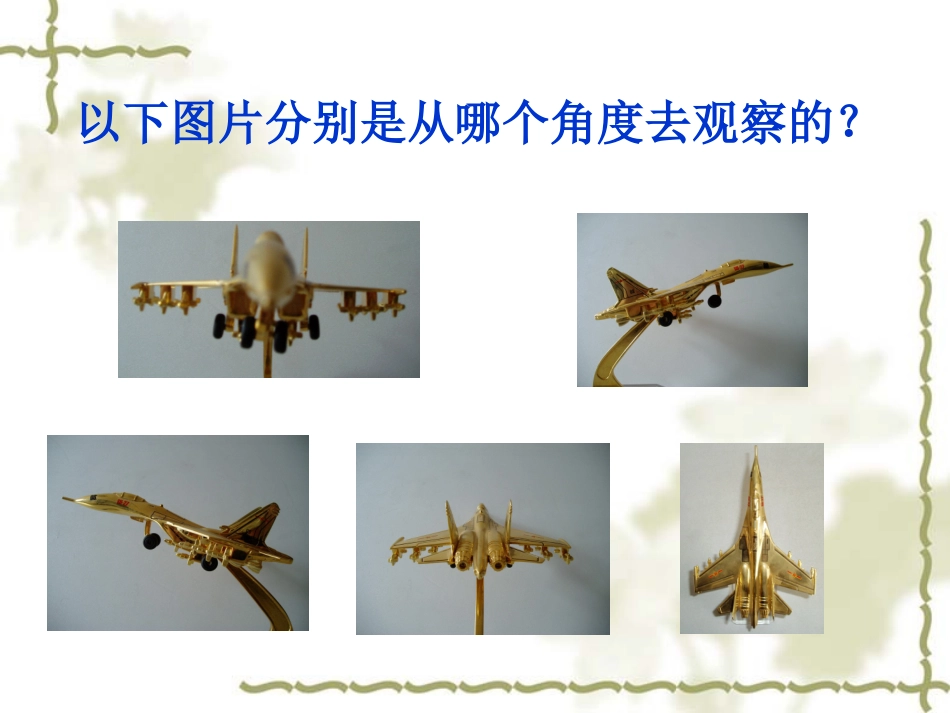

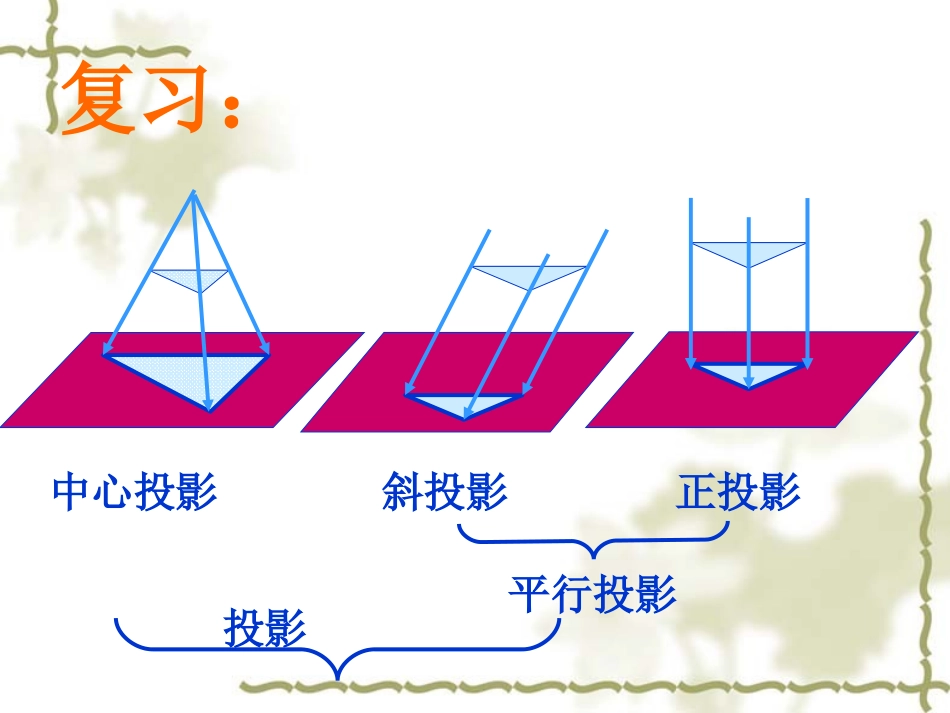

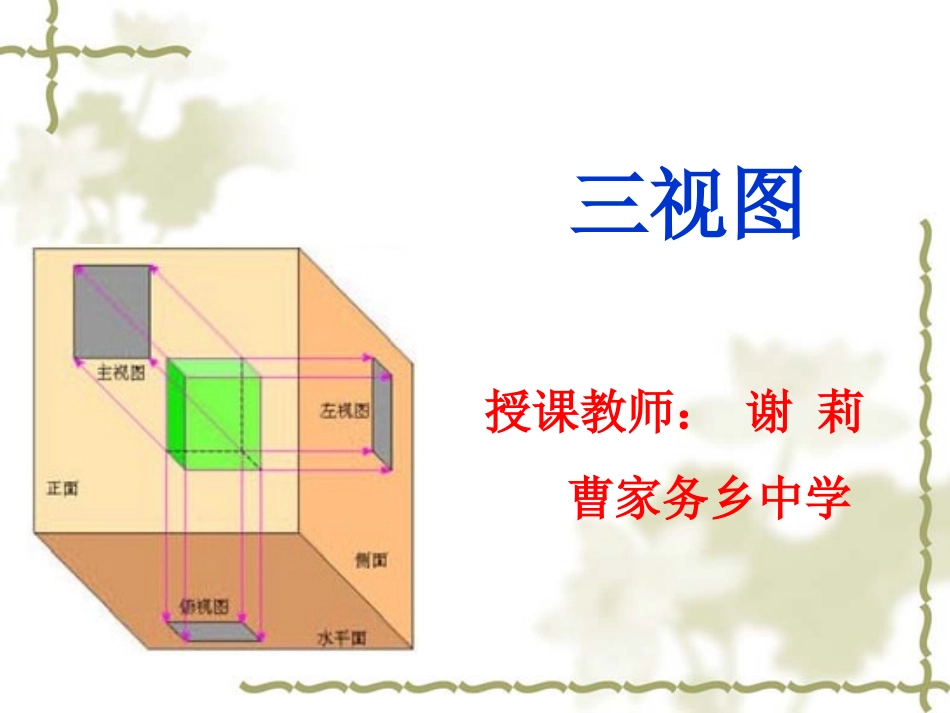

三视图授课教师：谢莉曹家务乡中学投影平行投影中心投影正投影斜投影复习：以下图片分别是从哪个角度去观察的？(3)这个直三棱柱的正面方向的正投影是什么形状？大小如何？你能描述一下吗？(4)从左到右在侧投影面上的正投影是什么形状？大小如何？你能描述一下吗？三视图的联系左视图三视图的对应规律：左视图在主视图右侧，俯视图在主视图下方。俯视图和左视图----宽相等主视图和俯视图----长对正主视图和左视图----高平齐例题1：画出如图所示的一些基本几何体的三视图.例题2画出如图所示的支架的三视图正左上练习1.一个正六棱柱,先说出它在正面,水平面,侧面三个方向的正投影是什么图形,然后画出它的三视图.主视图左视图俯视图练习2.一个圆锥如图,画出它的三视图.主视图左视图俯视图例题3画出如图所示的钢管的三视图例2、画下例几何体的三视图延伸拓展练习1.画下例几何体的三视图延伸拓展练习2、画下例几何体的三视图延伸拓展挑战“自我”如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图：与同伴交流你的看法和具体做法.主视图左视图俯视图小结与作业小结：通过这节课的学习你学会了什么？作业：P119练习1、2、3.
