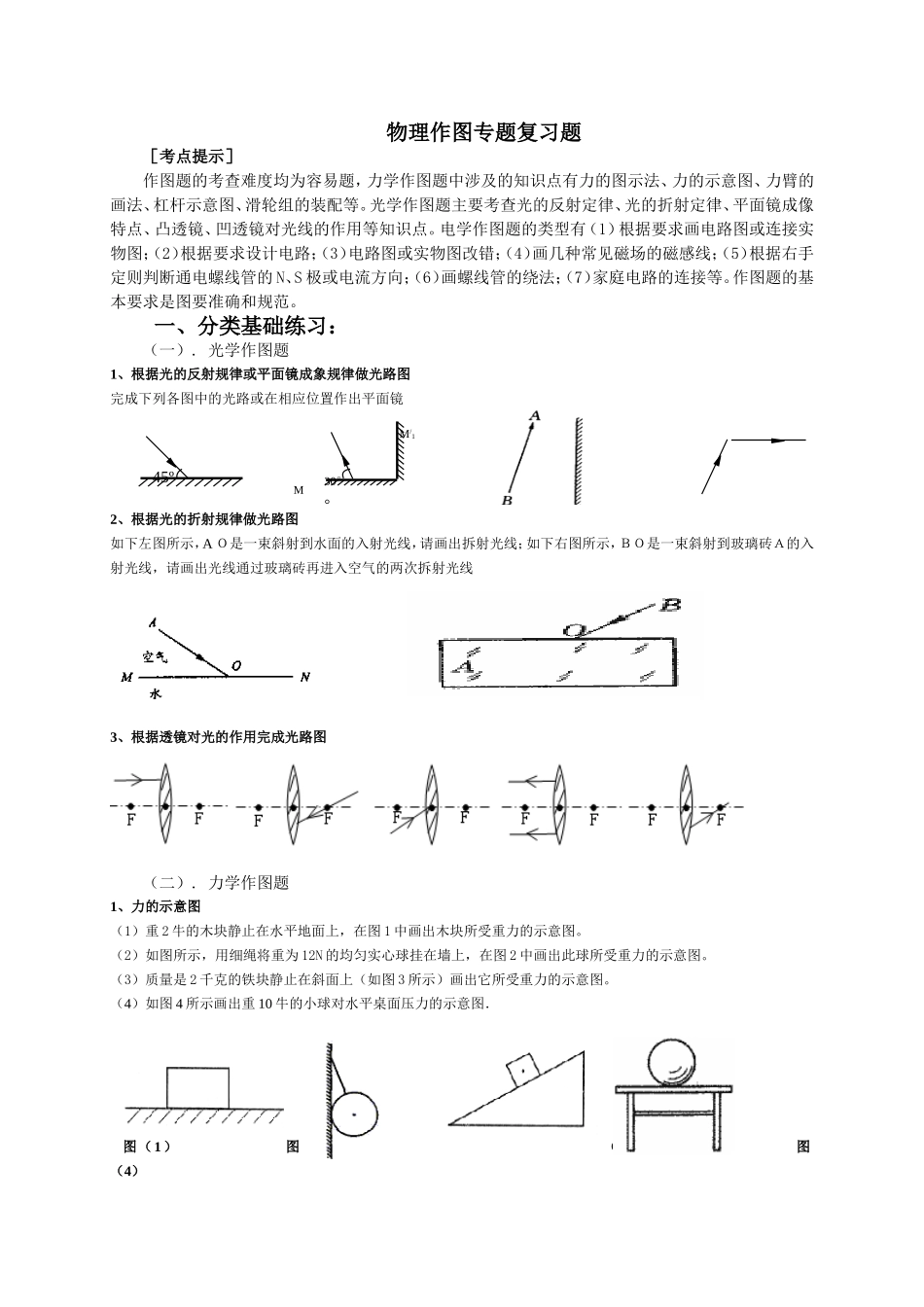

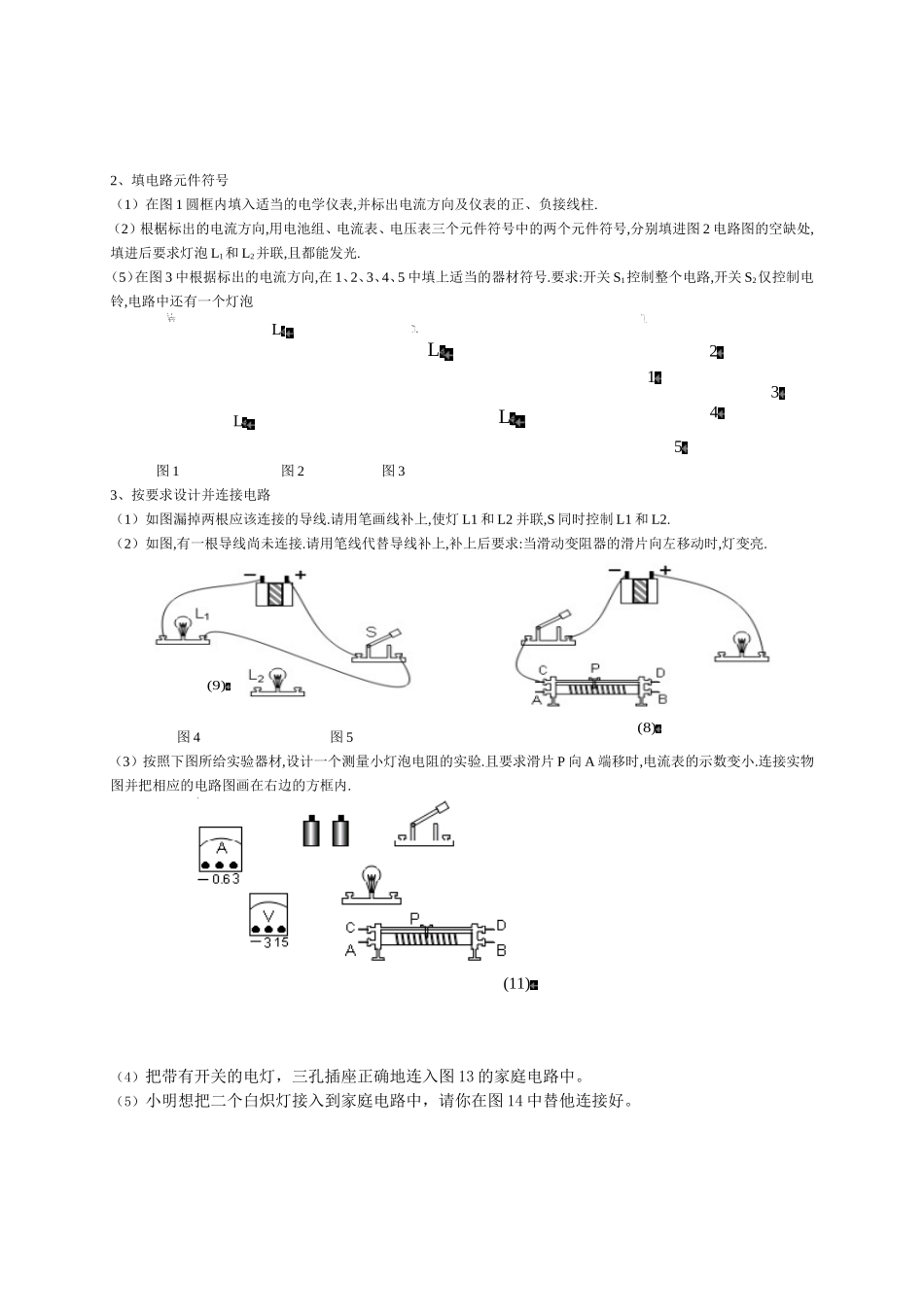

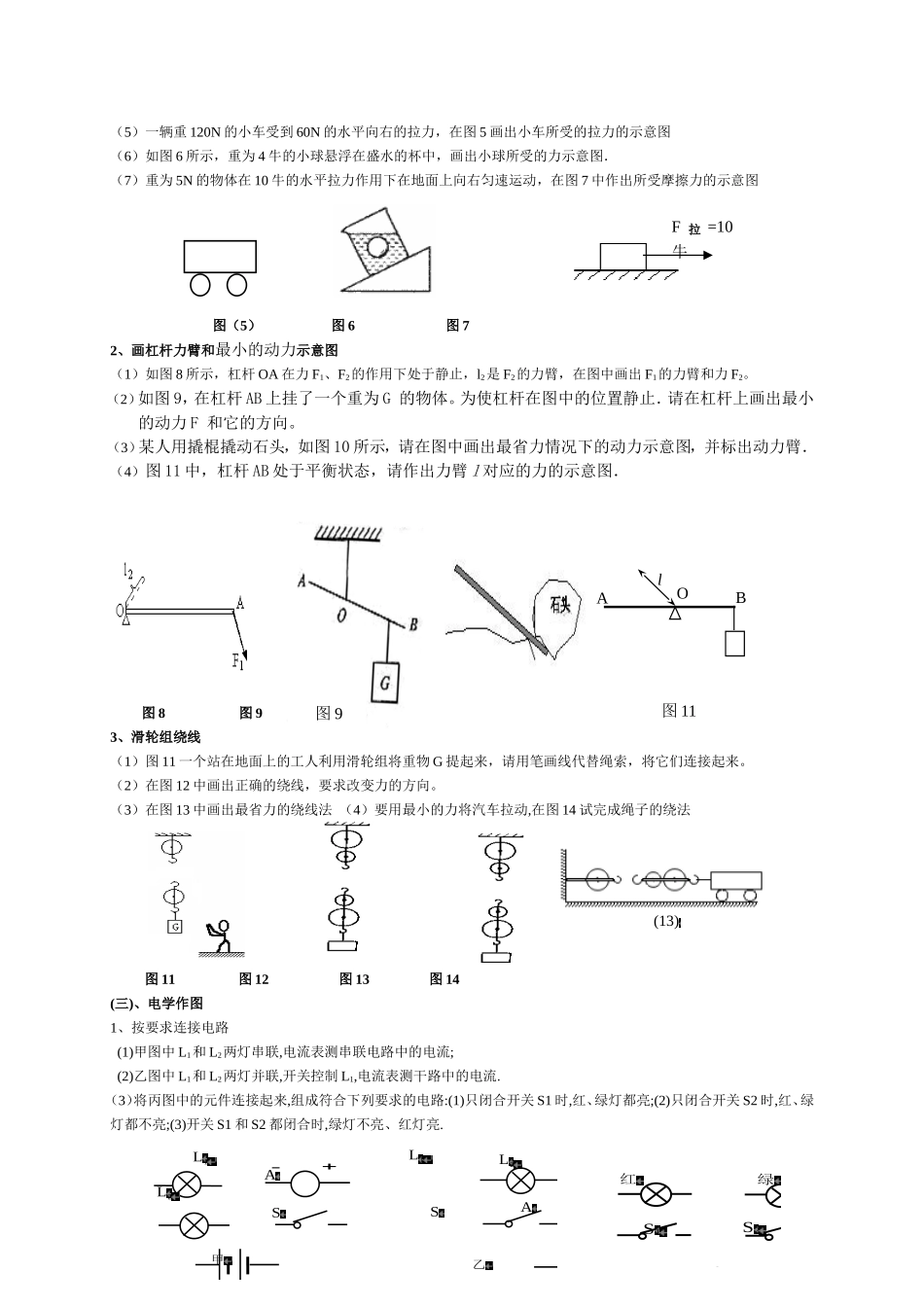

物理作图专题复习题［考点提示］作图题的考查难度均为容易题，力学作图题中涉及的知识点有力的图示法、力的示意图、力臂的画法、杠杆示意图、滑轮组的装配等。光学作图题主要考查光的反射定律、光的折射定律、平面镜成像特点、凸透镜、凹透镜对光线的作用等知识点。电学作图题的类型有（1）根据要求画电路图或连接实物图；（2）根据要求设计电路；（3）电路图或实物图改错；（4）画几种常见磁场的磁感线；（5）根据右手定则判断通电螺线管的N、S极或电流方向；（6）画螺线管的绕法；（7）家庭电路的连接等。作图题的基本要求是图要准确和规范。一、分类基础练习：（一）.光学作图题1、根据光的反射规律或平面镜成象规律做光路图完成下列各图中的光路或在相应位置作出平面镜2、根据光的折射规律做光路图如下左图所示，AＯ是一束斜射到水面的入射光线，请画出拆射光线；如下右图所示，ＢＯ是一束斜射到玻璃砖Ａ的入射光线，请画出光线通过玻璃砖再进入空气的两次拆射光线3、根据透镜对光的作用完成光路图（二）.力学作图题1、力的示意图（1）重2牛的木块静止在水平地面上，在图1中画出木块所受重力的示意图。（2）如图所示，用细绳将重为12N的均匀实心球挂在墙上，在图2中画出此球所受重力的示意图。（3）质量是2千克的铁块静止在斜面上（如图3所示）画出它所受重力的示意图。（4）如图4所示画出重10牛的小球对水平桌面压力的示意图．图（1）图（2）图（3）图（4）45ºM30°°M/1（5）一辆重120N的小车受到60N的水平向右的拉力，在图5画出小车所受的拉力的示意图（6）如图6所示，重为4牛的小球悬浮在盛水的杯中，画出小球所受的力示意图．（7）重为5N的物体在10牛的水平拉力作用下在地面上向右匀速运动，在图7中作出所受摩擦力的示意图图（5）图6图72、画杠杆力臂和最小的动力示意图（1）如图8所示，杠杆OA在力F1、F2的作用下处于静止，l2是F2的力臂，在图中画出F1的力臂和力F2。（2）如图9，在杠杆AB上挂了一个重为G的物体。为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向。（3）某人用撬棍撬动石头，如图10所示，请在图中画出最省力情况下的动力示意图，并标出动力臂．（4）图11中，杠杆AB处于平衡状态，请作出力臂l对应的力的示意图．图8图9图103、滑轮组绕线（1）图11一个站在地面上的工人利用滑轮组将重物G提起来，请用笔画线代替绳索，将它们连接起来。（2）在图12中画出正确的绕线，要求改变力的方向。（3）在图13中画出最省力的绕线法（4）要用最小的力将汽车拉动,在图14试完成绳子的绕法图11图12图13图14(三)、电学作图1、按要求连接电路(1)甲图中L1和L2两灯串联,电流表测串联电路中的电流;(2)乙图中L1和L2两灯并联,开关控制L1,电流表测干路中的电流.（3）将丙图中的元件连接起来,组成符合下列要求的电路:(1)只闭合开关S1时,红、绿灯都亮;(2)只闭合开关S2时,红、绿灯都不亮;(3)开关S1和S2都闭合时,绿灯不亮、红灯亮.F拉=10牛图9AlOB图11(13)L1AL2S甲L1L2SA乙S1S2红绿2、填电路元件符号（1）在图1圆框内填入适当的电学仪表,并标出电流方向及仪表的正、负接线柱.（2）根椐标出的电流方向,用电池组、电流表、电压表三个元件符号中的两个元件符号,分别填进图2电路图的空缺处,填进后要求灯泡L1和L2并联,且都能发光.（5）在图3中根据标出的电流方向,在1、2、3、4、5中填上适当的器材符号.要求:开关S1控制整个电路,开关S2仅控制电铃,电路中还有一个灯泡图1图2图33、按要求设计并连接电路（1）如图漏掉两根应该连接的导线.请用笔画线补上,使灯L1和L2并联,S同时控制L1和L2.（2）如图,有一根导线尚未连接.请用笔线代替导线补上,补上后要求:当滑动变阻器的滑片向左移动时,灯变亮.图4图5（3）按照下图所给实验器材,设计一个测量小灯泡电阻的实验.且要求滑片P向A端移时,电流表的示数变小.连接实物图并把相应的电路图画在右边的方框内.（4）把带有开关的电灯，三孔插座正确地连入图13的家庭电路中。（5）小明想把二个白炽灯接入到家庭电路中，请你在图14中替他连接好。L1L2L1L212345(9)(8)(11)(四)、电磁作图1、标出图中a的条形磁铁和小磁针的极性;标出b中磁铁的...
