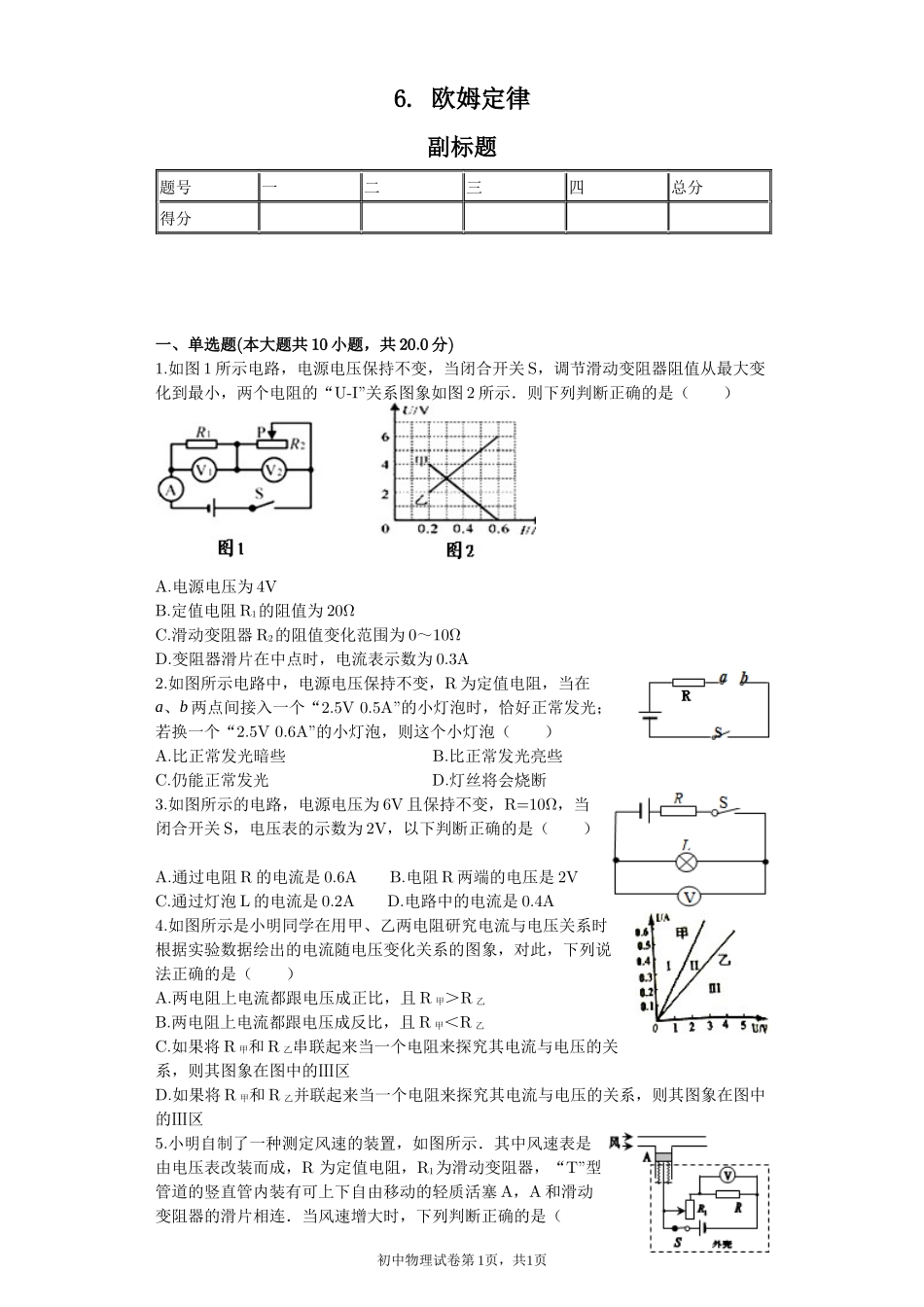

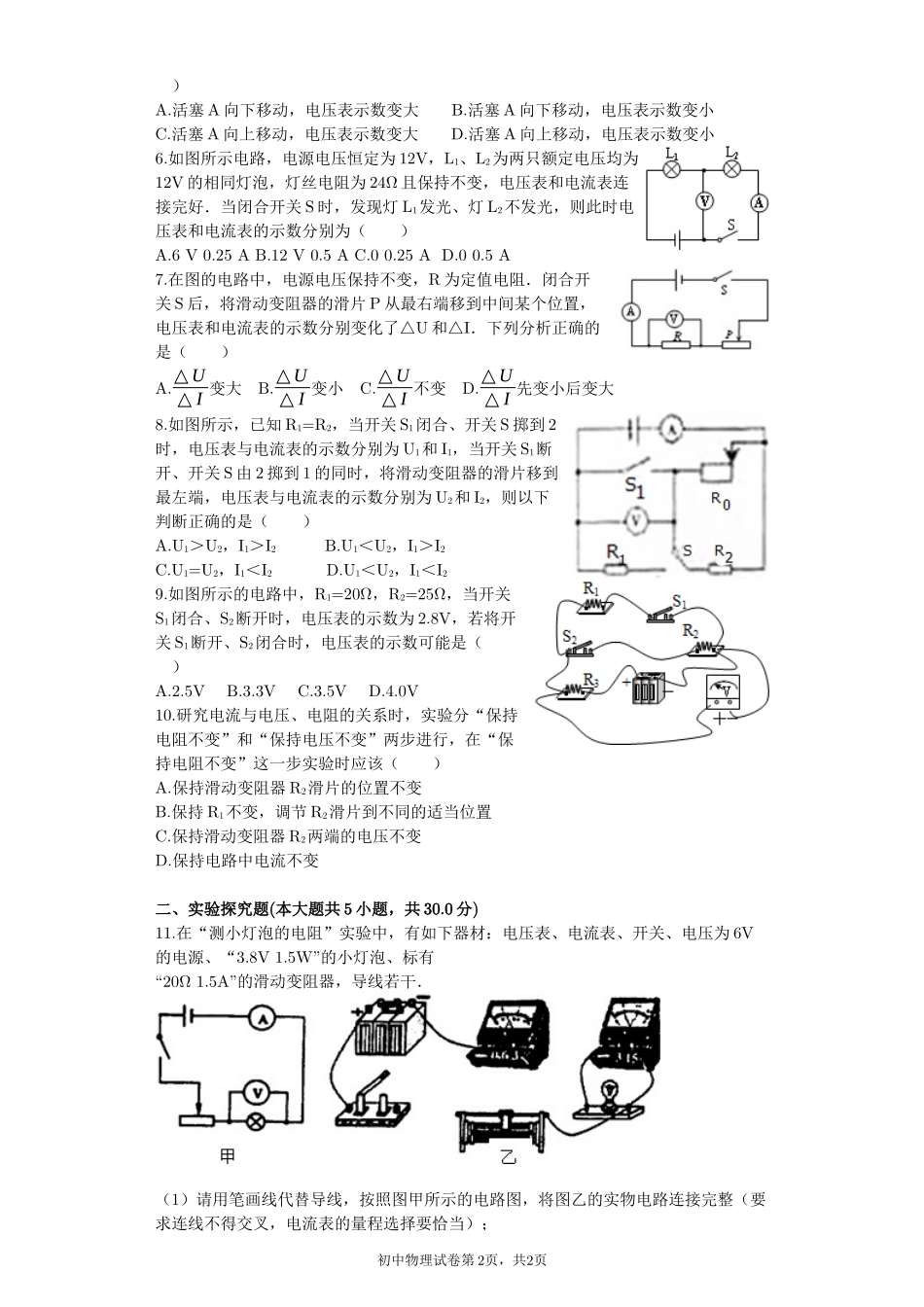

6.欧姆定律副标题题号一二三四总分得分一、单选题(本大题共10小题，共20.0分)1.如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图2所示．则下列判断正确的是（）A.电源电压为4VB.定值电阻R1的阻值为20ΩC.滑动变阻器R2的阻值变化范围为0～10ΩD.变阻器滑片在中点时，电流表示数为0.3A2.如图所示电路中，电源电压保持不变，R为定值电阻，当在a、b两点间接入一个“2.5V0.5A”的小灯泡时，恰好正常发光；若换一个“2.5V0.6A”的小灯泡，则这个小灯泡（）A.比正常发光暗些B.比正常发光亮些C.仍能正常发光D.灯丝将会烧断3.如图所示的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V，以下判断正确的是（）A.通过电阻R的电流是0.6AB.电阻R两端的电压是2VC.通过灯泡L的电流是0.2AD.电路中的电流是0.4A4.如图所示是小明同学在用甲、乙两电阻研究电流与电压关系时根据实验数据绘出的电流随电压变化关系的图象，对此，下列说法正确的是（）A.两电阻上电流都跟电压成正比，且R甲＞R乙B.两电阻上电流都跟电压成反比，且R甲＜R乙C.如果将R甲和R乙串联起来当一个电阻来探究其电流与电压的关系，则其图象在图中的Ⅲ区D.如果将R甲和R乙并联起来当一个电阻来探究其电流与电压的关系，则其图象在图中的Ⅲ区5.小明自制了一种测定风速的装置，如图所示．其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞A，A和滑动变阻器的滑片相连．当风速增大时，下列判断正确的是（初中物理试卷第1页，共1页）A.活塞A向下移动，电压表示数变大B.活塞A向下移动，电压表示数变小C.活塞A向上移动，电压表示数变大D.活塞A向上移动，电压表示数变小6.如图所示电路，电源电压恒定为12V，L1、L2为两只额定电压均为12V的相同灯泡，灯丝电阻为24Ω且保持不变，电压表和电流表连接完好．当闭合开关S时，发现灯L1发光、灯L2不发光，则此时电压表和电流表的示数分别为（）A.6V0.25AB.12V0.5AC.00.25AD.00.5A7.在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（）A.△U△I变大B.△U△I变小C.△U△I不变D.△U△I先变小后变大8.如图所示，已知R1=R2，当开关S1闭合、开关S掷到2时，电压表与电流表的示数分别为U1和I1，当开关S1断开、开关S由2掷到1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是（）A.U1＞U2，I1＞I2B.U1＜U2，I1＞I2C.U1=U2，I1＜I2D.U1＜U2，I1＜I29.如图所示的电路中，R1=20Ω，R2=25Ω，当开关S1闭合、S2断开时，电压表的示数为2.8V，若将开关S1断开、S2闭合时，电压表的示数可能是（）A.2.5VB.3.3VC.3.5VD.4.0V10.研究电流与电压、电阻的关系时，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A.保持滑动变阻器R2滑片的位置不变B.保持R1不变，调节R2滑片到不同的适当位置C.保持滑动变阻器R2两端的电压不变D.保持电路中电流不变二、实验探究题(本大题共5小题，共30.0分)11.在“测小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V1.5W”的小灯泡、标有“20Ω1.5A”的滑动变阻器，导线若干．（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；初中物理试卷第2页，共2页（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：______①；______②．（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是______A．更换小灯泡B．检查电路是否断路C．移动滑动变阻器滑片，观察小灯泡是否发光．12.小明知道导体中的电流与电阻和两端电压有关．在“探究导体中的电流与电阻的关系”实验中，可供选择实验器材有：电流表两个；四节干电...
