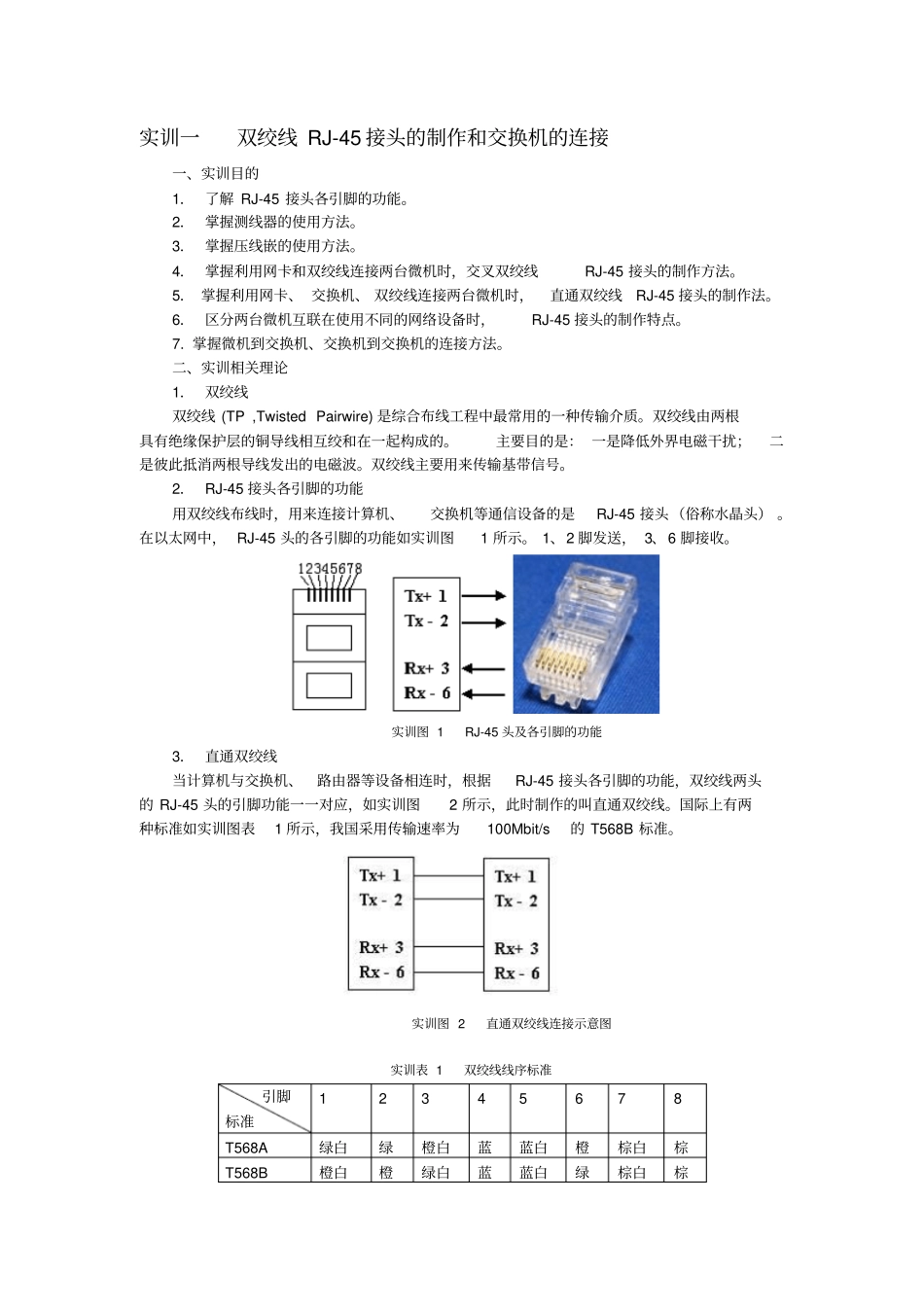

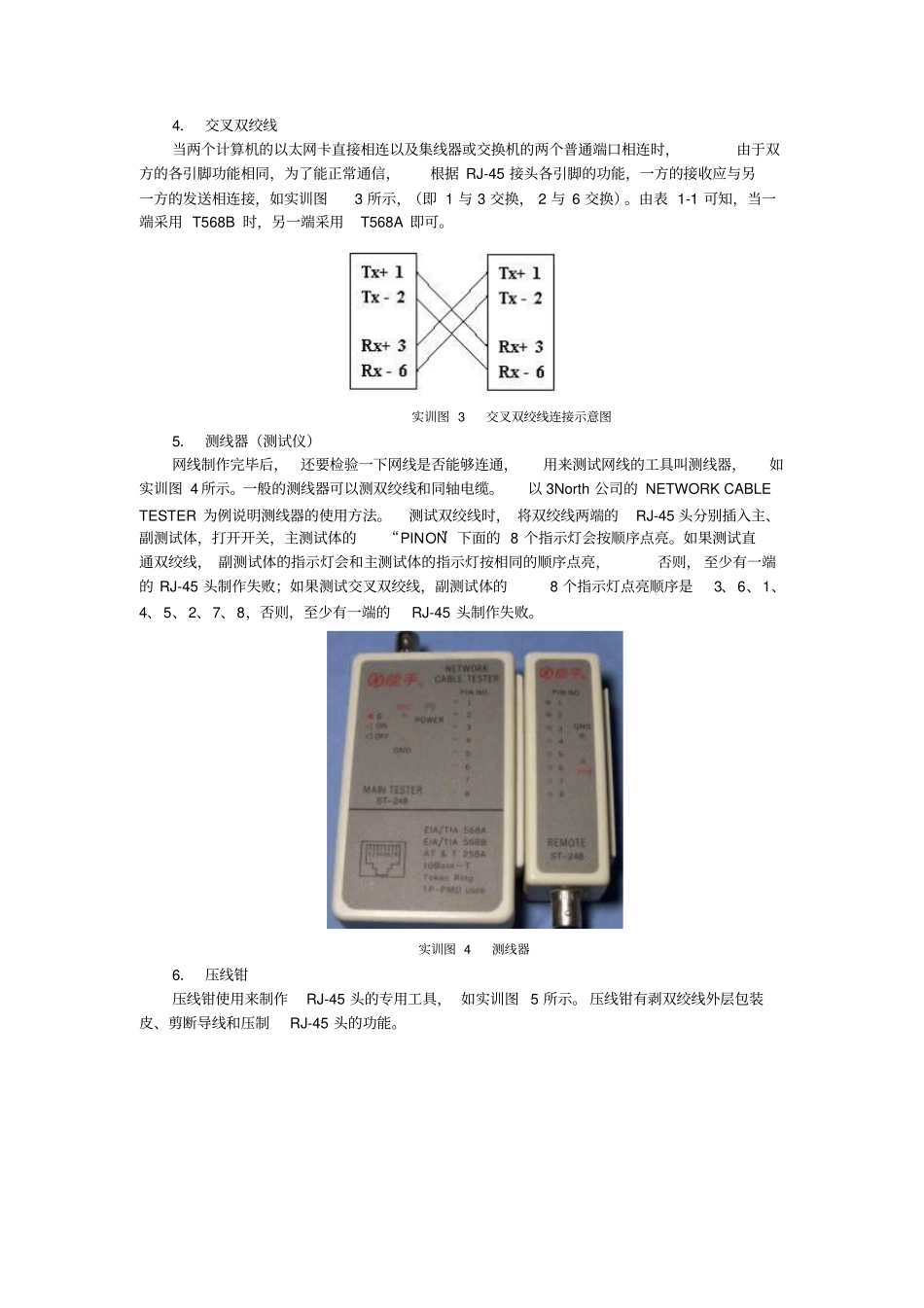

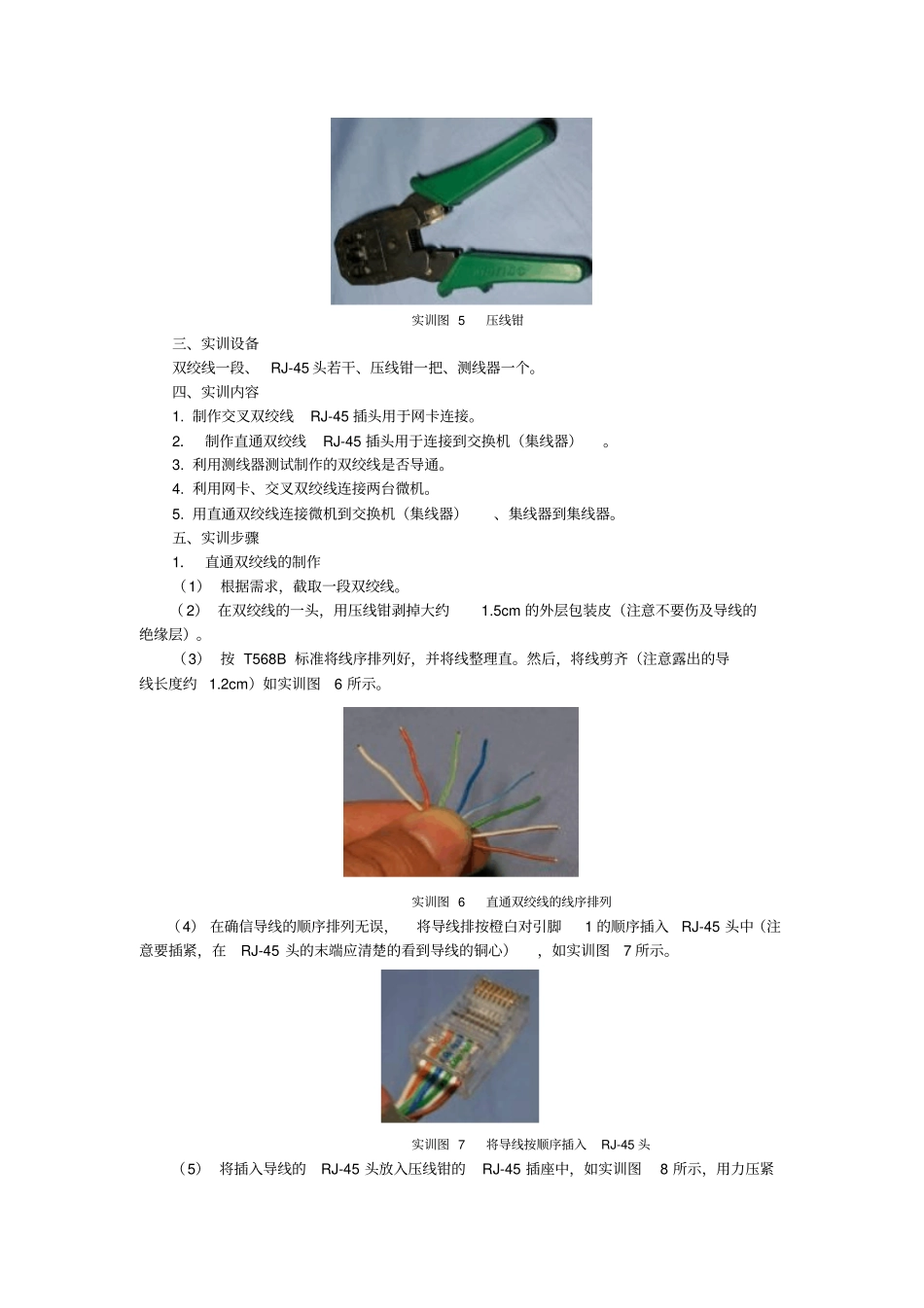

实训一双绞线RJ-45接头的制作和交换机的连接一、实训目的1.了解RJ-45接头各引脚的功能。2.掌握测线器的使用方法。3.掌握压线嵌的使用方法。4.掌握利用网卡和双绞线连接两台微机时,交叉双绞线RJ-45接头的制作方法。5.掌握利用网卡、交换机、双绞线连接两台微机时,直通双绞线RJ-45接头的制作法。6.区分两台微机互联在使用不同的网络设备时,RJ-45接头的制作特点。7.掌握微机到交换机、交换机到交换机的连接方法。二、实训相关理论1.双绞线双绞线(TP,TwistedPairwire)是综合布线工程中最常用的一种传输介质。双绞线由两根具有绝缘保护层的铜导线相互绞和在一起构成的。主要目的是:一是降低外界电磁干扰;二是彼此抵消两根导线发出的电磁波。双绞线主要用来传输基带信号。2.RJ-45接头各引脚的功能用双绞线布线时,用来连接计算机、交换机等通信设备的是RJ-45接头(俗称水晶头)。在以太网中,RJ-45头的各引脚的功能如实训图1所示。1、2脚发送,3、6脚接收。实训图1RJ-45头及各引脚的功能3.直通双绞线当计算机与交换机、路由器等设备相连时,根据RJ-45接头各引脚的功能,双绞线两头的RJ-45头的引脚功能一一对应,如实训图2所示,此时制作的叫直通双绞线。国际上有两种标准如实训图表1所示,我国采用传输速率为100Mbit/s的T568B标准。实训图2直通双绞线连接示意图实训表1双绞线线序标准引脚标准12345678T568A绿白绿橙白蓝蓝白橙棕白棕T568B橙白橙绿白蓝蓝白绿棕白棕4.交叉双绞线当两个计算机的以太网卡直接相连以及集线器或交换机的两个普通端口相连时,由于双方的各引脚功能相同,为了能正常通信,根据RJ-45接头各引脚的功能,一方的接收应与另一方的发送相连接,如实训图3所示,(即1与3交换,2与6交换)。由表1-1可知,当一端采用T568B时,另一端采用T568A即可。实训图3交叉双绞线连接示意图5.测线器(测试仪)网线制作完毕后,还要检验一下网线是否能够连通,用来测试网线的工具叫测线器,如实训图4所示。一般的测线器可以测双绞线和同轴电缆。以3North公司的NETWORKCABLETESTER为例说明测线器的使用方法。测试双绞线时,将双绞线两端的RJ-45头分别插入主、副测试体,打开开关,主测试体的“PINON”下面的8个指示灯会按顺序点亮。如果测试直通双绞线,副测试体的指示灯会和主测试体的指示灯按相同的顺序点亮,否则,至少有一端的RJ-45头制作失败;如果测试交叉双绞线,副测试体的8个指示灯点亮顺序是3、6、1、4、5、2、7、8,否则,至少有一端的RJ-45头制作失败。实训图4测线器6.压线钳压线钳使用来制作RJ-45头的专用工具,如实训图5所示。压线钳有剥双绞线外层包装皮、剪断导线和压制RJ-45头的功能。实训图5压线钳三、实训设备双绞线一段、RJ-45头若干、压线钳一把、测线器一个。四、实训内容1.制作交叉双绞线RJ-45插头用于网卡连接。2.制作直通双绞线RJ-45插头用于连接到交换机(集线器)。3.利用测线器测试制作的双绞线是否导通。4.利用网卡、交叉双绞线连接两台微机。5.用直通双绞线连接微机到交换机(集线器)、集线器到集线器。五、实训步骤1.直通双绞线的制作(1)根据需求,截取一段双绞线。(2)在双绞线的一头,用压线钳剥掉大约1.5cm的外层包装皮(注意不要伤及导线的绝缘层)。(3)按T568B标准将线序排列好,并将线整理直。然后,将线剪齐(注意露出的导线长度约1.2cm)如实训图6所示。实训图6直通双绞线的线序排列(4)在确信导线的顺序排列无误,将导线排按橙白对引脚1的顺序插入RJ-45头中(注意要插紧,在RJ-45头的末端应清楚的看到导线的铜心),如实训图7所示。实训图7将导线按顺序插入RJ-45头(5)将插入导线的RJ-45头放入压线钳的RJ-45插座中,如实训图8所示,用力压紧即可。实训图8用压线钳压接RJ-45接头(6)用同样的方法制作双绞线的另一端。(7)测试直通双绞线,如实训图9所示。实训图9测试直通双绞线2.交叉双绞线的制作制作步骤和方法与直通双绞线一样。只是一端按T568B标准制作,另一端按T568A标准制作,如实训图10所示。(注意:只需记住T568B标准即可,另一端可先按T568B标准排列,然后1与3、2与6分别交换位置),并测试交叉双绞线。...
