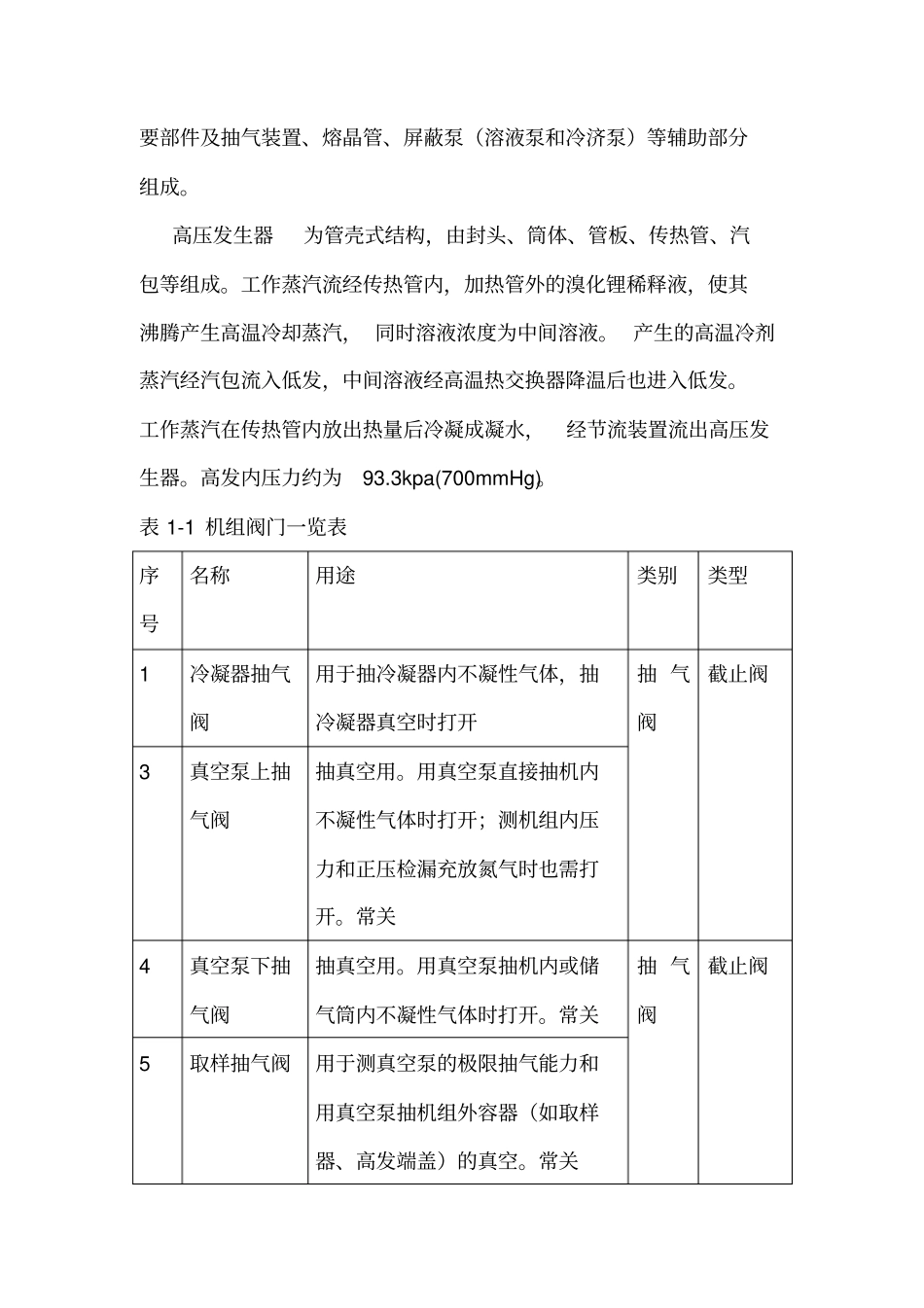

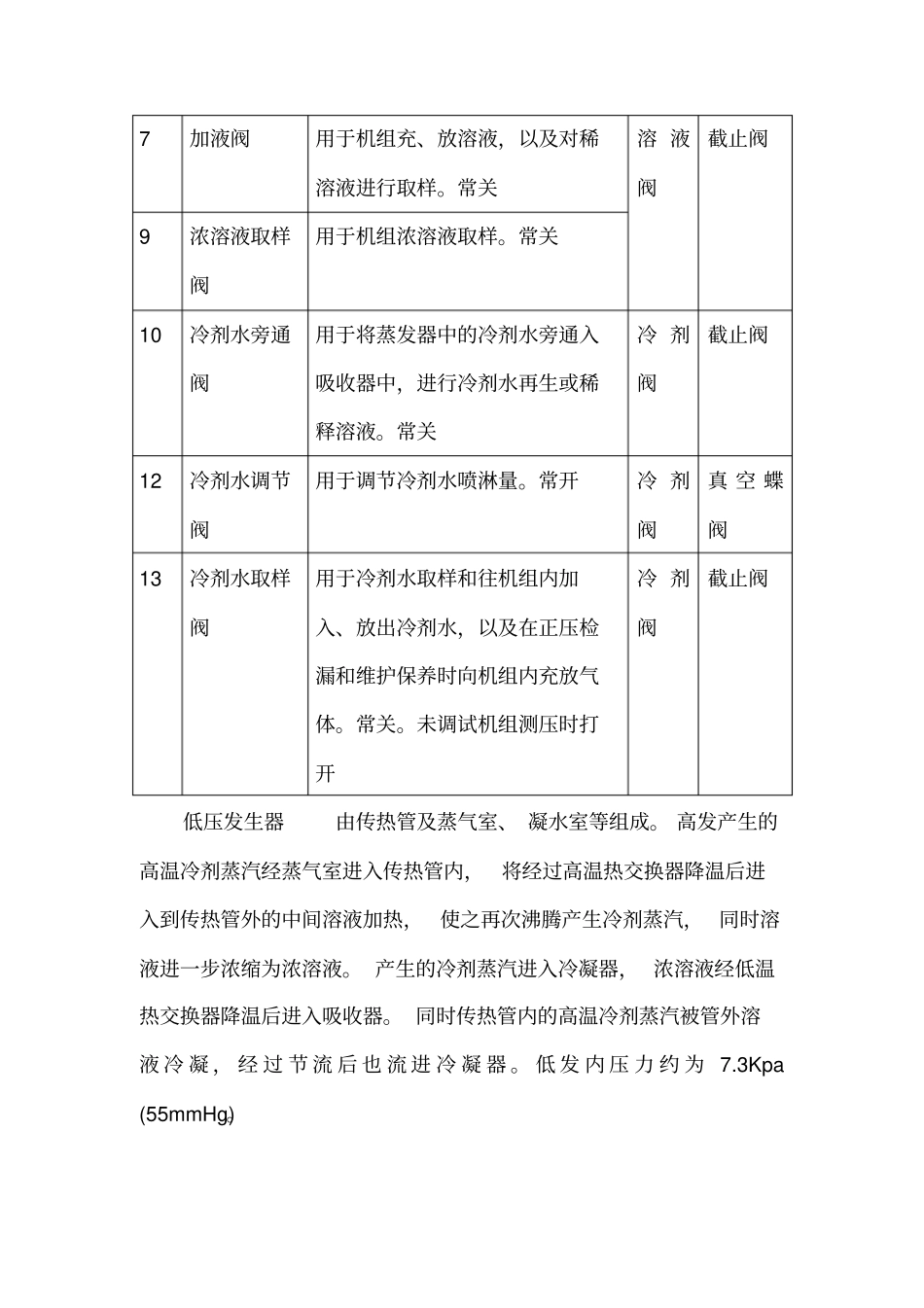

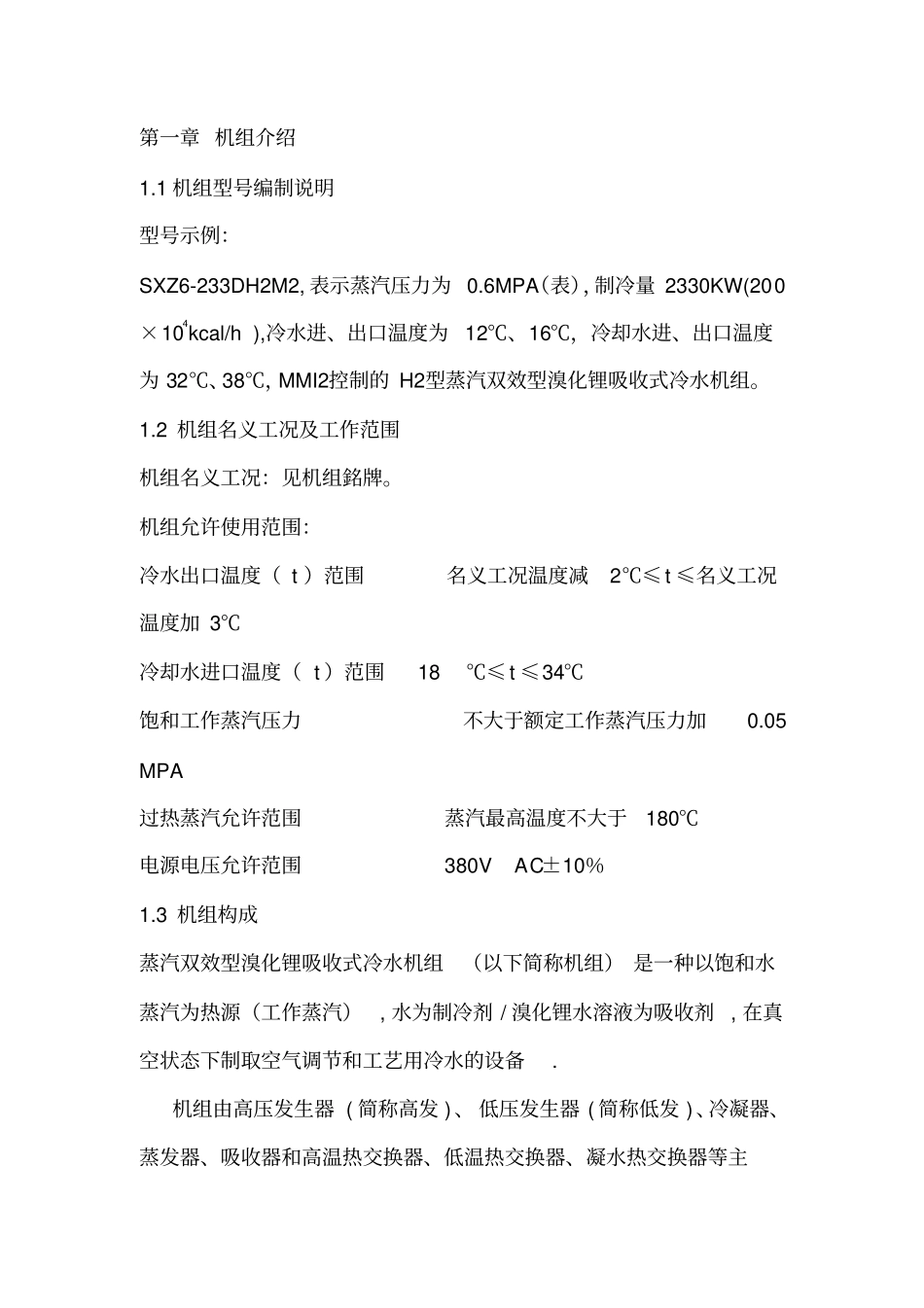

第一章机组介绍1.1机组型号编制说明型号示例：SXZ6-233DH2M2,表示蒸汽压力为0.6MPA（表），制冷量2330KW(200×104kcal/h),冷水进、出口温度为12℃、16℃，冷却水进、出口温度为32℃、38℃，MMI2控制的H2型蒸汽双效型溴化锂吸收式冷水机组。1.2机组名义工况及工作范围机组名义工况：见机组銘牌。机组允许使用范围：冷水出口温度（t）范围名义工况温度减2℃≤t≤名义工况温度加3℃冷却水进口温度（t）范围18℃≤t≤34℃饱和工作蒸汽压力不大于额定工作蒸汽压力加0.05MPA过热蒸汽允许范围蒸汽最高温度不大于180℃电源电压允许范围380VAC±10％1.3机组构成蒸汽双效型溴化锂吸收式冷水机组（以下简称机组）是一种以饱和水蒸汽为热源（工作蒸汽）,水为制冷剂/溴化锂水溶液为吸收剂,在真空状态下制取空气调节和工艺用冷水的设备.机组由高压发生器(简称高发)、低压发生器(简称低发)、冷凝器、蒸发器、吸收器和高温热交换器、低温热交换器、凝水热交换器等主要部件及抽气装置、熔晶管、屏蔽泵（溶液泵和冷济泵）等辅助部分组成。高压发生器为管壳式结构，由封头、筒体、管板、传热管、汽包等组成。工作蒸汽流经传热管内，加热管外的溴化锂稀释液，使其沸腾产生高温冷却蒸汽，同时溶液浓度为中间溶液。产生的高温冷剂蒸汽经汽包流入低发，中间溶液经高温热交换器降温后也进入低发。工作蒸汽在传热管内放出热量后冷凝成凝水，经节流装置流出高压发生器。高发内压力约为93.3kpa(700mmHg)。表1-1机组阀门一览表序号名称用途类别类型1冷凝器抽气阀用于抽冷凝器内不凝性气体，抽冷凝器真空时打开抽气阀截止阀3真空泵上抽气阀抽真空用。用真空泵直接抽机内不凝性气体时打开；测机组内压力和正压检漏充放氮气时也需打开。常关4真空泵下抽气阀抽真空用。用真空泵抽机内或储气筒内不凝性气体时打开。常关抽气阀截止阀5取样抽气阀用于测真空泵的极限抽气能力和用真空泵抽机组外容器（如取样器、高发端盖）的真空。常关7加液阀用于机组充、放溶液，以及对稀溶液进行取样。常关溶液阀截止阀9浓溶液取样阀用于机组浓溶液取样。常关10冷剂水旁通阀用于将蒸发器中的冷剂水旁通入吸收器中，进行冷剂水再生或稀释溶液。常关冷剂阀截止阀12冷剂水调节阀用于调节冷剂水喷淋量。常开冷剂阀真空蝶阀13冷剂水取样阀用于冷剂水取样和往机组内加入、放出冷剂水，以及在正压检漏和维护保养时向机组内充放气体。常关。未调试机组测压时打开冷剂阀截止阀低压发生器由传热管及蒸气室、凝水室等组成。高发产生的高温冷剂蒸汽经蒸气室进入传热管内，将经过高温热交换器降温后进入到传热管外的中间溶液加热，使之再次沸腾产生冷剂蒸汽，同时溶液进一步浓缩为浓溶液。产生的冷剂蒸汽进入冷凝器，浓溶液经低温热交换器降温后进入吸收器。同时传热管内的高温冷剂蒸汽被管外溶液冷凝，经过节流后也流进冷凝器。低发内压力约为7.3Kpa(55mmHg)。
