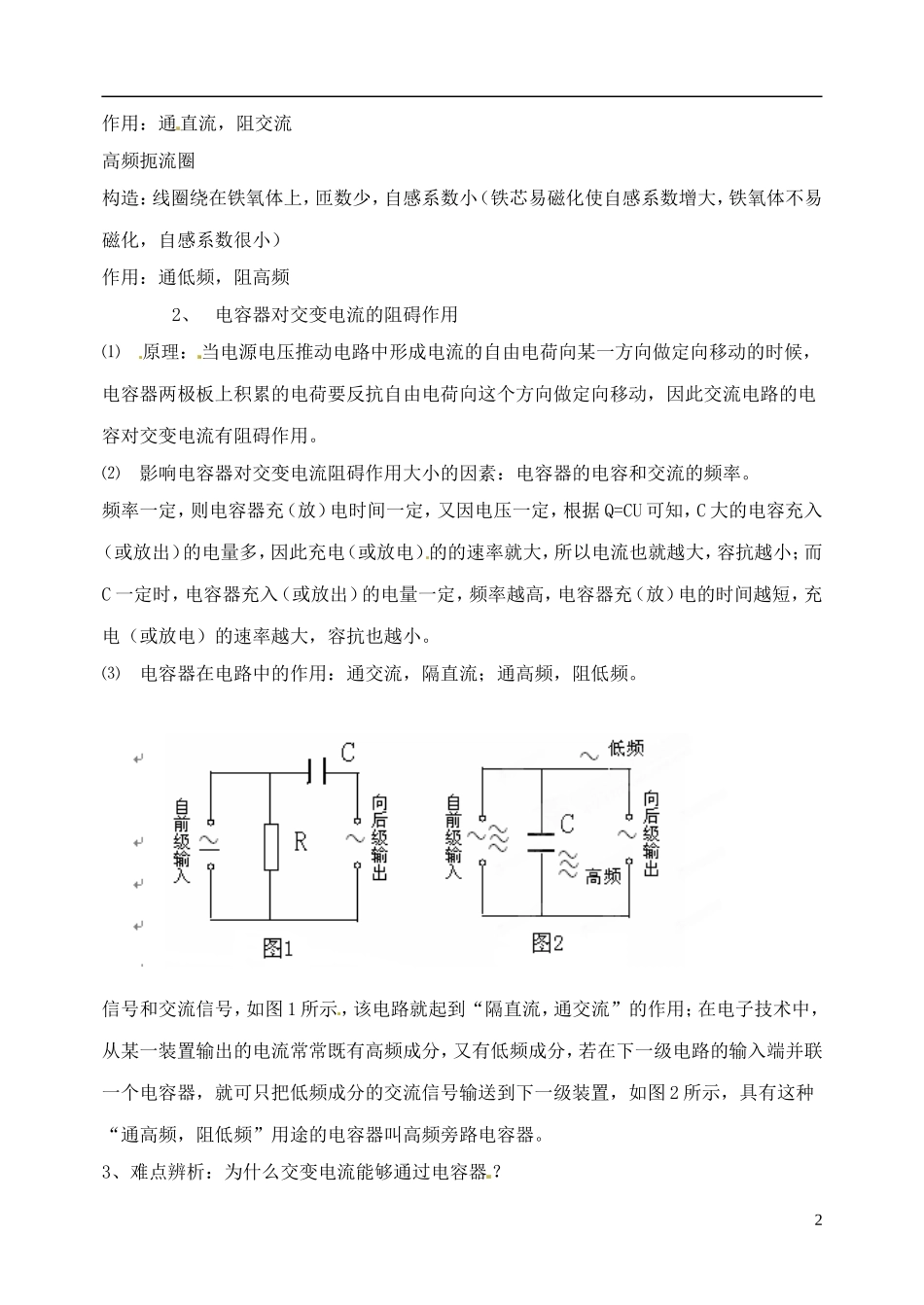

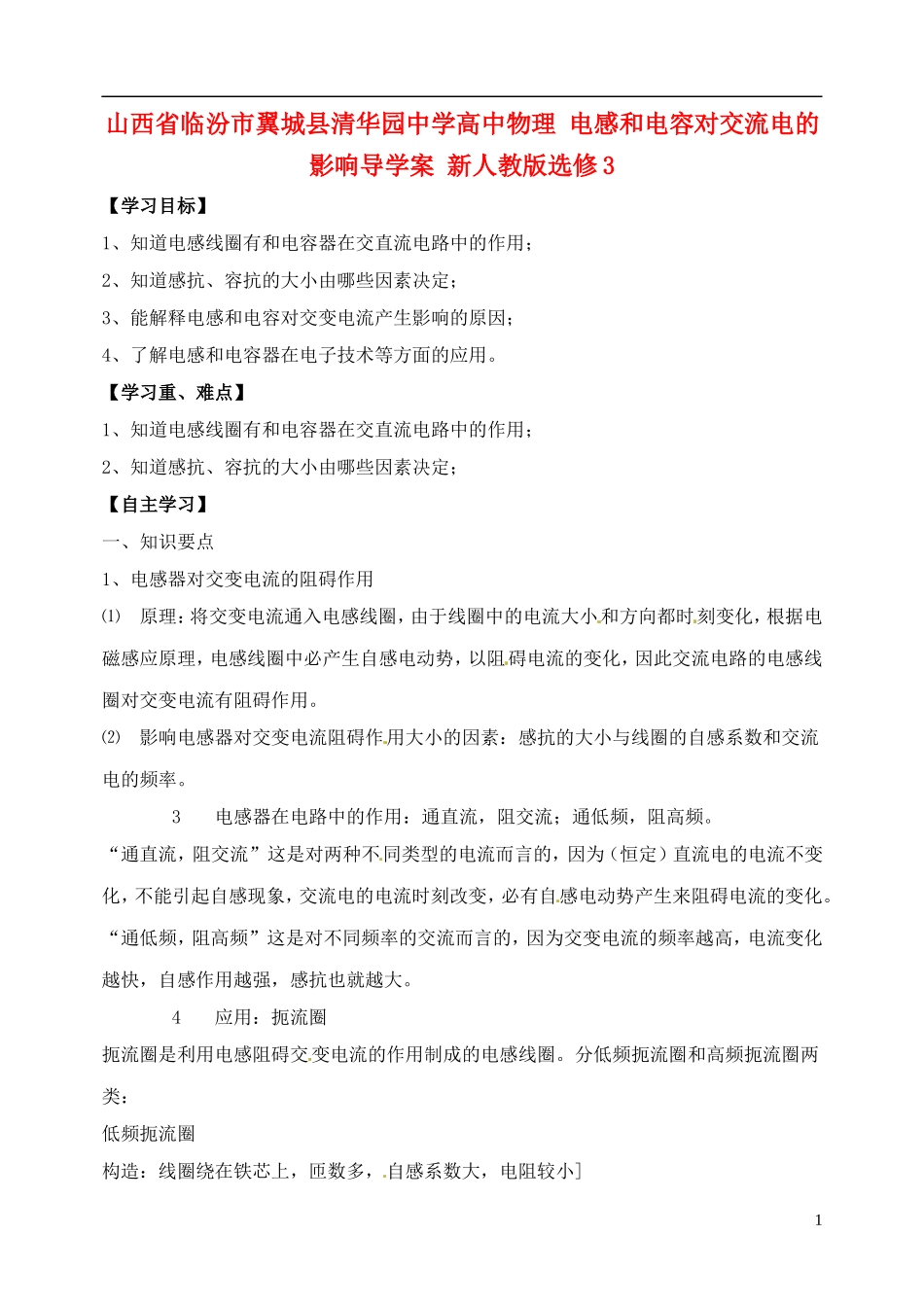

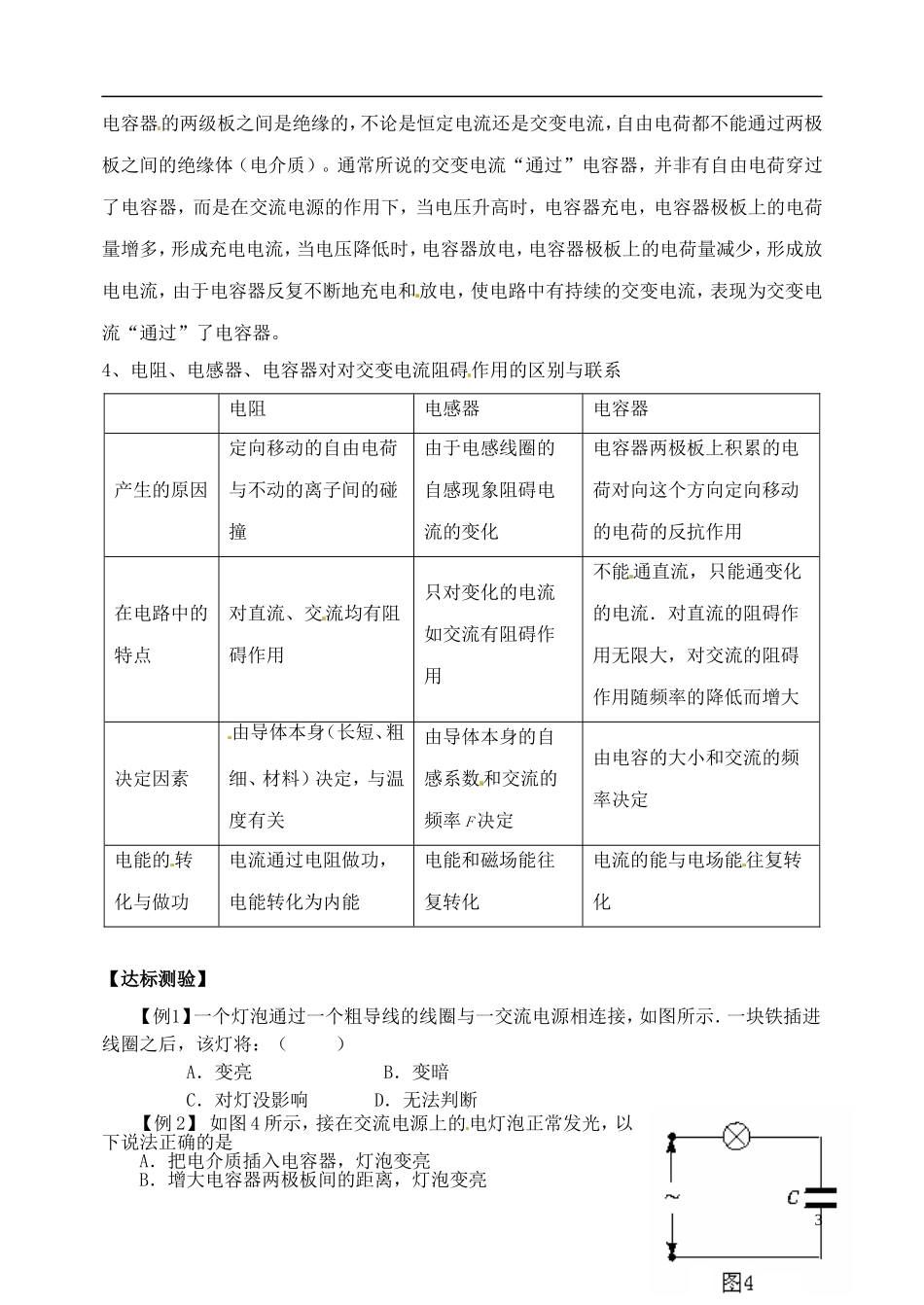

山西省临汾市翼城县清华园中学高中物理电感和电容对交流电的影响导学案新人教版选修3【学习目标】1、知道电感线圈有和电容器在交直流电路中的作用；2、知道感抗、容抗的大小由哪些因素决定；3、能解释电感和电容对交变电流产生影响的原因；4、了解电感和电容器在电子技术等方面的应用。【学习重、难点】1、知道电感线圈有和电容器在交直流电路中的作用；2、知道感抗、容抗的大小由哪些因素决定；【自主学习】一、知识要点1、电感器对交变电流的阻碍作用⑴原理：将交变电流通入电感线圈，由于线圈中的电流大小和方向都时刻变化，根据电磁感应原理，电感线圈中必产生自感电动势，以阻碍电流的变化，因此交流电路的电感线圈对交变电流有阻碍作用。⑵影响电感器对交变电流阻碍作用大小的因素：感抗的大小与线圈的自感系数和交流电的频率。3电感器在电路中的作用：通直流，阻交流；通低频，阻高频。“通直流，阻交流”这是对两种不同类型的电流而言的，因为（恒定）直流电的电流不变化，不能引起自感现象，交流电的电流时刻改变，必有自感电动势产生来阻碍电流的变化。“通低频，阻高频”这是对不同频率的交流而言的，因为交变电流的频率越高，电流变化越快，自感作用越强，感抗也就越大。4应用：扼流圈扼流圈是利用电感阻碍交变电流的作用制成的电感线圈。分低频扼流圈和高频扼流圈两类：低频扼流圈构造：线圈绕在铁芯上，匝数多，自感系数大，电阻较小]1作用：通直流，阻交流高频扼流圈构造：线圈绕在铁氧体上，匝数少，自感系数小（铁芯易磁化使自感系数增大，铁氧体不易磁化，自感系数很小）作用：通低频，阻高频2、电容器对交变电流的阻碍作用⑴原理：当电源电压推动电路中形成电流的自由电荷向某一方向做定向移动的时候，电容器两极板上积累的电荷要反抗自由电荷向这个方向做定向移动，因此交流电路的电容对交变电流有阻碍作用。⑵影响电容器对交变电流阻碍作用大小的因素：电容器的电容和交流的频率。频率一定，则电容器充（放）电时间一定，又因电压一定，根据Q=CU可知，C大的电容充入（或放出）的电量多，因此充电（或放电）的的速率就大，所以电流也就越大，容抗越小；而C一定时，电容器充入（或放出）的电量一定，频率越高，电容器充（放）电的时间越短，充电（或放电）的速率越大，容抗也越小。⑶电容器在电路中的作用：通交流，隔直流；通高频，阻低频。信号和交流信号，如图1所示，该电路就起到“隔直流，通交流”的作用；在电子技术中，从某一装置输出的电流常常既有高频成分，又有低频成分，若在下一级电路的输入端并联一个电容器，就可只把低频成分的交流信号输送到下一级装置，如图2所示，具有这种“通高频，阻低频”用途的电容器叫高频旁路电容器。3、难点辨析：为什么交变电流能够通过电容器？2电容器的两级板之间是绝缘的，不论是恒定电流还是交变电流，自由电荷都不能通过两极板之间的绝缘体（电介质）。通常所说的交变电流“通过”电容器，并非有自由电荷穿过了电容器，而是在交流电源的作用下，当电压升高时，电容器充电，电容器极板上的电荷量增多，形成充电电流，当电压降低时，电容器放电，电容器极板上的电荷量减少，形成放电电流，由于电容器反复不断地充电和放电，使电路中有持续的交变电流，表现为交变电流“通过”了电容器。4、电阻、电感器、电容器对对交变电流阻碍作用的区别与联系电阻电感器电容器产生的原因定向移动的自由电荷与不动的离子间的碰撞由于电感线圈的自感现象阻碍电流的变化电容器两极板上积累的电荷对向这个方向定向移动的电荷的反抗作用在电路中的特点对直流、交流均有阻碍作用只对变化的电流如交流有阻碍作用不能通直流，只能通变化的电流．对直流的阻碍作用无限大，对交流的阻碍作用随频率的降低而增大决定因素由导体本身（长短、粗细、材料）决定，与温度有关由导体本身的自感系数和交流的频率F决定由电容的大小和交流的频率决定电能的转化与做功电流通过电阻做功，电能转化为内能电能和磁场能往复转化电流的能与电场能往复转化【达标测验】【例1】一个灯泡通过一个粗导线的线圈与一交流电源相连接，如图所示．一块铁插进线圈之后...
