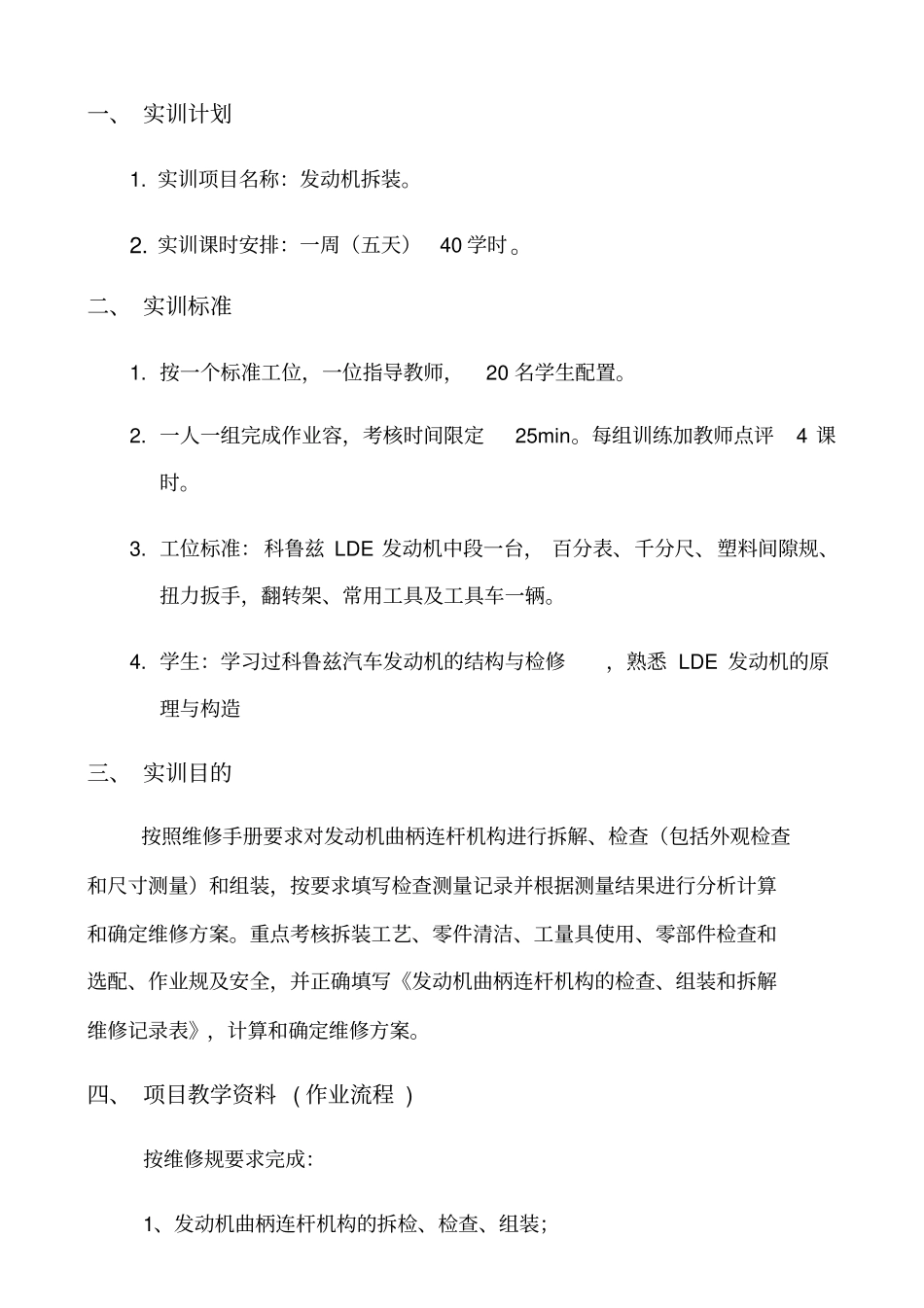

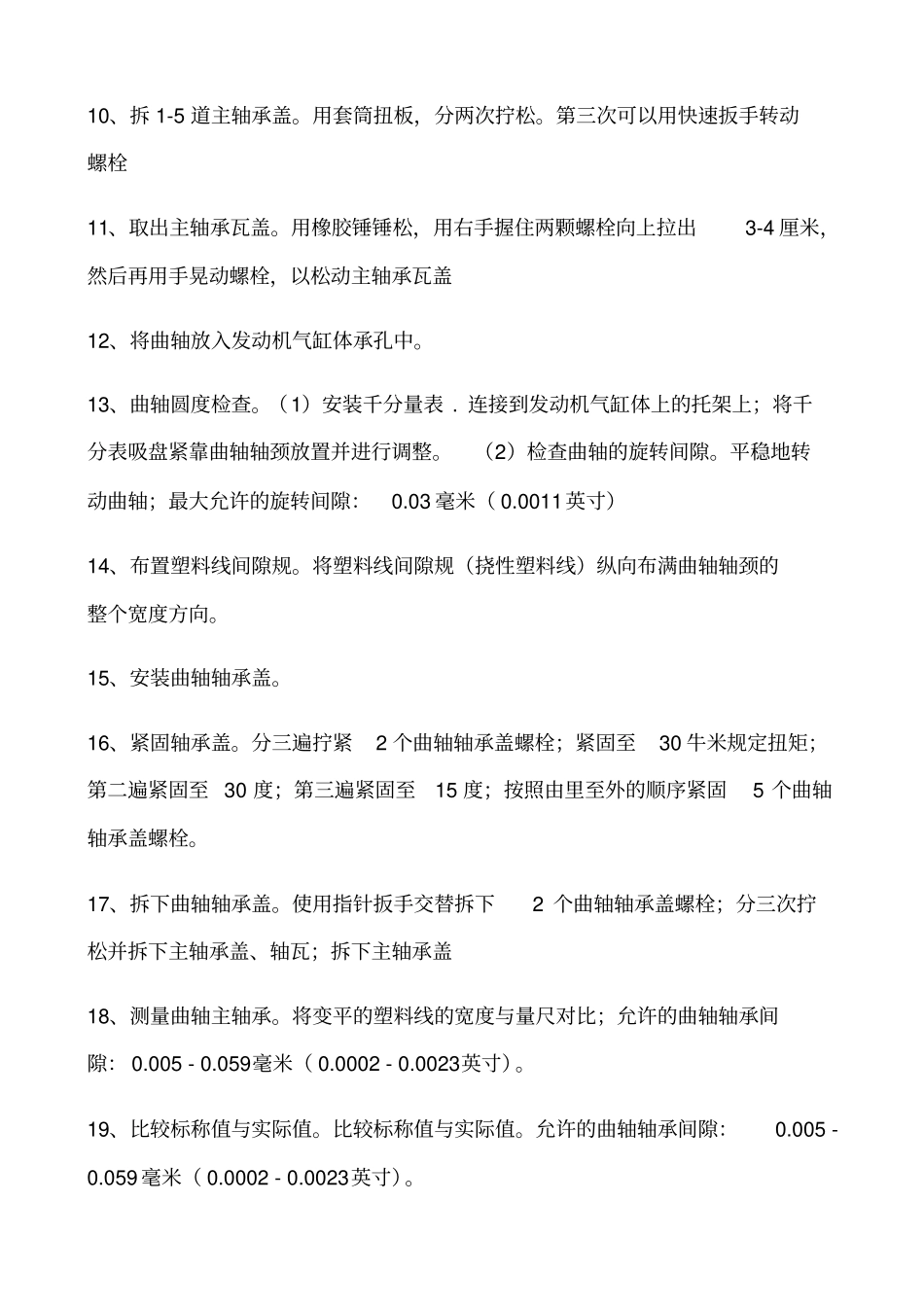

一、实训计划1.实训项目名称：发动机拆装。2.实训课时安排：一周（五天）40学时。二、实训标准1.按一个标准工位，一位指导教师，20名学生配置。2.一人一组完成作业容，考核时间限定25min。每组训练加教师点评4课时。3.工位标准：科鲁兹LDE发动机中段一台，百分表、千分尺、塑料间隙规、扭力扳手，翻转架、常用工具及工具车一辆。4.学生：学习过科鲁兹汽车发动机的结构与检修，熟悉LDE发动机的原理与构造三、实训目的按照维修手册要求对发动机曲柄连杆机构进行拆解、检查（包括外观检查和尺寸测量）和组装，按要求填写检查测量记录并根据测量结果进行分析计算和确定维修方案。重点考核拆装工艺、零件清洁、工量具使用、零部件检查和选配、作业规及安全，并正确填写《发动机曲柄连杆机构的检查、组装和拆解维修记录表》，计算和确定维修方案。四、项目教学资料(作业流程)按维修规要求完成：1、发动机曲柄连杆机构的拆检、检查、组装；2、测量检查曲轴轴向间隙；3、测量检查曲轴不圆度（第三道曲轴主轴承轴颈处）；4、测量检查曲轴主轴承间隙（用塑料线间隙规）；5、填写《曲轴检查维修记录表》，计算和确定修理尺寸。任务实施步骤：1、记录发动机。2、工具准备；确认台架安装牢固。确认安全；准备工具、清洁工具、工具车、工作台、检查零件3、调整曲轴箱朝上。转动手柄，将缸体摇到下平面朝正上方4、曲轴转动灵活性检查。旋转发动机曲轴一圈以上，检查曲轴转动灵活，无卡滞。5、曲轴轴向间隙测量。（1）安装百分表.安装在发动机气缸体前面的固定装置中。将表吸盘紧靠曲轴放置并进行调整。（2）测量曲轴的纵向间隙.纵向移动曲轴；允许的曲轴轴向间隙：0.092-0.24毫米（0.0036-0.0094英寸）6、准备拆装工具。抹布，小平起，EN-6624，EN-328-B，橡胶锤，指针扭扳+12套筒+大转中接头。毛刷7、调整曲轴位置。转动曲轴180度+曲轴处于平位8、识别、核对曲轴承盖。检查并核对主轴承盖标记9、清洁各个操作点。吹清连杆瓦盖、连杆和缸壁10、拆1-5道主轴承盖。用套筒扭板，分两次拧松。第三次可以用快速扳手转动螺栓11、取出主轴承瓦盖。用橡胶锤锤松，用右手握住两颗螺栓向上拉出3-4厘米，然后再用手晃动螺栓，以松动主轴承瓦盖12、将曲轴放入发动机气缸体承孔中。13、曲轴圆度检查。（1）安装千分量表.连接到发动机气缸体上的托架上；将千分表吸盘紧靠曲轴轴颈放置并进行调整。（2）检查曲轴的旋转间隙。平稳地转动曲轴；最大允许的旋转间隙：0.03毫米（0.0011英寸）14、布置塑料线间隙规。将塑料线间隙规（挠性塑料线）纵向布满曲轴轴颈的整个宽度方向。15、安装曲轴轴承盖。16、紧固轴承盖。分三遍拧紧2个曲轴轴承盖螺栓；紧固至30牛米规定扭矩；第二遍紧固至30度；第三遍紧固至15度；按照由里至外的顺序紧固5个曲轴轴承盖螺栓。17、拆下曲轴轴承盖。使用指针扳手交替拆下2个曲轴轴承盖螺栓；分三次拧松并拆下主轴承盖、轴瓦；拆下主轴承盖18、测量曲轴主轴承。将变平的塑料线的宽度与量尺对比；允许的曲轴轴承间隙：0.005-0.059毫米（0.0002-0.0023英寸）。19、比较标称值与实际值。比较标称值与实际值。允许的曲轴轴承间隙：0.005-0.059毫米（0.0002-0.0023英寸）。20、测量曲轴主轴颈。再次清洁轴颈；根据作业记录表，测量轴颈；用外径千分尺测量轴颈直径，在2个点处测量轴径；计算平均曲轴轴颈直径；公式：I+II/2。21、清洁曲轴主轴颈、轴承盖及螺栓。气枪清洁曲轴、轴承盖、螺栓、缸体和曲轴箱上的表面及主轴承螺栓孔22、轴承及轴颈涂抹机油。23、安装曲轴轴承盖及螺栓。24、拧紧轴承螺栓。拧紧曲轴轴承盖的螺栓：分三遍拧紧曲轴轴承盖螺栓；紧固至30牛米规定扭矩；第二遍紧固至30度；第三遍紧固至15度25、转动曲轴360度。转动曲轴360度，检查曲轴运转平稳，无卡滞松动现象26、调整缸体上平面朝上。转动台架手柄，调整气缸体上平面朝上27、安装恢复。整理、收拾工具，恢复作业场地五、作业工单及记录表学号分数1、曲轴轴向间隙项目测量及结果曲轴轴向间隙测量值(mm)结果判断及处理注：测量值保留小数点后3位；结果判断及处理栏仅需根据检查结果填写正常或不正常。2、曲轴不圆度项目测量...
