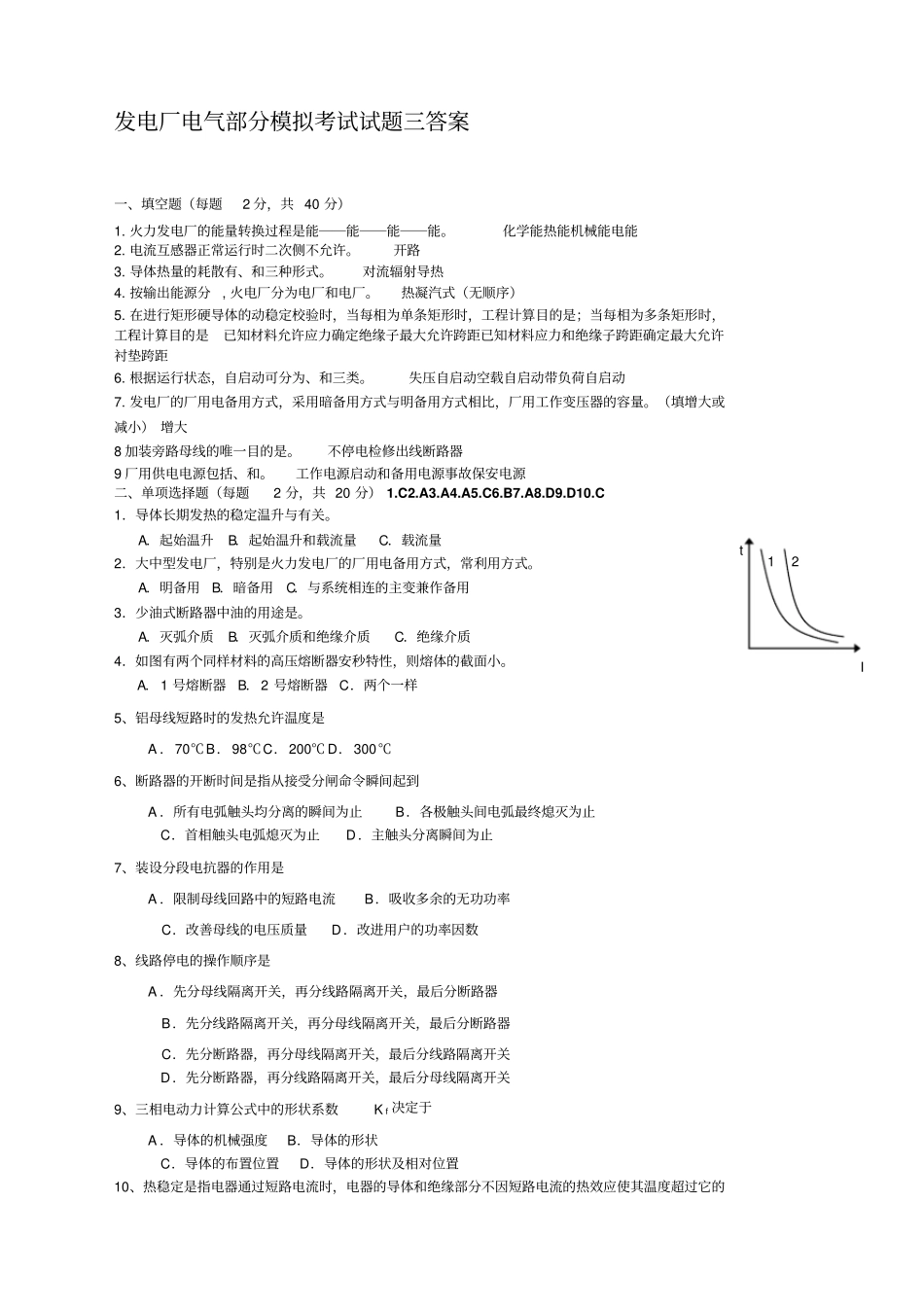

发电厂电气部分模拟考试试题三答案一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是能――能――能――能。化学能热能机械能电能2.电流互感器正常运行时二次侧不允许。开路3.导体热量的耗散有、和三种形式。对流辐射导热4.按输出能源分,火电厂分为电厂和电厂。热凝汽式（无顺序）5.在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是；当每相为多条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距已知材料应力和绝缘子跨距确定最大允许衬垫跨距6.根据运行状态，自启动可分为、和三类。失压自启动空载自启动带负荷自启动7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量。（填增大或减小）增大8加装旁路母线的唯一目的是。不停电检修出线断路器9厂用供电电源包括、和。工作电源启动和备用电源事故保安电源二、单项选择题（每题2分，共20分）1.C2.A3.A4.A5.C6.B7.A8.D9.D10.C1．导体长期发热的稳定温升与有关。A．起始温升B．起始温升和载流量C．载流量2．大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用方式。A．明备用B．暗备用C．与系统相连的主变兼作备用3．少油式断路器中油的用途是。A．灭弧介质B．灭弧介质和绝缘介质C．绝缘介质4．如图有两个同样材料的高压熔断器安秒特性，则熔体的截面小。A．1号熔断器B．2号熔断器C．两个一样5、铝母线短路时的发热允许温度是A．70℃B．98℃C．200℃D．300℃6、断路器的开断时间是指从接受分闸命令瞬间起到A．所有电弧触头均分离的瞬间为止B．各极触头间电弧最终熄灭为止C．首相触头电弧熄灭为止D．主触头分离瞬间为止7、装设分段电抗器的作用是A．限制母线回路中的短路电流B．吸收多余的无功功率C．改善母线的电压质量D．改进用户的功率因数8、线路停电的操作顺序是A．先分母线隔离开关，再分线路隔离开关，最后分断路器B．先分线路隔离开关，再分母线隔离开关，最后分断路器C．先分断路器，再分母线隔离开关，最后分线路隔离开关D．先分断路器，再分线路隔离开关，最后分母线隔离开关9、三相电动力计算公式中的形状系数Kf决定于A．导体的机械强度B．导体的形状C．导体的布置位置D．导体的形状及相对位置10、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的tI12____而造成损坏妨碍继续工作的性能。A、长期工作时的最高允许温度B、长期工作时的最高允许温升C、短路时的最高允许温度D、短路时的最高允许温升三、计算题（共40分）选择某电厂10kV屋内配电装置汇流母线。已知母线Imax=3464A，三相导体长边垂直布置，相间距离a=0.75m,绝缘子跨距1.2m。母线短路电流I″=51kA，短路热效应QK=1003(kA)2*s，环境温度35℃。铝导体弹性模量E=7x1010Pa，母线频率系数Nf=3.56。解：(1)按长期发热允许电流选择截面选用3×（125×10）的铝矩形母线且导体竖放。查附表1得Ial=4243A，Kf=1.8。计算温度修正系数，则实际载流量为显然，Imax＝3464A<3734A，可见能满足导体正常发热的要求②热稳定校验短路前母线工作温度计算热稳定最小截面由，查得则满足热稳定最小截面满足热稳定要求③动稳定校验可不计共振影响冲击电流为则母线相间应力母线同相条间作用应力计算由和查得形状系数则临界跨距Lcr及条间衬垫最大跨距Lbmax分别为所选衬垫跨距Lb应小于Lcr及条间最大跨距Lbmax为了便于安装，每跨绝缘子中设3个衬垫发电厂电气部分模拟考试试题一一、填空题（每空2分，共40分）1.导体的热稳定是指。2.水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在相上，其计算公式为。3.在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是；当每相为多条矩形时，工程计算目的是。4．少油式断路器中油的用途是。5.在降压变电所低压母线侧发生短路，母线分列运行比母线并列运行时，其短路电流要。（大或小）6.计算导体的长期发热时，发热时间常数Tt的物理含义是。7.发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量。（增大或减小）8.电力系统由发电厂、、和组成。9．发电机引出线...
