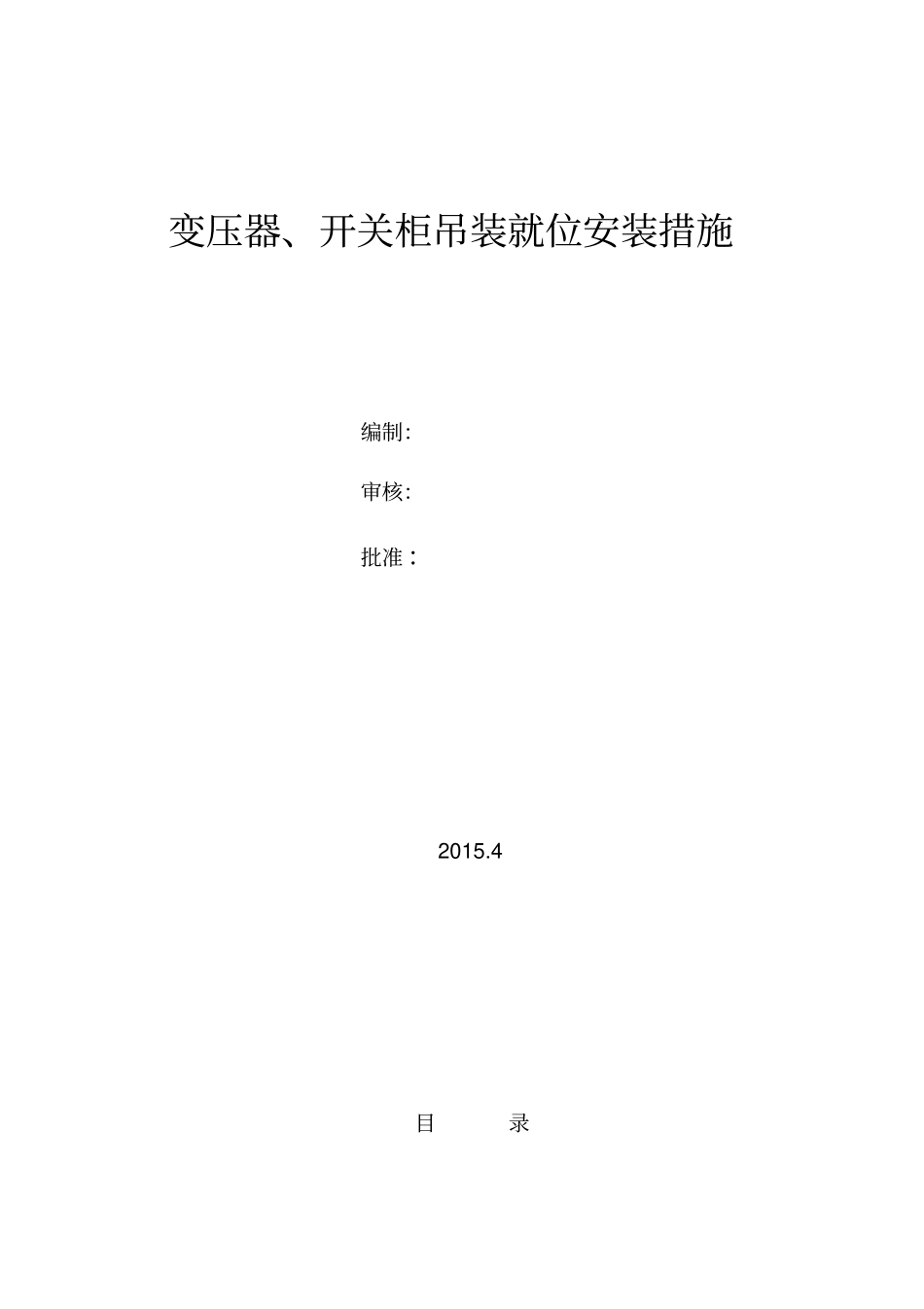

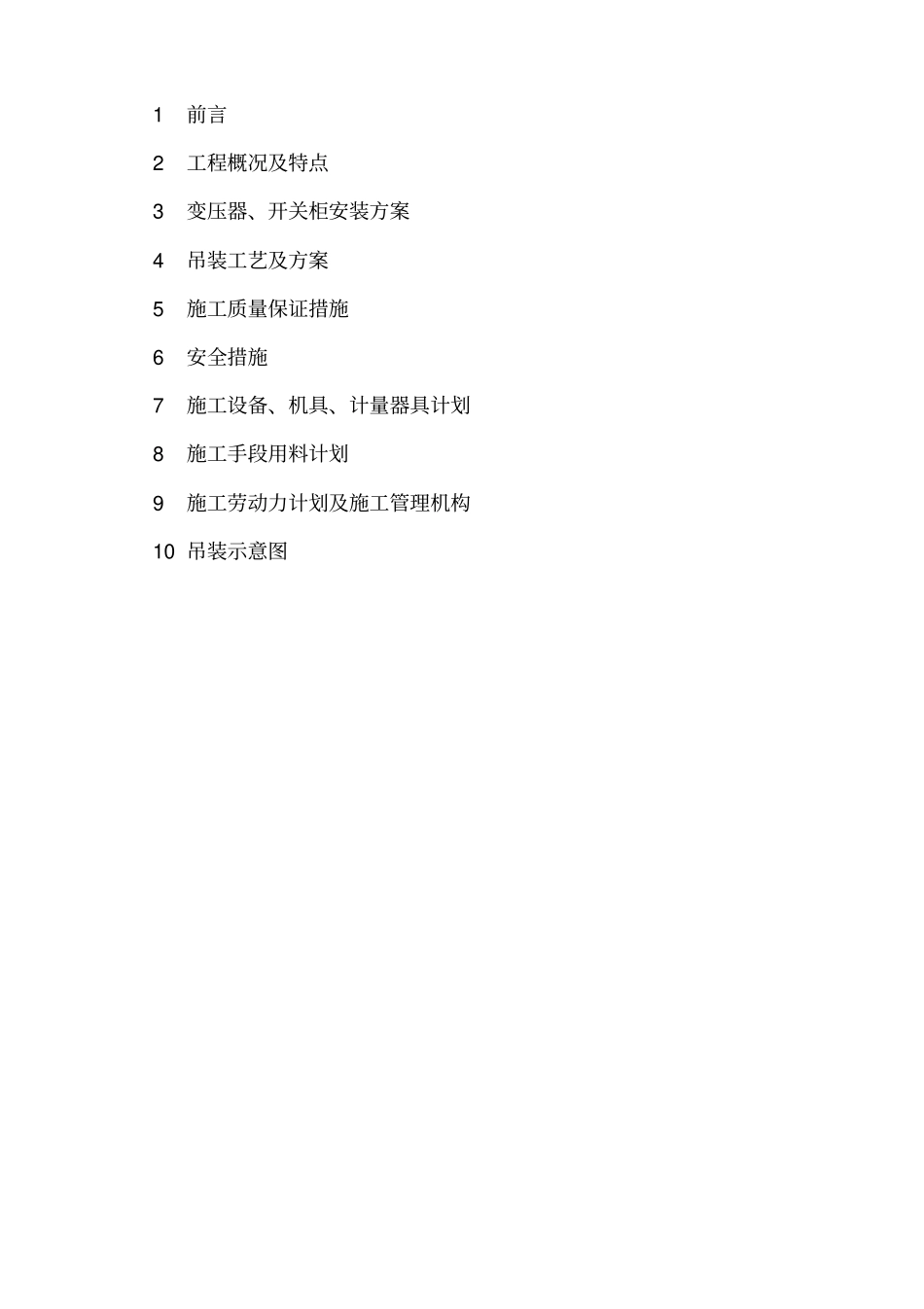

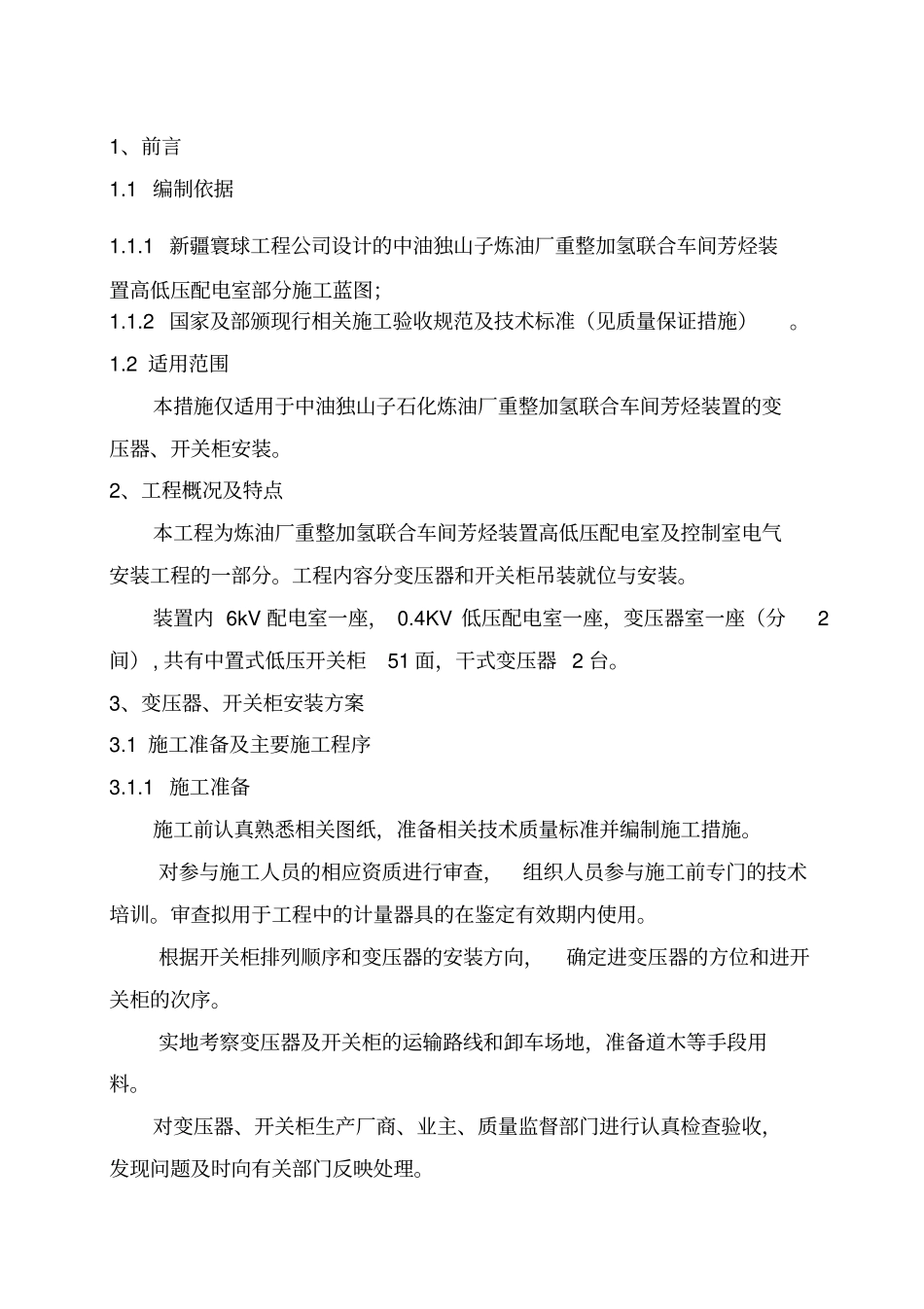

变压器、开关柜吊装就位安装措施编制：审核：批准：2015.4目录1前言2工程概况及特点3变压器、开关柜安装方案4吊装工艺及方案5施工质量保证措施6安全措施7施工设备、机具、计量器具计划8施工手段用料计划9施工劳动力计划及施工管理机构10吊装示意图1、前言1.1编制依据1.1.1新疆寰球工程公司设计的中油独山子炼油厂重整加氢联合车间芳烃装置高低压配电室部分施工蓝图；1.1.2国家及部颁现行相关施工验收规范及技术标准（见质量保证措施）。1.2适用范围本措施仅适用于中油独山子石化炼油厂重整加氢联合车间芳烃装置的变压器、开关柜安装。2、工程概况及特点本工程为炼油厂重整加氢联合车间芳烃装置高低压配电室及控制室电气安装工程的一部分。工程内容分变压器和开关柜吊装就位与安装。装置内6kV配电室一座，0.4KV低压配电室一座，变压器室一座（分2间）,共有中置式低压开关柜51面，干式变压器2台。3、变压器、开关柜安装方案3.1施工准备及主要施工程序3.1.1施工准备施工前认真熟悉相关图纸，准备相关技术质量标准并编制施工措施。对参与施工人员的相应资质进行审查，组织人员参与施工前专门的技术培训。审查拟用于工程中的计量器具的在鉴定有效期内使用。根据开关柜排列顺序和变压器的安装方向，确定进变压器的方位和进开关柜的次序。实地考察变压器及开关柜的运输路线和卸车场地，准备道木等手段用料。对变压器、开关柜生产厂商、业主、质量监督部门进行认真检查验收，发现问题及时向有关部门反映处理。吊车吊点3.1.2变压器、开关柜就位安装主要施工程序3.2施工方法及质量要求3.2.1旧变压器拆除先在变压器室外选择一吊点，由导链和滚杠将旧变压器拉出变压器室外，再由25t汽车吊吊到指定地点。示意简图：旧变压器3.2.2新变压器安装变压器侧进式安装，设备底座与现有油坑钢架焊接。变压器的开箱验收项目：对照设计文件及随机资料检查变压器的型号、规格及各参数是否符合设计要求；检查随机文件资料、附件是否齐全完好；检查高低压接线端子是否有沙眼、凹坑等现象；检查变压器箱体有无机械损伤、漆层是否完整；检查密封胶垫片（圈）有无老化现象。做好设备开箱检查记录。变压器由装置北面的主路上与变压器室最近的地方直接进入装置区，并拉运到变压器室大门北侧适当位置，卸车吊车站位于变压器室大门外偏东，地基密实。变压器本体就位安装：变压器本体就位采用25t汽车吊吊装与倒链牵引结合进行，滚杠辅助推进，必要时千斤顶配合精确就位。根据现场实际情况滚杠施工前技术准备盘柜基础修整盘柜本体就位安装柜内母线安装变压器基础制安变压器安装变压器定位测量盘柜定位测量变压器室平台25t汽车吊5t倒链吊点应用道木搭设临时平台。变压器的吊装由起重专业人员进行操作，吊装索具选用根据变压器重量确定，满足吊装安全系数要求。吊装时要有防倾斜措施，吊索夹角不大于60°，吊装前由起重人员对专用卡扣和绳索的规格和完好程度进行严格检查，整个吊装过程中严禁出现过度倾斜、摆动现象。变压器本体的吊耳使用按产品说明书执行。变压器的固定采用挡块固定，做可拆卸方式。变压器安装完毕，将其中性点及外壳与接地网可靠连接，接地线采用-40×4镀锌扁钢。3.2.3盘柜安装⑴、盘柜开箱验收：为避免二次倒运减少对盘柜的损伤几率，盘柜到货时直接运至施工现场开箱检查，验收应由物资供应部门组织业主、监理等联合进行，合格后方可安装。要求随机资料齐全，外观无明显划痕，小车推拉灵活，自动开关、接触器等配置符合设计要求。开箱记录整理及时齐全。⑵、盘柜基础型钢的验收项目包括：检查型钢与预埋件、垫铁是否已经牢固焊接为一体且焊接点数量、位置满足承重要求，支持点间距不得大于600mm；检查基础型钢是否有明显可靠接地且每排不少于两点；采用水准仪、拉线及直尺测量基础型钢安装的允许误差满足下表规定：不直度：每米＜1mm全长＜5mm水平度：每米＜1mm全长＜5mm位置误差：全长＜5mm⑶、盘柜本体就位安装：低压开关柜都从低压配电室的北门进入室内，首先在坚硬的地基上应用固定脚手架搭设临时平台，临时平台高度与配电室门口楼板等高，宽度1米。脚手架搭设按有关安全规定执行，要求允许载荷在...
