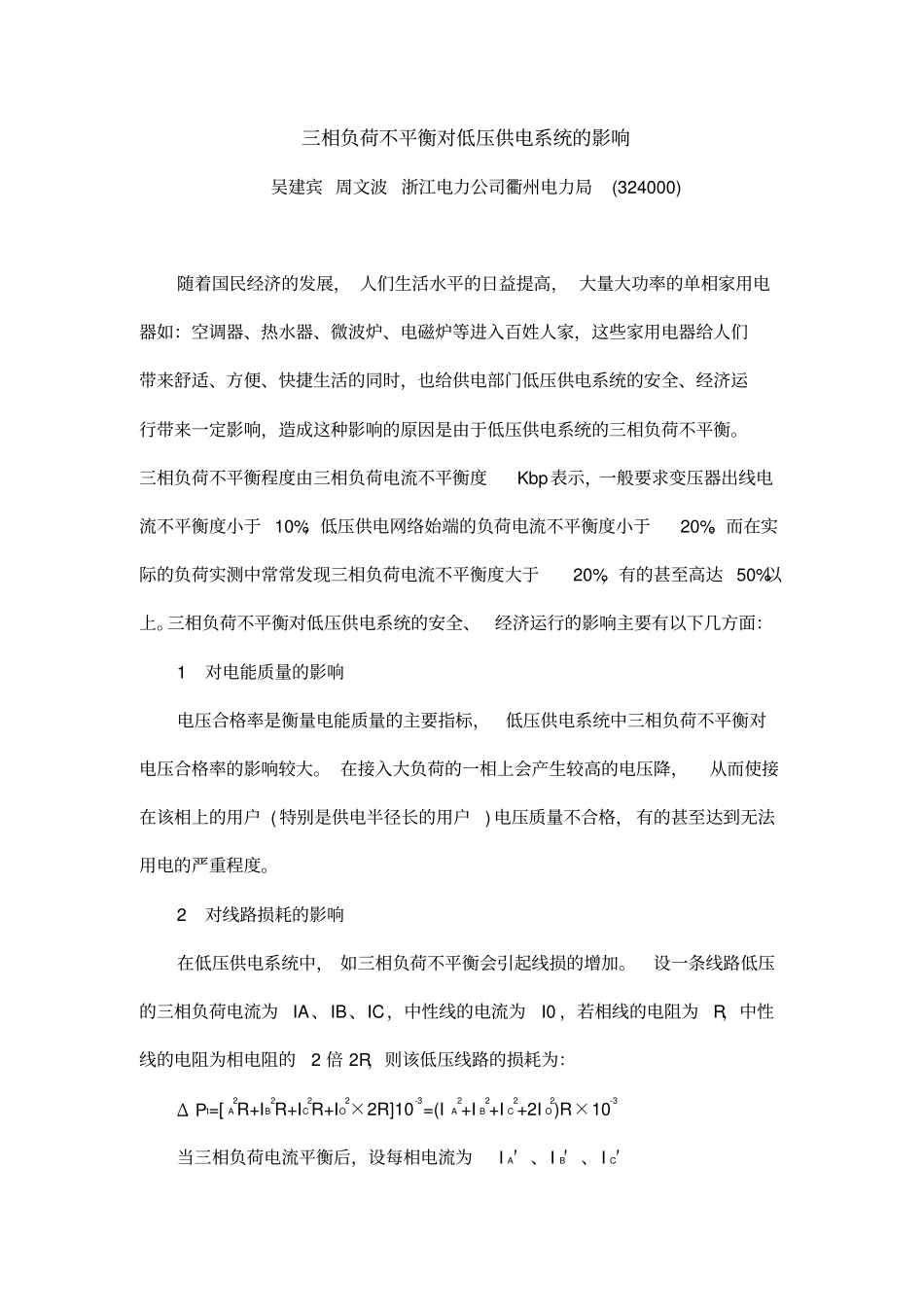

三相负荷不平衡对低压供电系统的影响吴建宾周文波浙江电力公司衢州电力局(324000)随着国民经济的发展，人们生活水平的日益提高，大量大功率的单相家用电器如：空调器、热水器、微波炉、电磁炉等进入百姓人家，这些家用电器给人们带来舒适、方便、快捷生活的同时，也给供电部门低压供电系统的安全、经济运行带来一定影响，造成这种影响的原因是由于低压供电系统的三相负荷不平衡。三相负荷不平衡程度由三相负荷电流不平衡度Kbp表示，一般要求变压器出线电流不平衡度小于10%；低压供电网络始端的负荷电流不平衡度小于20%。而在实际的负荷实测中常常发现三相负荷电流不平衡度大于20%，有的甚至高达50%以上。三相负荷不平衡对低压供电系统的安全、经济运行的影响主要有以下几方面：1对电能质量的影响电压合格率是衡量电能质量的主要指标，低压供电系统中三相负荷不平衡对电压合格率的影响较大。在接入大负荷的一相上会产生较高的电压降，从而使接在该相上的用户(特别是供电半径长的用户)电压质量不合格，有的甚至达到无法用电的严重程度。2对线路损耗的影响在低压供电系统中，如三相负荷不平衡会引起线损的增加。设一条线路低压的三相负荷电流为IA、IB、IC，中性线的电流为I0，若相线的电阻为R，中性线的电阻为相电阻的2倍2R，则该低压线路的损耗为：ΔP1=[A2R+IB2R+IC2R+IO2×2R]10-3=(IA2+IB2+IC2+2IO2)R×10-3当三相负荷电流平衡后，设每相电流为IA′、IB′、IC′IA′=IB′=IC′=(IA+IB+IC)/3，中性线电流为零，这时该低压线路的损耗为：ΔP2=(IA′+IB′+IC′)2R×10-3/3=(IA2+IB2+IC2+2IAIB+2IBIC+2ICIA)R/3×10-3降低损耗为：ΔP=ΔP1-ΔP2=2(IA2+IB2+IC2-IAIB-IBIC-ICIA+3IO2)R×10-33引起中性点偏移低压供电系统中，如三相负荷不平衡，则会在中性线上产生一中性线电流，其大小可用实测法测得，也可用向量计算法算出。中性线电流使中性线上产生电压降，因而使中性点的电位发生偏移，偏移的程度随三相负荷不平衡度增加而增大，破坏供电平衡。由于中性点电位不为零，影响了该低压供电系统所有接中性线保护设备的用电安全。4降低设备利用率在低压供电系统中，三相负荷的不平衡还会降低设备的利用率，特别是配变的利用率。原因是要使设备满负荷运行，大负荷相就出现过载运行，这是不允许的，只有降低设备利用率运行。针对上面分析的三相负荷不平衡对低压供电系统的影响，在实际工作中可采取以下措施消除或减少三相负荷不平衡带来的影响。(1)加强基础资料管理，减少接火的随意性：供电企业中低压网络基础资料管理是一项薄弱环节，造成新增用户接火的随意性，是引起三相负荷不平衡的源头。为此要趁两网改造之际，建立健全低压网络(特别是公变台区)的资料管理，同时在业扩流程中要对用户的情况作全面掌握，做到知己知彼，这样在新上用户接火时就有针对性，从源头上降低三相负荷不平衡出现的程度。(2)增大中性线的导线截面：在实际运行的三相四线低压供电系统中，中性线的导线截面往往小于相线的导线截面，这样在三相负荷不平稳时不但增加了线路损耗，有的甚至出现中性线熔断引起用户电气设备烧毁的事故，因此建议在三相四线中，中性线的导线截面应选择与相线一致，以减少损耗，消除断线的事故隐患。(3)对进户点处采用重复接地：对由于三相负荷不平衡而引起中性点电位偏移，而使接中性线保护的电气设备达不到保护的目的，建议在进户线进户点处采用重复接地，以达到保护目的。(4)做好负荷实测工作，以便及时发现处理出现的严重不平衡情况：负荷实测是供电部门运行维护必不可少的工作，通过负荷实测不但可以了解网络的运行情况，而且能及时发现运行中出现的各种问题，包括三相负荷不平衡情况，以便采取措施予以解决。配变三相电流平衡对电网的影响发布时间：2011-7-20阅读次数：416次当前城乡配电网中大部分配电变压器均采用三相变压器，变压器出口三相负荷理论上应该达到对称，但是在低压配电网中存在大量的单相负荷,由于单相负荷分布的不均衡和投入的时间不同时性,使得三相负荷不平衡成为低压电网运行维护中一个比较突出的问题。配变长期偏负荷运行主要是三相电流没有调整平衡所致。三相...
