11《机电传动控制》A卷VIP免费

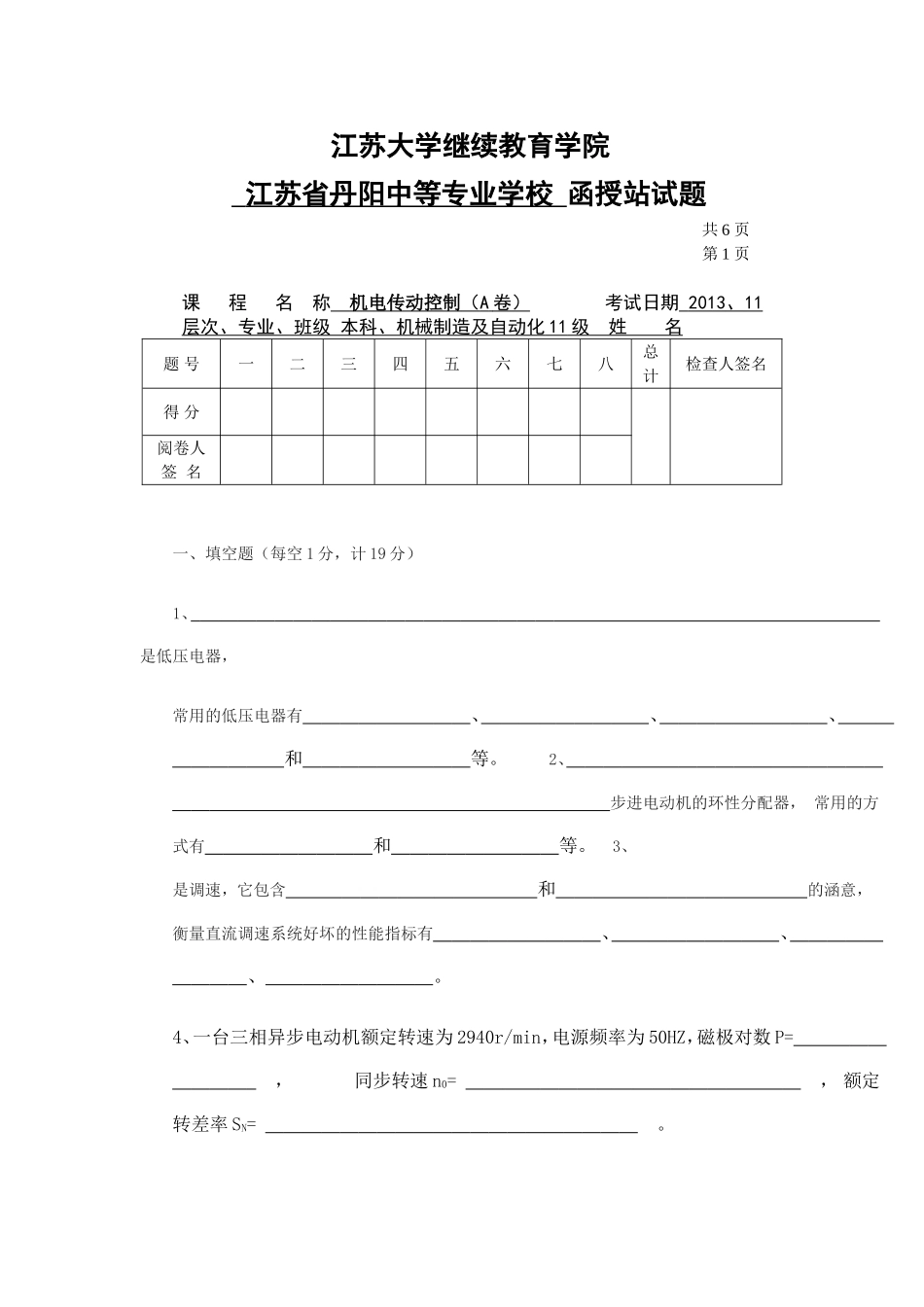

11《机电传动控制》A卷_第1页
1/6

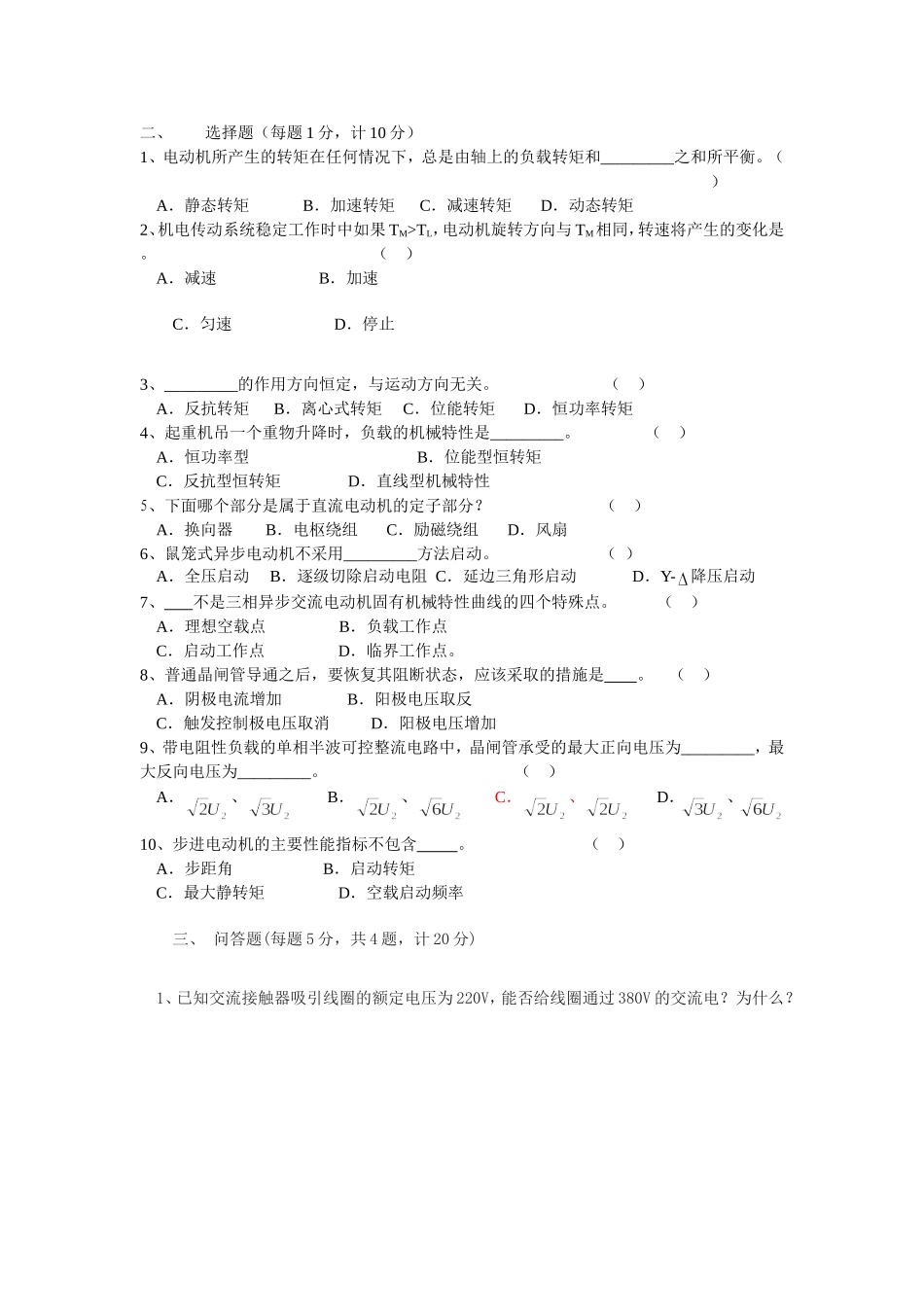

11《机电传动控制》A卷_第2页
2/6

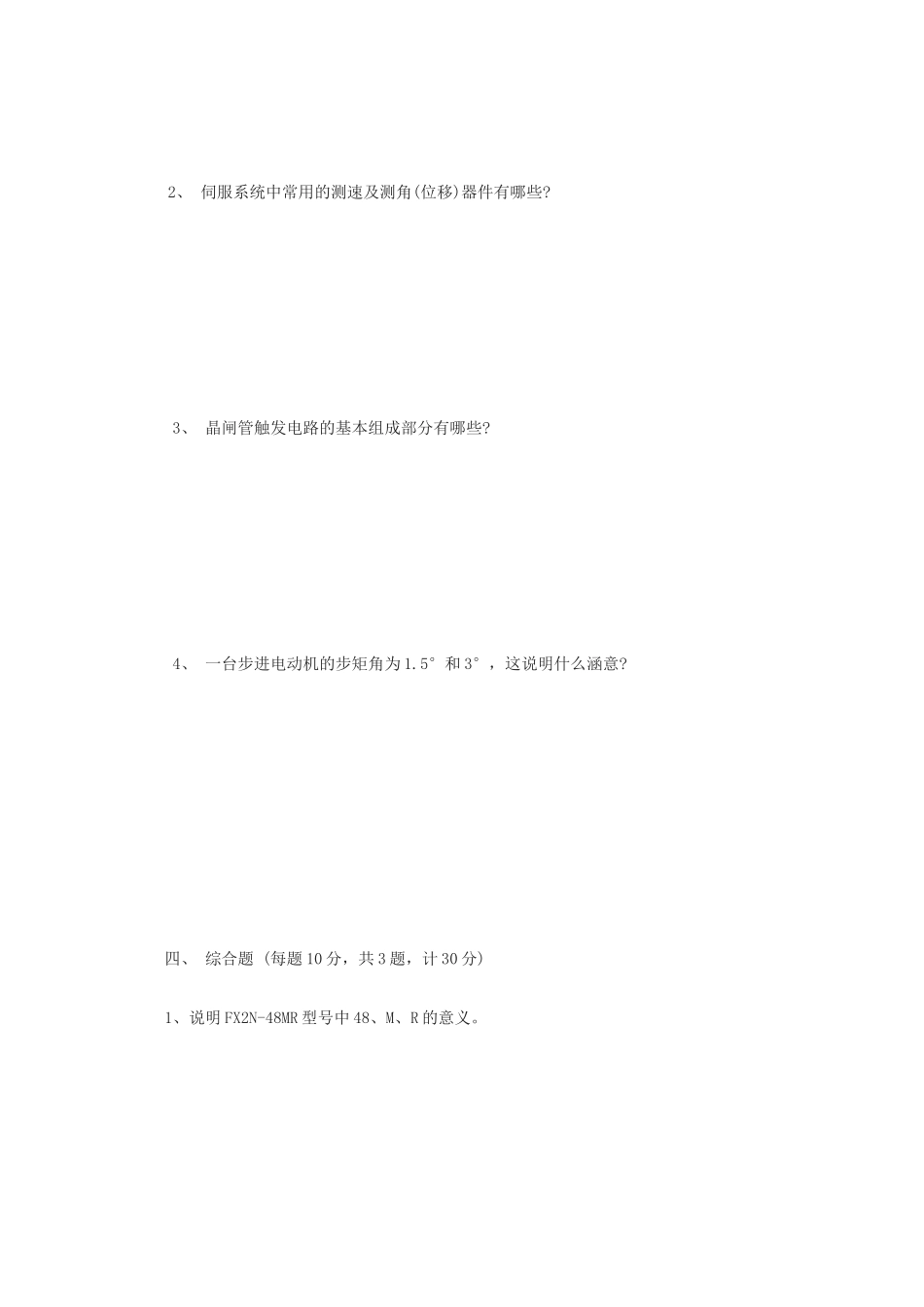

11《机电传动控制》A卷_第3页
3/6
江苏大学继续教育学院江苏省丹阳中等专业学校函授站试题共6页第1页课程名称机电传动控制(A卷)考试日期2013、11层次、专业、班级本科、机械制造及自动化11级姓名题号一二三四五六七八总计检查人签名得分阅卷人签名一、填空题(每空1分,计19分)1、是低压电器,常用的低压电器有、、、和等。2、步进电动机的环性分配器,常用的方式有和等。3、是调速,它包含和的涵意,衡量直流调速系统好坏的性能指标有、、、。4、一台三相异步电动机额定转速为2940r/min,电源频率为50HZ,磁极对数P=,同步转速n0=,额定转差率SN=。二、选择题(每题1分,计10分)1、电动机所产生的转矩在任何情况下,总是由轴上的负载转矩和_________之和所平衡。()A.静态转矩B.加速转矩C.减速转矩D.动态转矩2、机电传动系统稳定工作时中如果TM>TL,电动机旋转方向与TM相同,转速将产生的变化是。()A.减速B.加速C.匀速D.停止3、_________的作用方向恒定,与运动方向无关。()A.反抗转矩B.离心式转矩C.位能转矩D.恒功率转矩4、起重机吊一个重物升降时,负载的机械特性是_________。()A.恒功率型B.位能型恒转矩C.反抗型恒转矩D.直线型机械特性5、下面哪个部分是属于直流电动机的定子部分?()A.换向器B.电枢绕组C.励磁绕组D.风扇6、鼠笼式异步电动机不采用_________方法启动。()A.全压启动B.逐级切除启动电阻C.延边三角形启动D.Y-降压启动7、不是三相异步交流电动机固有机械特性曲线的四个特殊点。()A.理想空载点B.负载工作点C.启动工作点D.临界工作点。8、普通晶闸管导通之后,要恢复其阻断状态,应该采取的措施是。()A.阴极电流增加B.阳极电压取反C.触发控制极电压取消D.阳极电压增加9、带电阻性负载的单相半波可控整流电路中,晶闸管承受的最大正向电压为_________,最大反向电压为_________。()A.、B.、C.、D.、10、步进电动机的主要性能指标不包含。()A.步距角B.启动转矩C.最大静转矩D.空载启动频率三、问答题(每题5分,共4题,计20分)1、已知交流接触器吸引线圈的额定电压为220V,能否给线圈通过380V的交流电?为什么?2、伺服系统中常用的测速及测角(位移)器件有哪些?3、晶闸管触发电路的基本组成部分有哪些?4、一台步进电动机的步矩角为1.5°和3°,这说明什么涵意?四、综合题(每题10分,共3题,计30分)1、说明FX2N-48MR型号中48、M、R的意义。2、一台J02-54-4型三相异步电动机,它的部分数据如下:PN=10KW,UN=380V,NN=1450r/min,ηN=87.5,cos4N=0.87。求:(1)额定电流IN。(2)额定转矩TN3、指出下图中的错误。五、实际分析题(10分)1、由梯形图转换为指令表。(10分)六、分析下图所示Y-Δ降压起动控制电路工作原理,若用PLC实现其控制,请设计I/O口,并画出梯形图。(时间继电器延时时间5S)
