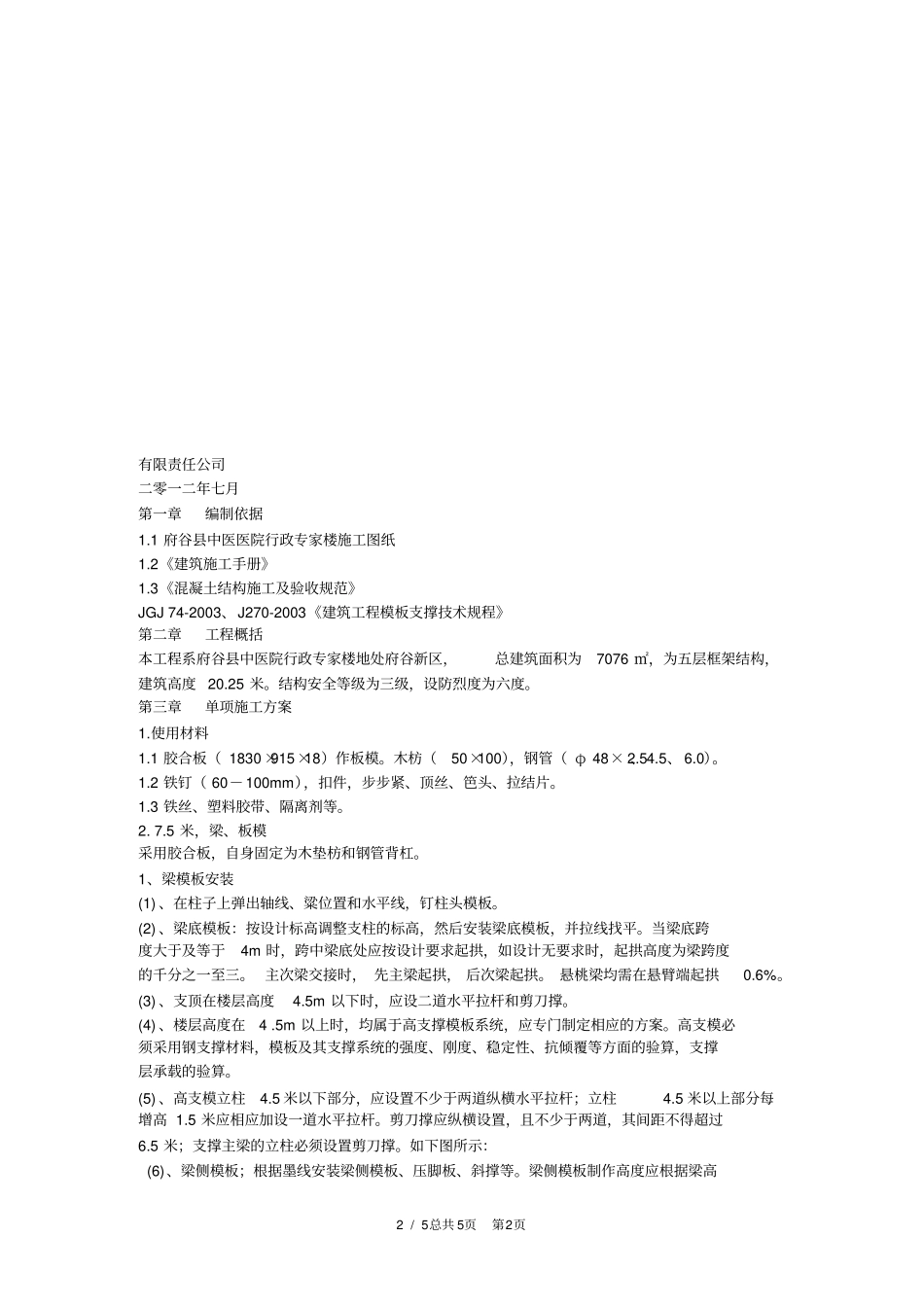

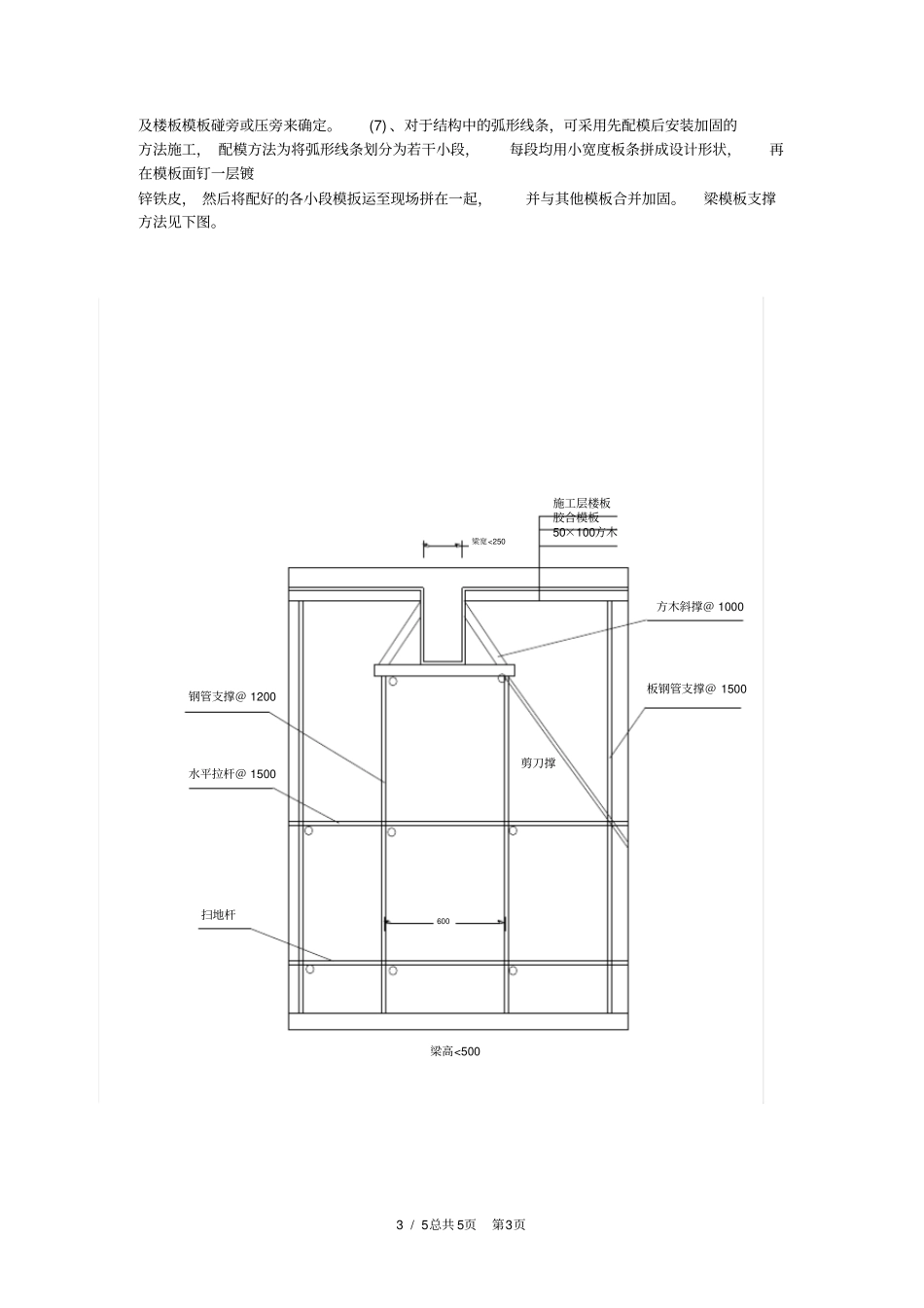

高支撑模板专项施工方案编制人：审批人：2/5总共5页第2页有限责任公司二零一二年七月第一章编制依据1.1府谷县中医医院行政专家楼施工图纸1.2《建筑施工手册》1.3《混凝土结构施工及验收规范》JGJ74-2003、J270-2003《建筑工程模板支撑技术规程》第二章工程概括本工程系府谷县中医院行政专家楼地处府谷新区，总建筑面积为7076㎡，为五层框架结构，建筑高度20.25米。结构安全等级为三级，设防烈度为六度。第三章单项施工方案1.使用材料1.1胶合板（1830×915×18）作板模。木枋（50×100），钢管（φ48×2.5、4.5、6.0）。1.2铁钉（60－100mm），扣件，步步紧、顶丝、笆头、拉结片。1.3铁丝、塑料胶带、隔离剂等。2.7.5米，梁、板模采用胶合板，自身固定为木垫枋和钢管背杠。1、梁模板安装(1)、在柱子上弹出轴线、粱位置和水平线，钉柱头模板。(2)、梁底模板：按设计标高调整支柱的标高，然后安装梁底模板，并拉线找平。当梁底跨度大于及等于4m时，跨中梁底处应按设计要求起拱，如设计无要求时，起拱高度为梁跨度的千分之一至三。主次梁交接时，先主梁起拱，后次梁起拱。悬桃梁均需在悬臂端起拱0.6%。(3)、支顶在楼层高度4.5m以下时，应设二道水平拉杆和剪刀撑。(4)、楼层高度在4.5m以上时，均属于高支撑模板系统，应专门制定相应的方案。高支模必须采用钢支撑材料，模板及其支撑系统的强度、刚度、稳定性、抗倾覆等方面的验算，支撑层承载的验算。(5)、高支模立柱4.5米以下部分，应设置不少于两道纵横水平拉杆；立柱4.5米以上部分每增高1.5米应相应加设一道水平拉杆。剪刀撑应纵横设置，且不少于两道，其间距不得超过6.5米；支撑主梁的立柱必须设置剪刀撑。如下图所示：(6)、梁侧模板；根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高3/5总共5页第3页及楼板模板碰旁或压旁来确定。(7)、对于结构中的弧形线条，可采用先配模后安装加固的方法施工，配模方法为将弧形线条划分为若干小段，每段均用小宽度板条拼成设计形状，再在模板面钉一层镀锌铁皮，然后将配好的各小段模扳运至现场拼在一起，并与其他模板合并加固。梁模板支撑方法见下图。梁宽<250梁高<500600扫地杆钢管支撑＠1200水平拉杆＠1500板钢管支撑＠1500剪刀撑胶合模板50×100方木施工层楼板方木斜撑＠10004/5总共5页第4页方木＠300250<梁宽<350500<梁高<700800扫地杆钢管支撑＠1200水平拉杆＠1500剪刀撑板钢管支撑＠1500胶合模板50×100方木施工层楼板方木斜撑＠10005/5总共5页第5页2、楼面模板（如下图）(1)、根据模板的排列图架设支柱和龙骨。支柱与龙骨的问距，应根据楼板的混凝土重量与施工荷载的大小，在模板设计中确定。一般支柱为800~1200mm，大龙骨间距为600~1200mm，小龙骨间距为400~600mm。支柱排列要考虑设置施工通道。(2)、通线调节支柱的高度，将大龙骨找平，架设小龙骨。(3)、铺模板时可从四周铺起，在中间收口。若为压旁时，角位模板应通线钉固。(4)、楼面模板铺完后，应认真检查支架是否牢固，模板梁面、板面应清扫干净。(5)、楼板模板安装完成后，用塑料胶带粘严密缝。3、梁、板模支架系统第一层支架采用Φ48钢管支架，其余各层均采用钢支撑，立杆间距为：楼层次梁≤800mm，板≤1000mm。对于第一层大截面框支梁，为了保证混凝土浇筑时不发生变形，其下支架立杆搭设三排，其中两侧立杆间距＠≤600mm，中间立杆间距＠≤900mm，另外，为保证质量，当浇上层混凝土时若该梁混凝土强度未达到100％，下层支架不得拆除。模板安装容许偏差次项目容许偏差(mm)检查方法1轴线位置3用经纬仪或尺量2标高（模板上表面）±5用经纬仪或尺量3截面内部轮廓尺寸偏差+2-2尺量4墙、柱垂直偏差5m以下6吊线坠尺量5m以上8吊线坠尺量5板面平整5用2m长靠尺4、模板的拆除1、柱模板及梁侧模必须在平台、梁混凝土浇筑48小时后方可拆除。2、宽度≤2.0m的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的50%时方可拆除；跨度在2.0m~8.0m之间的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的75%时方可拆除；宽度大于8.0m的板，必须在混凝土试块常规养护达到设计混凝土强度标准值的100%时方可拆除(28天...
