合金熔炼原理复习答案VIP免费

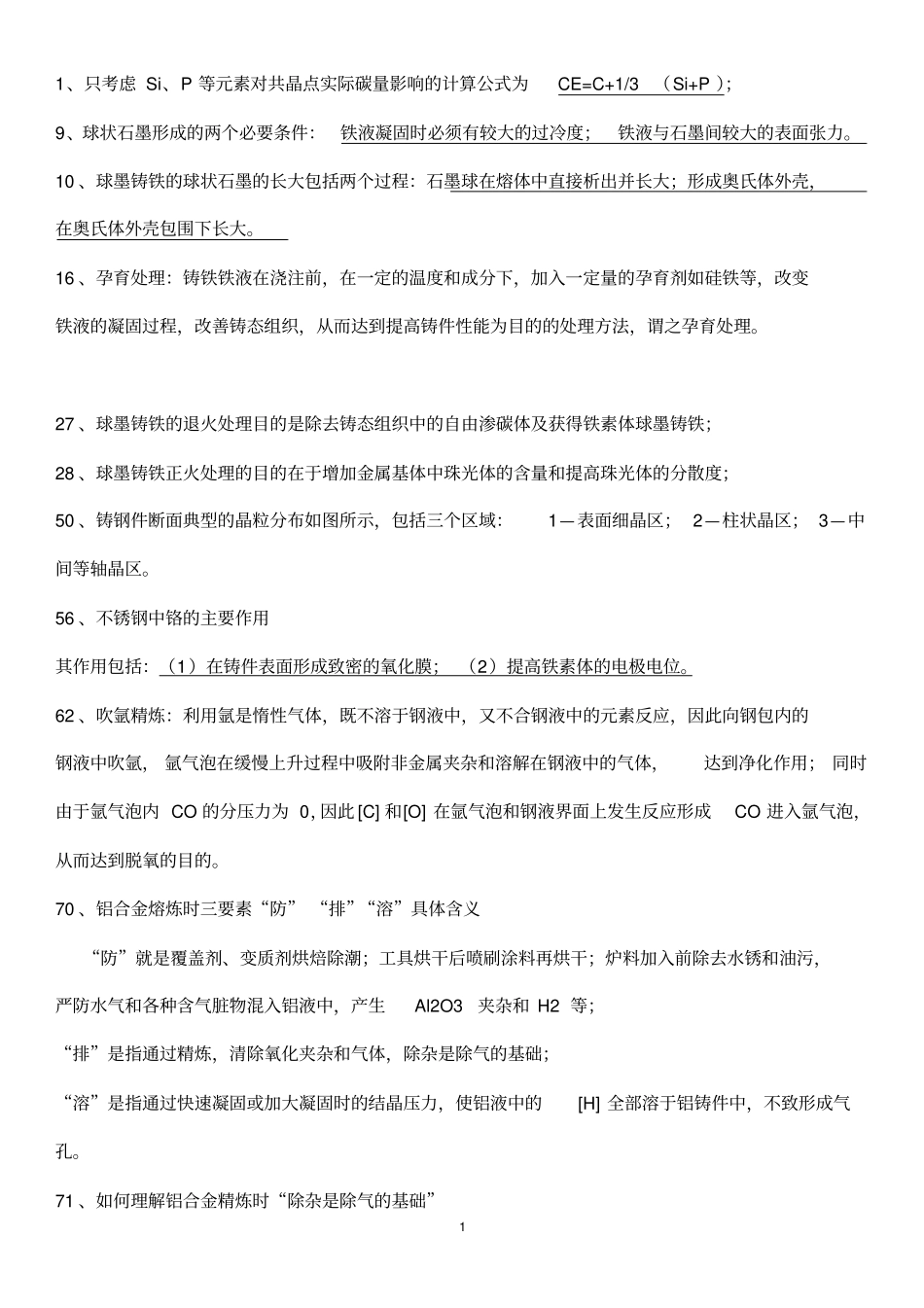

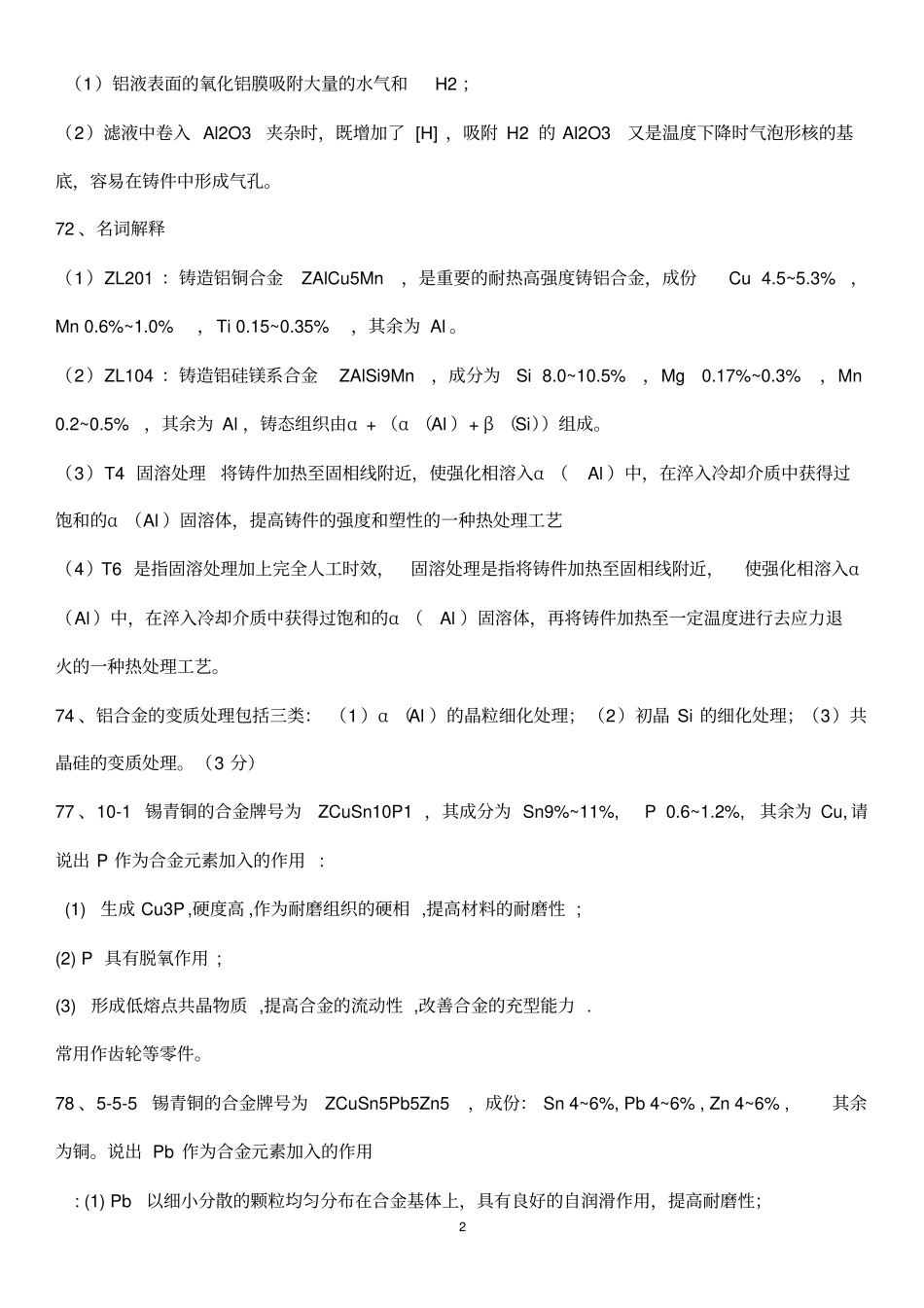

11、只考虑Si、P等元素对共晶点实际碳量影响的计算公式为CE=C+1/3（Si+P）；9、球状石墨形成的两个必要条件：铁液凝固时必须有较大的过冷度；铁液与石墨间较大的表面张力。10、球墨铸铁的球状石墨的长大包括两个过程：石墨球在熔体中直接析出并长大；形成奥氏体外壳，在奥氏体外壳包围下长大。16、孕育处理：铸铁铁液在浇注前，在一定的温度和成分下，加入一定量的孕育剂如硅铁等，改变铁液的凝固过程，改善铸态组织，从而达到提高铸件性能为目的的处理方法，谓之孕育处理。27、球墨铸铁的退火处理目的是除去铸态组织中的自由渗碳体及获得铁素体球墨铸铁；28、球墨铸铁正火处理的目的在于增加金属基体中珠光体的含量和提高珠光体的分散度；50、铸钢件断面典型的晶粒分布如图所示，包括三个区域：1—表面细晶区；2—柱状晶区；3—中间等轴晶区。56、不锈钢中铬的主要作用其作用包括：（1）在铸件表面形成致密的氧化膜；（2）提高铁素体的电极电位。62、吹氩精炼：利用氩是惰性气体，既不溶于钢液中，又不合钢液中的元素反应，因此向钢包内的钢液中吹氩，氩气泡在缓慢上升过程中吸附非金属夹杂和溶解在钢液中的气体，达到净化作用；同时由于氩气泡内CO的分压力为0，因此[C]和[O]在氩气泡和钢液界面上发生反应形成CO进入氩气泡，从而达到脱氧的目的。70、铝合金熔炼时三要素“防”“排”“溶”具体含义“防”就是覆盖剂、变质剂烘焙除潮；工具烘干后喷刷涂料再烘干；炉料加入前除去水锈和油污，严防水气和各种含气脏物混入铝液中，产生Al2O3夹杂和H2等；“排”是指通过精炼，清除氧化夹杂和气体，除杂是除气的基础；“溶”是指通过快速凝固或加大凝固时的结晶压力，使铝液中的[H]全部溶于铝铸件中，不致形成气孔。71、如何理解铝合金精炼时“除杂是除气的基础”2（1）铝液表面的氧化铝膜吸附大量的水气和H2；（2）滤液中卷入Al2O3夹杂时，既增加了[H]，吸附H2的Al2O3又是温度下降时气泡形核的基底，容易在铸件中形成气孔。72、名词解释（1）ZL201：铸造铝铜合金ZAlCu5Mn，是重要的耐热高强度铸铝合金，成份Cu4.5~5.3%，Mn0.6%~1.0%，Ti0.15~0.35%，其余为Al。（2）ZL104：铸造铝硅镁系合金ZAlSi9Mn，成分为Si8.0~10.5%，Mg0.17%~0.3%，Mn0.2~0.5%，其余为Al，铸态组织由α+（α（Al）+β（Si））组成。（3）T4固溶处理将铸件加热至固相线附近，使强化相溶入α（Al）中，在淬入冷却介质中获得过饱和的α（Al）固溶体，提高铸件的强度和塑性的一种热处理工艺（4）T6是指固溶处理加上完全人工时效，固溶处理是指将铸件加热至固相线附近，使强化相溶入α（Al）中，在淬入冷却介质中获得过饱和的α（Al）固溶体，再将铸件加热至一定温度进行去应力退火的一种热处理工艺。74、铝合金的变质处理包括三类：（1）α（Al）的晶粒细化处理；（2）初晶Si的细化处理；（3）共晶硅的变质处理。（3分）77、10-1锡青铜的合金牌号为ZCuSn10P1，其成分为Sn9%~11%,P0.6~1.2%,其余为Cu,请说出P作为合金元素加入的作用:(1)生成Cu3P,硬度高,作为耐磨组织的硬相,提高材料的耐磨性;(2)P具有脱氧作用;(3)形成低熔点共晶物质,提高合金的流动性,改善合金的充型能力.常用作齿轮等零件。78、5-5-5锡青铜的合金牌号为ZCuSn5Pb5Zn5，成份：Sn4~6%,Pb4~6%,Zn4~6%,其余为铜。说出Pb作为合金元素加入的作用:(1)Pb以细小分散的颗粒均匀分布在合金基体上，具有良好的自润滑作用，提高耐磨性；3（2）Pb熔点较低，在最后凝固阶段填补枝晶间的缩松间隙，提高致密度，有助于耐水压性；（3）改善铸件的切削加工性能。79、10-2锡青铜的合金牌号为ZCuSn10Zn2，成份：Sn9~11%,Zn1.5~3.5%,其余为Cu，锌的作用：（１）缩小合金的结晶温度范围，提高充型、补缩能力，减轻缩松倾向，提高气密性；（２）Ｚｎ溶入α－Ｃｕ固溶体中，具有固溶强化作用。一、名词解释HT200：是指抗拉强度不低于200Mpa的灰口铸铁QT500-7：是指抗拉强度不小于500MPa，伸长率不小于7的球墨铸铁。ZL201：铸造铝铜合金ZAlCu5Mn，是重要的耐热高强度铸铝合金，成份Cu4.5~5.3%，Mn0.6%~1.0%，Ti0.15~0.35%，其余为Al。ZL104：铸造铝硅镁系合金ZAlSi9Mn，成分为Si8.0...
