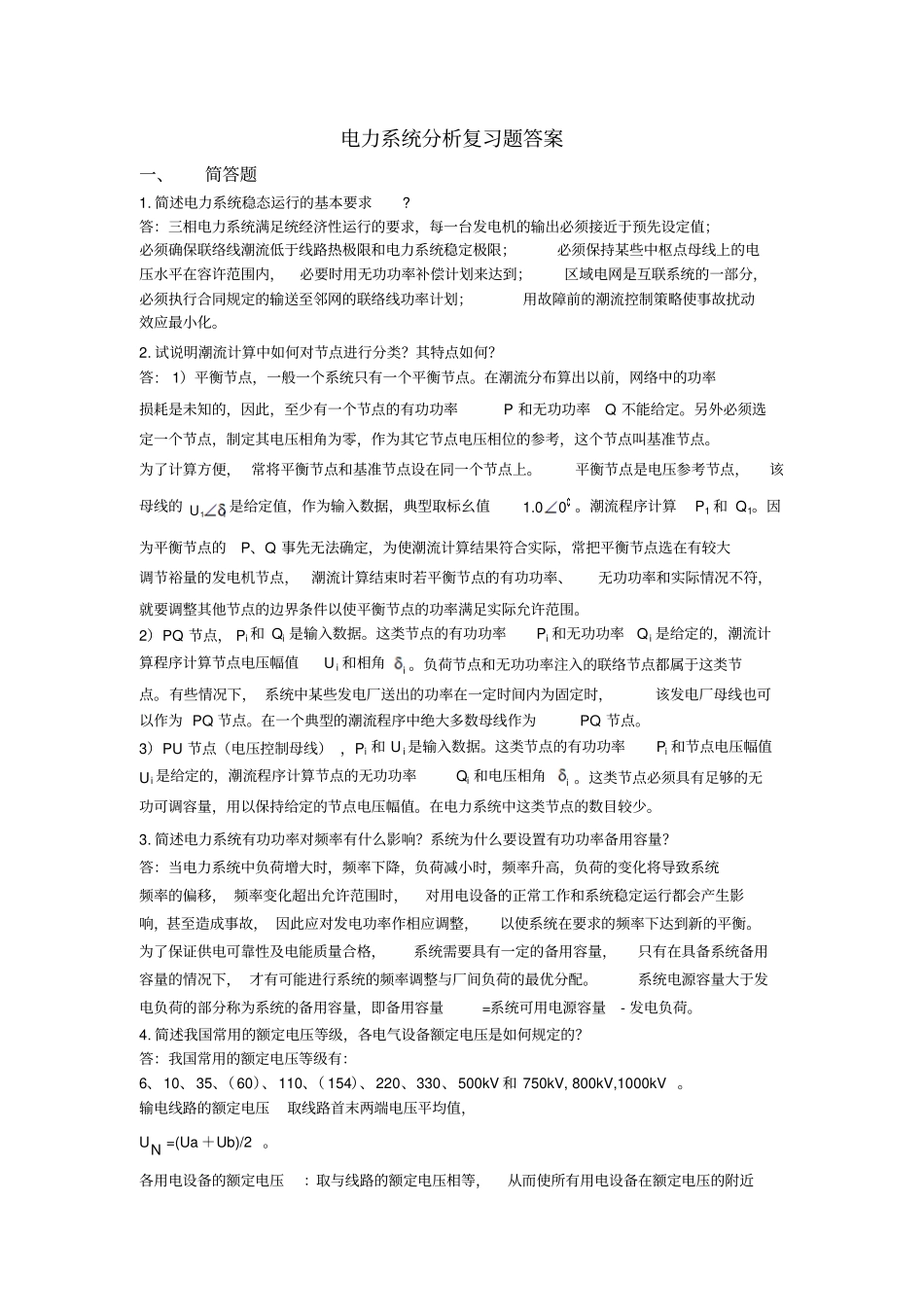

电力系统分析复习题答案一、简答题1.简述电力系统稳态运行的基本要求?答：三相电力系统满足统经济性运行的要求，每一台发电机的输出必须接近于预先设定值；必须确保联络线潮流低于线路热极限和电力系统稳定极限；必须保持某些中枢点母线上的电压水平在容许范围内，必要时用无功功率补偿计划来达到；区域电网是互联系统的一部分，必须执行合同规定的输送至邻网的联络线功率计划；用故障前的潮流控制策略使事故扰动效应最小化。2.试说明潮流计算中如何对节点进行分类？其特点如何？答:1）平衡节点，一般一个系统只有一个平衡节点。在潮流分布算出以前，网络中的功率损耗是未知的，因此，至少有一个节点的有功功率P和无功功率Q不能给定。另外必须选定一个节点，制定其电压相角为零，作为其它节点电压相位的参考，这个节点叫基准节点。为了计算方便，常将平衡节点和基准节点设在同一个节点上。平衡节点是电压参考节点，该母线的11U是给定值，作为输入数据，典型取标幺值1.00。潮流程序计算P1和Q1。因为平衡节点的P、Q事先无法确定，为使潮流计算结果符合实际，常把平衡节点选在有较大调节裕量的发电机节点，潮流计算结束时若平衡节点的有功功率、无功功率和实际情况不符，就要调整其他节点的边界条件以使平衡节点的功率满足实际允许范围。2）PQ节点，Pi和Qi是输入数据。这类节点的有功功率Pi和无功功率Qi是给定的，潮流计算程序计算节点电压幅值Ui和相角i。负荷节点和无功功率注入的联络节点都属于这类节点。有些情况下，系统中某些发电厂送出的功率在一定时间内为固定时，该发电厂母线也可以作为PQ节点。在一个典型的潮流程序中绝大多数母线作为PQ节点。3）PU节点（电压控制母线），Pi和Ui是输入数据。这类节点的有功功率Pi和节点电压幅值Ui是给定的，潮流程序计算节点的无功功率Qi和电压相角i。这类节点必须具有足够的无功可调容量，用以保持给定的节点电压幅值。在电力系统中这类节点的数目较少。3.简述电力系统有功功率对频率有什么影响？系统为什么要设置有功功率备用容量？答：当电力系统中负荷增大时，频率下降，负荷减小时，频率升高，负荷的变化将导致系统频率的偏移，频率变化超出允许范围时，对用电设备的正常工作和系统稳定运行都会产生影响，甚至造成事故，因此应对发电功率作相应调整，以使系统在要求的频率下达到新的平衡。为了保证供电可靠性及电能质量合格，系统需要具有一定的备用容量，只有在具备系统备用容量的情况下，才有可能进行系统的频率调整与厂间负荷的最优分配。系统电源容量大于发电负荷的部分称为系统的备用容量，即备用容量=系统可用电源容量-发电负荷。4.简述我国常用的额定电压等级，各电气设备额定电压是如何规定的？答：我国常用的额定电压等级有：6、10、35、（60）、110、（154）、220、330、500kV和750kV,800kV,1000kV。输电线路的额定电压取线路首末两端电压平均值，UN=(Ua＋Ub)/2。各用电设备的额定电压：取与线路的额定电压相等，从而使所有用电设备在额定电压的附近处运行。用电设备容许的电压偏移一般为5%，沿线电压降落一般为10%，因而要求线路始端电压为额定值的1.05倍，并使末端电压不低于额定值的0.95倍。发电机通常接于线路始端，因此发电机的额定电压为线路额定电压的1.05倍。UGN＝UN（1＋5％）变压器一次侧额定电压：取等同于用电设备额定电压，对于直接和发电机相联的变压器，其一次侧额定电压等于发电机的额定电压即：U1N＝UGN＝UN（1＋5％）变压器二次侧额定电压：取比线路额定电压高5%，因变压器二次侧额定电压规定为空载时的电压，而额定负荷下变压器内部电压降落约为5%。为使正常时变压器二次侧电压较线路额定电压高5%，变压器二次侧额定电压取比线路额定电压高10%。5.电能质量的三个主要指标是什么？各有怎样的要求？答：电压电压偏移是指电网实际电压与额定电压之差（代数差）。规定：用户端额定电压不应超过额定电压的：35KV级以上的用户为±5%；10KV及以下用户为±7%；低压照明用户为±5%-10%。频率我国标准频率是50Hz,一般频率波动应在±0.5Hz以内，对于精密仪器系统频率波动应在±0.2Hz以内。波形为正弦波，波形不能畸...
