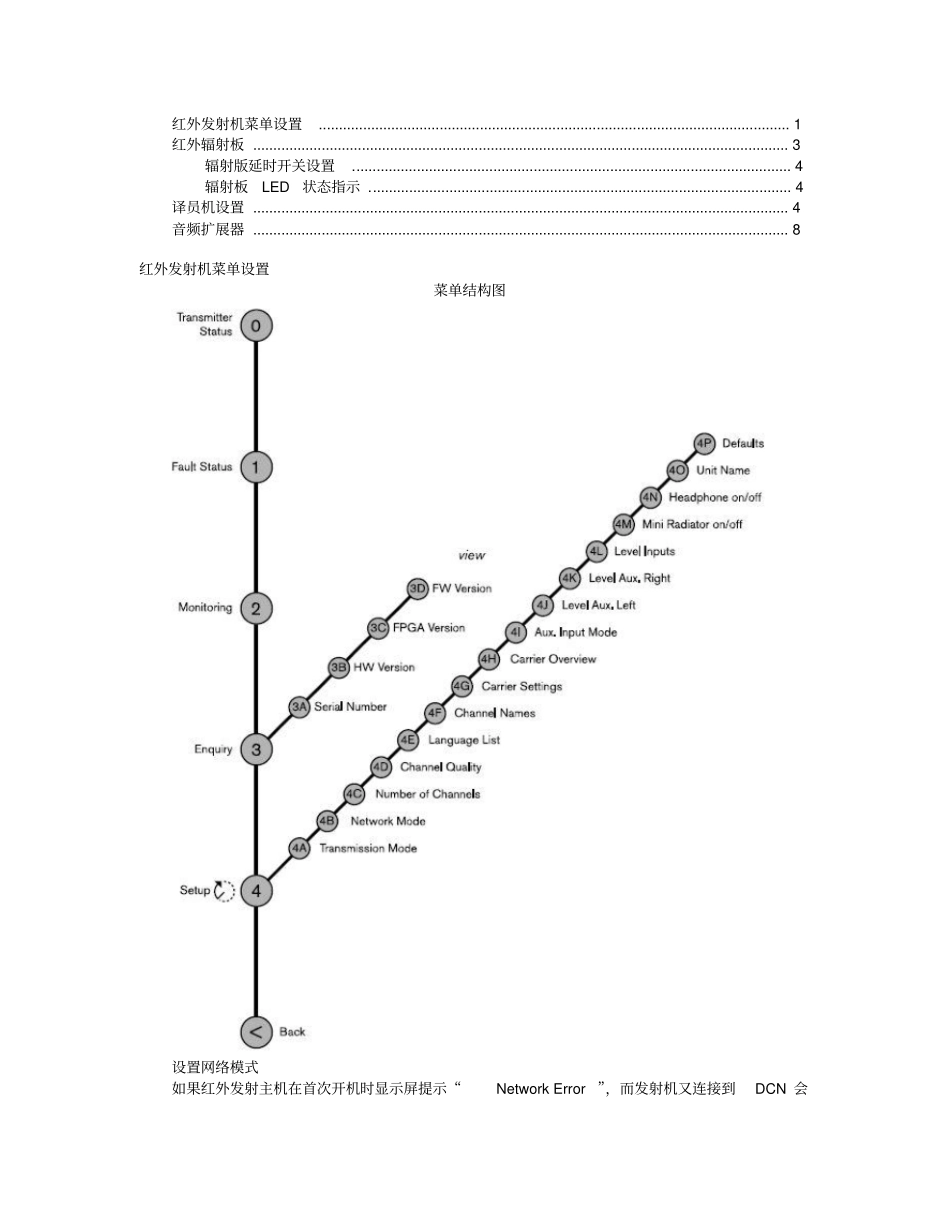

红外发射机菜单设置.....................................................................................................................1红外辐射板.....................................................................................................................................3辐射版延时开关设置.............................................................................................................4辐射板LED状态指示.........................................................................................................4译员机设置.....................................................................................................................................4音频扩展器.....................................................................................................................................8红外发射机菜单设置菜单结构图设置网络模式如果红外发射主机在首次开机时显示屏提示“NetworkError”，而发射机又连接到DCN会议系统，则需进入“4BNetworkMode”，将模式改为“Enabled”，即可启用光纤网络连接。设置通道数量最多可使用的数量取决于发射机的型号（4、8、16或32通道）和所选的质量模式。当DCN系统连接到发射机后，通道的数量自动被DCN设置。“Automatic”：自动选择到最大的通道数“Manual”：设置使用的通道的数量。当所选的数量超过允许的最大通道数量时，会出现一个星号。设置通道质量Integrus系统最多可以传送8个载波信号（具体数量取决于型号）。每个载波最多可以包含4个音频通道。每个载波具体可包含的音频通道数量取决于所需的音频质量。下表是每个载波中可能形成的通道结合。通道质量单声道普通音质单声道高音质立体声普通音质立体声高音质带宽每载波允许的通道数量44×10kHz212×10kHz1×20kHz212×10kHz1×10kHz（左）1×10kHz（右）111×20kHz1×10kHz（左）1×10kHz（右）22×10kHz（左）2×10kHz（右）22×20kHz11×20kHz（左）1×20kHz（右）在网络模式下，选择立体声音质，原始发言被分配给左通道，翻译声被分配给右声道。该配置也可以运用在语言学习中。启用∕禁用载波一般通道会自动分配给可用的载波。当某个载波的接收质量不好时，可以人工控制将此载波设为禁用。其后，通道会自动重新分配到下一个可用的载波。通过载波设置菜单（4G）可以将8个载波（0～7）中的任一个设为禁用。设置输入灵敏度每通道分别设置灵敏度红外辐射板辐射板接收发射机产生的载波信号并发射载有32个音频通道的红外辐射信号。它们与红外发射机的HFBNC插座相连。采用环路连接的方法，每路输出最多可以连接30个辐射板。当发射机开机后，辐射板也自动开机。没有收到载波时，辐射板转换到待机状态。辐射板具有温控保护状态，在红外发光二极管温度升到一定程度后，辐射板由全功率输出转变为半功率输出。如果温度过高，也可从半功率输出转变为待机状态。注：2为红外信号输入∕环路输出：用于连接发射机和辐射板，及将辐射板环路连接另一个辐射板。在BNC插座内的一个内置开关，能进行自动电缆终接。3为输出功率选择开关：选择辐射板的输出功率是全功率还是半功率输出。4补偿延时开关：两个10档开关，补偿由于电缆长度不同造成的延时差。辐射版延时开关设置1）在下面的情况，不需要计算电缆的信号延时：辐射板用等长电缆直接连接发射机辐射板采用环路连接，但干线上第一和最后一个辐射板的距离小于5m，并且在每路干线上的第一个辐射板与发射机的距离相等在此等情况下，将辐射板背面的延时开关设到0。2）用电缆长度测量法决定延时开关的位置1、查出所有电缆每米造成的信号延时。约为每米5.6纳秒2、测量发射机到每个辐射板的距离3、算出每个辐射板的电缆信号延时4、找出最大延时5、计算每个辐射板的信号延时与最大延时的差值6、将信号延时的差值除以33，四舍五入得出的整数就是辐射版信号延时开关的位置辐射板LED状态指示红色LED琥珀色LED状态开关待机状态关开辐射状态闪烁开开机时，信号初始化开开工作...
