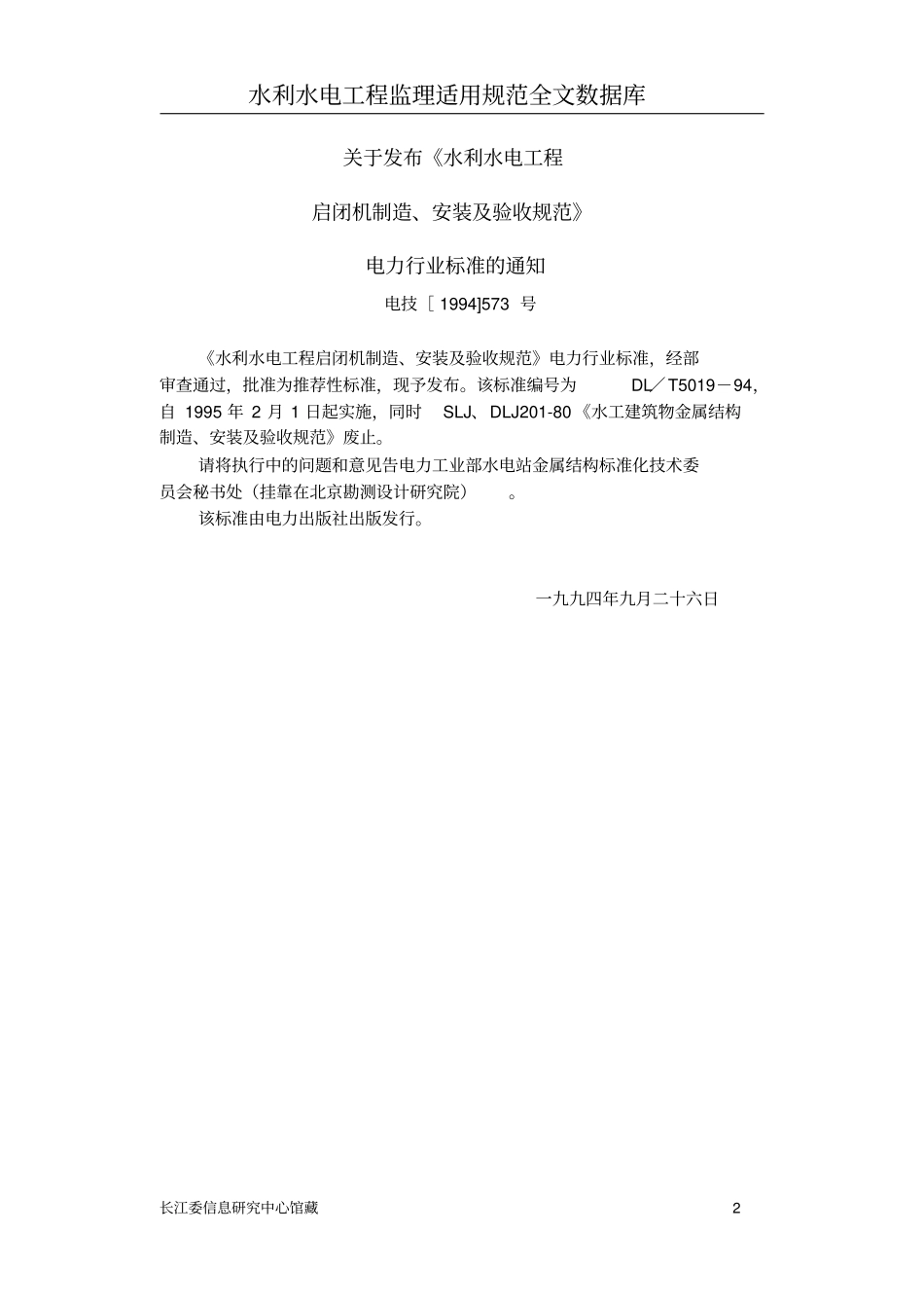

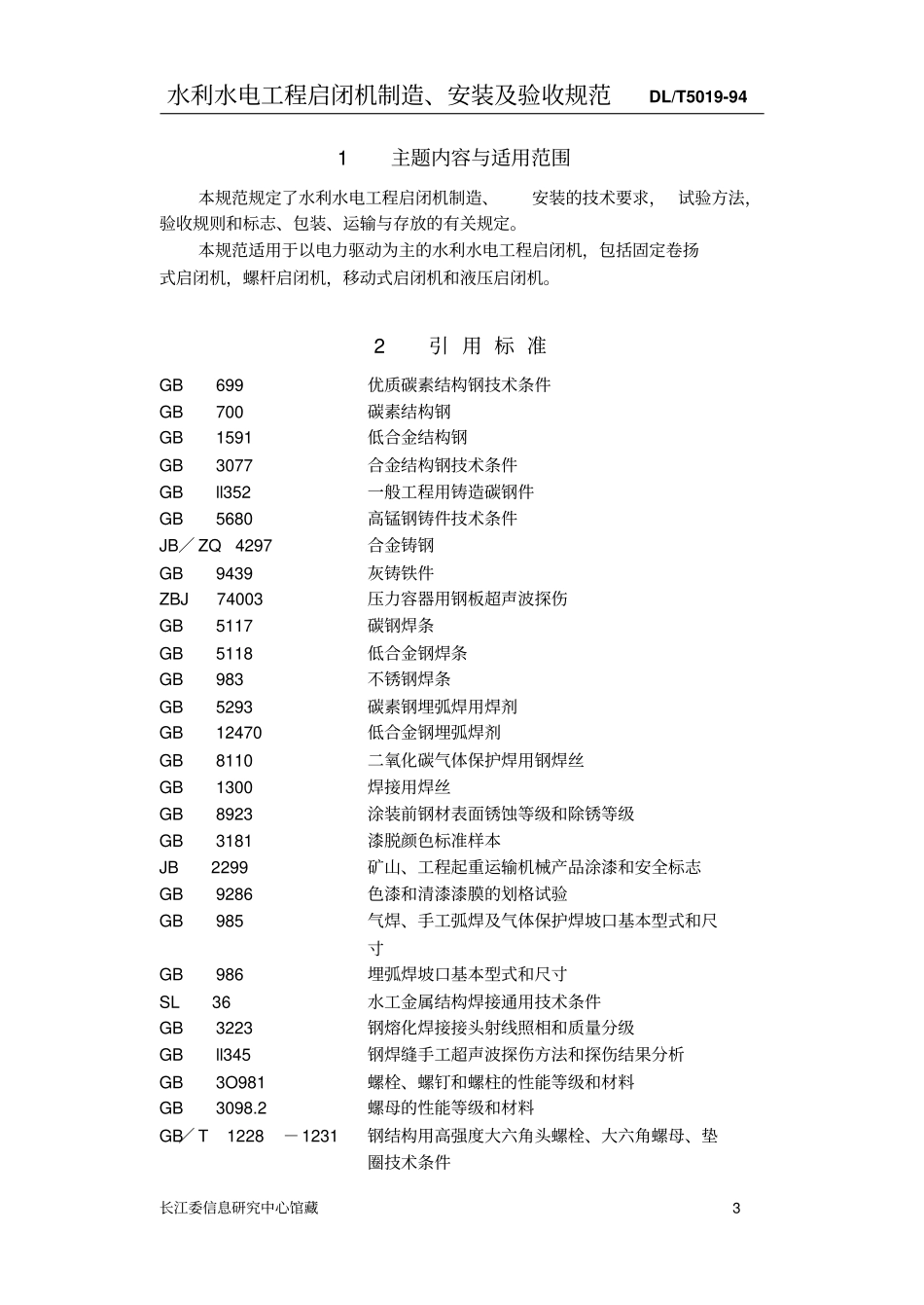

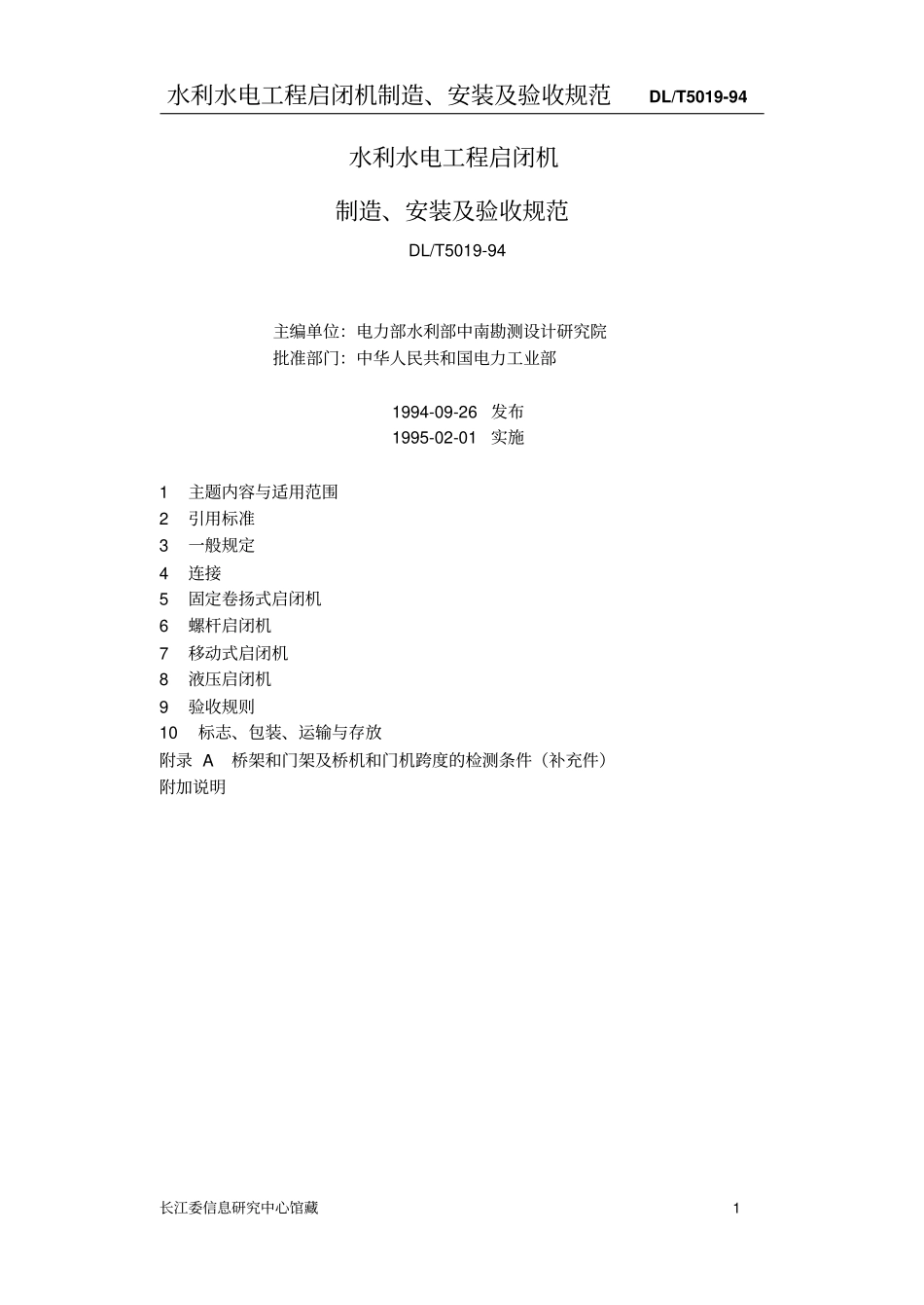

水利水电工程启闭机制造、安装及验收规范DL/T5019-94长江委信息研究中心馆藏1水利水电工程启闭机制造、安装及验收规范DL/T5019-94主编单位：电力部水利部中南勘测设计研究院批准部门：中华人民共和国电力工业部1994-09-26发布1995-02-01实施1主题内容与适用范围2引用标准3一般规定4连接5固定卷扬式启闭机6螺杆启闭机7移动式启闭机8液压启闭机9验收规则10标志、包装、运输与存放附录A桥架和门架及桥机和门机跨度的检测条件（补充件）附加说明水利水电工程监理适用规范全文数据库长江委信息研究中心馆藏2关于发布《水利水电工程启闭机制造、安装及验收规范》电力行业标准的通知电技［1994]573号《水利水电工程启闭机制造、安装及验收规范》电力行业标准，经部审查通过，批准为推荐性标准，现予发布。该标准编号为DL／T5019－94，自1995年2月1日起实施，同时SLJ、DLJ201-80《水工建筑物金属结构制造、安装及验收规范》废止。请将执行中的问题和意见告电力工业部水电站金属结构标准化技术委员会秘书处（挂靠在北京勘测设计研究院）。该标准由电力出版社出版发行。一九九四年九月二十六日水利水电工程启闭机制造、安装及验收规范DL/T5019-94长江委信息研究中心馆藏31主题内容与适用范围本规范规定了水利水电工程启闭机制造、安装的技术要求，试验方法，验收规则和标志、包装、运输与存放的有关规定。本规范适用于以电力驱动为主的水利水电工程启闭机，包括固定卷扬式启闭机，螺杆启闭机，移动式启闭机和液压启闭机。2引用标准GB699优质碳素结构钢技术条件GB700碳素结构钢GB1591低合金结构钢GB3077合金结构钢技术条件GBll352一般工程用铸造碳钢件GB5680高锰钢铸件技术条件JB／ZQ4297合金铸钢GB9439灰铸铁件ZBJ74003压力容器用钢板超声波探伤GB5117碳钢焊条GB5118低合金钢焊条GB983不锈钢焊条GB5293碳素钢埋弧焊用焊剂GB12470低合金钢埋弧焊剂GB8110二氧化碳气体保护焊用钢焊丝GB1300焊接用焊丝GB8923涂装前钢材表面锈蚀等级和除锈等级GB3181漆脱颜色标准样本JB2299矿山、工程起重运输机械产品涂漆和安全标志GB9286色漆和清漆漆膜的划格试验GB985气焊、手工弧焊及气体保护焊坡口基本型式和尺寸GB986埋弧焊坡口基本型式和尺寸SL36水工金属结构焊接通用技术条件GB3223钢熔化焊接接头射线照相和质量分级GBll345钢焊缝手工超声波探伤方法和探伤结果分析GB3O981螺栓、螺钉和螺柱的性能等级和材料GB3098.2螺母的性能等级和材料GB／T1228－1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件水利水电工程监理适用规范全文数据库长江委信息研究中心馆藏4GB3632－3633钢结构用扭剪型高强度螺栓连接副型式尺寸与技术条件GB1102圆股钢丝绳GB5972起重用钢丝绳检验和报废实用规范GB6067起重机械安全规程GB1801公差与配合GB5014弹性柱销联轴器JB／ZQ4382齿式联轴器技术条件GB1184形状和位置公差数值GB10095渐开线圆柱齿轮精度SD315固定卷扬式启闭机通用技术条件GB5796.4梯形螺纹公差GB10089圆柱蜗杆、蜗轮精度JB2854铸铁讲机械加工余量尺寸公差和重量偏差GB197普通螺纹公差带GB4628桥式起重机圆柱车轮GB1235O形橡胶密封圈SJD81电力建设施工及验收技术规范GB1497低压电器基本标准JB8产品标牌GB4879防锈包装3一般规定3．1设计原则3．1．1启闭机的设计应技术先进、经济合理、安全可靠、安装维修方便，应符合国家有关设计规范的规定。3.1.2启闭机的结构及拼装型式应合理和简化，并符合国家关于铁路和公路运输的有关规定。3．1．3启闭机的零部件应力求系列化、通用化和标准化。3．1．4启闭机的工作环境温度为-25～＋40℃。3．2技术资料3．2．1启闭机制造前应具备下列资料：（1）总图、装配图和零件图；（2）主要材料出厂质量证书；(3)外购件出厂合格证。3．2．2启闭机安装前，应具备下列资料：（1）主要零件及结构件的材质证明文件、化验与试验报告；（2）焊接件的焊缝质量检验记录与无损探伤报告；水利水电工程启闭机制造、安装及验收规范DL/T5019-94长江委信息研究中心馆藏5（3)大型铸、锻件的探伤检验报告；（4）主要零件的热处理试验报告；（5）主要部件的装配检查记录；（6）零部件的重大缺陷处...
