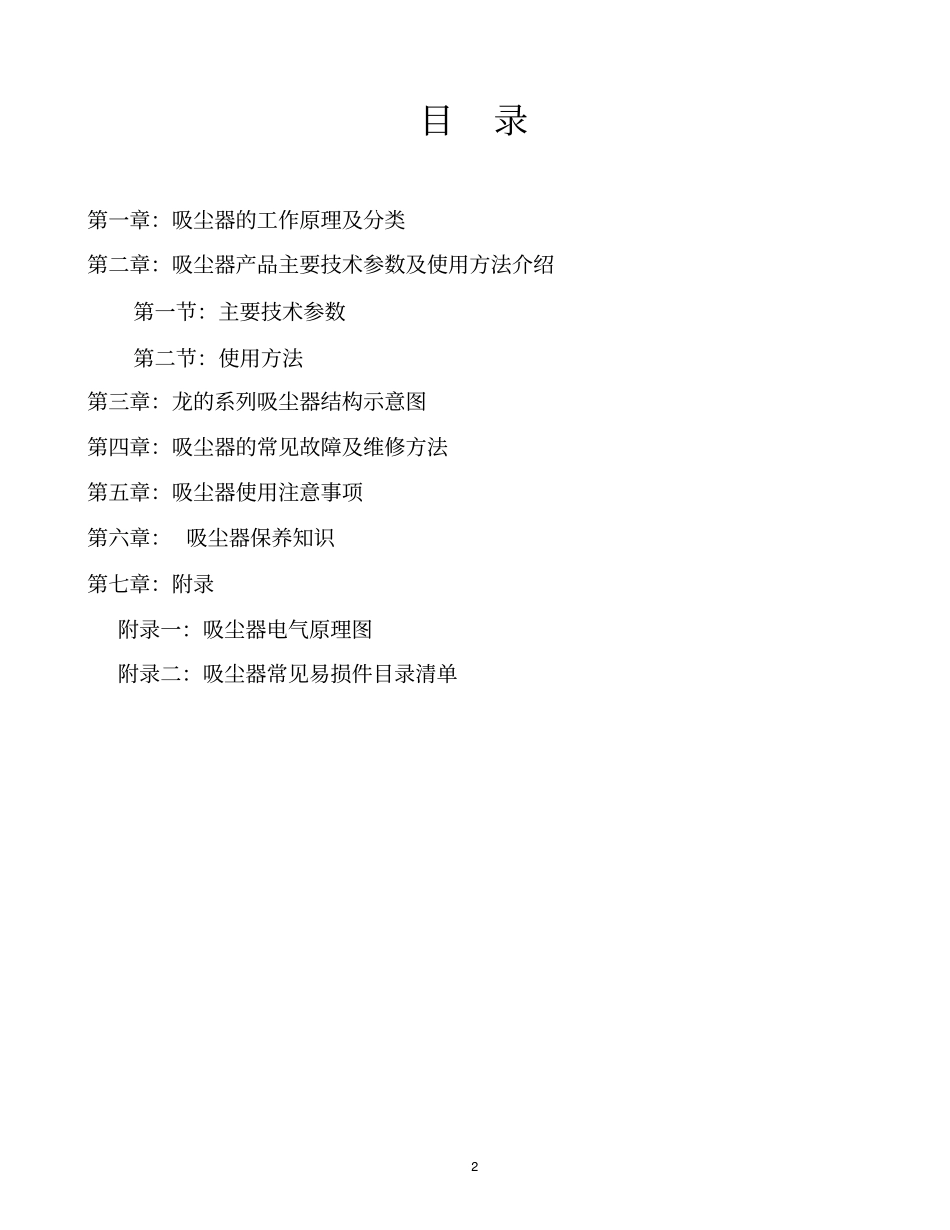

中山市龙的家电销售有限公司真空吸尘器维修手册更新日期：制定：批准：2目录第一章：吸尘器的工作原理及分类第二章：吸尘器产品主要技术参数及使用方法介绍第一节：主要技术参数第二节：使用方法第三章：龙的系列吸尘器结构示意图第四章：吸尘器的常见故障及维修方法第五章：吸尘器使用注意事项第六章：吸尘器保养知识第七章：附录附录一：吸尘器电气原理图附录二：吸尘器常见易损件目录清单3第一章：吸尘器的工作原理及分类利用电动机带动叶轮高速旋转，使集尘室内形成局部真空。当室内外压差加大到一定程度后，灰尘便随气流一起被吸入尘袋内，经过滤，将灰尘分离存留于尘袋内，排出过滤后的洁净空气。其过程简单分为：起尘、吸尘、滤尘四步，核心是吸尘和滤尘。目前市场上销售的吸尘器种类比较多，根据过滤原理、外形及适用范围的不同，主要可以分为以下几种:桶式吸尘器：适用于大型企事业单位、酒店、工厂、工地、办公室或其它公共场合。卧式吸尘器：家居清洁或公司局部清洁时采用。手提式吸尘器：可用于清洁书架、家具、衣柜、电器（如音响、电脑）等处的灰尘，非常方便。4第二章：吸尘器产品型号主要技术参数、使用方法介绍第一节：主要技术参数产品型号功率(W)集尘容量(L)最大真空度(pa)噪音(dB)备注NK-115K8000.516000≤78NK-1228000.516000≤82NK-1254000.312200≤78NK-1188000.516000≤82NK-128800118000≤78NK-108A(W)1200224000≤78NK-130AS14001.627000≤76NK-130A14001.627000≤76NK-191A1100222000≤72NK-120A1200226000≤78NK-156A14002.524000≤73NK-157A1600425000≤72NK-158A1600525000≤73NK-136A1800226000≤76NK-10414001622000≤78NK-10512501519000≤70NK-10615003020000≤72NK-10920007021000≤72NK-103A13501220000≤NK-161700.33500≤72NK-1601200123000≤73NK-1671200123000≤73NK-151A1200120000≤NK-152A1100120000≤5第二节：吸尘器使用方法介绍1、手提式吸尘器1、如附件装配示意图所示，视使用场所把附件组装好。2、如开关示意图所示，把开关按钮拨到“”的位置开启电源。使用完毕将开关按钮拨到“”的位置关闭电源。3、如果需要使用背带来操作，就如背带装配示意图所示安装背带，使用时背带可按使用者自身的需要调节背带的长度。4、吸尘器使用完毕后，按前盖开启示意图所示按下前盖扣（按钮），然后打开前盖。再按滤尘袋取出示意图所示，取出滤尘袋把前盖（集尘室）内的垃圾清理掉。按上述步骤反向操作，把滤尘袋、前盖安装妥当。※使用小窍门：如果你嫌清洁滤尘袋是一件麻烦的事，现在就教你一个偷懒的办法。在使用前拿一块足够大的纸巾（单层）盖在滤尘袋无纺布的一面，然后再安装好。使用后只要把纸巾去掉，就不用经常清洁滤尘袋了。2、卧式吸尘器1、软管与吸尘器的连接①将软管上的主吸管两侧按钮捏住或主吸管上的锁扣按下，对准吸尘器进风口按下，直至其锁住为止。②拆卸软管时，先按住主吸管两侧的按钮或主吸管上的锁扣按下，然后向外拔出即可。2、调风弯管与接管连接时，将接管管径较大的一端插入调风弯管上，然后用力转动使之连接牢固。接管与接管的连接跟前述方法一样。3、接管与地刷连接时，将接管管径较细一端插入地刷管内，然后用力转动使之连接牢固。（沙发刷的连接与地刷相同）4、电源线①拉出电源线，最长可拉出至黄色标志处，严禁超过红色标志。②使用完毕后，卷回电源线，请从插座上拔下插头，并按下吸尘器后部的“”电源线收线按钮即可。5、将插头插入电源插座后，按下吸尘器后部的“”电源开关按钮，开启吸尘器。使用完毕后再按一次电源开关，关闭吸尘器。6、在吸尘器启动的状态下，拔动调速滑钮，即可实现无级调速来控制吸力，当拔至“MAX”处时，吸力最大，“MIN”处时，吸力最小。67、除了调速滑钮（机调或电子手柄调速）外，在调风弯管处的风量调节块也可以实现吸力调控（微调）。向前推，吸力减小，向后推，吸力增大。8、存放时，将接管上的塑料挂架插入吸尘器主机底部近提手处的挂架糟内。9、在沙发、窗帘或装饰面上吸尘可使用沙发刷。10、在普通场合如吸地毯、地板时，使用地刷吸尘即可，地刷吸地毯或地板时所处状态分...
