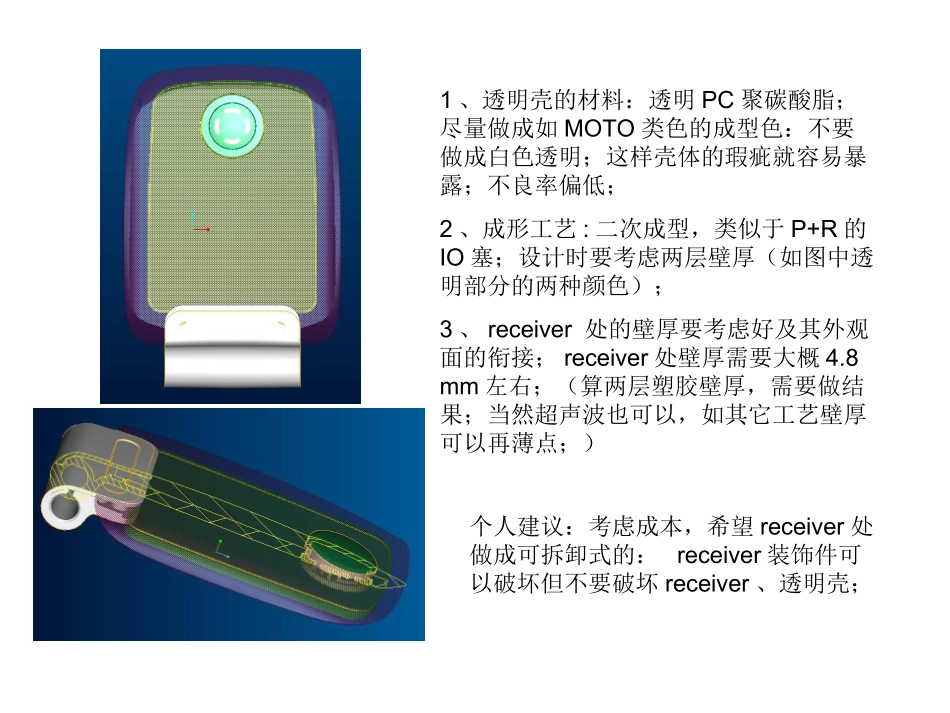

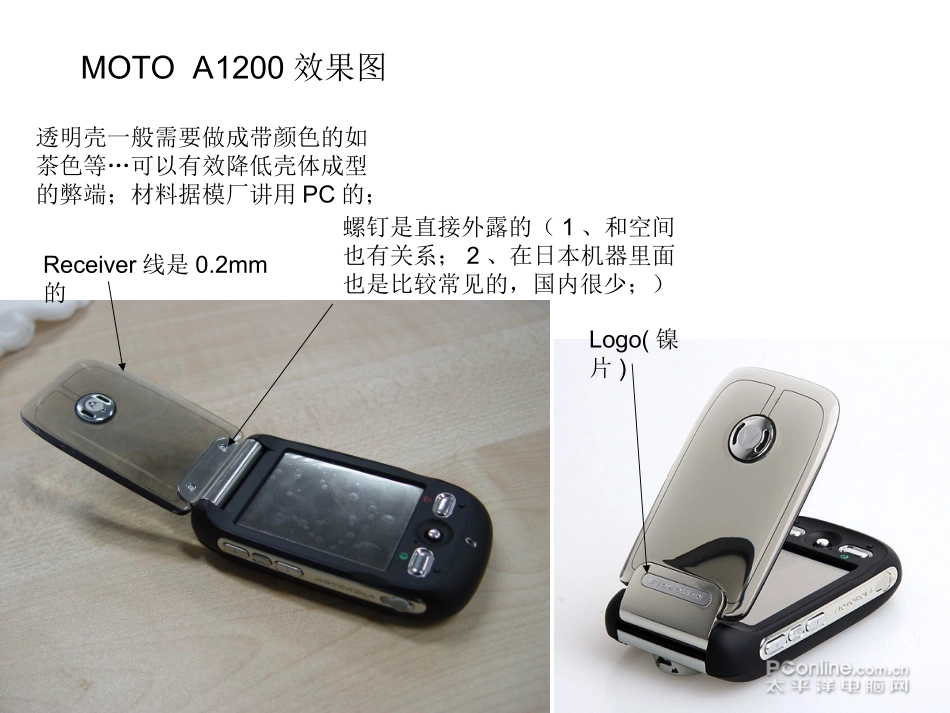

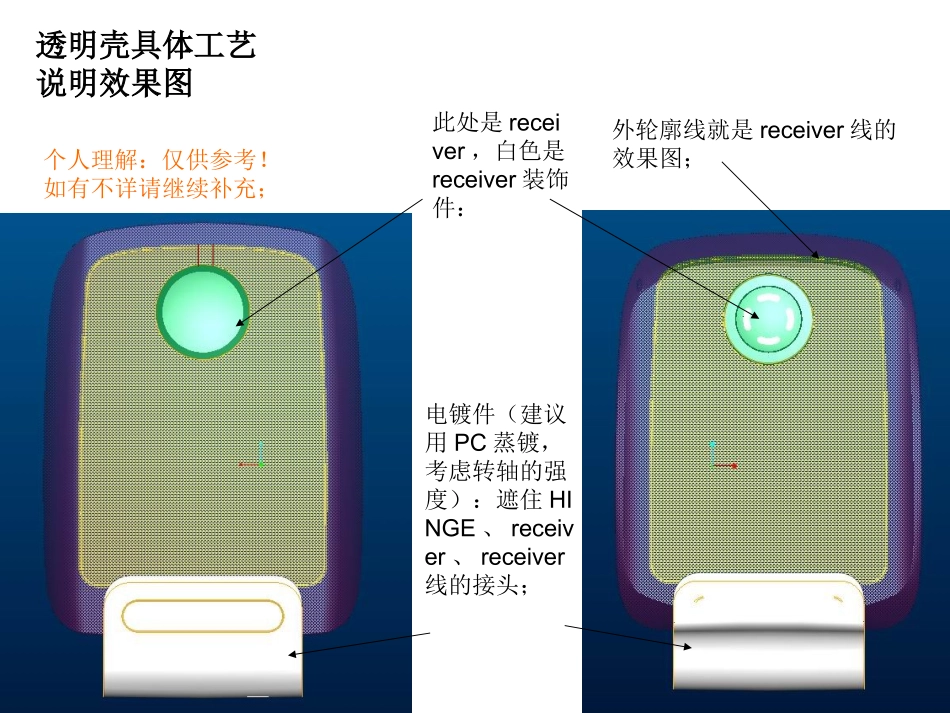

MOTOA1200效果图Logo(镍片)Receiver线是0.2mm的透明壳一般需要做成带颜色的如茶色等…可以有效降低壳体成型的弊端；材料据模厂讲用PC的；螺钉是直接外露的（1、和空间也有关系；2、在日本机器里面也是比较常见的，国内很少；）透明壳具体工艺说明效果图电镀件（建议用PC蒸镀，考虑转轴的强度）：遮住HINGE、receiver、receiver线的接头；外轮廓线就是receiver线的效果图；此处是receiver，白色是receiver装饰件：个人理解：仅供参考！如有不详请继续补充；1、透明壳的材料：透明PC聚碳酸脂；尽量做成如MOTO类色的成型色：不要做成白色透明；这样壳体的瑕疵就容易暴露；不良率偏低；2、成形工艺:二次成型，类似于P+R的IO塞；设计时要考虑两层壁厚（如图中透明部分的两种颜色）；3、receiver处的壁厚要考虑好及其外观面的衔接；receiver处壁厚需要大概4.8mm左右；（算两层塑胶壁厚，需要做结果；当然超声波也可以，如其它工艺壁厚可以再薄点；）个人建议：考虑成本，希望receiver处做成可拆卸式的：receiver装饰件可以破坏但不要破坏receiver、透明壳；第一步：拆件，先成型如上图所示；也就是线的形状（模厂自己分，可能保密的缘故；）1、注塑成型时先把线和receiver焊接好后、固定好receiver、箭头处线是靠模具拉住：控制receiver处线笔直的出来；模厂希望线和receiver连在一起构成一个回路，可以两端靠模具拉住:receiver直接在模具内一起成型出来；个人建议分开好：控制rece的良率；线槽位置，需要跑滑块receiver这一端靠模具再次拉住；这样线可以很好的埋到壳里面，不会再次注塑时被冲跑！线的形状第二步：把线顺着跑的滑块槽弄好，并让模具拉住另一端；第一次成型的成品第三步：第二次成型；如图中白色壳体；线会从缺口处留出；剪开、焊到需要转接的FPC或带保护的转接线上；磁铁
