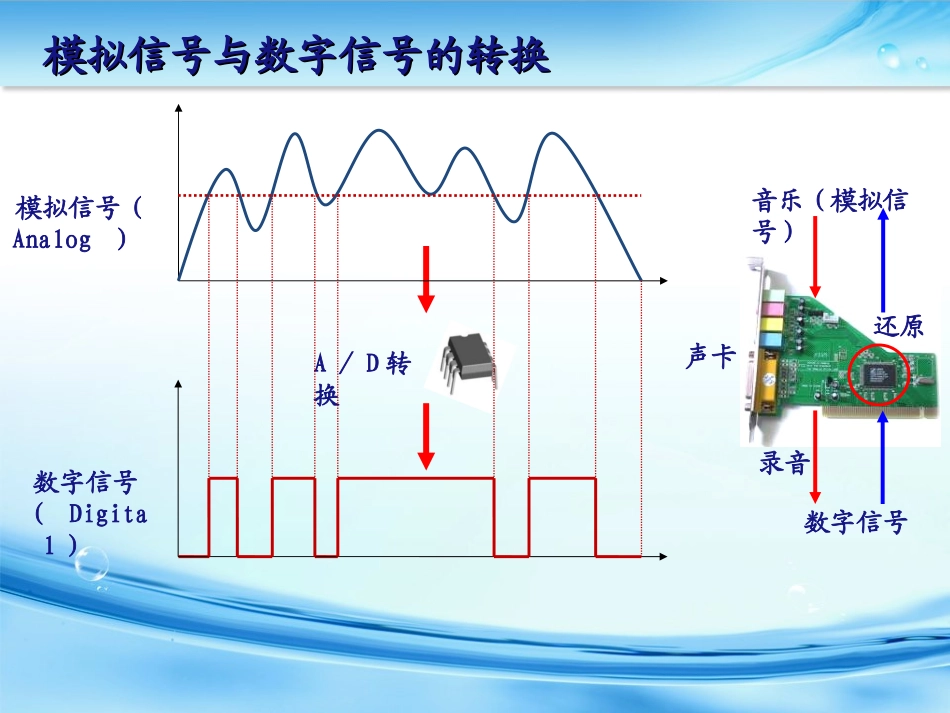

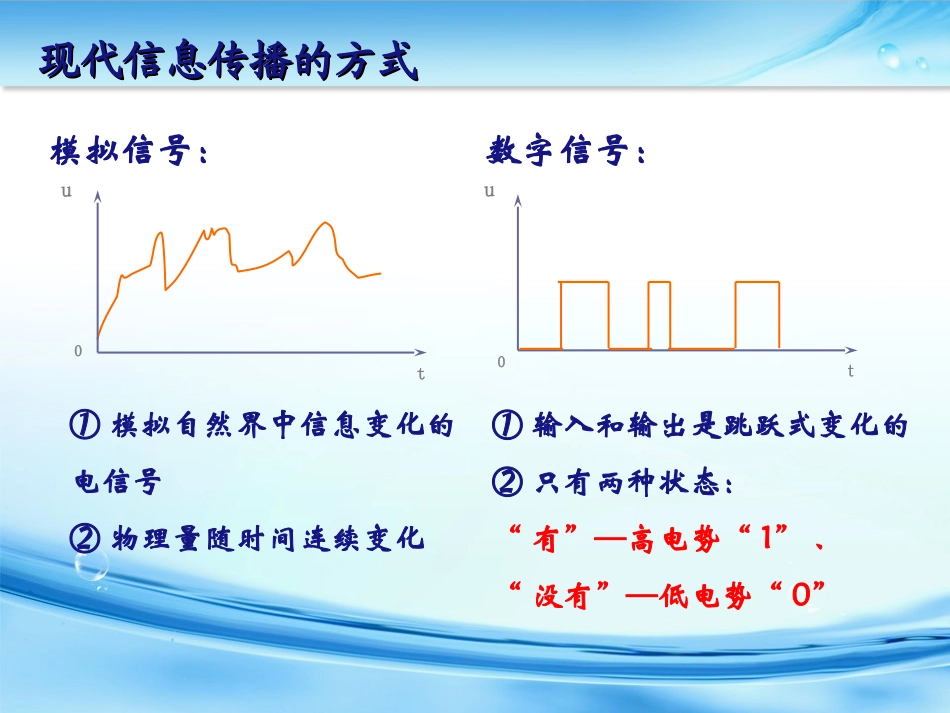

0utut0现代信息传播的方式现代信息传播的方式模拟信号：数字信号：①模拟自然界中信息变化的电信号②物理量随时间连续变化①输入和输出是跳跃式变化的②只有两种状态：“有”—高电势“1”、“没有”—低电势“0”模拟信号与数字信号的转换模拟信号与数字信号的转换模拟信号（Analog）数字信号（Digital）音乐(模拟信号）数字信号声卡录音还原A／D转换简单的逻辑电路门电路简介门电路简介数字电路主要研究电路的逻辑关系,数字电路中最基本的逻辑电路是门电路“门”就是一种开关，在一定条件下它允许信号通过，如果条件不满足，信号则被挡在“门”外门电路是一种有一个或多个输入端，只有一个输出端的开关电路，是数字电路的基本单元“与”门、“或”门、“非”门电路的逻辑功能电路的逻辑功能““与”门与”门（1）如果一个事件的几个条件都满足后,该事件才能发生.这种关系叫“与”逻辑关系.具有“与”逻辑关系的电路，称为“与”门.条件结果ABY（2）符号AYB&““与”门电路与”门电路ABYV输入输出ABY000110110001演示实验1：两个信号源AButtYut16V016V0&电路的逻辑功能电路的逻辑功能““或”门或”门（1）如果几个条件中,只要有一个条件得到满足,某事件就会发生.这种关系叫“或”逻辑关系.具有“或”逻辑关系的电路称为“或”门.（2）符号AYB≥1结果结果条件AYB““或”门电路或”门电路输入输出ABY000110110111演示实验2：ABYV16V016V0两个信号源Ytu≥1AButt电路的逻辑功能电路的逻辑功能““非”门非”门（1）输出状态和输入状态呈相反的逻辑关系,叫做“非”逻辑关系,具有“非”逻辑关系的电路叫“非”门.（2）符号：AY1条件结果AL输入输出AY0110““非”门电路非”门电路输入输出0VYutAut如图，一个火警报警装置的逻辑电路图。是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。RX+5V电铃0V火警报警装置PD例题例题tRtR（1）要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？（2）为什么温度高时电铃会被接通？（3）为了提高该电路的灵敏度，即报警温度调得较低，R的值应大一些还是小一些？电压变化电压变化温度变化温度变化继电器继电器电铃电铃热敏电阻门电路自然光自然光路灯自动控制门电路对比思考对比思考1EJR0R增大电阻增大电阻““与非”、“或非”与非”、“或非”AYB&AY1AY&BAYB≥1AY1AY≥1B（课本P.77.第四题）ABY001011101110ABY001010100110““与非”门与非”门““或非”门或非”门AB&CD&AY1CD≥1AB&CD&Y≥1““与或非”门与或非”门逻辑关系ABZ结果结果条件“与”逻辑关系结果“或”逻辑关系结果条件ABZA“非”逻辑关系结果Z条件输入输出ABY000010100111真值表输入输出AY0110与门或门非门输入输出ABY000011101111符号AY1AYB&AYB≥1ABY≥1＆1““与或非”与或非”逐个分析各门电路的逻辑关系，列出真值表：输入输出ABY000110110010谢谢！
