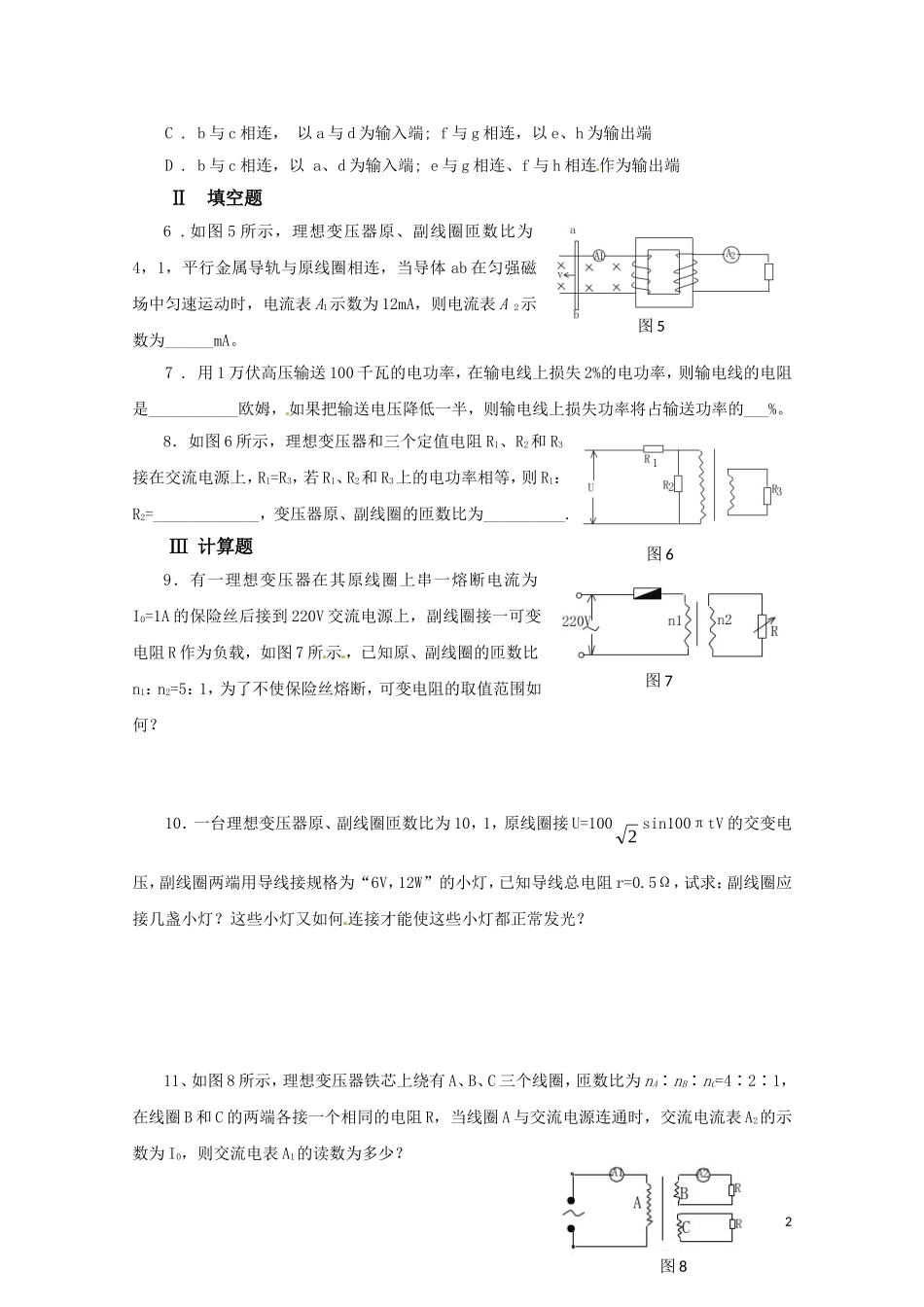

变压器同步测试题Ι选择题1.如图1所示,变压器输入交变电压U一定,两个副线圈的匝数为n2和n3,把一电阻先后接在a、b间和c、d间时,安培表的示数分别为I和I’,则I:I’为()A.n22,n32B.2n,3nC.n2,n3D.n32,n222.有一个理想变压器,原线圈1200匝,副线圈400匝,现在副线圈上接一个变阻器R,如图2所示,则下列说法中正确的是()A.安培表A1与A2的示数之比为3,1B.伏特表V1与V2的示数之比为3,1C.当变阻器滑动头向下移动时,原线圈的输入功率将增加D.原、副线圈的功率之比为3,13.如图3,一理想变压器原副线圈匝数比为4,1,图中五只电灯完全相同,若B、C、D、E都能正常发光,则A灯()A.一定能正常发光B.比正常发光暗C.比正常发光亮D.一定被烧坏4.在某交流电路中,有一正在工作的变压器,原副线圈匝数分别为n1=600,n2=120,电源电压U1=220V,原线圈中串联一个0.2A的保险丝,为了保证保险丝不被烧坏,则()A.负载功率不超过44wB.副线圈电流最大值不能超过1AC.副线圈电流有效值不能超过1AD.副线圈电流有效值不能超过0.2A5.如图4所示,一理想变压器的原副线圈分别由双线圈ab和cd(匝数都为n1)、ef和gh(匝数都为n2)组成,用I1和U1表示输入电流和电压,I2和U2表示输出电流和电压。在下列四种连接法中,符合关系U1/U2=n1/n2,I1/I2=n2/n1的有A.a与c相连,b与d相连作为输入端;e与g相连、f与h相连作为输出端B.a与c相连,b与d相连作为输入端;f与g相连、以e、h为输出端1图1图2图3图4C.b与c相连,以a与d为输入端;f与g相连,以e、h为输出端D.b与c相连,以a、d为输入端;e与g相连、f与h相连作为输出端Ⅱ填空题6.如图5所示,理想变压器原、副线圈匝数比为4,1,平行金属导轨与原线圈相连,当导体ab在匀强磁场中匀速运动时,电流表A1示数为12mA,则电流表A2示数为______mA。7.用1万伏高压输送100千瓦的电功率,在输电线上损失2%的电功率,则输电线的电阻是___________欧姆,如果把输送电压降低一半,则输电线上损失功率将占输送功率的___%。8.如图6所示,理想变压器和三个定值电阻R1、R2和R3接在交流电源上,R1=R3,若R1、R2和R3上的电功率相等,则R1:R2=_____________,变压器原、副线圈的匝数比为__________.Ⅲ计算题9.有一理想变压器在其原线圈上串一熔断电流为I0=1A的保险丝后接到220V交流电源上,副线圈接一可变电阻R作为负载,如图7所示,已知原、副线圈的匝数比n1:n2=5:1,为了不使保险丝熔断,可变电阻的取值范围如何?10.一台理想变压器原、副线圈匝数比为10,1,原线圈接U=1002sin100πtV的交变电压,副线圈两端用导线接规格为“6V,12W”的小灯,已知导线总电阻r=0.5Ω,试求:副线圈应接几盏小灯?这些小灯又如何连接才能使这些小灯都正常发光?11、如图8所示,理想变压器铁芯上绕有A、B、C三个线圈,匝数比为nA∶nB∶nC=4∶2∶1,在线圈B和C的两端各接一个相同的电阻R,当线圈A与交流电源连通时,交流电流表A2的示数为I0,则交流电表A1的读数为多少?2图5图6图7图812、将电阻R1和R2如图9甲所示接在变压器上,变压器原线圈接在电压恒为U的交流电源上,R1和R2上的电功率之比为2:1,若其它条件不变,只将R1和R2改成如图乙接法,R1和R2上的功率之比为1:8。若甲图中原线圈电流为I1,乙图中原线圈电流为I2,求:(1)两组副线圈的匝数之比;(2)I1和I2之比。【答案与提示】选择题1.(A)(提示:先求电压比)2.(B)(C)3.(A)(提示:看电流是否相等)4.(A)(C)5.(A)(C)(提示:注意连接后线圈的绕向是相同还是相反)填空题6.0(提示:原线圈上是恒定电压)7.2088.1,42,1(提示:R3功率即输出功率,应等于输入功率。因为32RRPP,故有原线圈上功率与R2功率相等,它们电压相同,所以R2上电流与原线圈电流相等)计算题9.大于8.8Ω10.4盏,并联3图911、此题如果轻易用电流强度与匝数成反比的关系来解,即ABBAnnII得出IA=0.5I0就错了。应该注意到变压器副线圈有多组,电流反比关系不成立,但电压与匝数成正比的关系还是成立的,应先根据这一关系求出C组线圈电压,再根据R相等的条件求出C组电流,由BCBCnnUU和RUIcc,得IC=0.5I0.此后利用关系式n...
