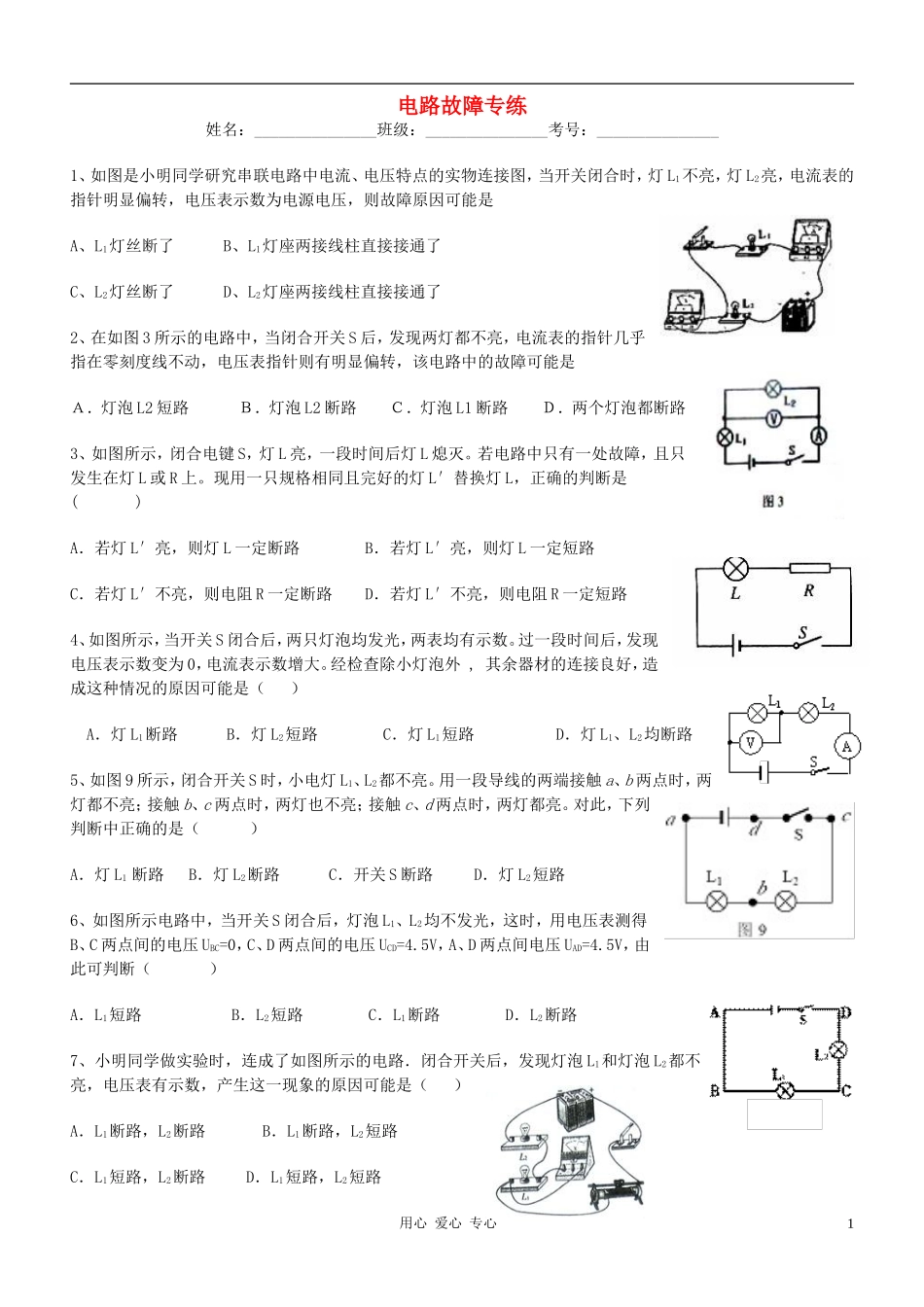

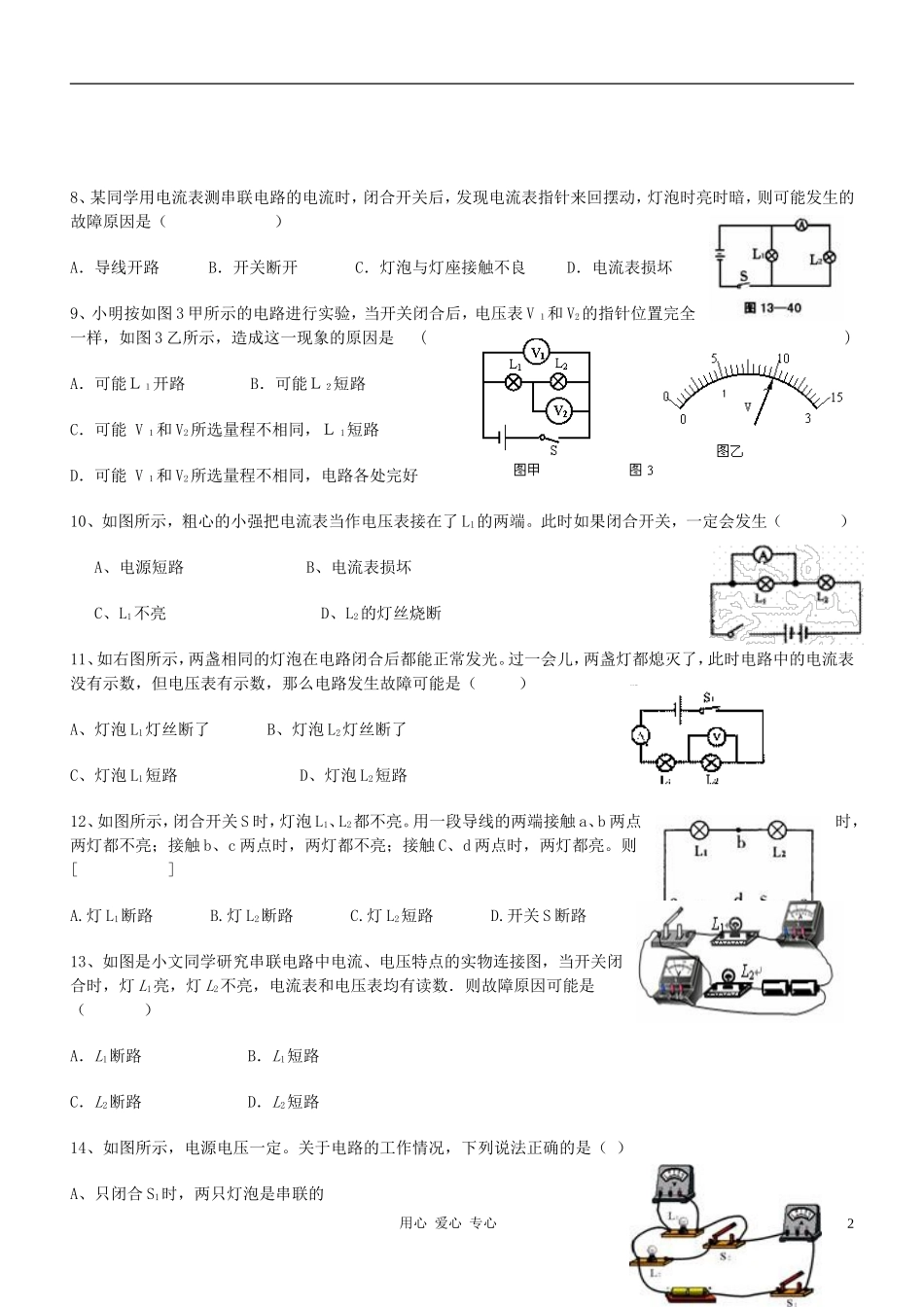

电路故障专练姓名：_______________班级：_______________考号：_______________1、如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是A、L1灯丝断了B、L1灯座两接线柱直接接通了C、L2灯丝断了D、L2灯座两接线柱直接接通了2、在如图3所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是Ａ．灯泡L2短路Ｂ．灯泡L2断路Ｃ．灯泡L1断路Ｄ．两个灯泡都断路3、如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是()A．若灯L′亮，则灯L一定断路B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路D．若灯L′不亮，则电阻R一定短路4、如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外,其余器材的连接良好，造成这种情况的原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路5、如图9所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路6、如图所示电路中，当开关S闭合后，灯泡L1、L2均不发光，这时，用电压表测得B、C两点间的电压UBC=0，C、D两点间的电压UCD=4.5V，A、D两点间电压UAD=4.5V，由此可判断（）A．L1短路B．L2短路C．L1断路D．L2断路7、小明同学做实验时，连成了如图所示的电路．闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是（）A．L1断路，L2断路B．L1断路，L2短路C．L1短路，L2断路D．L1短路，L2短路用心爱心专心18、某同学用电流表测串联电路的电流时，闭合开关后，发现电流表指针来回摆动，灯泡时亮时暗，则可能发生的故障原因是（）A．导线开路B．开关断开C．灯泡与灯座接触不良D．电流表损坏9、小明按如图3甲所示的电路进行实验，当开关闭合后，电压表V１和V2的指针位置完全一样，如图3乙所示，造成这一现象的原因是()A．可能Ｌ１开路B．可能Ｌ２短路C．可能V１和V2所选量程不相同，Ｌ1短路D．可能V１和V2所选量程不相同，电路各处完好10、如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（）A、电源短路B、电流表损坏C、L1不亮D、L2的灯丝烧断11、如右图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是（）A、灯泡L1灯丝断了B、灯泡L2灯丝断了C、灯泡L1短路D、灯泡L2短路12、如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则[]A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路13、如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路14、如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（）A、只闭合S1时，两只灯泡是串联的用心爱心专心2B、若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C、若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D、若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏15、如图所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是()A、L1灯丝断了B、L2灯丝断了C、电流表损坏D、L2灯炮处短路16、图为某同学测定电阻的电路图，如果他在操作中不慎将两电表位置对调了一下，则开关闭合后（）A．电流表、电压表均被烧坏B．电流表烧坏，电压表示数为零C．电流表示数几乎为零，电压...
