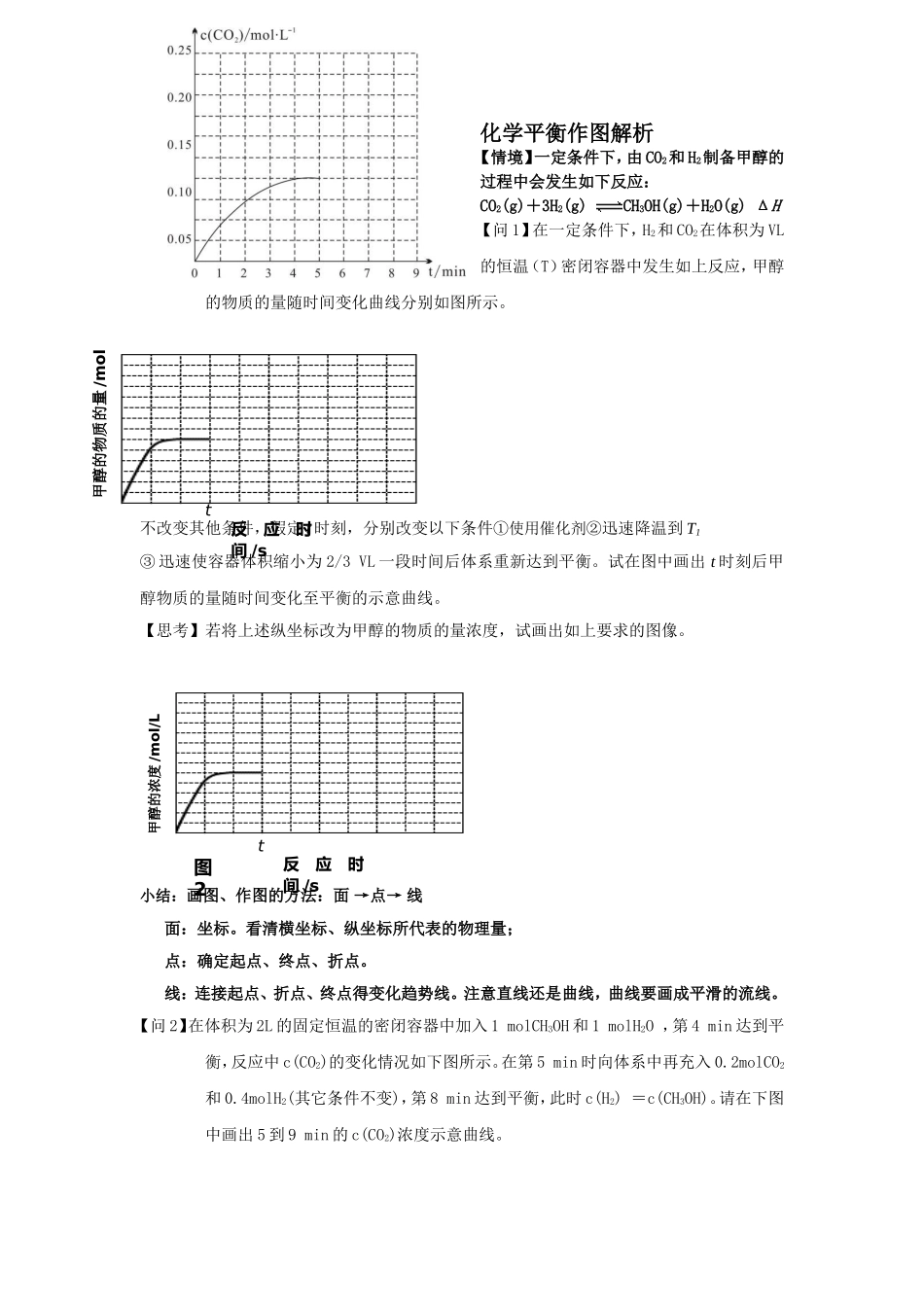

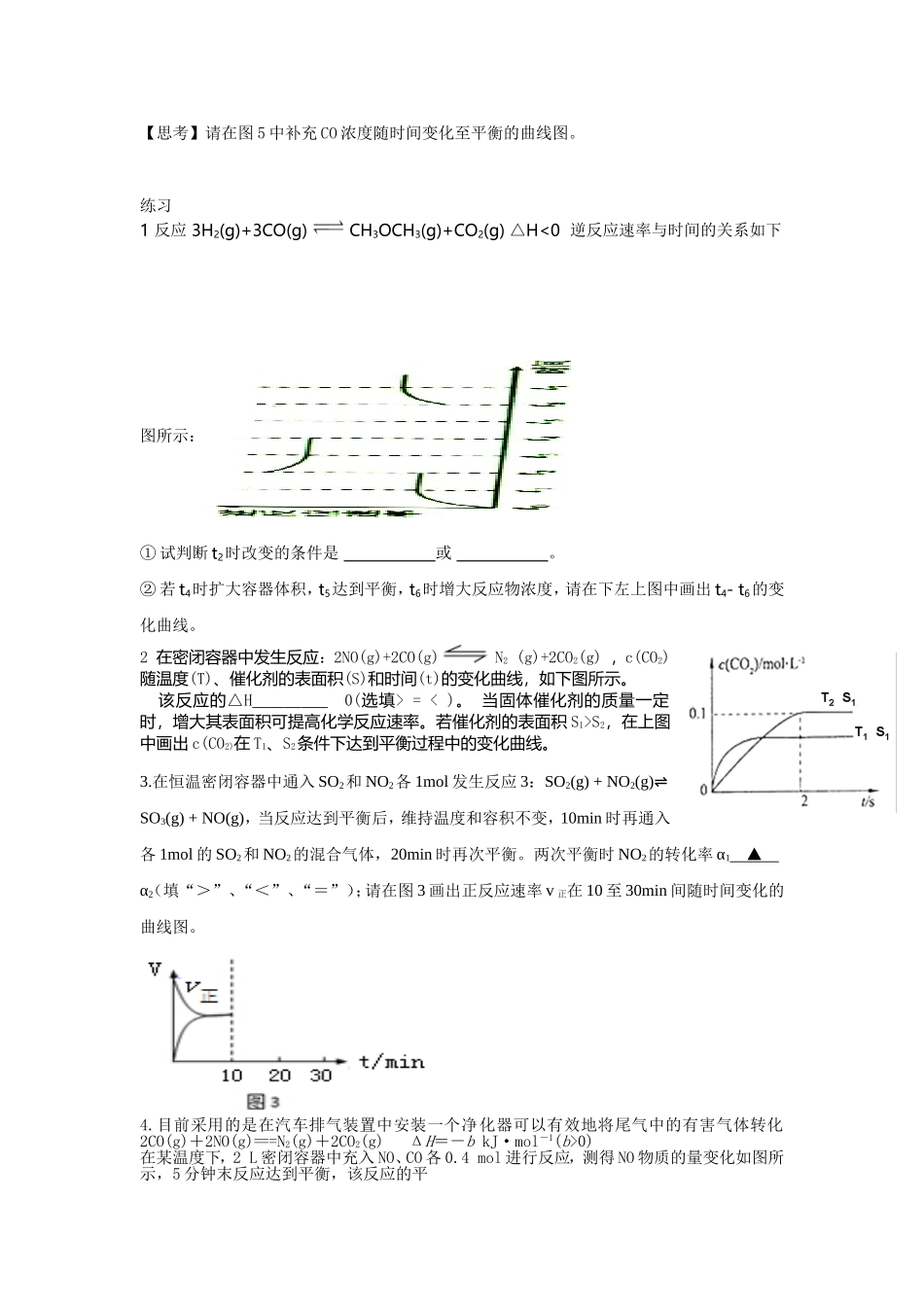

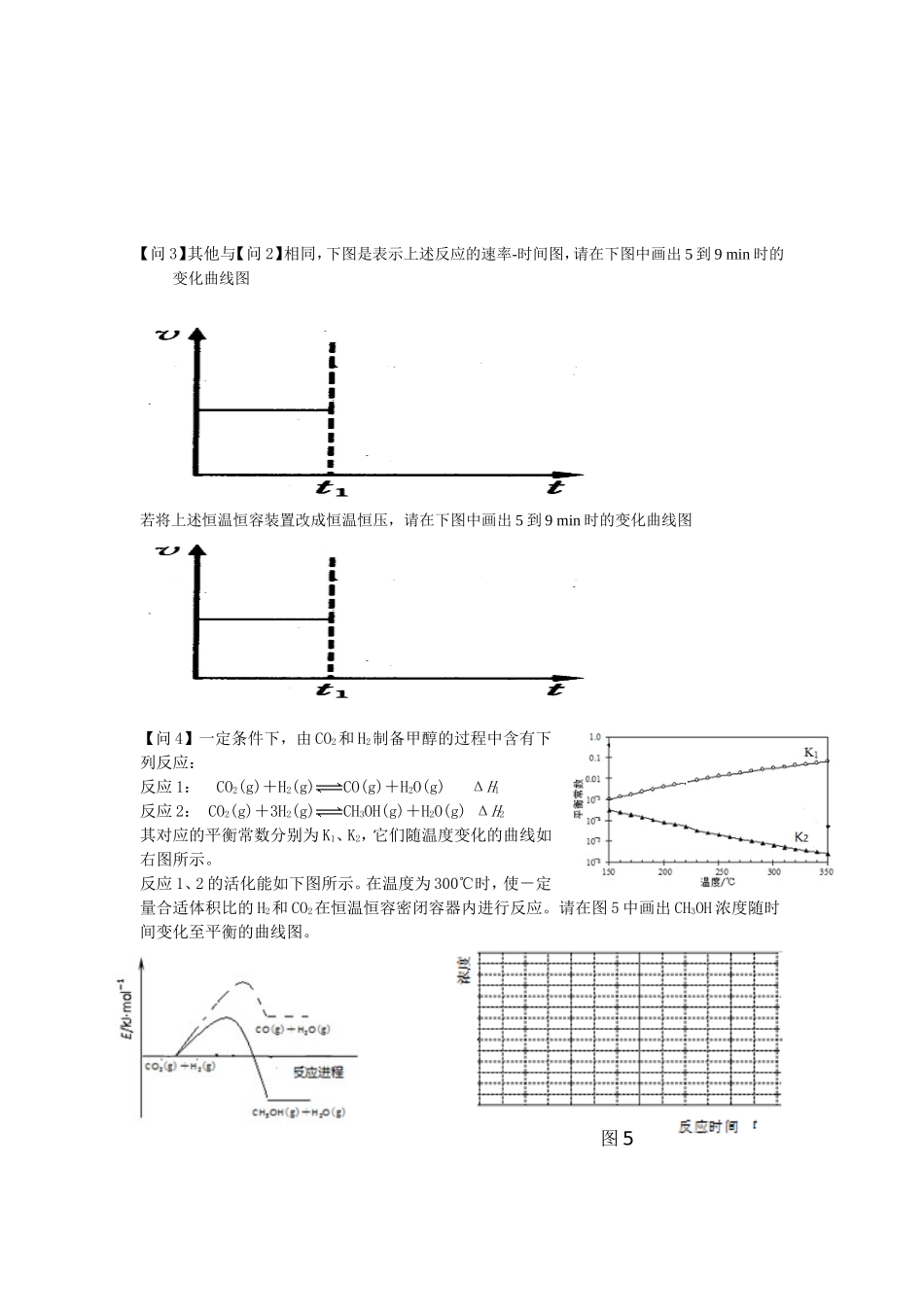

化学平衡作图解析【情境】一定条件下，由CO2和H2制备甲醇的过程中会发生如下反应：CO2(g)＋3H2(g)CH3OH(g)＋H2O(g)ΔH【问1】在一定条件下，H2和CO2在体积为VL的恒温（T）密闭容器中发生如上反应，甲醇的物质的量随时间变化曲线分别如图所示。不改变其他条件，假定t时刻，分别改变以下条件①使用催化剂②迅速降温到T1③迅速使容器体积缩小为2/3VL一段时间后体系重新达到平衡。试在图中画出t时刻后甲醇物质的量随时间变化至平衡的示意曲线。【思考】若将上述纵坐标改为甲醇的物质的量浓度，试画出如上要求的图像。小结：画图、作图的方法：面→点→线面：坐标。看清横坐标、纵坐标所代表的物理量；点：确定起点、终点、折点。线：连接起点、折点、终点得变化趋势线。注意直线还是曲线，曲线要画成平滑的流线。【问2】在体积为2L的固定恒温的密闭容器中加入1molCH3OH和1molH2O，第4min达到平衡，反应中c(CO2)的变化情况如下图所示。在第5min时向体系中再充入0.2molCO2和0.4molH2(其它条件不变)，第8min达到平衡，此时c(H2)＝c(CH3OH)。请在下图中画出5到9min的c(CO2)浓度示意曲线。反应时间/st甲醇物质的量甲醇的物质的量/mol图2反应时间/st醇物质的量甲醇的浓度/mol/L【问3】其他与【问2】相同，下图是表示上述反应的速率-时间图，请在下图中画出5到9min时的变化曲线图若将上述恒温恒容装置改成恒温恒压，请在下图中画出5到9min时的变化曲线图【问4】一定条件下，由CO2和H2制备甲醇的过程中含有下列反应：反应1：CO2(g)＋H2(g)CO(g)＋H2O(g)ΔH1反应2：CO2(g)＋3H2(g)CH3OH(g)＋H2O(g)ΔH2其对应的平衡常数分别为K1、K2，它们随温度变化的曲线如右图所示。反应1、2的活化能如下图所示。在温度为300℃时，使－定量合适体积比的H2和CO2在恒温恒容密闭容器内进行反应。请在图5中画出CH3OH浓度随时间变化至平衡的曲线图。图5【思考】请在图5中补充CO浓度随时间变化至平衡的曲线图。练习1反应3H2(g)+3CO(g)CH3OCH3(g)+CO2(g)△H<0逆反应速率与时间的关系如下图所示：①试判断t2时改变的条件是或。②若t4时扩大容器体积，t5达到平衡，t6时增大反应物浓度，请在下左上图中画出t4-t6的变化曲线。2在密闭容器中发生反应：2NO(g)+2CO(g)N2(g)+2CO2(g)，c(CO2)随温度(T)、催化剂的表面积(S)和时间(t)的变化曲线，如下图所示。该反应的△H0(选填>=<)。当固体催化剂的质量一定时，增大其表面积可提高化学反应速率。若催化剂的表面积S1>S2，在上图中画出c(CO2)在T1、S2条件下达到平衡过程中的变化曲线。3.在恒温密闭容器中通入SO2和NO2各1mol发生反应3：SO2(g)+NO2(g)⇌SO3(g)+NO(g)，当反应达到平衡后，维持温度和容积不变，10min时再通入各1mol的SO2和NO2的混合气体，20min时再次平衡。两次平衡时NO2的转化率α1▲α2（填“＞”、“＜”、“＝”）；请在图3画出正反应速率v正在10至30min间随时间变化的曲线图。4.目前采用的是在汽车排气装置中安装一个净化器可以有效地将尾气中的有害气体转化2CO(g)＋2NO(g)===N2(g)＋2CO2(g)ΔH＝－bkJ·mol－1(b>0)在某温度下，2L密闭容器中充入NO、CO各0.4mol进行反应，测得NO物质的量变化如图所示，5分钟末反应达到平衡，该反应的平衡常数K＝________。第6分钟继续加入0.2molNO、0.2molCO、0.2molCO2和0.3molN2，请在右图中画出到9分钟末反应达到平衡NO的物质的量随时间的变化曲线。5.用氨气制取尿素[CO(NH2)2]的反应为：2NH3(g)+CO2(g)CO(NH2)2(l)+H2O(g)ΔH<0某温度下，向容积为100L的密闭容器中通入4molNH3和2molCO2，该反应进行到40s时达到平衡，此时CO2的转化率为50%。若保持其它条件不变情况下，请在图中用实线画出使用催化剂时该反应（0~70s）的进程曲线。6.氯及其化合物在生产生活中应用广泛。（1）已知：900K时，体积比为4︰l的HCl和O2在恒温恒容的密闭容器中发生如下反应：4HCl(g)＋O2(g)2Cl2(g)＋2H2O(g)，HCl的平衡转化率随压强(P)变化曲线如图。保持其它条件不变，升温到TK(假定反应历程不变)，请画出压强在1.5×l05~4.5×105Pa范围内，HCl的平衡转化率随压强(P)变化曲线示意图。7.(1)向2L密闭容器中加入2molCO2、6molH2，在适当的催化剂作用下...
