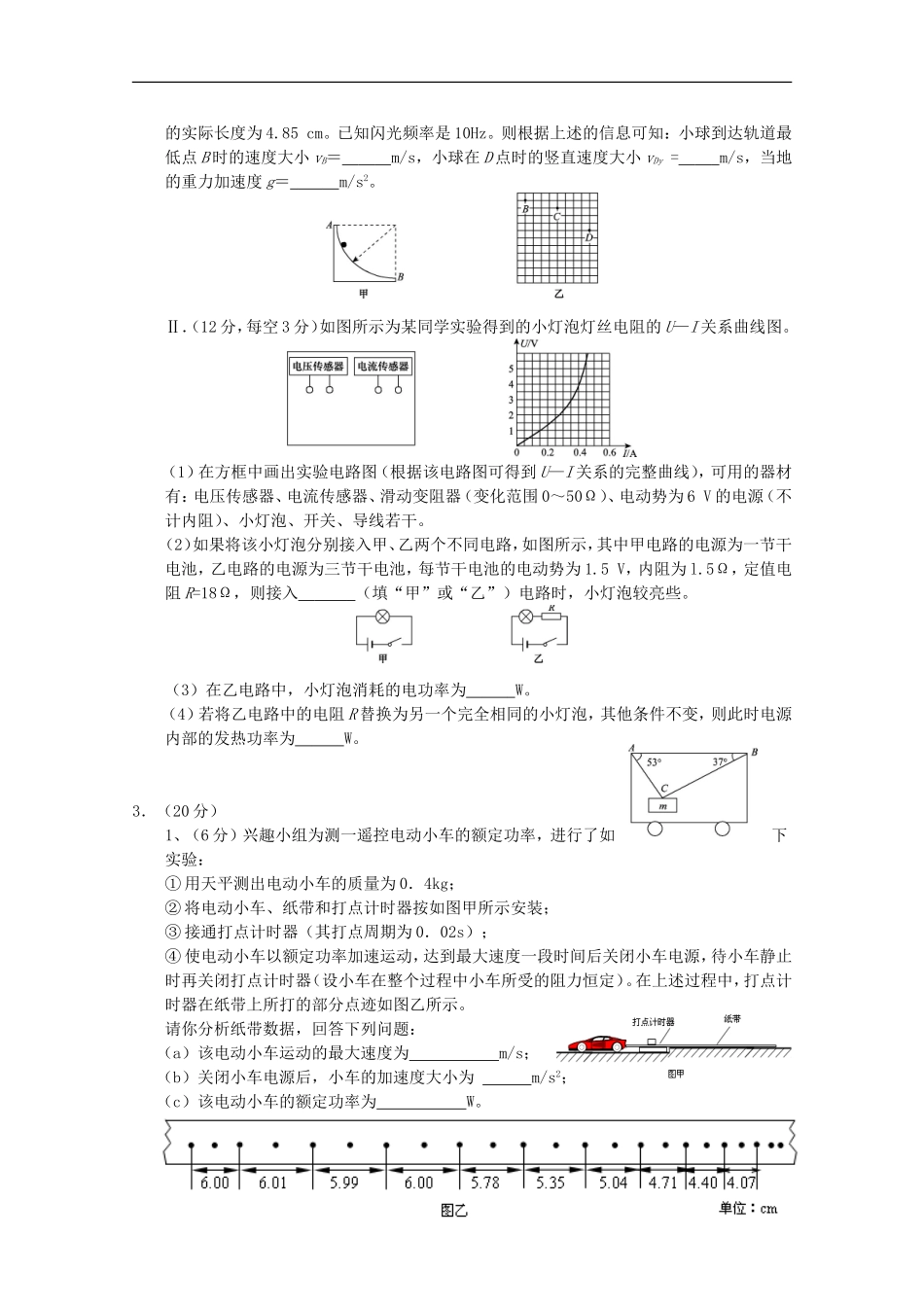

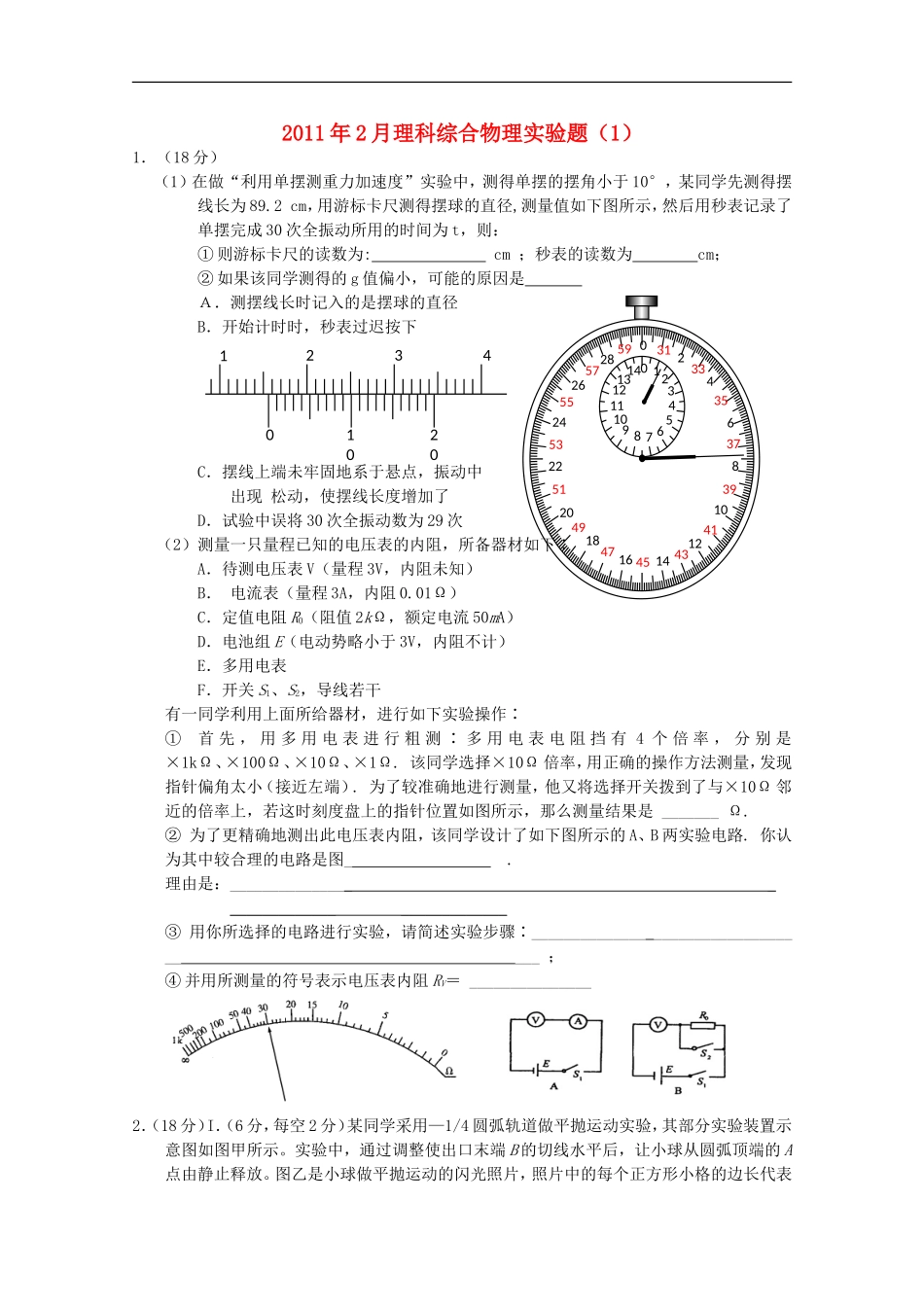

1234010200312334356378394110431214451647184920512253242655572859012678910113451213142011年2月理科综合物理实验题（1）1．（18分）（1）在做“利用单摆测重力加速度”实验中，测得单摆的摆角小于10°，某同学先测得摆线长为89.2cm，用游标卡尺测得摆球的直径,测量值如下图所示，然后用秒表记录了单摆完成30次全振动所用的时间为t，则：①则游标卡尺的读数为:cm；秒表的读数为cm；②如果该同学测得的g值偏小，可能的原因是Ａ．测摆线长时记入的是摆球的直径B．开始计时时，秒表过迟按下C．摆线上端未牢固地系于悬点，振动中出现松动，使摆线长度增加了D．试验中误将30次全振动数为29次（2）测量一只量程已知的电压表的内阻，所备器材如下∶A．待测电压表V（量程3V，内阻未知）B．电流表（量程3A，内阻0.01Ω）C．定值电阻R0（阻值2kΩ，额定电流50mA）D．电池组E（电动势略小于3V，内阻不计）E．多用电表F．开关S1、S2，导线若干有一同学利用上面所给器材，进行如下实验操作∶①首先，用多用电表进行粗测∶多用电表电阻挡有4个倍率，分别是×1kΩ、×100Ω、×10Ω、×1Ω.该同学选择×10Ω倍率，用正确的操作方法测量，发现指针偏角太小（接近左端）.为了较准确地进行测量，他又将选择开关拨到了与×10Ω邻近的倍率上，若这时刻度盘上的指针位置如图所示，那么测量结果是_______Ω.②为了更精确地测出此电压表内阻，该同学设计了如下图所示的A、B两实验电路.你认为其中较合理的电路是图_.理由是：__________________________________________③用你所选择的电路进行实验，请简述实验步骤∶____________________________________；④并用所测量的符号表示电压表内阻RV＝_______________2．（18分）I．（6分，每空2分）某同学采用—1/4圆弧轨道做平抛运动实验，其部分实验装置示意图如图甲所示。实验中，通过调整使出口末端B的切线水平后，让小球从圆弧顶端的A点由静止释放。图乙是小球做平抛运动的闪光照片，照片中的每个正方形小格的边长代表的实际长度为4.85cm。已知闪光频率是10Hz。则根据上述的信息可知：小球到达轨道最低点B时的速度大小vB＝m/s，小球在D点时的竖直速度大小vDy=m/s，当地的重力加速度g＝m/s2。Ⅱ．（12分，每空3分）如图所示为某同学实验得到的小灯泡灯丝电阻的U—I关系曲线图。（1）在方框中画出实验电路图（根据该电路图可得到U—I关系的完整曲线），可用的器材有：电压传感器、电流传感器、滑动变阻器（变化范围0～50Ω）、电动势为6V的电源（不计内阻）、小灯泡、开关、导线若干。（2）如果将该小灯泡分别接入甲、乙两个不同电路，如图所示，其中甲电路的电源为一节干电池，乙电路的电源为三节干电池，每节干电池的电动势为1.5V，内阻为l.5Ω，定值电阻R=18Ω，则接入（填“甲”或“乙”）电路时，小灯泡较亮些。（3）在乙电路中，小灯泡消耗的电功率为W。（4）若将乙电路中的电阻R替换为另一个完全相同的小灯泡，其他条件不变，则此时电源内部的发热功率为W。3．（20分）1、（6分）兴趣小组为测一遥控电动小车的额定功率，进行了如下实验：①用天平测出电动小车的质量为0．4kg；②将电动小车、纸带和打点计时器按如图甲所示安装；③接通打点计时器（其打点周期为0．02s）；④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器（设小车在整个过程中小车所受的阻力恒定）。在上述过程中，打点计时器在纸带上所打的部分点迹如图乙所示。请你分析纸带数据，回答下列问题：（a）该电动小车运动的最大速度为m/s；（b）关闭小车电源后，小车的加速度大小为m/s2；（c）该电动小车的额定功率为W。2、（6分）（1）用单摆测重力加速度的实验中，为使周期的测量尽可能准确，则计时位置应在单摆摆动到______（选填“最高点”、“最低点”），同时测量摆球摆动30～50次的时间，算出单摆的周期。（2）下表中所填的是某研究性学习小组在探究单摆的周期与摆长关系时测得的数据。①根据表中的数据在下面坐标系中作出图象（要求能从图中直接看出L和T间的关系），③该小组同学学到单摆周期公式后，又根据上面的实验数据...
