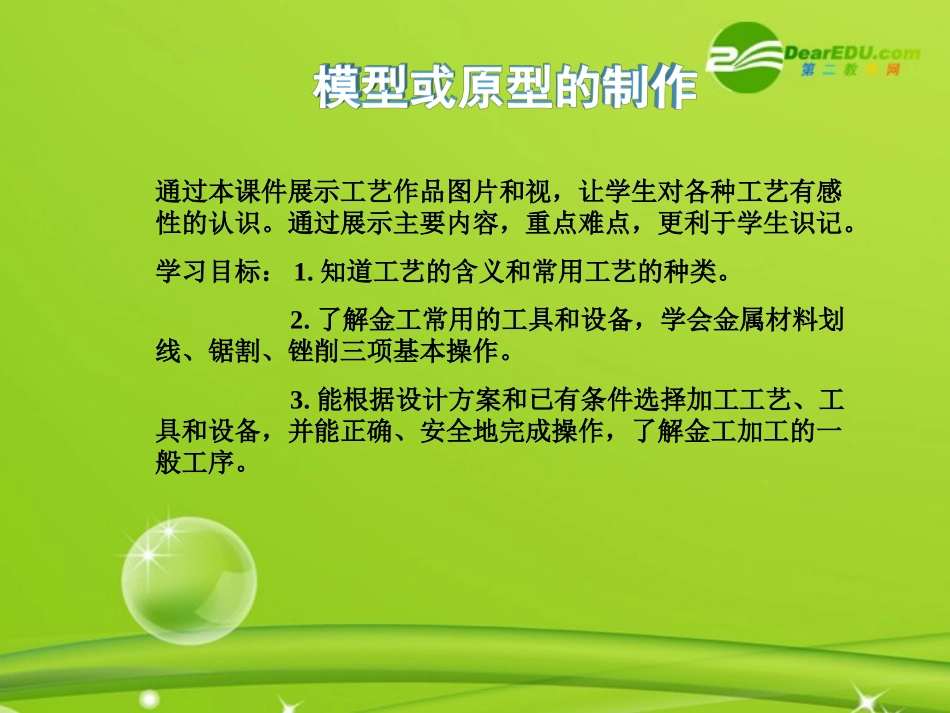

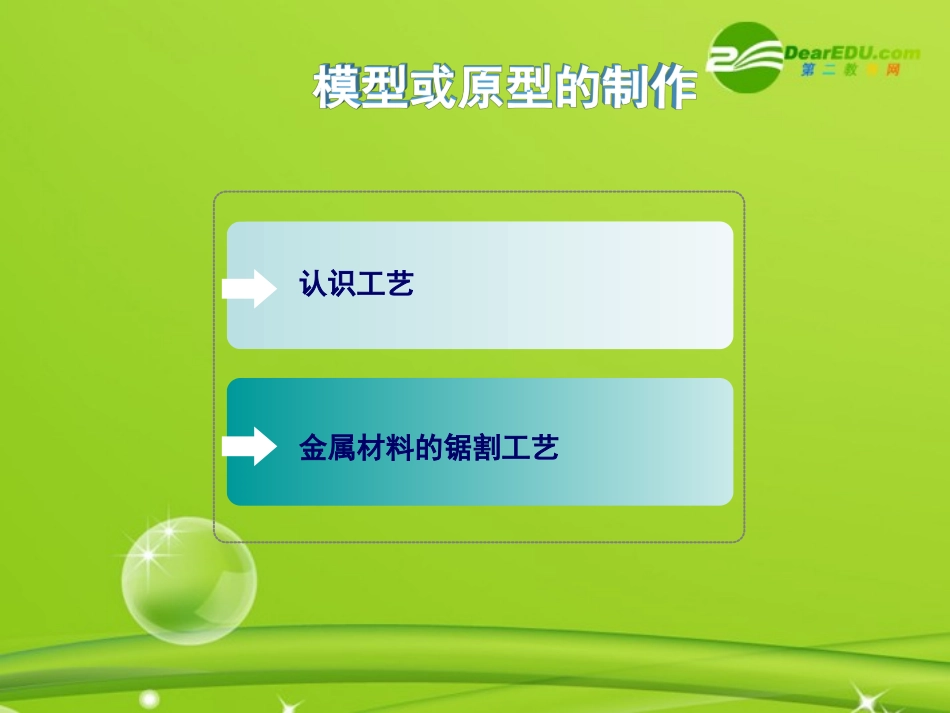

认识工艺金属材料的锯割工艺通过本课件展示工艺作品图片和视，让学生对各种工艺有感性的认识。通过展示主要内容，重点难点，更利于学生识记。学习目标：1.知道工艺的含义和常用工艺的种类。2.了解金工常用的工具和设备，学会金属材料划线、锯割、锉削三项基本操作。3.能根据设计方案和已有条件选择加工工艺、工具和设备，并能正确、安全地完成操作，了解金工加工的一般工序。引入•在生活中我们知道相同的配菜和佐料，但是不同的厨师炒出的菜香是不同的，原因何在？工艺•烹饪工艺（简称：厨艺）：就是将菜谱通过配菜、刀工、炒、蒸、煮、炖、炸、烤、煸等方法，利用火、锅、铲、勺等工具，合理地掌控火候、时间、放菜的顺序、调料的数量和入锅的时间，制作出我们喜爱的美味佳肴。工艺概念•是指利用工具和设备对原材料、半成品进行技术处理，使之成为最终产品的方法。一、认识工艺•工艺既表示生产过程（工艺流程），•工艺也表示加工方法（钳工工艺、热处理工艺等等），•工艺还表示制造质量（工艺水平），•工艺也是一种生产资源（工艺员、工艺师、工艺设备等）。常见的工艺•工艺还因材料加工方法不同。如木工工艺、金属工艺、陶瓷工艺等，•常见的工艺有加工工艺、装配工艺、检测工艺、铸造工艺、表面处理工艺等。工艺对技术产品的意义•是保证提高产品质量、提高生产效率的有效手段，是推动社会发展的动力。学生讨论•你对工艺怎样理解？不同的产品有不同的工艺•生产自行车工艺的过程:①原材料的下料（钢管、扁钢切割，钢管用来制作车架，扁钢用来卷制车圈）；②半成品（焊接钢管形成车架，卷制扁钢成为轮圈）；③形成零部件（车架清除焊渣、铁锈、喷漆；轮圈除油除锈、电镀）；④装配（将外购的飞轮、链条、辐条、铃铛、车轧、脚蹬等与车架、轮圈组装在一起）；⑤调试；⑥检验；⑦成品。•缝制衣服的工艺流程：裁剪——锁边——缝制——钉扣——熨烫——检验——包装。不同的产品有不同的工艺•结合学生生活经验，说出你所知道的工艺？制造一张课桌的工艺是：选材——划线——下料——刨光——掏榫——涂胶——组装——砂磨——油漆小实验请学生动手把电流表底座卸下，再装上。然后请同学讲讲体会？案例分析：桶的制作质量与工艺•1．桶的制作质量达到的标准是什么？•2．桶制作过程中用到了哪些工艺？•3．你认为工艺对产品的质量还有哪些影响？金属材料的加工工艺•1.金属材料的分类：黑色金属、有色金属、特殊金属。•2.金属材料的加工工艺：划线、锯割、切削等。1．划线工具划线的一般步骤•划出基准线——划尺寸线——划轮廓线——冲眼•（1）铁板放平，划出基准；•（2）用钢尺量出尺寸对准位置用划针划尺寸线；•（3）划轮廓线，划出相交线；•（4）样冲对准交点处，用锤猛击，冲眼。划线要领•划针要紧贴导向工具，尽可能一次性完成；样冲要倾斜对准交点，然后扶正再用锤敲击。手锯安装和握法锯割操作要领•（1）把钢筋夹在台虎钳上，夹紧稳定；•（2）正确安装锯条，逆时针方向拧松元宝螺帽，将锯条安装上，锯齿朝前斜，顺时针方向拧紧；•（3）手持铁锯（注意左手扶弓、右手握把的位置），起锯角要小，推锯加压，往回拉不加压，锯程要长，推动有节奏。实践操作•将100mm×100mm×5mm左右的铁板，锯下30mm长度，并体会操作过程。
