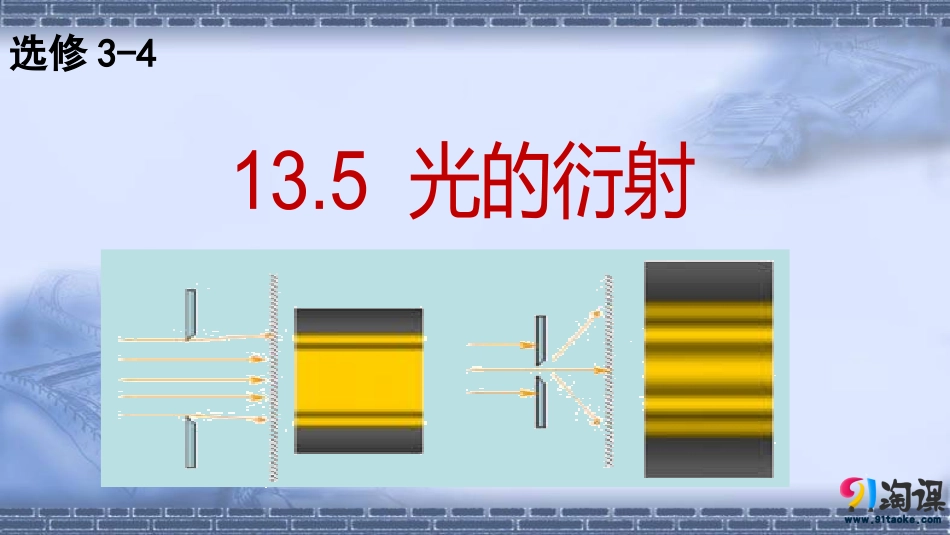

5-光的衍射VIP免费

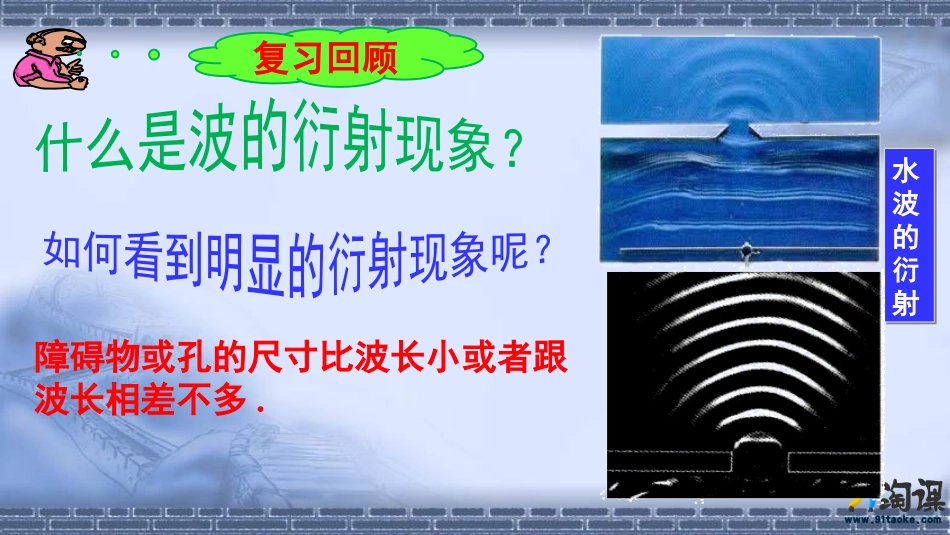

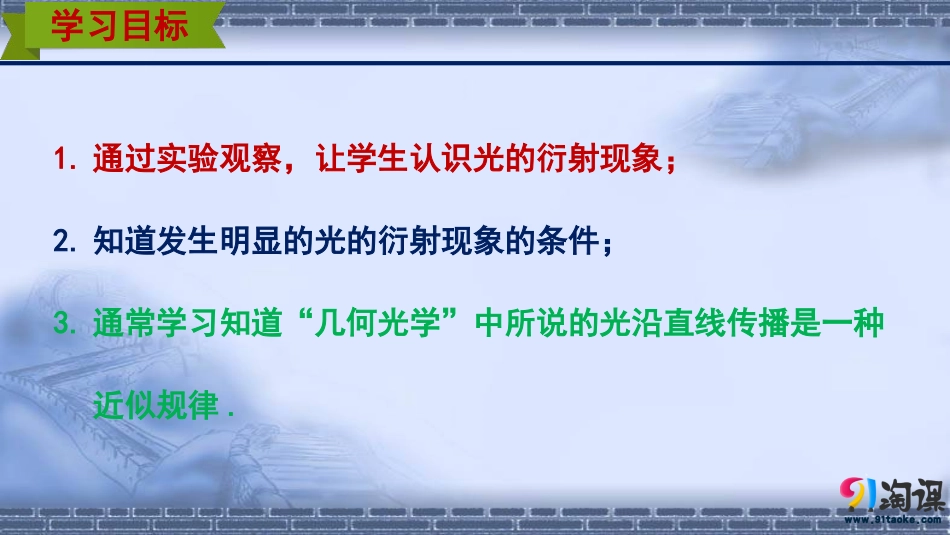

选修3-4学习目标1.通过实验观察，让学生认识光的衍射现象；2.知道发生明显的光的衍射现象的条件；3.通常学习知道“几何光学”中所说的光沿直线传播是一种近似规律.水波的衍射水波的衍射复习回顾障碍物或孔的尺寸比波长小或者跟波长相差不多.新知预习一、光的衍射现象1、单缝衍射．单色平行光通过狭缝时，在屏幕上出现相间的条纹，中央为条纹，中央条纹最宽最亮，其余条纹变窄变暗；白光通过狭缝时，在屏上出现条纹，中央为条纹．2、圆孔衍射．光通过小孔(孔很小)时在屏幕上会出现相间的圆环．明暗亮彩色白明暗3、泊松亮斑：障碍物的衍射现象．各种不同形状的障碍物都能使光发生衍射，使影的轮廓模糊不清．若在单色光传播途中，放一个较小的圆形障碍物，会发现在阴影中心有一个，这就是著名的泊松亮斑．亮斑新知预习二、光产生明显衍射现象的条件障碍物或孔的尺寸比___小或跟___差不多．三、光的衍射现象和光的直线传播的关系光的直线传播只是一个近似的规律，当光的波长比_____或___的尺寸小的多时，光可以看成沿直线传播；在小孔或障碍物尺寸可以跟波长相比，甚至比波长还要小时，现象就十分明显．波长波长障碍物孔衍射一、对衍射图样的理解1.单缝衍射图样的特点：①条纹不等间距；②中央条纹亮而宽；③两侧条纹较暗较窄，对称分布。红光a=0.8mm红光a=0.4mm④波长一定时，单缝越窄，现象越明显，中央亮纹越宽越暗点击观看一、对衍射图样的理解2.不同波长光的衍射图样：单缝不变，波长越大，衍射越明显，中央亮纹越宽。一、对衍射图样的理解3.白光的衍射图样:中央亮，两侧为彩色条纹；且外侧呈红色；靠近光源的内侧为紫色．白光（白炽灯）的单缝衍射条纹AS4.圆孔衍射：①孔较大时——屏上出现清晰的光斑几乎沿直线传播一、对衍射图样的理解②孔较小时——屏上出现衍射花样（亮暗相间的不等间距的圆环，这些圆环的范围远远超过了光沿直线传播所能照明的范围）原因:来自单缝或圆孔上不同位置的光，在屏上叠加的结果.以中央最亮的光斑为圆心的逐渐变暗的不等距的同心圆一、对衍射图样的理解S一、对衍射图样的理解5.圆盘衍射：不只是狭缝和圆孔，各种不同形状的物体都能使光发生衍射，历史上曾有一个著名的衍射图样——泊松亮斑．实验：在光束中放一个不透明圆盘现象：在不透明圆盘的阴影后面，出现了一个亮斑。泊松亮斑中心有小亮斑一、对衍射图样的理解圆孔衍射圆盘衍射一、对衍射图样的理解典例分析例1、下列属于光的衍射现象的是（）A．雨后天空出现的绚丽的彩虹B．阳光下肥皂膜上的彩色条纹C．太阳光通过三棱镜产生的彩色条纹D．眼睛透过纱巾看到的灯光的条纹E．眼睛眯成一条线看到的发光的电灯周围有彩色花纹折射薄膜干涉衍射衍射DE点击观看二、明显衍射的条件光的明显衍射条件：障碍物或孔的尺寸小于波长或者和波长差不多。声音的波长比光的波长大的多，更容易发生明显衍射，即更容易绕过障碍物向前传播。二、明显衍射的条件【特别提醒】(1)衍射是波所特有的现象，一切波均能发生衍射现象.(2)光遇小孔、单缝或障碍物时，衍射现象只有明显不明显之分，无发生不发生之别.(3)可见光的波长范围：10-6m～10-7m，因此光的衍射现象不易观察到.例2、如图所示是用游标卡尺两测脚间的狭缝观察日光灯光源时所看到的四个现象.当游标卡尺两测脚间的狭缝宽度从0.8mm逐渐变小时，所看到的四个图像的顺序是.abcd缝减小直射范围减小缝再减小衍射越明显典例分析例3、用点燃的蜡烛照亮一个带有圆孔的遮光板，当圆孔的直径由数厘米逐渐减小为零的过程中,位于遮光板后面的屏上将依次出现的现象是：________；____________；______________；_____．圆形亮斑烛焰倒立的像明暗相间的圆环直线传播小孔成像小孔衍射无光无光典例分析三、双缝干涉和单缝衍射条纹的区别三、双缝干涉和单缝衍射条纹的区别名称项目单缝衍射双缝干涉不同点产生条件只要狭缝足够小，任何光都能发生频率相同的两列光波相遇叠加条纹宽度条纹宽度不等，中央最宽条纹宽度相等条纹间距各相邻条纹间距不等各相邻条纹等间距亮度中央条纹最亮，两边最暗条纹清晰，亮度基本相等相同点成因都有明暗相间的条纹，条纹都是光波叠加时加强或削...
