2013届高考物理一轮复习-第1部分-专题4-第2讲-直流电路、交流电路和感应电路课件VIP免费

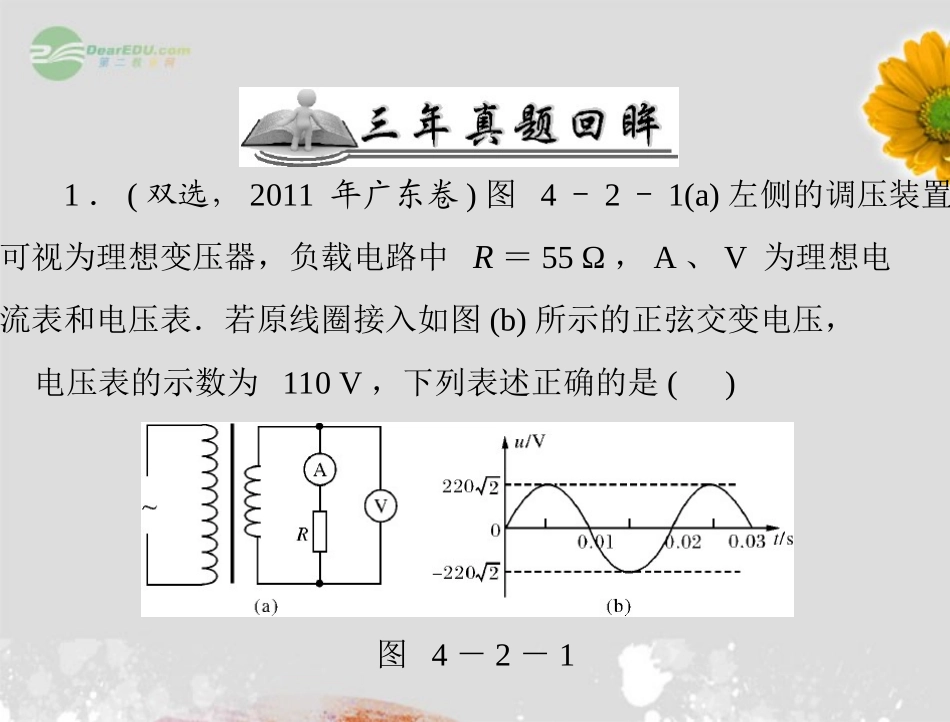

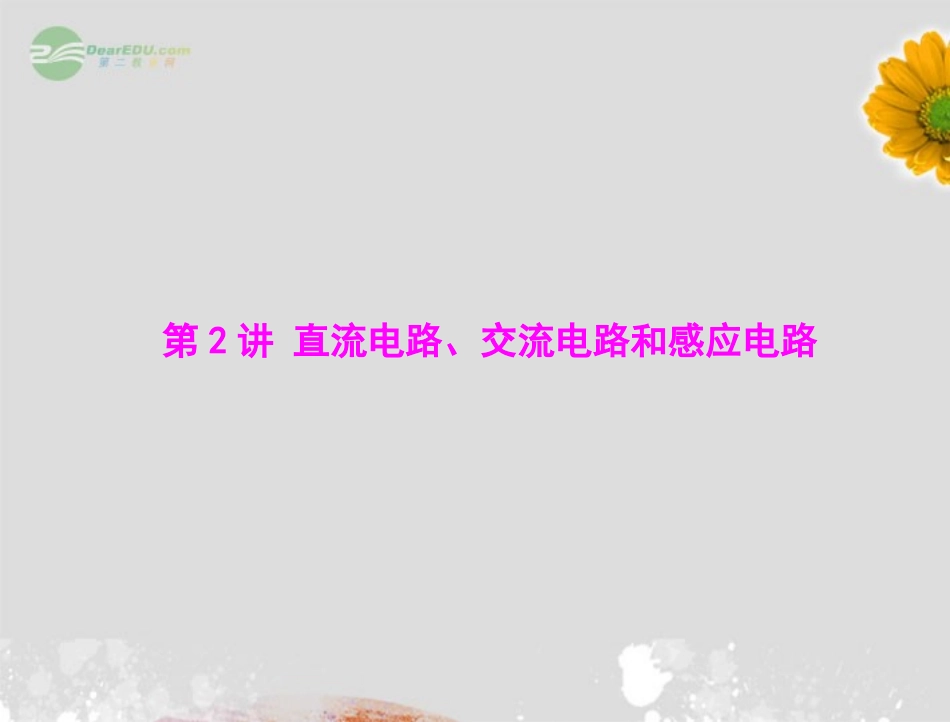

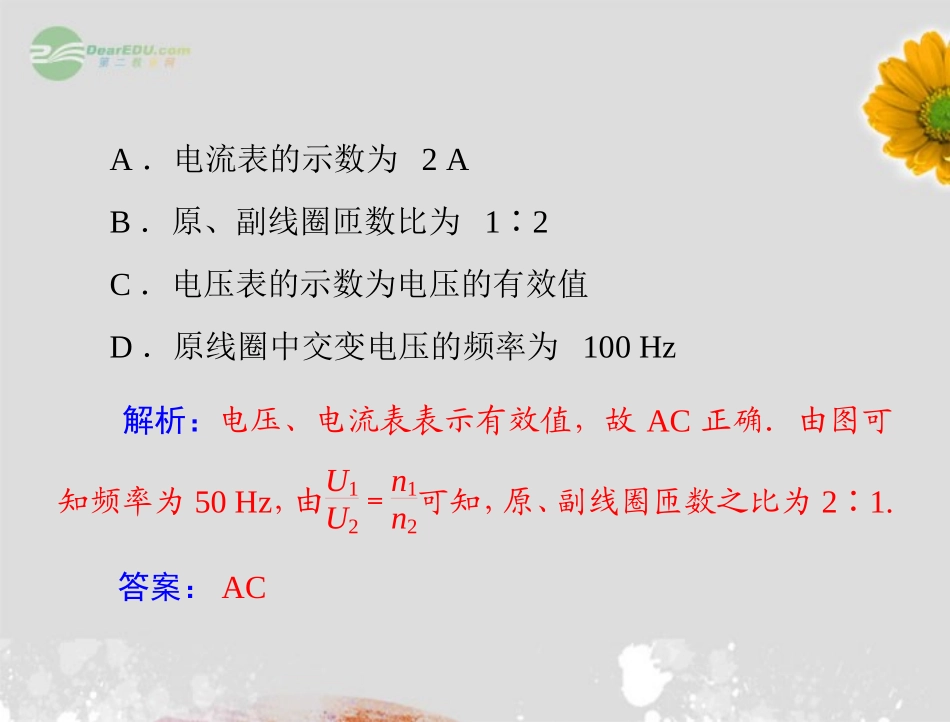

第2讲直流电路、交流电路和感应电路1．(双选，2011年广东卷)图4－2－1(a)左侧的调压装置可视为理想变压器，负载电路中R＝55Ω，A、V为理想电流表和电压表．若原线圈接入如图(b)所示的正弦交变电压，)电压表的示数为110V，下列表述正确的是(图4－2－1A．电流表的示数为2AB．原、副线圈匝数比为12∶C．电压表的示数为电压的有效值D．原线圈中交变电压的频率为100Hz答案：AC解析：电压、电流表表示有效值，故AC正确．由图可知频率为50Hz，由U1U2＝n1n2可知，原、副线圈匝数之比为2∶1.2．(2011年新课标卷)如图4－2－2，一理想变压器原副线圈的匝数比为12∶；副线圈电路中接有灯泡，灯泡的额定电压为220V，额定功率为22W；原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U和I分别表)示此时电压表和电流表的读数，则(图4－2－2答案：AA．U＝110V，I＝0.2AB．U＝110V，I＝0.05AC．U＝1102V，I＝0.2AD．U＝1102V，I＝0.22A解析：U2＝220V，根据U1∶U2＝n1：n2得：U1＝110V；I2＝PU2＝0.1A，根据I1∶I2＝n2∶n1得：I1＝0.2A，选A.3．(双选，2010年广东卷)图4－2－3是某种正弦式交变)BC电压的波形图，由图可确定该电压的(图4－2－3A．周期是0.01sC．有效值是220VB．最大值是311VD．表达式u＝220sin100πt(V)解析：选项A错误，周期是0.02s；选项D错误，应该用峰值，即把220换成311.4．(2009年广东卷)如图4－2－4所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接，只合上开关S1，三个灯泡都能正常工作，如果再合上S2，则下列表述正确的是()C图4－2－4A．电源输出功率减小C．通过R1上的电流增大B．L1上消耗的功率增大D．通过R3上的电流增大5．(双选，2009年山东卷)某小型水电站的电能输送示意图如图4－2－5所示．发电机的输出电压为200V，输电线总电阻为r，升压变压器原副线圈匝数分别为n1、n2，降压变压器原副线匝数分别为n3、n4(变压器均为理想变压器)．)要使额定电压为220V的用电器正常工作，则(图4－2－5C．升压变压器的输出电压等于降压变压器的输入电压D．升压变压器的输出功率大于降压变压器的输入功率答案：ADA.n2n1>n3n4B.n2n1>n3n41．从近两年广东高考来看，由于时间、分值和内容的减少，感应电路并不复杂，主要考查楞次定律和左手定则，对直流电路，因电学实验必考，故纯直流电路考查闭合电路欧姆定律的题出现的可能性也较小．2．看交流电这部分内容都是必考内容，都出现在选择题，主要考查交流电的一些概念，结合变压器工作原理、远距离输电等．3．电磁感应也常常与直流电路结合在一起考，找到各自的分析方法和突破口尤为重要．交流电基础知识【例1】(2011年清华附中模拟)如图4－2－6所示为理想变压器原线圈所接交流电压的波形图．原、副线圈匝数比n1∶n2＝101∶，串联在原线圈中电路中的电流表示数为1A，下列说法中不正确的是()图4－2－6答案：AA．变压器的输出功率为2002WB．变压器的输出功率为200WC．变压器输出端的交流电的频率为50HzD．穿过变压器铁芯的磁通量变化率的最大值为202n2Wb/s解析：由图象知，电压的最大值Um=2002V，有效值U=200V，周期T＝0.02s，频率f＝50Hz，输出功率P＝UI＝200W，由U1U2＝n1n2，得U2＝20V，U2的最大值U2m＝202V，而U2m＝n2ΔΦΔt，所以ΔΦΔt的最大值应为202n2Wb/s，只有A说法不正确，故选A.(1)各种电表读数，变压器输入输出电压，均指有效值，重点理解有效值；(2)结合变压器相关知识，如功率关系，电压电流及匝数关系．1．某理想变压器原、副线圈的匝数比为559∶，原线圈所接电源电压按图4－2－7所示规律变化，副线圈接有一灯)泡，此时灯泡消耗的功率为40W，则下列判断正确的是(图4－2－7答案：BA．副线圈两端输出的电压为362VB．原线圈中电流表的示数约为0.18AC．变压器的输入、输出功率之比为55∶9D．原线圈两端电压的瞬时值表达式为u＝220sin100πt(V)解析：根据变压器的原、副线圈的电压之比等于匝数之比，故副线圈两端输出的电压为U2＝n2n1U1＝36V，A错；根据理想变压器知P1＝P2，故有I1＝P1U1≈0.18A，B选项正确，C错；原线圈两端电压的瞬时值表达式为u＝2202sin100πt(V)，D错．变压器与远距离输电【例2】...
