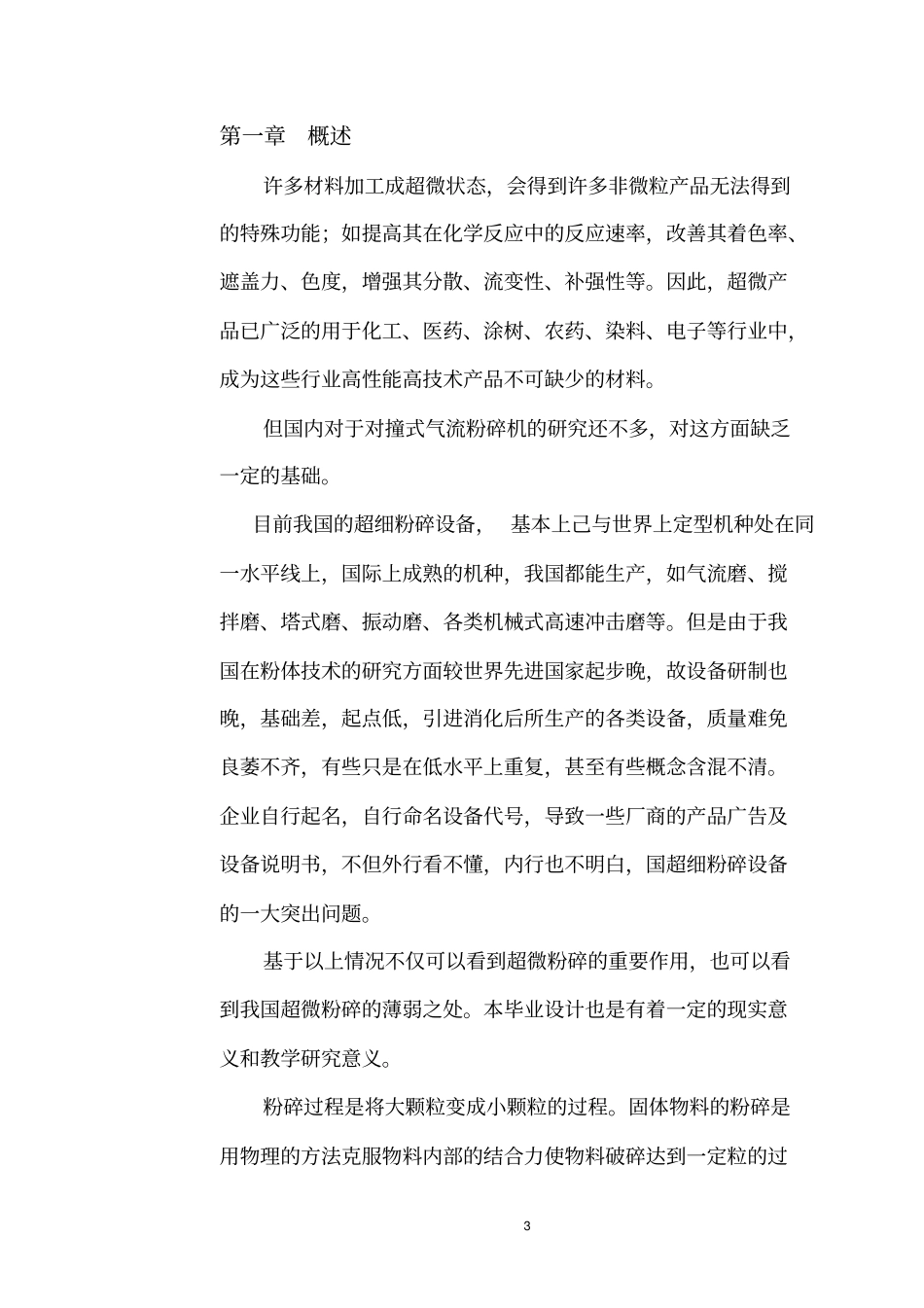

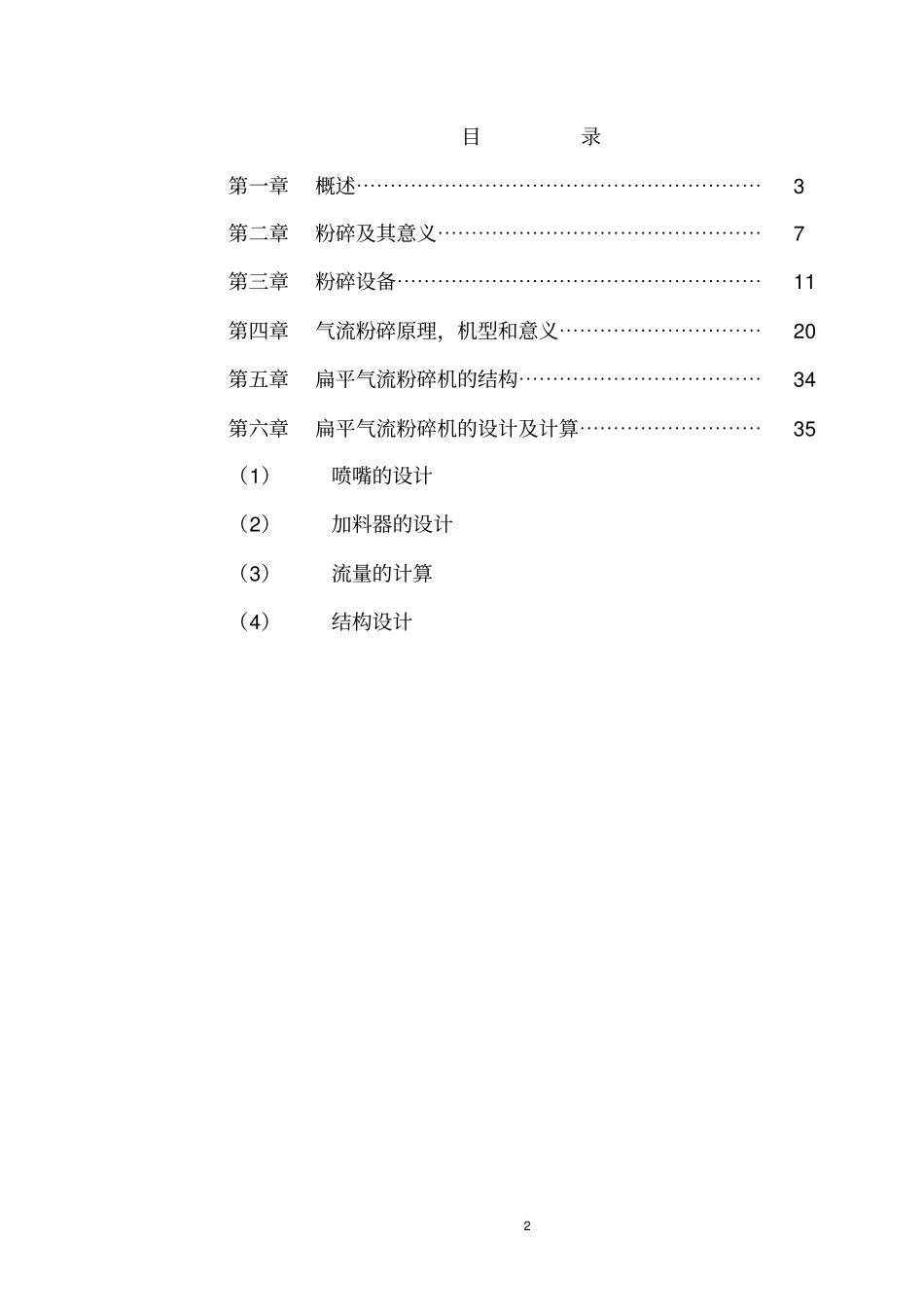

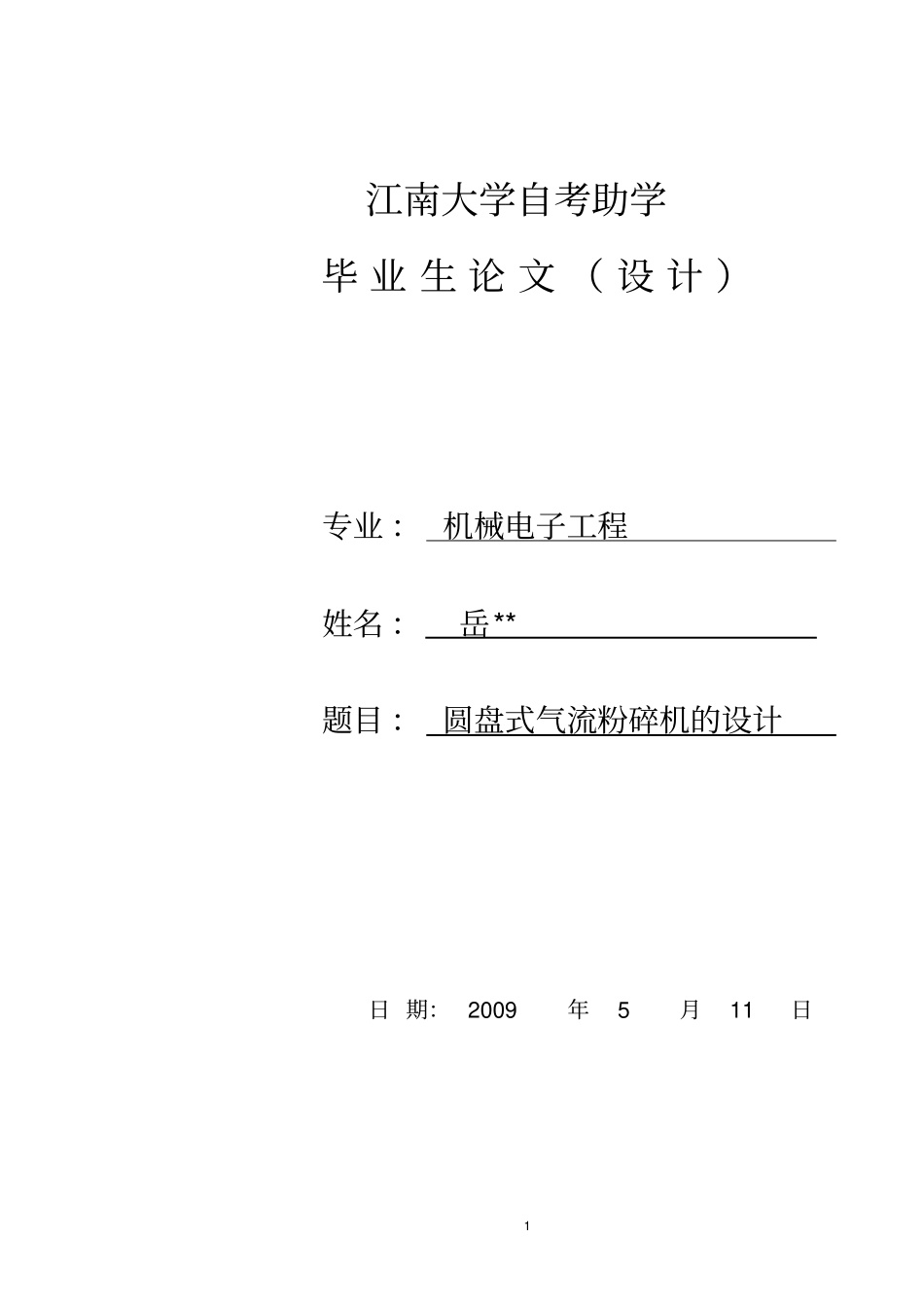

1江南大学自考助学毕业生论文（设计）专业：机械电子工程姓名：岳**题目：圆盘式气流粉碎机的设计日期：2009年5月11日2目录第一章概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第二章粉碎及其意义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第三章粉碎设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11第四章气流粉碎原理，机型和意义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20第五章扁平气流粉碎机的结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34第六章扁平气流粉碎机的设计及计算⋯⋯⋯⋯⋯⋯⋯⋯⋯35（1）喷嘴的设计（2）加料器的设计（3）流量的计算（4）结构设计3第一章概述许多材料加工成超微状态，会得到许多非微粒产品无法得到的特殊功能；如提高其在化学反应中的反应速率，改善其着色率、遮盖力、色度，增强其分散、流变性、补强性等。因此，超微产品已广泛的用于化工、医药、涂树、农药、染料、电子等行业中，成为这些行业高性能高技术产品不可缺少的材料。但国内对于对撞式气流粉碎机的研究还不多，对这方面缺乏一定的基础。目前我国的超细粉碎设备，基本上己与世界上定型机种处在同一水平线上，国际上成熟的机种，我国都能生产，如气流磨、搅拌磨、塔式磨、振动磨、各类机械式高速冲击磨等。但是由于我国在粉体技术的研究方面较世界先进国家起步晚，故设备研制也晚，基础差，起点低，引进消化后所生产的各类设备，质量难免良萎不齐，有些只是在低水平上重复，甚至有些概念含混不清。企业自行起名，自行命名设备代号，导致一些厂商的产品广告及设备说明书，不但外行看不懂，内行也不明白，国超细粉碎设备的一大突出问题。基于以上情况不仅可以看到超微粉碎的重要作用，也可以看到我国超微粉碎的薄弱之处。本毕业设计也是有着一定的现实意义和教学研究意义。粉碎过程是将大颗粒变成小颗粒的过程。固体物料的粉碎是用物理的方法克服物料内部的结合力使物料破碎达到一定粒的过4程。根据原料和成品颗粒的大小或粒度而言粉碎一般为四大类：粗粉碎，细粉碎，微粉碎，超微粉碎。其粒度分布如表：粉碎类型原料粒度成品粒度粗粉碎10-100mm5-10mm细粉碎5-50mm0.1-5mm微粉碎5-10mm<100μm超微粉碎0.5-5mm<10-25μm这是一个大概的分类，但是不同的行业、不同的产品对成品粒度的要求不同，因此不同的行业有不同的划分范围。如饲料的超微粉碎要比化妆品、超微食品等的粗。在不同的行业中粉碎有着不同的作用，由下可以看到粉碎的应用相当广泛。行业用途5矿业金属矿石的粉碎研磨，非金属矿物的粉碎及深加工、低品位矿物综合利用、尾矿中有用元素的提取冶金粉末冶金、机械合金化、冶金原料处理、冶金废渣利用、硬质合金生产机械粒度砂、铸造型砂、微粉磨料、超硬材料、固体润滑剂农业粮食加工、化肥生产、粉剂农药、土壤改良、饲料各种添加剂、人工降雨催凝剂等橡胶固体填料、补强材料、功能性填料、废旧橡胶制品的再生利用塑料塑料原料制备、增强填料、粉末塑料制品、塑料喷涂造纸纸浆制备、造纸填料、涂布造纸用超细浆料、纤维状增强填料印刷油墨生产、铜金粉、喷墨打印墨汁、激光打印和复印碳粉化工原料处理、涂料、油漆、催化剂制药粉剂、片剂、注射剂、中药精细化、药物载体、喷雾施药食品粮食加工、保健食品、食品添加剂、调味剂颜料偶氮颜料、酞著系列颜料、氧化铁系列颜料6能源粉煤燃烧、固体火箭推进剂、水煤浆电子电子浆料、电子塑封料、集成电路基片、电子涂料、荧光粉、铁氧体建材水泥、建筑陶瓷生产、复合材料精细陶瓷原料细化处理、梯度材料、金属与陶瓷复合材料、颗粒表面改性环保脱硫超细碳酸钙、固体废弃物的再生利用各种粉状污水处理剂7第二章粉碎及其意义1）定义：“粉碎”一词是固体物料尺寸有大变小过程的总称。它包括“破碎”和“粉磨”。前者是由大料块变成小料块的过程，后者是由小料块变成细粉体的过程。破碎包括粗碎和中碎。粉末又称研磨，包括微粉碎和超微粉碎。但是在实践中，粉碎往往又是相对破碎而言，专指有小料块变成细粉体的过程。气流粉碎机是一种先进的超微粉碎设备。在工业生产上有着广泛的应用。扁平式气流粉碎机是一种典型的气流粉碎机，主要使用于化工、医药行业中硬度较低物料的粉碎。2）意...
