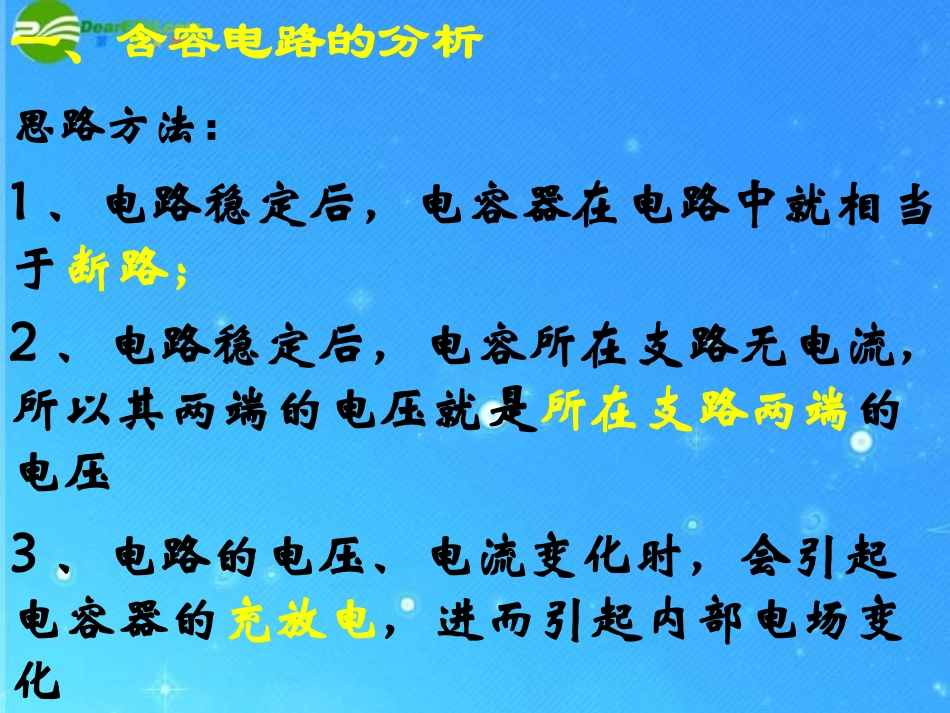

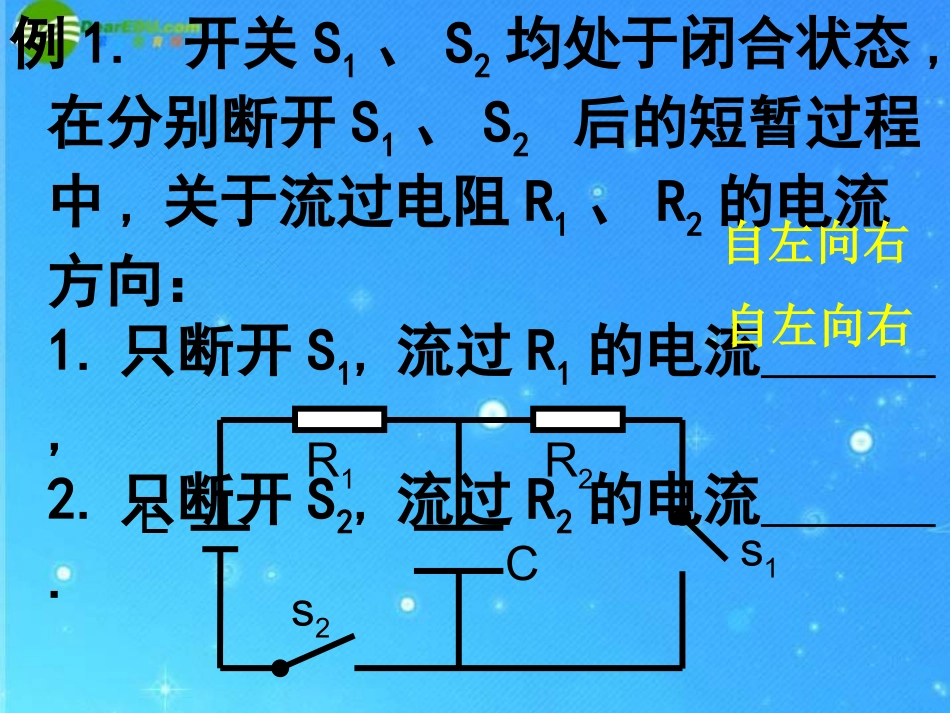

第二章恒定电流第7节闭合电路欧姆定律4一、含容电路的分析思路方法：1、电路稳定后，电容器在电路中就相当于断路；2、电路稳定后，电容所在支路无电流，所以其两端的电压就是所在支路两端的电压3、电路的电压、电流变化时，会引起电容器的充放电，进而引起内部电场变化例1.开关S1、S2均处于闭合状态,在分别断开S1、S2后的短暂过程中,关于流过电阻R1、R2的电流方向：1.只断开S1,流过R1的电流,2.只断开S2,流过R2的电流.R1R2Cs2s1E自左向右自左向右例2.如图E=10V,R1=4Ω,R2=6Ω,C=30μF.电池内阻可忽略.1)闭合开关S,求稳定后通过R1的电流.2)然后将开关S断开,求这以后流过R1的总电量.R1R2Cs(1)I=1A(2)Q=1.2X10-4C例3.电源的电动势E=3V,内阻r=1Ω;R1=10Ω,R2=10Ω,R3=30Ω,R4=40Ω;电容器原来不带电,电容C=100μF,求接通电键S后流过R4的总电量.R1R2CsE,rR4R32×10-4C二、电路故障分析题型短路处特点：有电流通过而电压为零.断路处特点：电路电压不为零而电流为零.例1.如图电路,电源电动势为6V,当开关接通后,灯泡L1和L2都不亮,用电压表测得各部分电压是Uab=6V,Uad=0,Ucd=6V,由此可以判定()A、L1和L2的灯丝都烧断了B、L1的灯丝烧断C、L2的灯丝烧断D、变阻器R断路CCRsL1L2adcb例2.如图电路,开关S闭合后,由于电阻发生短路或者断路故障,电压表和电流表的读数都增大,则肯定出现了下列那种故障()A、R1断路B、R2短路C、R3短路D、R1短路DDR1R2R3VsErA例.如图电源的电动势为2V,内阻为0.5Ω,R0为2Ω,变阻器的阻值变化范围为0-10Ω,求:(1)变阻器阻值多大时,R0消耗功率最大.(2)变阻器阻值多大时,变阻器消耗的功率最大.其最大功率为多少?R0ErRR=0R=0，，R=2.5R=2.5ΩΩ时时,P,Pmm=1W=1W
