浙江省温州市泰顺县新浦中学八年级数学上册-3.3三视图课件-人教新课标版VIP免费

浙江省温州市泰顺县新浦中学八年级数学上册-3.3三视图课件-人教新课标版_第1页
1/12
浙江省温州市泰顺县新浦中学八年级数学上册-3.3三视图课件-人教新课标版_第2页
2/12
浙江省温州市泰顺县新浦中学八年级数学上册-3.3三视图课件-人教新课标版_第3页
3/12

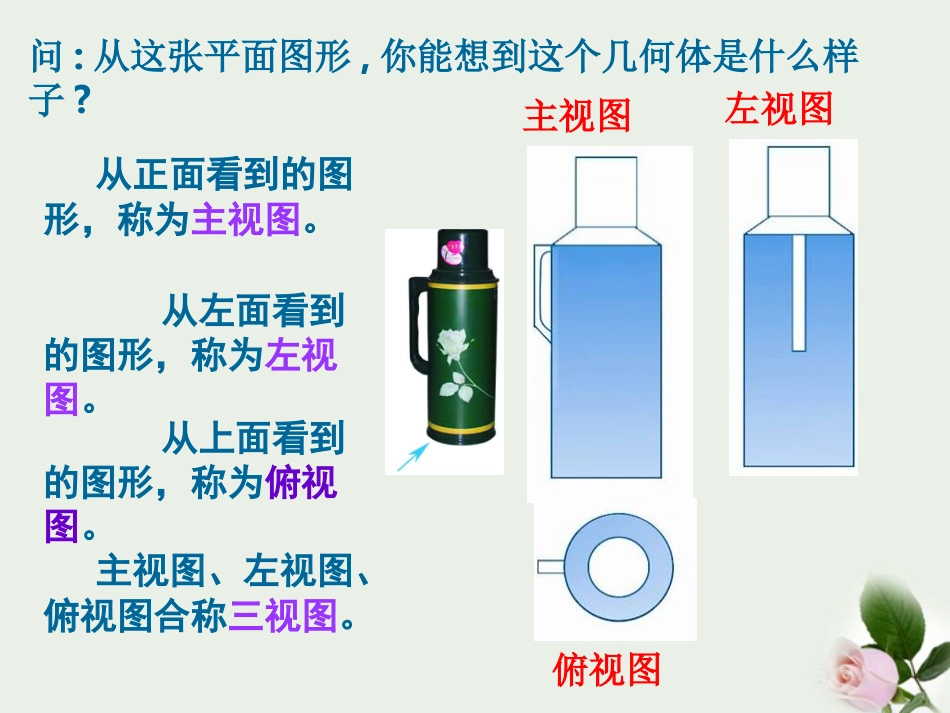

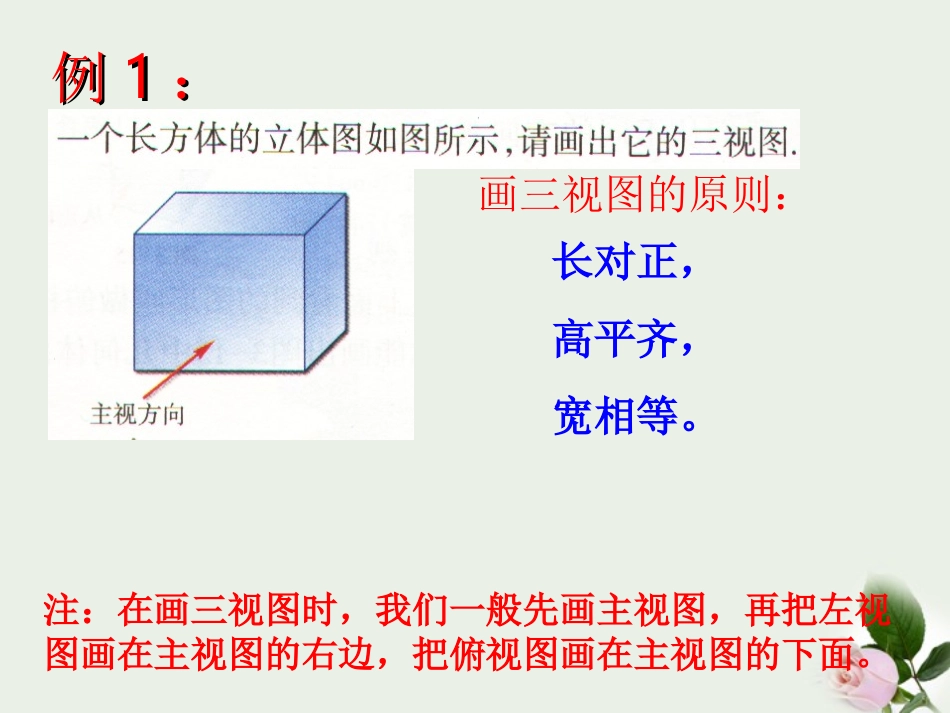

问:从这张平面图形,你能想到这个几何体是什么样子?主视图左视图俯视图从正面看到的图形,称为主视图。从上面看到的图形,称为俯视图。从左面看到的图形,称为左视图。主视图、左视图、俯视图合称三视图。主视图和俯视图共同反映了物体左右方向的尺寸,通常称之为“长对正”;主视图和左视图共同反映了物体上下方向的尺寸,通常称之为“高平齐”;俯视图和左视图共同反映了物体前后方向的尺寸,通常称之为“宽相等”.法则法则“长对正、高平齐、宽相等”是画三视图必须遵循的法则.“长对正、高平齐、宽相等”是画三视图必须遵循的法则.例例11::画三视图的原则:长对正,高平齐,宽相等。注:在画三视图时,我们一般先画主视图,再把左视图画在主视图的右边,把俯视图画在主视图的下面。做一做:做一做:俯视图左视图主视图主视图左视图俯视图正视图左视图俯视图主视图左视图俯视图主视图左视图俯视图练习:练习:主视图左视图俯视图由5个相同的小立方块搭成的几何体如图3-20所示,请画出它的三视图:图3-20长对正高平齐宽相等左视图俯视图主视图解解:所求三视图如图3-21.图3-21从正面看变式练习变式练习左视图俯视图主视图主视方向主视图左视图俯视图高平齐长对正宽相等

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

浙江省温州市泰顺县新浦中学八年级数学上册-3.3三视图课件-人教新课标版
