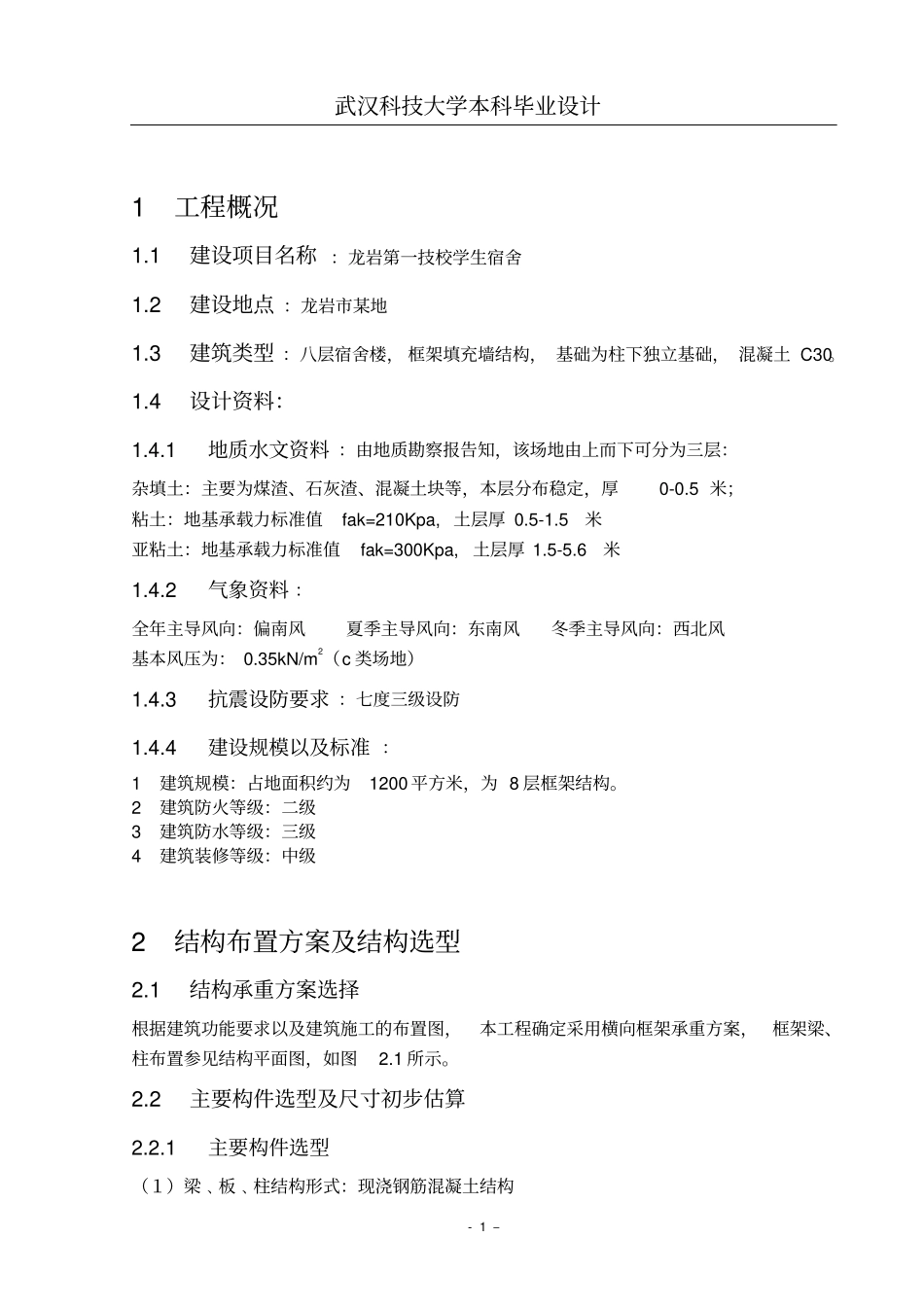

武汉科技大学本科毕业设计-1–1工程概况1.1建设项目名称：龙岩第一技校学生宿舍1.2建设地点：龙岩市某地1.3建筑类型：八层宿舍楼，框架填充墙结构，基础为柱下独立基础，混凝土C30。1.4设计资料：1.4.1地质水文资料：由地质勘察报告知，该场地由上而下可分为三层：杂填土：主要为煤渣、石灰渣、混凝土块等，本层分布稳定，厚0-0.5米；粘土：地基承载力标准值fak=210Kpa,土层厚0.5-1.5米亚粘土：地基承载力标准值fak=300Kpa,土层厚1.5-5.6米1.4.2气象资料：全年主导风向：偏南风夏季主导风向：东南风冬季主导风向：西北风基本风压为：0.35kN/m2（c类场地）1.4.3抗震设防要求：七度三级设防1.4.4建设规模以及标准：1建筑规模：占地面积约为1200平方米，为8层框架结构。2建筑防火等级：二级3建筑防水等级：三级4建筑装修等级：中级2结构布置方案及结构选型2.1结构承重方案选择根据建筑功能要求以及建筑施工的布置图，本工程确定采用横向框架承重方案，框架梁、柱布置参见结构平面图，如图2.1所示。2.2主要构件选型及尺寸初步估算2.2.1主要构件选型（１）梁﹑板﹑柱结构形式：现浇钢筋混凝土结构武汉科技大学本科毕业设计-2–30007800780078007800780078007800630075006300123456789ABCD300×600300×600300×600300×600300×500400×750300×500250×450250×450300×600300×600600×600750×750600×600750×750图2.1结构平面布置图（２）墙体采用：粉煤灰轻质砌块（３）墙体厚度：外墙:250mm，内墙:200mm（４）基础采用：柱下独立基础2.2.2梁﹑柱截面尺寸估算（１）横向框架梁:中跨梁（BC跨）：因为梁的跨度为7500mm，则.取L=7500mmh=(1/8~1/12)L=937.5mm~625mm取h=750mm.47.97507250hlnhb)31~21(375mm~250mm取b=400mm满足b>200mm且b750/2=375mm故主要框架梁初选截面尺寸为：b×h=400mm×750mm同理，边跨梁（AB、CD跨）可取：b×h=300mm×500mm（２）其他梁：连系梁：取L=7800mmh=(1/12~1/18)L=650mm~433mm取h=600mmhb)31~21(300mm~200mm取b=300mm故连系梁初选截面尺寸为：b×h=300mm×600mm由于跨度一样，为了方便起见，纵向次梁截面尺寸也初选为：b×h=300mm×600mm武汉科技大学本科毕业设计-3–横向次梁：跨度L=6300mmh=(1/12~1/18)L=525mm~350mm取h=450mmhb)31~21(225mm~150mm取b=250mm故横向次梁初选截面尺寸为：b×h=250mm×450mm（3）框架柱:)201~151()201~151(Hh×3000=374.7mm~281mmb=(1~2/3)h取b=h①按轴力估算:A、D列柱:No=8×2×3.9×3.15m2×14KN/m2=2752KNB、C列柱:No=8×2×3.9×6.8m2×14KN/m2=6027KN②按轴压比验算:此建筑抗震等级为三级，=0.9选C30型混凝土cf=14.3N/㎡N=1.2NoB、C列柱：mmmmmmfNAc7497495619583.149.0100060272.12(2.1)A﹑D列柱：mmmmmmfNAc5065062565973.149.0100027522.12(2.2)故初选柱截面尺寸为：B、C列柱：b×h=750mm×750mmA﹑D列柱：b×h=600mm×600mm2.3确定结构计算简图2.3.1三个假设：①平面结构假定：认为每一方向的水平力只由该方向的抗侧力结构承担，垂直于该方向的抗侧力结构不受力；②楼板在自身平面内在水平荷载作用下，框架之间不产生相对位移；③不考虑水平荷载作用下的扭转作用。2.3.2计算简图根据结构平面布置图,选定第5轴线作为计算单元.如图2.2所示框架梁跨度(按柱中心线确定)：AB、CD跨:6300mmBC跨:7500mm框架柱高度：假定基础顶面到室外地面的距离为500mm,则可取底层:H1=4500+300+500=5300mm其它层:H2=H3=H4=H5=H6=H7=H8=H9=3000mm武汉科技大学本科毕业设计-4–框架计算简图如图2.3所示G3H3H2H4G4G2G1H1E1E2E3E4F1F2F3F4I1K1I2K2D3D4C2C3C4D1D2C1A3A4A1B4B1B3B2A2L3L2L25L18L7L6L23L21L20L4L22L5L24L1L9L8L11L10L13L12L15L14L17L1963007500630063002550240025506300780078003900390039003900L16图2.2框架计算单元2.4梁﹑柱惯性矩,线刚度,相对线刚度计算2.4.1梁﹑柱惯性矩计算计算梁截面惯性矩时，考虑到现浇楼板的作用，边跨取I=1.5IO，中跨取I=2IO（IO为不考虑梁翼缘作用的梁截面惯性矩）武汉科技大学本科毕业设计-5–A0B0D0C0C1D1B1A1A2B2C2D2A3B3C3D3A4B4C4D4A5B5C5D5A6B6C6D6A7B7C7D7A8B8C8D8(1.00)(0.25)(0.92)(0...
