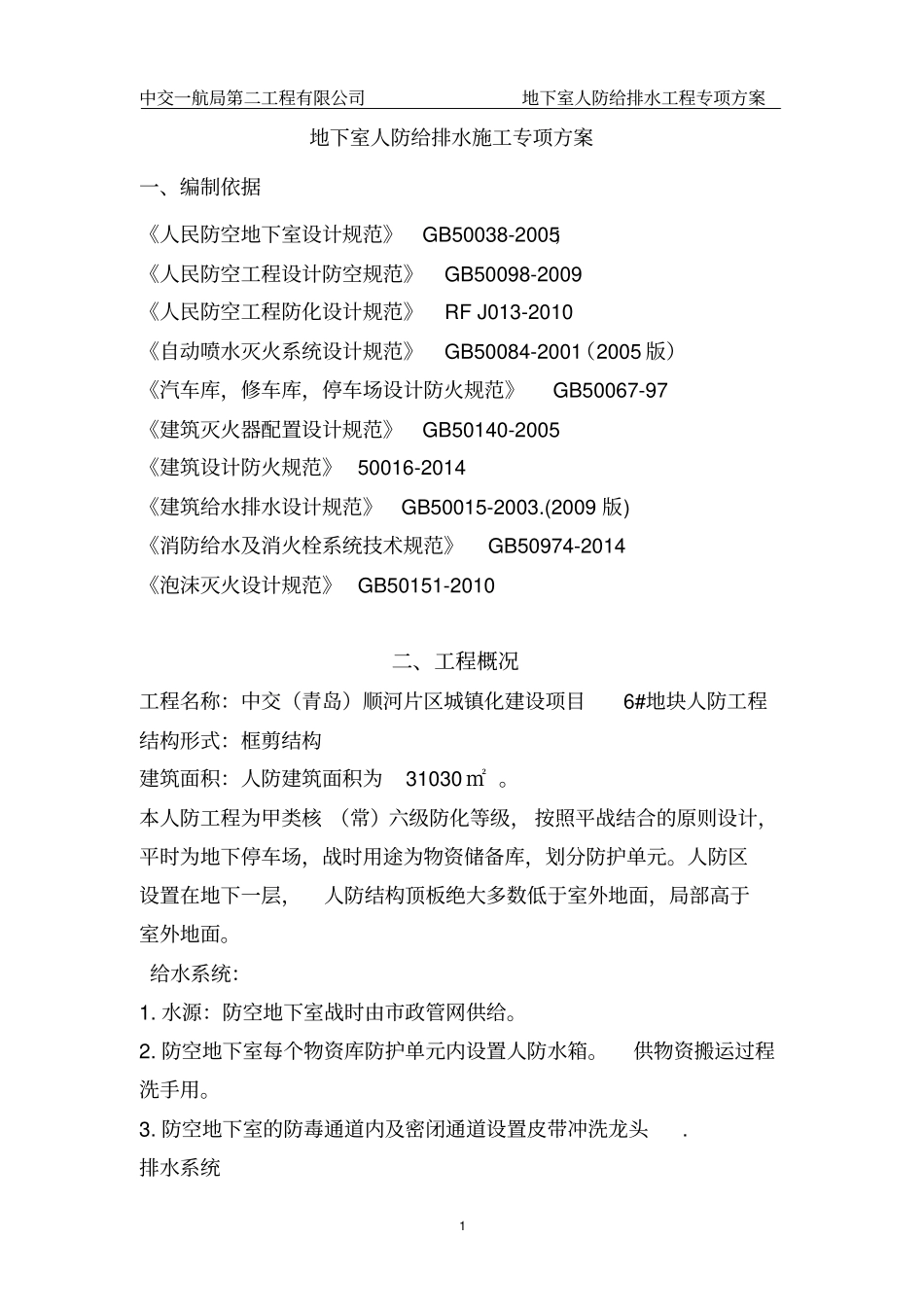

中交一航局第二工程有限公司地下室人防给排水工程专项方案1地下室人防给排水施工专项方案一、编制依据《人民防空地下室设计规范》GB50038-2005；《人民防空工程设计防空规范》GB50098-2009《人民防空工程防化设计规范》RFJ013-2010《自动喷水灭火系统设计规范》GB50084-2001（2005版）《汽车库，修车库，停车场设计防火规范》GB50067-97《建筑灭火器配置设计规范》GB50140-2005《建筑设计防火规范》50016-2014《建筑给水排水设计规范》GB50015-2003.(2009版)《消防给水及消火栓系统技术规范》GB50974-2014《泡沫灭火设计规范》GB50151-2010二、工程概况工程名称：中交（青岛）顺河片区城镇化建设项目6#地块人防工程结构形式：框剪结构建筑面积：人防建筑面积为31030㎡。本人防工程为甲类核（常）六级防化等级，按照平战结合的原则设计，平时为地下停车场，战时用途为物资储备库，划分防护单元。人防区设置在地下一层，人防结构顶板绝大多数低于室外地面，局部高于室外地面。给水系统：1.水源：防空地下室战时由市政管网供给。2.防空地下室每个物资库防护单元内设置人防水箱。供物资搬运过程洗手用。3.防空地下室的防毒通道内及密闭通道设置皮带冲洗龙头.排水系统中交一航局第二工程有限公司地下室人防给排水工程专项方案21.人防地下室战时利用平时集水坑及其排水管道排出战时生活污水，污水泵平时战时均适用。2.隔绝防护时间内，人防地下室不得向外部排水。3.人防地下室战时主要出入口防护门外的通道内，设置染毒水池，防毒通道及各密闭通道则设置防爆地漏将洗消废水排至染毒水池。防护设施穿越防护外墙及顶板的所有给排水管道，必须于防护外墙及顶板的内侧设置公称压力1.0MPa的铜芯闸阀作为防爆波阀，穿外墙及顶板处须作专用的防爆套管，在刚性防水套管基础上焊接，10厚200宽的挡板环,做法见大样。其他部位则设刚性密闭套管，详04FS02。阀边缘距墙面或顶板内侧的距离不大于200mm。管材给水管采用钢塑复合管，压力排水管采用热镀锌钢管，埋地排水管采用排水铸铁管或热镀锌钢管。其他1.与战时无关的所有排水管道一律不得进入防空地下室。2.本人防工程的给水引入管、排水出户管和防爆波地漏均须在工程施工、安装时一次完成.3.标高以首层室内地面为±0.000计。4.尺寸单位：标高以米计，其它均以毫米计。5.管道标高法：图中所注标高，压力管道标高均为管中心标高，重力管为管内底标高。6.为人防区预留的给排水进出水管从外到内施工到防爆波阀，并应有明显标志。7.人防区域内所有阀门均采用防爆阀门,防爆阀门安装详见GB04SF02。8.手摇泵、潜污泵、柔(刚)性密闭套管、水箱基础及固定安装详中交一航局第二工程有限公司地下室人防给排水工程专项方案3GB04FS02。室内排水系统为：中水系统、热水系统、生活污水排水系统、雨水排水系统、生活废水排水系统。生活污水系统分为自流排及强排：一层以上污水废水自流排至室外；地下压力排水本工程：室内排水采用污废采用合流制。地上部分的污废水重力自留排入室外检查井，地下室污废水采用潜污泵提升至室外检查井。每个污废水集水池内均设置两台潜污泵，液位控制开启，交替运行。其安装按设计图纸规范进行安装，对产品质量进行检查，进场产品备有质量合格证等相应质量保证性文件，潜污泵的压力排水管道采用热镀锌管丝接。穿越防护分区的压力排水管在防护区内侧安装抗力＞1.0MPa的防护阀门，各抗力＞1.0MPa的阀门均设有明显的启闭标志，且防护阀门应满足工作压力下的承压要求。管材选用：穿越防护区的压力排水管采用热镀锌钢管，丝接或法兰及管箍连接。压力排水管道上的阀门采用铜芯球磨铸铁外壳闸阀，耐压不小于1.0MPa。潜污泵出水管采用立式排水止回阀。管道穿越钢筋混凝土墙，楼板，梁时应根据图中所标注的管道标高，位置配合土建施工预留孔洞或预埋套管，管道穿越地下室外墙，人防防护结构时，应按人防工程标准预埋防水套管。三、施工准备1、临时设施根据现有的临时的设施安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求接好临时机械的用电。中交一航局第二工程有限公司地下室人防给排水工程专项方案42、劳动力安排根据土...
