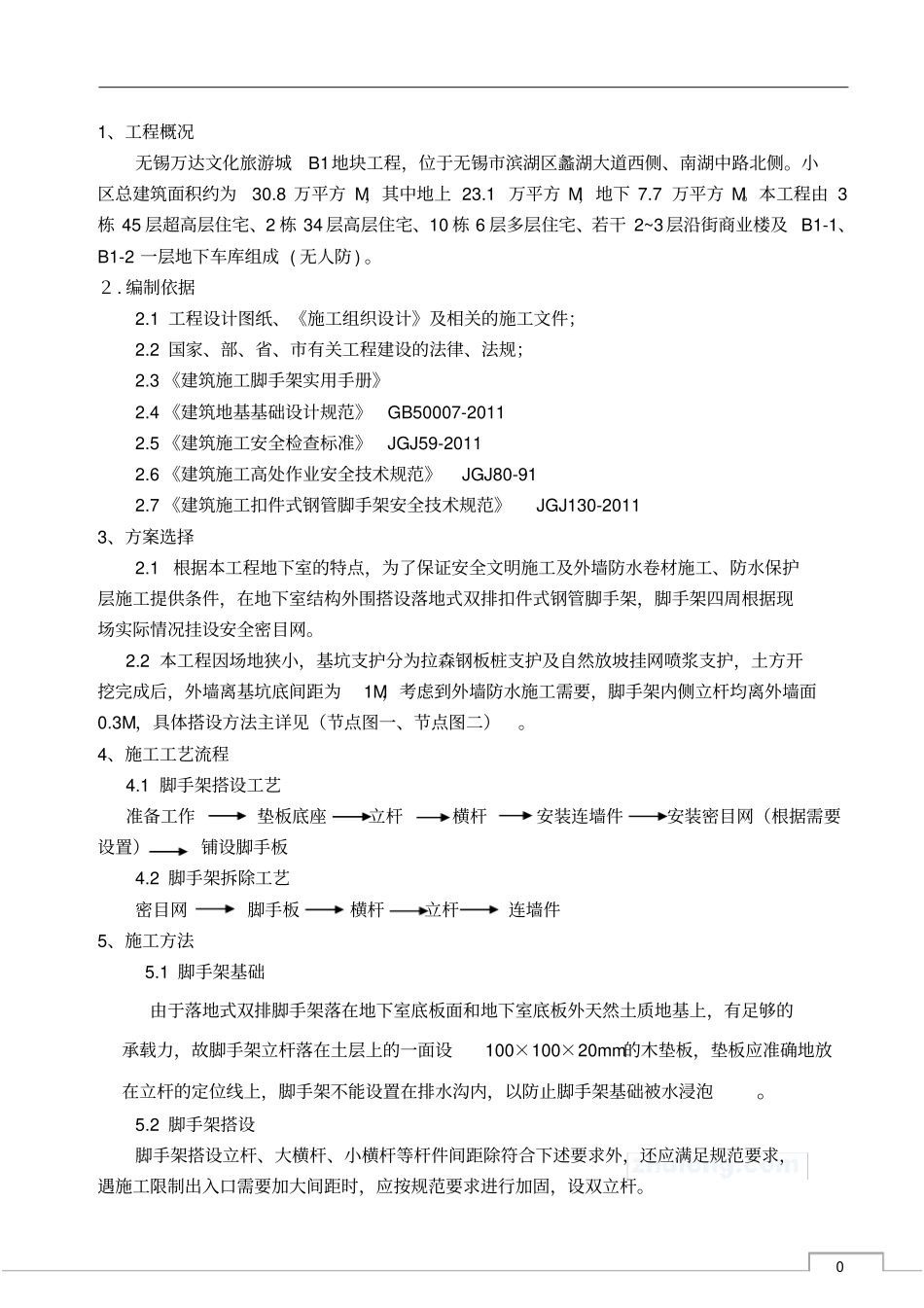

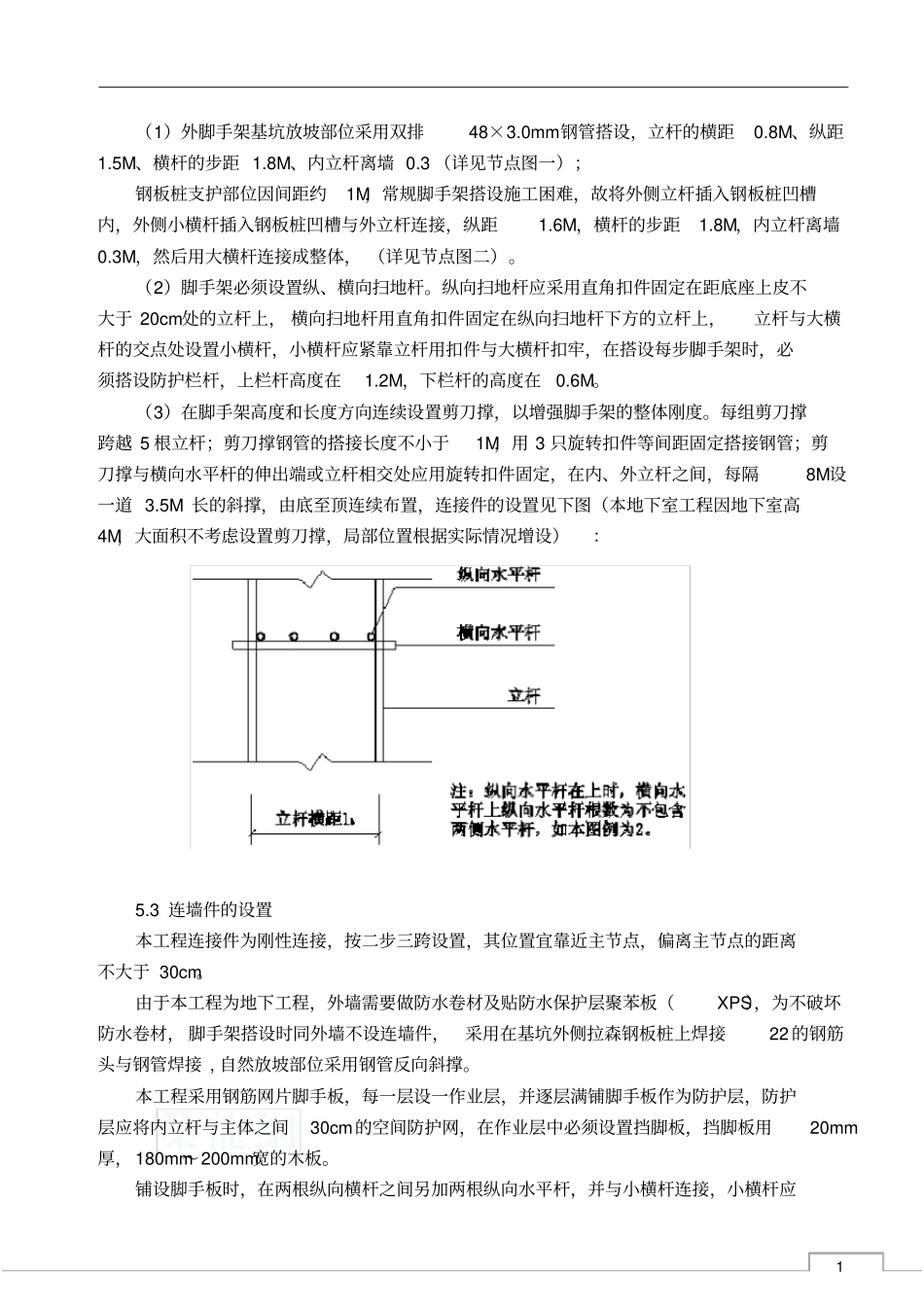

01、工程概况无锡万达文化旅游城B1地块工程，位于无锡市滨湖区蠡湖大道西侧、南湖中路北侧。小区总建筑面积约为30.8万平方M，其中地上23.1万平方M，地下7.7万平方M。本工程由3栋45层超高层住宅、2栋34层高层住宅、10栋6层多层住宅、若干2~3层沿街商业楼及B1-1、B1-2一层地下车库组成(无人防)。２.编制依据2.1工程设计图纸、《施工组织设计》及相关的施工文件；2.2国家、部、省、市有关工程建设的法律、法规；2.3《建筑施工脚手架实用手册》2.4《建筑地基基础设计规范》GB50007-20112.5《建筑施工安全检查标准》JGJ59-20112.6《建筑施工高处作业安全技术规范》JGJ80-912.7《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、方案选择2.1根据本工程地下室的特点，为了保证安全文明施工及外墙防水卷材施工、防水保护层施工提供条件，在地下室结构外围搭设落地式双排扣件式钢管脚手架，脚手架四周根据现场实际情况挂设安全密目网。2.2本工程因场地狭小，基坑支护分为拉森钢板桩支护及自然放坡挂网喷浆支护，土方开挖完成后，外墙离基坑底间距为1M，考虑到外墙防水施工需要，脚手架内侧立杆均离外墙面0.3M，具体搭设方法主详见（节点图一、节点图二）。4、施工工艺流程4.1脚手架搭设工艺准备工作垫板底座立杆横杆安装连墙件安装密目网（根据需要设置）铺设脚手板4.2脚手架拆除工艺密目网脚手板横杆立杆连墙件5、施工方法5.1脚手架基础由于落地式双排脚手架落在地下室底板面和地下室底板外天然土质地基上，有足够的承载力，故脚手架立杆落在土层上的一面设100×100×20mm的木垫板，垫板应准确地放在立杆的定位线上，脚手架不能设置在排水沟内，以防止脚手架基础被水浸泡。5.2脚手架搭设脚手架搭设立杆、大横杆、小横杆等杆件间距除符合下述要求外，还应满足规范要求，遇施工限制出入口需要加大间距时，应按规范要求进行加固，设双立杆。1（1）外脚手架基坑放坡部位采用双排48×3.0mm钢管搭设，立杆的横距0.8M、纵距1.5M、横杆的步距1.8M、内立杆离墙0.3（详见节点图一）；钢板桩支护部位因间距约1M，常规脚手架搭设施工困难，故将外侧立杆插入钢板桩凹槽内，外侧小横杆插入钢板桩凹槽与外立杆连接，纵距1.6M，横杆的步距1.8M，内立杆离墙0.3M，然后用大横杆连接成整体，（详见节点图二）。（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于20cm处的立杆上，横向扫地杆用直角扣件固定在纵向扫地杆下方的立杆上，立杆与大横杆的交点处设置小横杆，小横杆应紧靠立杆用扣件与大横杆扣牢，在搭设每步脚手架时，必须搭设防护栏杆，上栏杆高度在1.2M，下栏杆的高度在0.6M。（3）在脚手架高度和长度方向连续设置剪刀撑，以增强脚手架的整体刚度。每组剪刀撑跨越5根立杆；剪刀撑钢管的搭接长度不小于1M，用3只旋转扣件等间距固定搭接钢管；剪刀撑与横向水平杆的伸出端或立杆相交处应用旋转扣件固定，在内、外立杆之间，每隔8M设一道3.5M长的斜撑，由底至顶连续布置，连接件的设置见下图（本地下室工程因地下室高4M，大面积不考虑设置剪刀撑，局部位置根据实际情况增设）：5.3连墙件的设置本工程连接件为刚性连接，按二步三跨设置，其位置宜靠近主节点，偏离主节点的距离不大于30cm。由于本工程为地下工程，外墙需要做防水卷材及贴防水保护层聚苯板（XPS），为不破坏防水卷材，脚手架搭设时同外墙不设连墙件，采用在基坑外侧拉森钢板桩上焊接22的钢筋头与钢管焊接,自然放坡部位采用钢管反向斜撑。本工程采用钢筋网片脚手板，每一层设一作业层，并逐层满铺脚手板作为防护层，防护层应将内立杆与主体之间30cm的空间防护网，在作业层中必须设置挡脚板，挡脚板用20mm厚，180mm～200mm宽的木板。铺设脚手板时，在两根纵向横杆之间另加两根纵向水平杆，并与小横杆连接，小横杆应2在大横杆的下面，作业层脚手板要铺满、铺稳，脚手板应垂直于纵向水平方向铺设，且采用对接平铺，四个角用镀锌铁丝固定在纵向水平杆上。5．4密目网的设置脚手架使用密目安全网全封闭，密目网设置在外排立杆的内侧，用尼龙绳将密目网之间绑扎，每隔25cm与脚手架环扣系牢。节点图一立面图...
