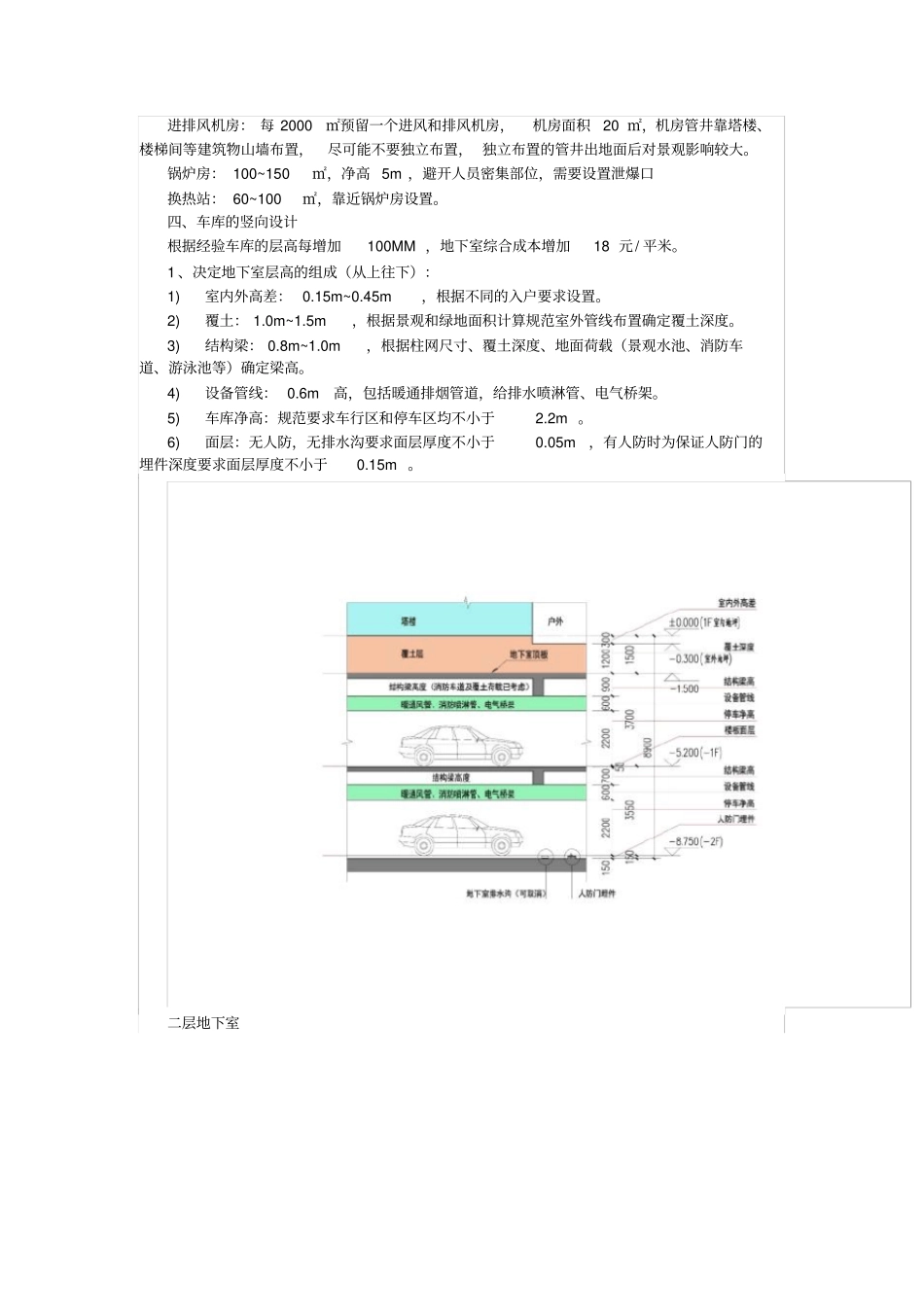

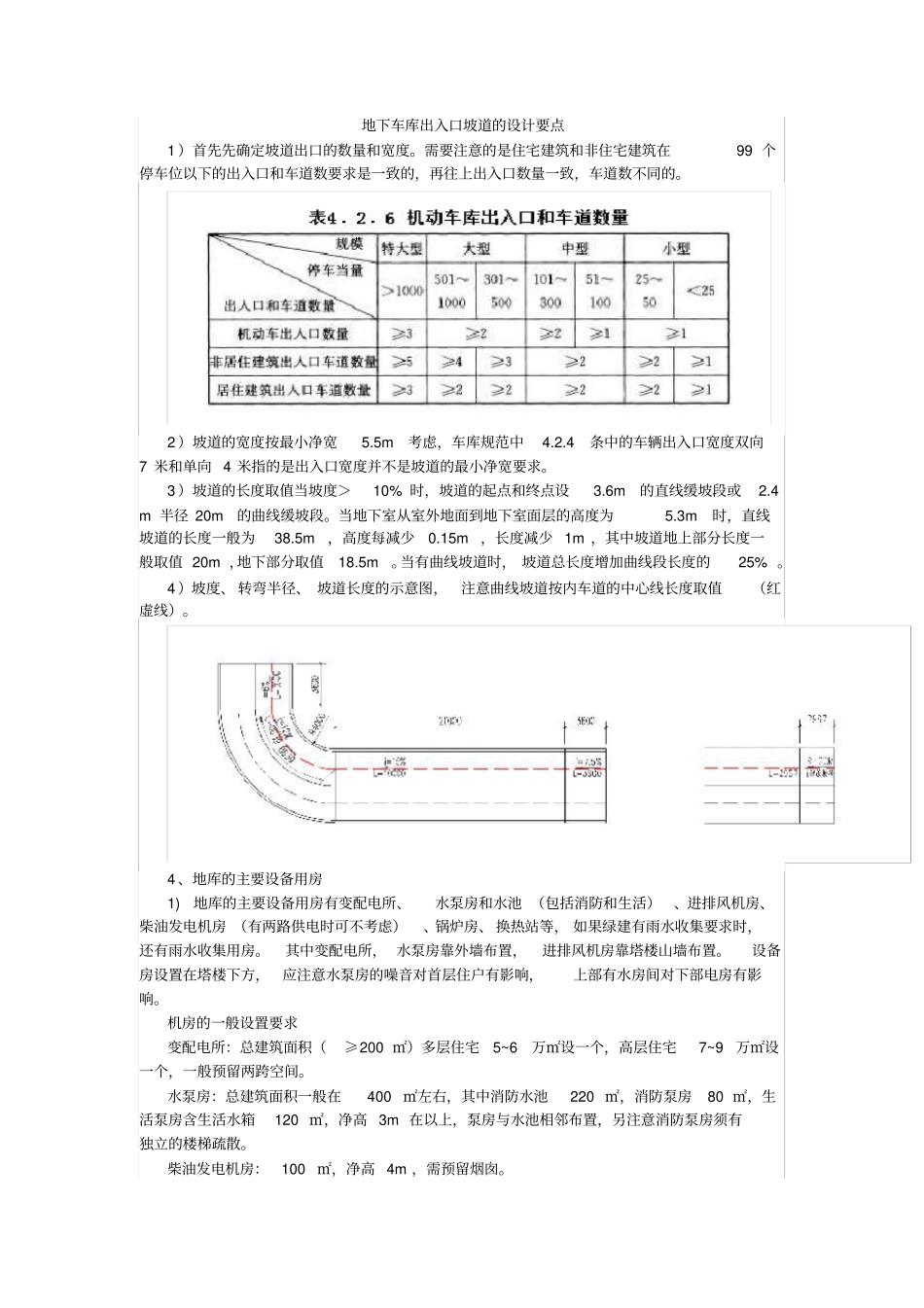

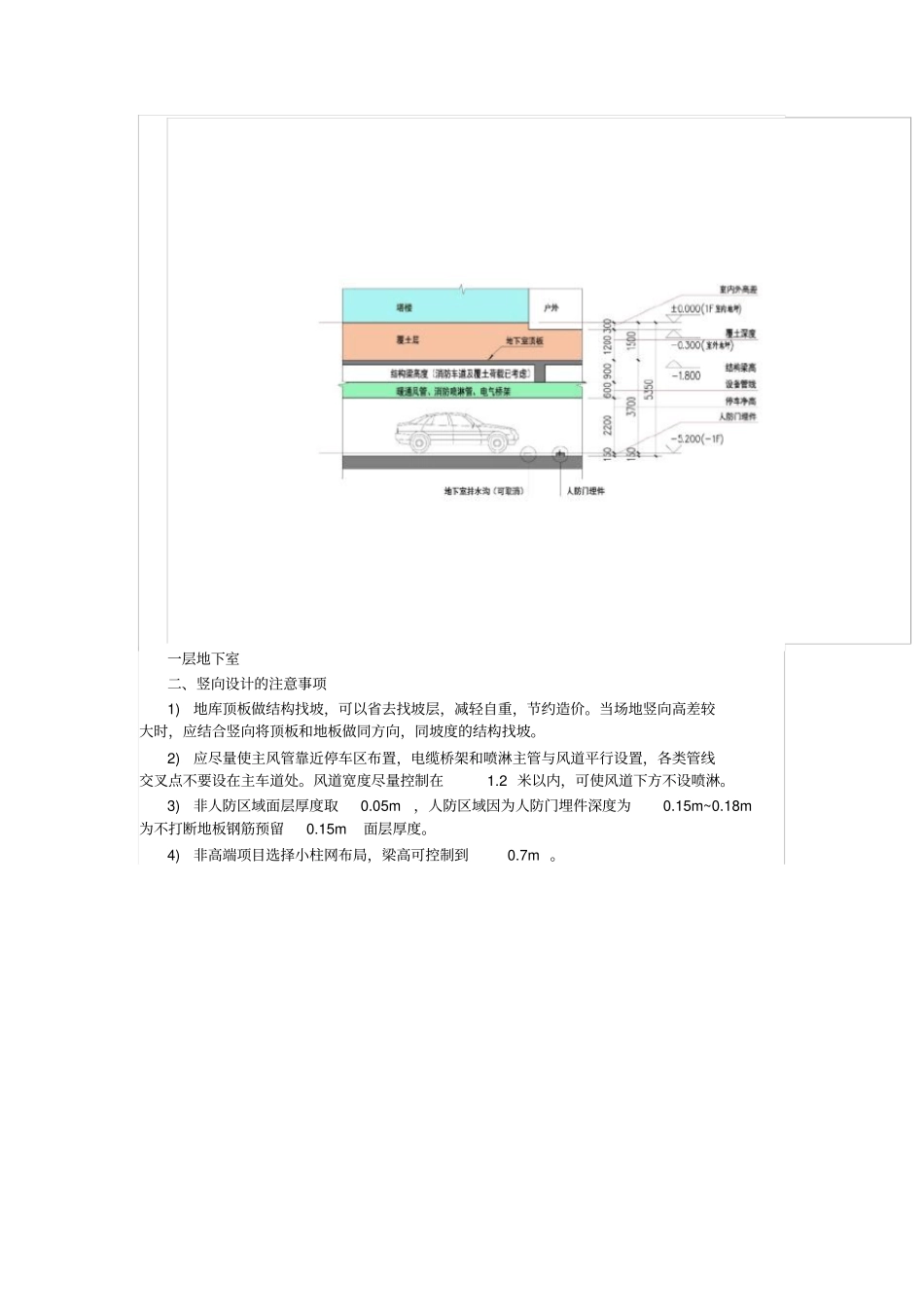

地下车库出入口坡道的设计要点1）首先先确定坡道出口的数量和宽度。需要注意的是住宅建筑和非住宅建筑在99个停车位以下的出入口和车道数要求是一致的，再往上出入口数量一致，车道数不同的。2）坡道的宽度按最小净宽5.5m考虑，车库规范中4.2.4条中的车辆出入口宽度双向7米和单向4米指的是出入口宽度并不是坡道的最小净宽要求。3）坡道的长度取值当坡度＞10%时，坡道的起点和终点设3.6m的直线缓坡段或2.4m半径20m的曲线缓坡段。当地下室从室外地面到地下室面层的高度为5.3m时，直线坡道的长度一般为38.5m，高度每减少0.15m，长度减少1m，其中坡道地上部分长度一般取值20m，地下部分取值18.5m。当有曲线坡道时，坡道总长度增加曲线段长度的25%。4）坡度、转弯半径、坡道长度的示意图，注意曲线坡道按内车道的中心线长度取值（红虚线）。4、地库的主要设备用房1)地库的主要设备用房有变配电所、水泵房和水池（包括消防和生活）、进排风机房、柴油发电机房（有两路供电时可不考虑）、锅炉房、换热站等，如果绿建有雨水收集要求时，还有雨水收集用房。其中变配电所，水泵房靠外墙布置，进排风机房靠塔楼山墙布置。设备房设置在塔楼下方，应注意水泵房的噪音对首层住户有影响，上部有水房间对下部电房有影响。机房的一般设置要求变配电所：总建筑面积（≥200㎡）多层住宅5~6万㎡设一个，高层住宅7~9万㎡设一个，一般预留两跨空间。水泵房：总建筑面积一般在400㎡左右，其中消防水池220㎡，消防泵房80㎡，生活泵房含生活水箱120㎡，净高3m在以上，泵房与水池相邻布置，另注意消防泵房须有独立的楼梯疏散。柴油发电机房：100㎡，净高4m，需预留烟囱。进排风机房：每2000㎡预留一个进风和排风机房，机房面积20㎡，机房管井靠塔楼、楼梯间等建筑物山墙布置，尽可能不要独立布置，独立布置的管井出地面后对景观影响较大。锅炉房：100~150㎡，净高5m，避开人员密集部位，需要设置泄爆口换热站：60~100㎡，靠近锅炉房设置。四、车库的竖向设计根据经验车库的层高每增加100MM，地下室综合成本增加18元/平米。1、决定地下室层高的组成（从上往下）：1)室内外高差：0.15m~0.45m，根据不同的入户要求设置。2)覆土：1.0m~1.5m，根据景观和绿地面积计算规范室外管线布置确定覆土深度。3)结构梁：0.8m~1.0m，根据柱网尺寸、覆土深度、地面荷载（景观水池、消防车道、游泳池等）确定梁高。4)设备管线：0.6m高，包括暖通排烟管道，给排水喷淋管、电气桥架。5)车库净高：规范要求车行区和停车区均不小于2.2m。6)面层：无人防，无排水沟要求面层厚度不小于0.05m，有人防时为保证人防门的埋件深度要求面层厚度不小于0.15m。二层地下室一层地下室二、竖向设计的注意事项1)地库顶板做结构找坡，可以省去找坡层，减轻自重，节约造价。当场地竖向高差较大时，应结合竖向将顶板和地板做同方向，同坡度的结构找坡。2)应尽量使主风管靠近停车区布置，电缆桥架和喷淋主管与风道平行设置，各类管线交叉点不要设在主车道处。风道宽度尽量控制在1.2米以内，可使风道下方不设喷淋。3)非人防区域面层厚度取0.05m，人防区域因为人防门埋件深度为0.15m~0.18m为不打断地板钢筋预留0.15m面层厚度。4)非高端项目选择小柱网布局，梁高可控制到0.7m。
