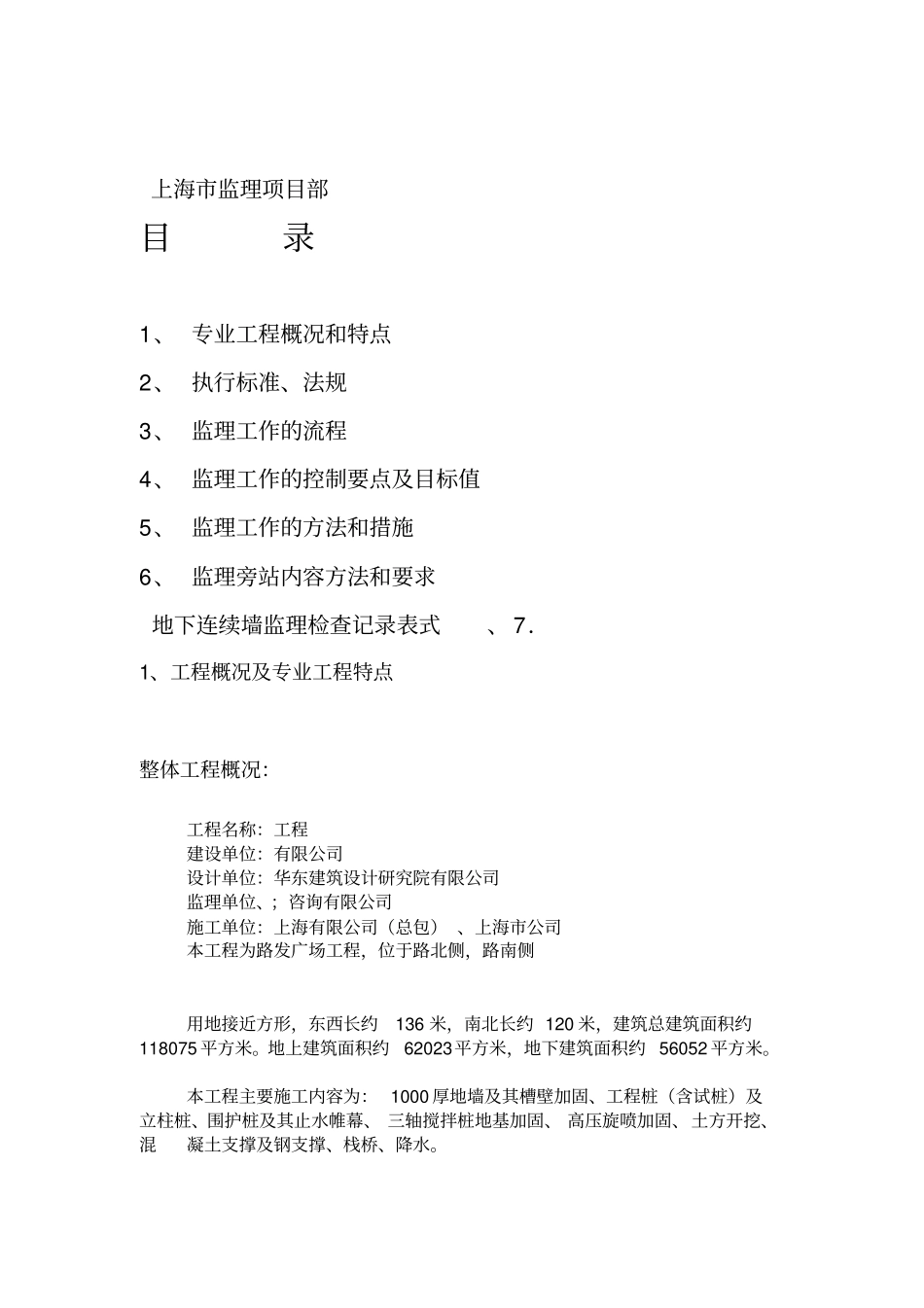

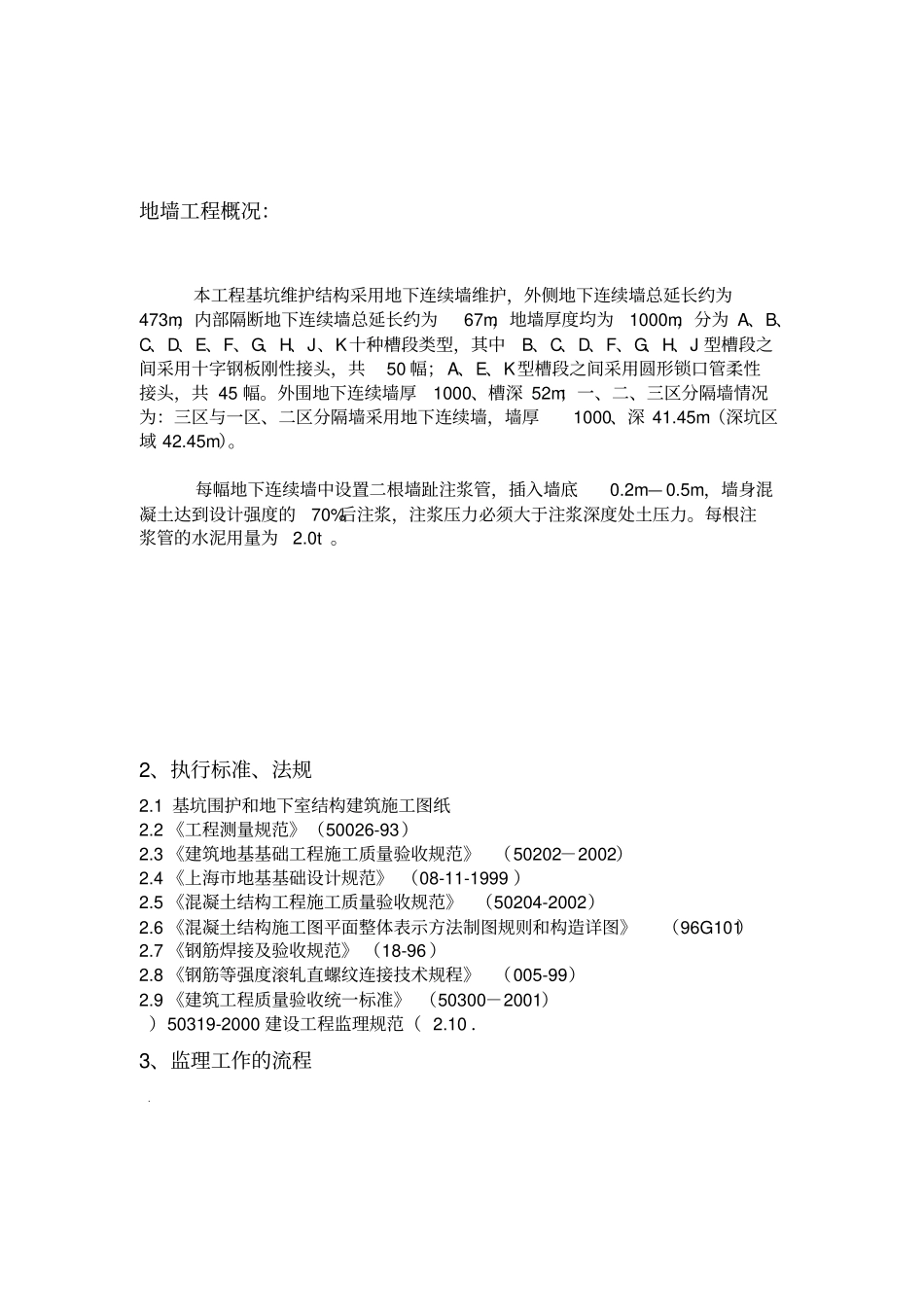

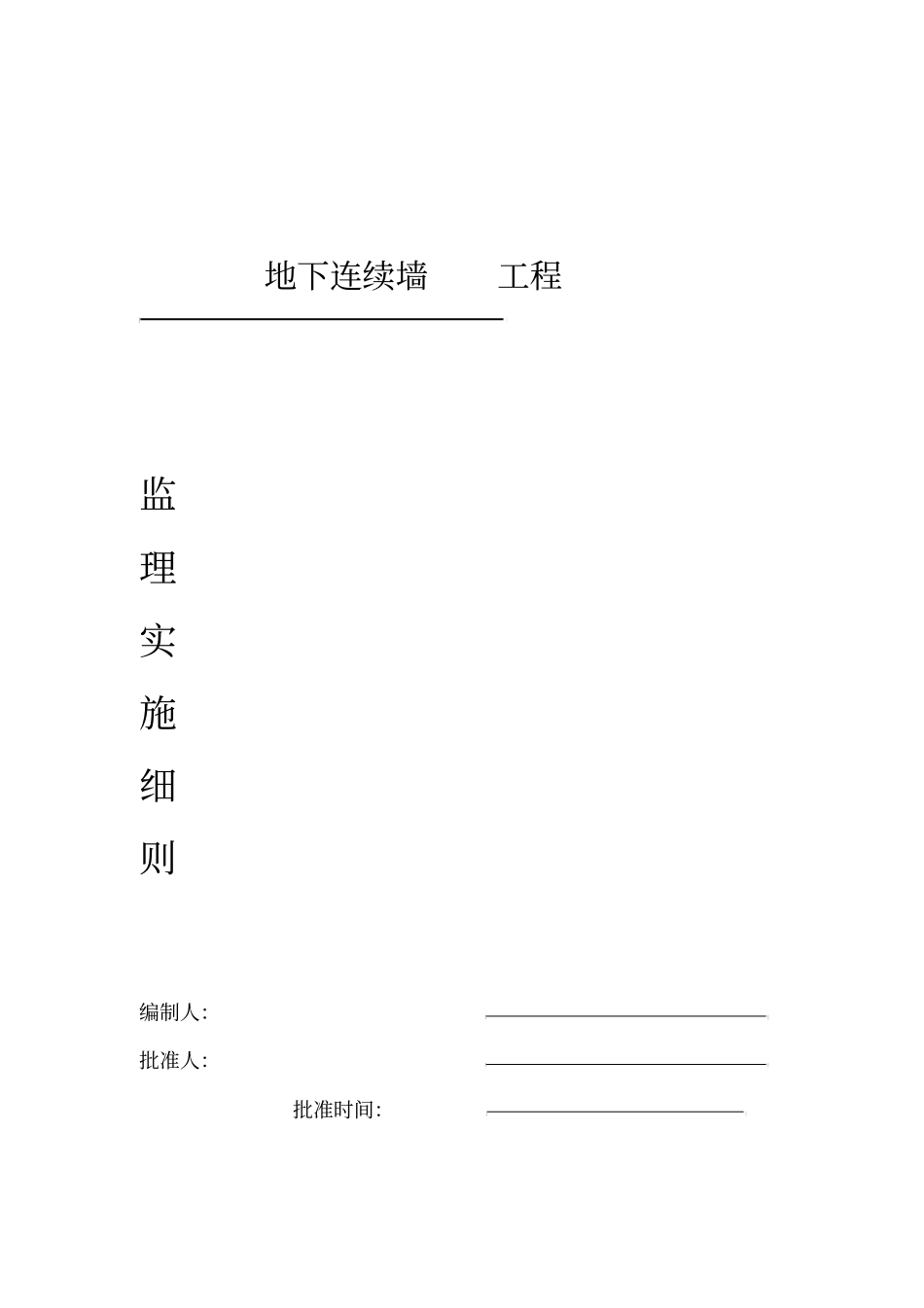

地下连续墙工程监理实施细则编制人：批准人：批准时间：上海市监理项目部目录1、专业工程概况和特点2、执行标准、法规3、监理工作的流程4、监理工作的控制要点及目标值5、监理工作的方法和措施6、监理旁站内容方法和要求地下连续墙监理检查记录表式、7．1、工程概况及专业工程特点整体工程概况：工程名称：工程建设单位：有限公司设计单位：华东建筑设计研究院有限公司监理单位、；咨询有限公司施工单位：上海有限公司（总包）、上海市公司本工程为路发广场工程，位于路北侧，路南侧用地接近方形，东西长约136米，南北长约120米，建筑总建筑面积约118075平方米。地上建筑面积约62023平方米，地下建筑面积约56052平方米。本工程主要施工内容为：1000厚地墙及其槽壁加固、工程桩（含试桩）及立柱桩、围护桩及其止水帷幕、三轴搅拌桩地基加固、高压旋喷加固、土方开挖、混凝土支撑及钢支撑、栈桥、降水。地墙工程概况：本工程基坑维护结构采用地下连续墙维护，外侧地下连续墙总延长约为473m，内部隔断地下连续墙总延长约为67m，地墙厚度均为1000m，分为A、B、C、D、E、F、G、H、J、K十种槽段类型，其中B、C、D、F、G、H、J型槽段之间采用十字钢板刚性接头，共50幅；A、E、K型槽段之间采用圆形锁口管柔性接头，共45幅。外围地下连续墙厚1000、槽深52m；一、二、三区分隔墙情况为：三区与一区、二区分隔墙采用地下连续墙，墙厚1000、深41.45m（深坑区域42.45m）。每幅地下连续墙中设置二根墙趾注浆管，插入墙底0.2m—0.5m，墙身混凝土达到设计强度的70%后注浆，注浆压力必须大于注浆深度处土压力。每根注浆管的水泥用量为2.0t。2、执行标准、法规2.1基坑围护和地下室结构建筑施工图纸2.2《工程测量规范》（50026-93）2.3《建筑地基基础工程施工质量验收规范》（50202－2002）2.4《上海市地基基础设计规范》（08-11-1999）2.5《混凝土结构工程施工质量验收规范》（50204-2002）2.6《混凝土结构施工图平面整体表示方法制图规则和构造详图》（96G101）2.7《钢筋焊接及验收规范》（18-96）2.8《钢筋等强度滚轧直螺纹连接技术规程》（005-99）2.9《建筑工程质量验收统一标准》（50300－2001））50319-2000建设工程监理规范（2.10．3、监理工作的流程检查施工准备工方案审设计交资质审材料质量控监理交水准监理复轴线监理复槽段定浇筑导泥浆制定位监理检挖机定监理检槽段开洗刷墙头接深度、沉淤及成槽测，监理检查、验清基换合监理验合钢筋笼下监理旁吊放接头商品下放导监理检合灌注监理旁提升接头事后控、监理工作的控制要点及目标开挖后实测检查编制质量评估报告防水处理、与结构有关的缺陷．4.1事前控制内容1）资质审查：在地下墙工程开工前，对地下连续墙施工单位（包括成槽、材料检测单位及商品砼搅拌站）进行资质审查，审查内容应包括:《企业法人营业执照》、资质等级证书、进沪施工许可证、施工企业的业绩材料等；2）设计交底：组织或参加设计施工图会审和设计交底，并提出意见和建议。3）方案审批：审查施工单位提出的施工组织设计或施工方案，签署书面意见。4）检查施工准备工作：①督促施工单位做好场地平整工作及施工机械行走的道路铺筑。②检查泥浆循环系统的设置情况。③检查挖机、吊机及其它辅助设备的配备和运行情况。④检查计量设备、测量工具、检测工具（测绳、卷尺、测槽仪、经纬仪、水平仪等）的标定情况。⑤审查电焊工、电工、起重工等特殊工种的上岗证。⑥审查原材料产品的质保书、合格证、准用证及砼配比，要求施工单位在见证人的监督下进行材料取样及送样复试合格。作为永久结构的地下连续墙，其砼抗渗质量标准可按现行国家标准《地下防水工程施工质量验收规范》50208执行。5）签发开工令：签发开工令应具备的条件：施工许可证已获得政府主管部门批准；征地拆迁工作能满足工程进度的需要；施工组织设计已获总监理工程师批准；施工图已经审图部门审批并签署审批意见；施工单位现场管理人员、施工人员、设备、材料已落实进场；现场已具备三通一平条件。6）监理交底：施工前组织召开监理交底会议，就监理纪律、监理方式、验收程序、工艺环节技术要求等，向施工单位进行交...
