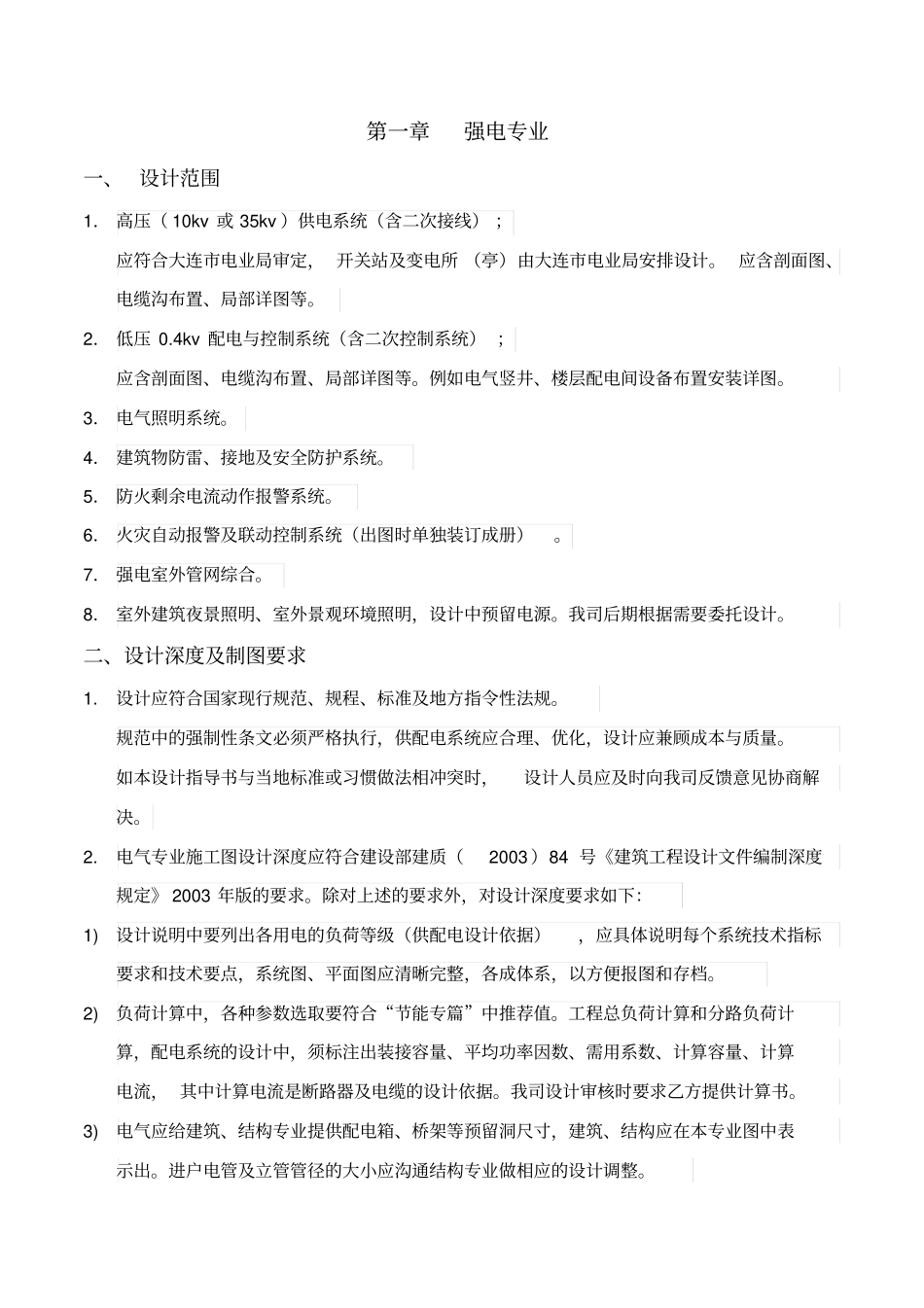

第一章强电专业一、设计范围1．高压（10kv或35kv）供电系统（含二次接线）；应符合大连市电业局审定，开关站及变电所（亭）由大连市电业局安排设计。应含剖面图、电缆沟布置、局部详图等。2．低压0.4kv配电与控制系统（含二次控制系统）；应含剖面图、电缆沟布置、局部详图等。例如电气竖井、楼层配电间设备布置安装详图。3．电气照明系统。4．建筑物防雷、接地及安全防护系统。5．防火剩余电流动作报警系统。6．火灾自动报警及联动控制系统（出图时单独装订成册）。7．强电室外管网综合。8．室外建筑夜景照明、室外景观环境照明，设计中预留电源。我司后期根据需要委托设计。二、设计深度及制图要求1.设计应符合国家现行规范、规程、标准及地方指令性法规。规范中的强制性条文必须严格执行，供配电系统应合理、优化，设计应兼顾成本与质量。如本设计指导书与当地标准或习惯做法相冲突时，设计人员应及时向我司反馈意见协商解决。2.电气专业施工图设计深度应符合建设部建质（2003）84号《建筑工程设计文件编制深度规定》2003年版的要求。除对上述的要求外，对设计深度要求如下：1)设计说明中要列出各用电的负荷等级（供配电设计依据），应具体说明每个系统技术指标要求和技术要点，系统图、平面图应清晰完整，各成体系，以方便报图和存档。2)负荷计算中，各种参数选取要符合“节能专篇”中推荐值。工程总负荷计算和分路负荷计算，配电系统的设计中，须标注出装接容量、平均功率因数、需用系数、计算容量、计算电流，其中计算电流是断路器及电缆的设计依据。我司设计审核时要求乙方提供计算书。3)电气应给建筑、结构专业提供配电箱、桥架等预留洞尺寸，建筑、结构应在本专业图中表示出。进户电管及立管管径的大小应沟通结构专业做相应的设计调整。4)应按《建设工程质量管理条例》第二十二条注明设备规格、型号、性能等技术参数与数量，但不得指定制造商和供应商，不得使用淘汰产品。设计中对低压断路器不得标注具体型号，对0.4kV低压断路器的表示为：ACB—框架断路器MCCB—塑壳断路器、MCB—微型断路器、ATS—PC级双电源切换装置、IS—隔离开关、RCB—带剩余电流保护的断路器。凡电动操作的断路器，设计中务必注明“电动操作”以供预算及定货时明确价格，未加注明者均视为手动操作，设计中应详细给出断路器技术参数及相关整定值。5)末端配电系统应详细注明用途和容量；例如换热站照明，地下车库排风机等。应明确PVC16等阻燃塑管表示的是外径。6)0.4KV供配电主系统中,要求列出所有回路的电缆表.电缆表中含:电缆编号、电缆规格、敷设方式、起点、终点、用电设备、单位、数量、备注,其中数量应准确以供预算及定货。7)设计中对于双电源切换的进出线,要标明主供与备供。8)应绘出各电气竖井及配电小间的详图;电气竖井内应敷设接地干线和端子排。9)水暖设备的管线、电机容量等变化应及时沟通电气专业作相应的配电调整设计。10)设计院内部应加强各专业之间的沟通，以减少专业之间各部位、节点遗漏、忽略和争位的问题。11)应将墙壁开关、电源、电话、有线电视等插座的水平位置在一张平面图上表示出来，并注明水平尺寸和高度尺寸（应出智能箱、可视对讲户内机与同墙照明开关、进户开箱开关的立面图）。12)各种强、弱电配电箱应按其外形尺寸在平面图上定位，不能将各箱紧靠绘出，实际有的墙面摆不开（应出楼梯口弱电、强电箱体间立面图）。13)卫生间的等电位箱应绘出大样图。1)系统图中配电箱不能用方块图表示，应绘出内部元器件和联线及标注器件技术参数。2)图例中标注的灯具等电工器材应提供较为详尽的技术参数，比如荧光灯是否为电子镇流器，功率因数是否为0.95等。3)0.4KV配电系统在绘制时,要求将控制线亦在图中表示出来;平面图中必须示出控制电缆;4)主要的电气设备、材料表及数量。5)系统图按照业态和楼层出图。各设备用房务必标明业态归属(不得直接用编号表示,如1#变电所等);6)电梯：a)机房墙上应有百叶窗透气孔或电控换气扇。b)双电源箱应在机房门内侧2M内墙上安设。c)曳引机旁边要有停电时盘车空间。d)机房内应有隔噪音措施。3.对设计单位的图纸要求14)采纳国家标准图集应提供复制图纸...
