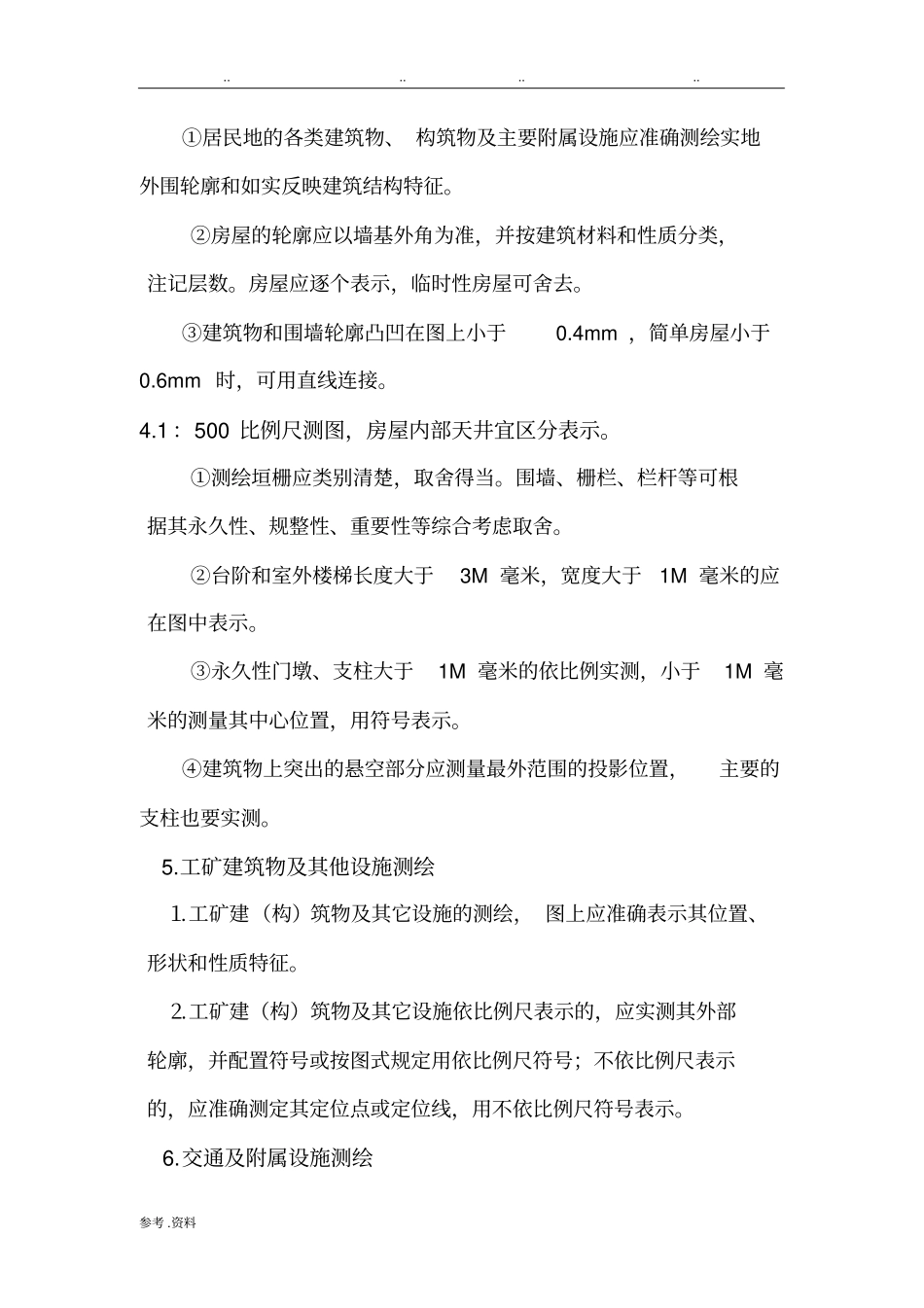

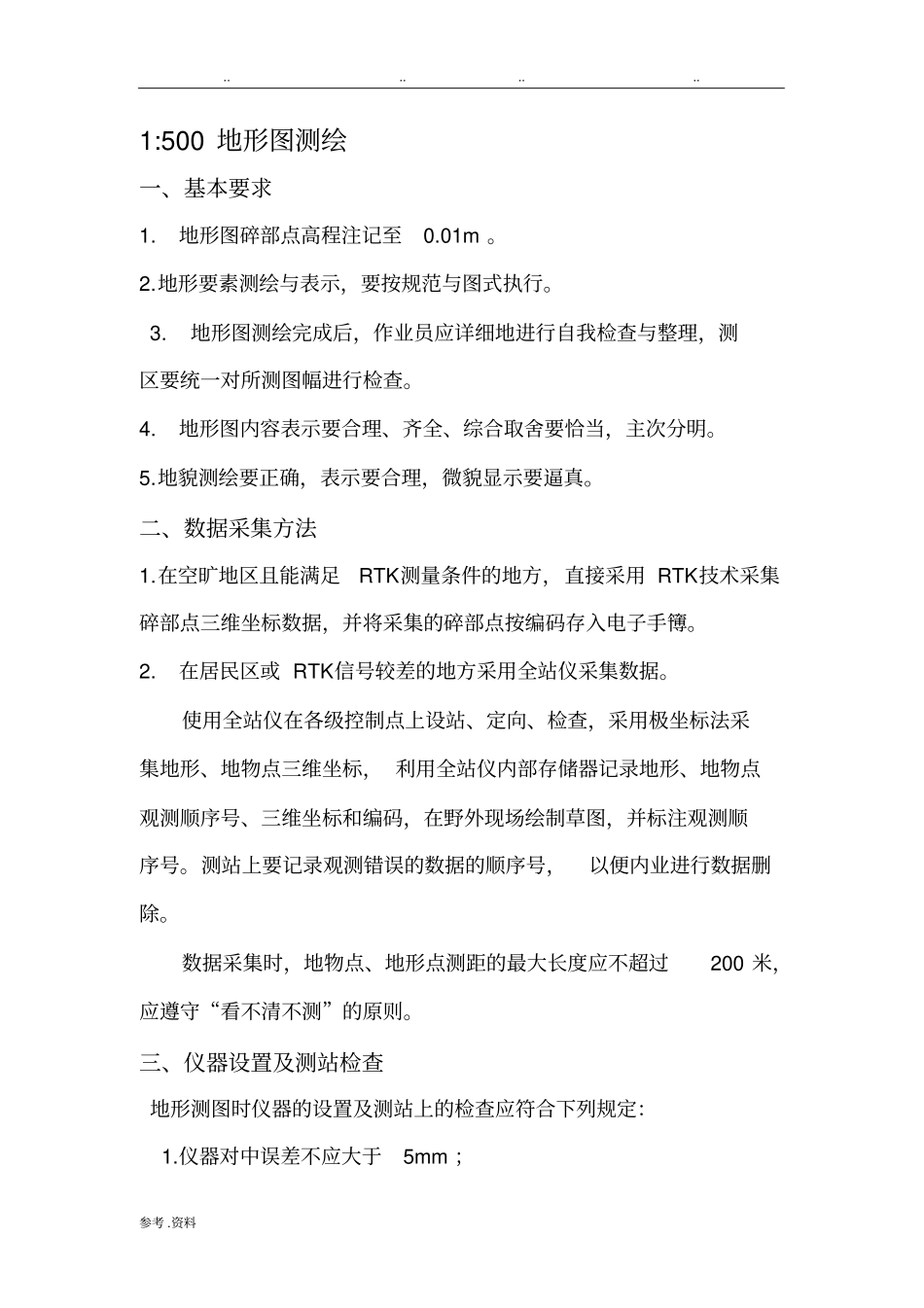

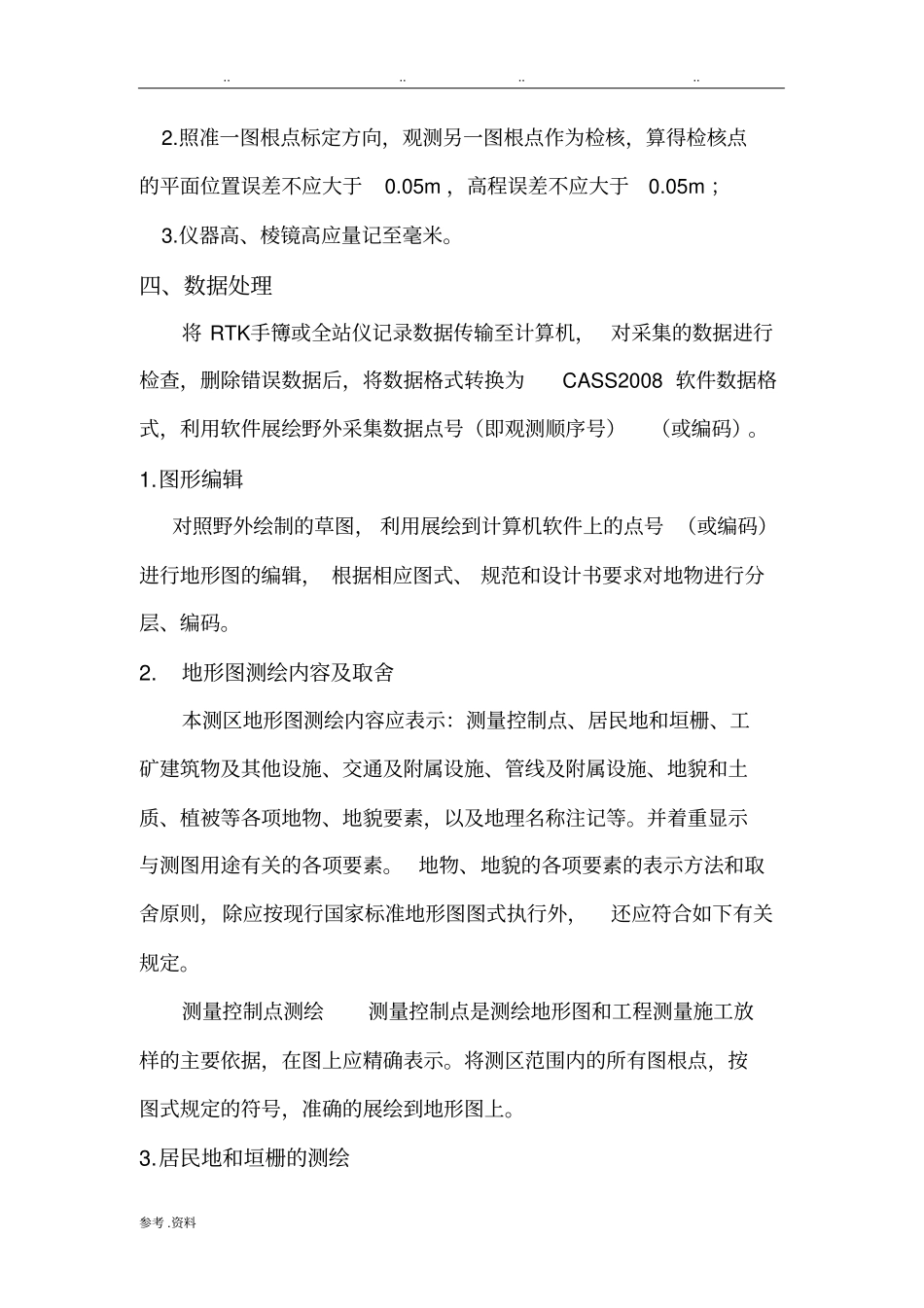

........参考.资料1:500地形图测绘一、基本要求1.地形图碎部点高程注记至0.01m。2.地形要素测绘与表示，要按规范与图式执行。3.地形图测绘完成后，作业员应详细地进行自我检查与整理，测区要统一对所测图幅进行检查。4.地形图内容表示要合理、齐全、综合取舍要恰当，主次分明。5.地貌测绘要正确，表示要合理，微貌显示要逼真。二、数据采集方法1.在空旷地区且能满足RTK测量条件的地方，直接采用RTK技术采集碎部点三维坐标数据，并将采集的碎部点按编码存入电子手簙。2.在居民区或RTK信号较差的地方采用全站仪采集数据。使用全站仪在各级控制点上设站、定向、检查，采用极坐标法采集地形、地物点三维坐标，利用全站仪内部存储器记录地形、地物点观测顺序号、三维坐标和编码，在野外现场绘制草图，并标注观测顺序号。测站上要记录观测错误的数据的顺序号，以便内业进行数据删除。数据采集时，地物点、地形点测距的最大长度应不超过200米，应遵守“看不清不测”的原则。三、仪器设置及测站检查地形测图时仪器的设置及测站上的检查应符合下列规定：1.仪器对中误差不应大于5mm；........参考.资料2.照准一图根点标定方向，观测另一图根点作为检核，算得检核点的平面位置误差不应大于0.05m，高程误差不应大于0.05m；3.仪器高、棱镜高应量记至毫米。四、数据处理将RTK手簙或全站仪记录数据传输至计算机，对采集的数据进行检查，删除错误数据后，将数据格式转换为CASS2008软件数据格式，利用软件展绘野外采集数据点号（即观测顺序号）（或编码）。1.图形编辑对照野外绘制的草图，利用展绘到计算机软件上的点号（或编码）进行地形图的编辑，根据相应图式、规范和设计书要求对地物进行分层、编码。2.地形图测绘内容及取舍本测区地形图测绘内容应表示：测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。并着重显示与测图用途有关的各项要素。地物、地貌的各项要素的表示方法和取舍原则，除应按现行国家标准地形图图式执行外，还应符合如下有关规定。测量控制点测绘测量控制点是测绘地形图和工程测量施工放样的主要依据，在图上应精确表示。将测区范围内的所有图根点，按图式规定的符号，准确的展绘到地形图上。3.居民地和垣栅的测绘........参考.资料①居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。②房屋的轮廓应以墙基外角为准，并按建筑材料和性质分类，注记层数。房屋应逐个表示，临时性房屋可舍去。③建筑物和围墙轮廓凸凹在图上小于0.4mm，简单房屋小于0.6mm时，可用直线连接。4.1：500比例尺测图，房屋内部天井宜区分表示。①测绘垣栅应类别清楚，取舍得当。围墙、栅栏、栏杆等可根据其永久性、规整性、重要性等综合考虑取舍。②台阶和室外楼梯长度大于3M毫米，宽度大于1M毫米的应在图中表示。③永久性门墩、支柱大于1M毫米的依比例实测，小于1M毫米的测量其中心位置，用符号表示。④建筑物上突出的悬空部分应测量最外范围的投影位置，主要的支柱也要实测。5.工矿建筑物及其他设施测绘⒈工矿建（构）筑物及其它设施的测绘，图上应准确表示其位置、形状和性质特征。⒉工矿建（构）筑物及其它设施依比例尺表示的，应实测其外部轮廓，并配置符号或按图式规定用依比例尺符号；不依比例尺表示的，应准确测定其定位点或定位线，用不依比例尺符号表示。6.交通及附属设施测绘........参考.资料⒈交通及附属设施的测绘，图上应准确反映陆地道路的类别和等级，附属设施的结构和关系；正确处理道路的相交关系及与其它要素的关系。⒉双线道路在图上均应按实际宽度依比例尺表示。道路交叉处、桥面等应测注高程，隧道、涵洞应测注底面高程。⒊凡正规的内部道路，按比例实测上图，长度在图上小于10毫米时，不表示。7.管线及附属设施测绘⒈永久性的电力线、电信线均应准确表示，电杆、铁塔位置应实测。当多种线路在同一杆架上时，只表示主要的。建筑区内电力线、电信线可不连线，但应在杆架处绘出线路方向。各种线路应做到线类分明，走向连贯。⒉架空的、地面...
