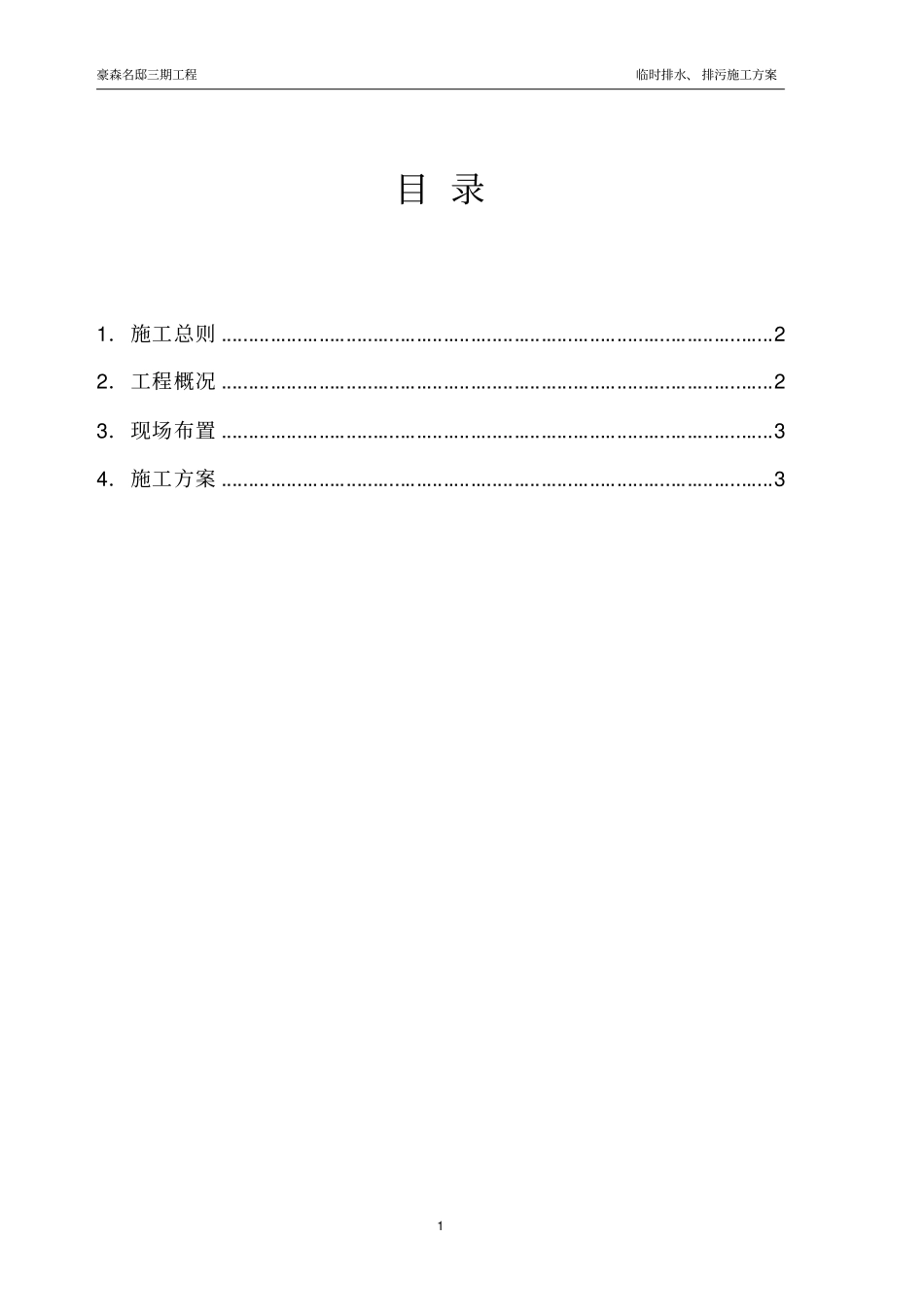

豪森名邸三期工程临时排水、排污施工方案0临沂市豪森名邸三期工程排水方案建设单位:临沂豪尔森置业发展有限公司施工单位:上海世方建筑工程有限公司二O一五年十月豪森名邸三期工程临时排水、排污施工方案1目录1．施工总则......................................................................................................22．工程概况......................................................................................................23．现场布置......................................................................................................34．施工方案......................................................................................................3豪森名邸三期工程临时排水、排污施工方案21．施工总则本方案根据施工现场条件及周边环境情况原则如下：本工程严格按临沂市文明施工管理标准要求施工；严格按城市市容市貌有关规定施工；严格按建筑企业污水排放有关规定施工；严格按临沂市施工现场标化管理要求施工。2．工程概况本工程位于临沂市北城新区文峰山路（沂蒙五路）东侧，茶山路（沂蒙七路）北侧，该工程为临沂豪尔森置业发展有限公司投资建设的三期住宅楼工程，工程由11#、12#、13#、14#、15#楼及地下车库工程组成，框架、剪力墙结构,总建筑面积约57906.07㎡，其中11#住宅楼地上26层，地下2层，地上建筑面积8412.04㎡，地下建筑面积744.53㎡，12#住宅楼地上26层，地下2层，地上建筑面积8319.97㎡，地下建筑面积714.09㎡，13#住宅楼地上26层，地下2层，地上建筑面积8406.58㎡，地下建筑面积744.53㎡14#住宅楼地上26层，地下2层，地上建筑面积8319.97㎡，地下建筑面积714.09㎡，15#住宅楼地上10(11)层，地下2层，地上建筑面积8051.04㎡，地下建筑面积1504.04㎡，地下车库1层，建筑面积11707.47㎡。本工程主楼基础为筏式基础，开挖深度车库部分基底标高-6.15m（绝对标高67.65m），主楼部分基底标高-7.25m(绝对标高66.550m)，现场自然地坪标高约-1.0m(绝对标高72.80m)，地库持力层为第3层黏土层，主楼持力层为8-1层全分化安山岩层，根据地质勘察报告，第3层绝对标高为68.5m左右，8-1层绝对标高为64.0m左右，主楼换土厚度在2.5米左右，主楼换土采用C15素砼整体换填。豪森名邸三期工程临时排水、排污施工方案3本工程原土层为杂填土及耕植土层，场地经回填整平后，地形较平坦，局部地势较底。根据地质勘测报告，场地地下水常年变化幅度月3~5m，最高水位埋深为3.5m,标高68.5m，因此车库部分不考虑地下水排水，只考虑雨天降水地表水，主楼换土部分考虑地下水排水措施。3．现场布置本工程施工现场在基础阶段对于基坑及场地均采用混凝土硬化，基坑护坡、坡顶均采用混凝土喷浆硬化表面。本工程施工时的材料堆场及机械设备停放场地及辅助材料堆场，尽量布置在离施工操作面不远且不影响交通的区域。施工雨排水经沉淀池后接入根据区域位置接入市政雨水管网。生活雨污水分流的方式布管，接入市政管道，利用高差控制，自由泻水。生活污水采用现场砌筑沉淀池，通过池化后排入城市管网内，化粪池内的沉淀物定期请环卫部门抽排。经现场实测实量，对于文峰山路市政管网内的水位高于施工现场场地标高，故施工现场雨污水无法直接流淌排入市政管网，每个出水口需放置一只抽水泵（三相系列油浸式潜水电泵扬程10m，65m3/h）。4．施工方案4．1施工现场排水沟布置（排水布置详见平面布置图）因本工程拟定均为满堂大开挖，由北向南依次后退开挖，由于东、西两侧离围墙距离近，按1:1放坡，南面接二期地下车库，且留坡时间较长，按1:1.2放坡，西侧、东侧、北侧基坑边距围墙距离较小，部分护坡考虑采用钢丝网细石混凝土，护坡采用彩条布覆盖，并根据土质情况确定是否增加锚杆护坡。土方开挖施工时应尽量避免雨天进行。在基坑四周坡顶设置截排水沟及集水坑，截排水沟用烧结普通砖115厚砖及M7.5水泥砂浆砌筑，沟底采用砂石垫层水泥砂浆抹面，排水沟断豪森名邸三期工程临时排水、排污施工方案4面为300X300mm，中间及两边设置1000x1000集水井。为了保证整个基坑...
