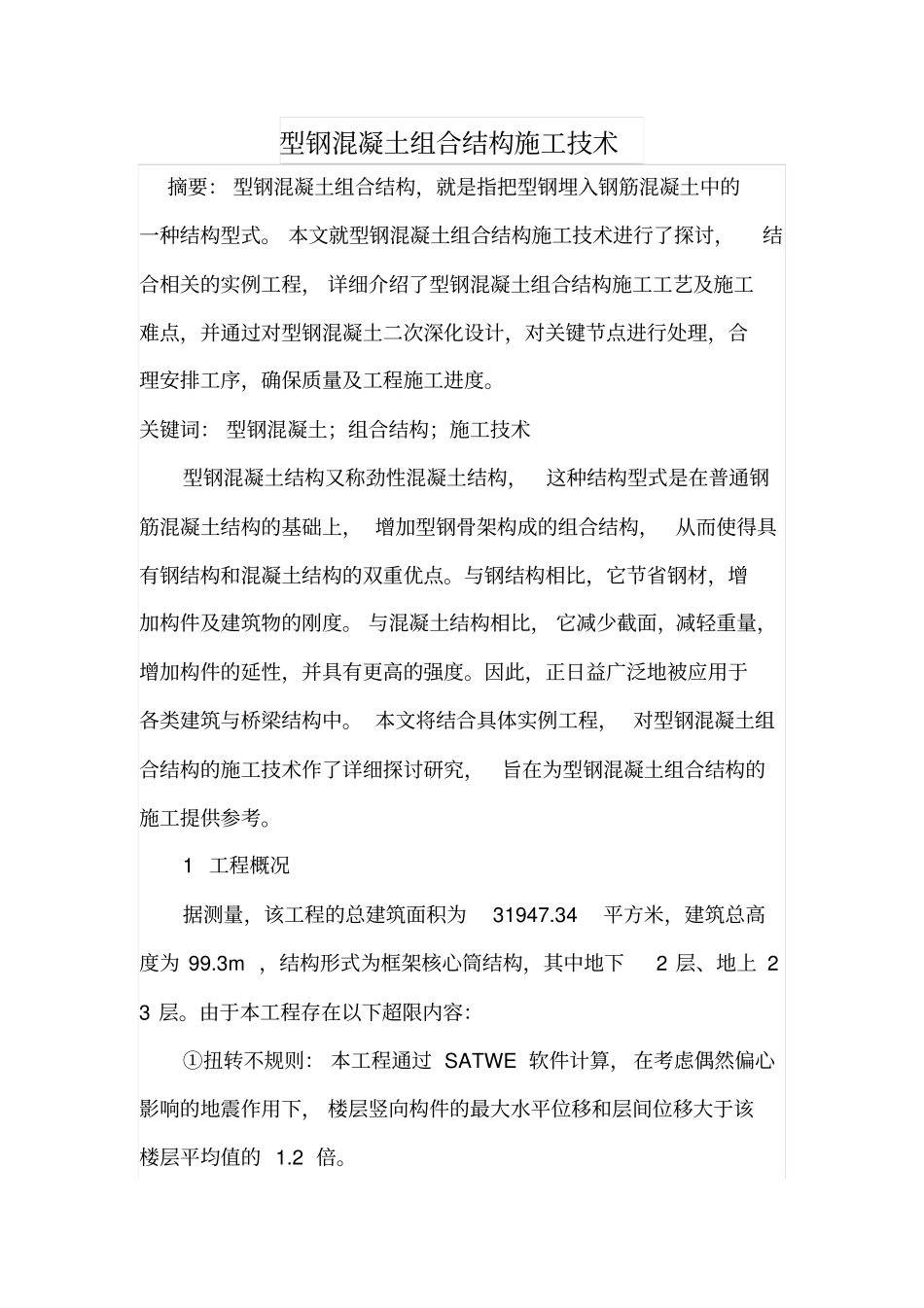

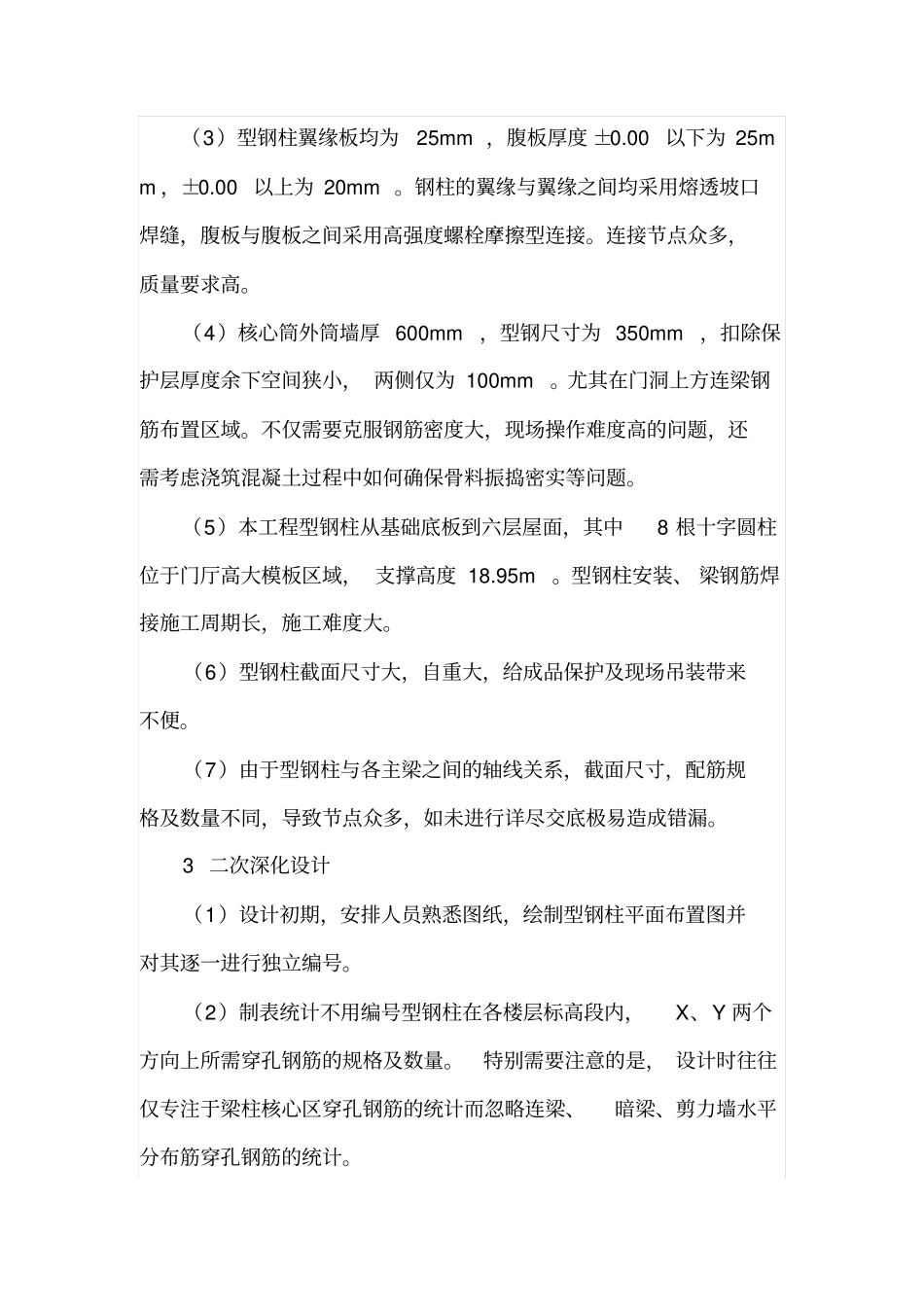

型钢混凝土组合结构施工技术摘要：型钢混凝土组合结构，就是指把型钢埋入钢筋混凝土中的一种结构型式。本文就型钢混凝土组合结构施工技术进行了探讨，结合相关的实例工程，详细介绍了型钢混凝土组合结构施工工艺及施工难点，并通过对型钢混凝土二次深化设计，对关键节点进行处理，合理安排工序，确保质量及工程施工进度。关键词：型钢混凝土；组合结构；施工技术型钢混凝土结构又称劲性混凝土结构，这种结构型式是在普通钢筋混凝土结构的基础上，增加型钢骨架构成的组合结构，从而使得具有钢结构和混凝土结构的双重优点。与钢结构相比，它节省钢材，增加构件及建筑物的刚度。与混凝土结构相比，它减少截面，减轻重量，增加构件的延性，并具有更高的强度。因此，正日益广泛地被应用于各类建筑与桥梁结构中。本文将结合具体实例工程，对型钢混凝土组合结构的施工技术作了详细探讨研究，旨在为型钢混凝土组合结构的施工提供参考。1工程概况据测量，该工程的总建筑面积为31947.34平方米，建筑总高度为99.3m，结构形式为框架核心筒结构，其中地下2层、地上23层。由于本工程存在以下超限内容：①扭转不规则：本工程通过SATWE软件计算，在考虑偶然偏心影响的地震作用下，楼层竖向构件的最大水平位移和层间位移大于该楼层平均值的1.2倍。②楼板不连续：本工程2-4层东侧楼板大开洞，开洞面积均大于30%。③偏心布置：本工程2-4层东侧楼板大开洞，相邻层上下质心偏差较大。大于相应边长15%。④其他不规则：本工程2-4层东侧楼板大开洞，柱子和梁无连接，形成穿层柱。因此按设计中采用型钢混凝土结构，分别为T字型、工字型及十字型型钢共计20根。其中门厅8根十字柱及核心筒8根工字柱由地下三层到地上六层，总高34.3m；核心筒四个角部T字柱由地下三层到地上七层，总高38.3m。型钢混凝土柱规格有：1200×1200mm（型钢700×700mm）；650×600mm（型钢350×350mm）；600×600mm（型钢375×350mm）。2技术关键点和难点劲性结构在梁柱节点位置形成大量劲性节点，其施工难度体现在以下方面：（1）部分结构柱上下变化大，存在“方柱变圆柱，小柱变大柱”的现象。（2）由于型钢柱底落于底板底5处不同标高段上，核心筒部位底板底面标高-17.70m，顶面标高-12.40m，高差为5.30m型钢柱埋入底板深度为1.10m，存在4.20m高差，临时固定要求精准、牢靠。（3）型钢柱翼缘板均为25mm，腹板厚度±0.00以下为25mm，±0.00以上为20mm。钢柱的翼缘与翼缘之间均采用熔透坡口焊缝，腹板与腹板之间采用高强度螺栓摩擦型连接。连接节点众多，质量要求高。（4）核心筒外筒墙厚600mm，型钢尺寸为350mm，扣除保护层厚度余下空间狭小，两侧仅为100mm。尤其在门洞上方连梁钢筋布置区域。不仅需要克服钢筋密度大，现场操作难度高的问题，还需考虑浇筑混凝土过程中如何确保骨料振捣密实等问题。（5）本工程型钢柱从基础底板到六层屋面，其中8根十字圆柱位于门厅高大模板区域，支撑高度18.95m。型钢柱安装、梁钢筋焊接施工周期长，施工难度大。（6）型钢柱截面尺寸大，自重大，给成品保护及现场吊装带来不便。（7）由于型钢柱与各主梁之间的轴线关系，截面尺寸，配筋规格及数量不同，导致节点众多，如未进行详尽交底极易造成错漏。3二次深化设计（1）设计初期，安排人员熟悉图纸，绘制型钢柱平面布置图并对其逐一进行独立编号。（2）制表统计不用编号型钢柱在各楼层标高段内，X、Y两个方向上所需穿孔钢筋的规格及数量。特别需要注意的是，设计时往往仅专注于梁柱核心区穿孔钢筋的统计而忽略连梁、暗梁、剪力墙水平分布筋穿孔钢筋的统计。（3）通过数据统计，将孔位在型钢柱全长立面图中体现（分为X、Y两个方向），并将楼层标高引入，再根据楼层层数，将型钢柱分切成相应数量的柱节，并绘制以详图。（4）通过CAD模拟钢筋孔位进行排版，找出钢筋密度过大区域，将信息反馈至设计院进行配筋改良并重新排布孔位，期间如遇配筋无法改良的部位，则商定可否采取并孔处理方法。（5）分切型钢柱节时，应考虑其焊接接缝标高与钢筋机械连接节点错位，宜控制在楼层结构标高+1200mm处，方便施焊人员操作。（6）应核算型钢柱节自重，选择匹配类型塔...
