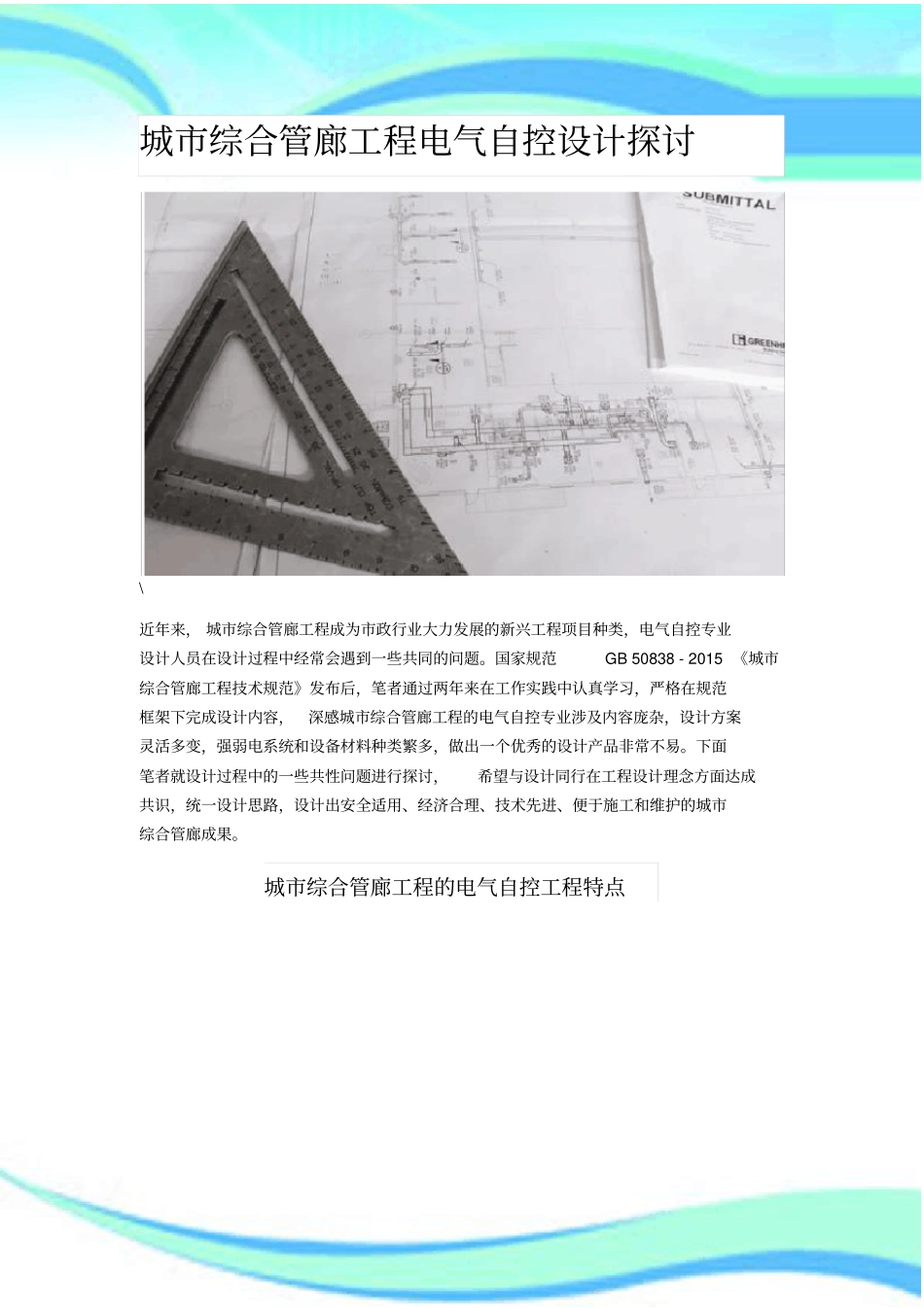

城市综合管廊工程电气自控设计探讨————————————————————————————————作者：————————————————————————————————日期：城市综合管廊工程电气自控设计探讨\近年来，城市综合管廊工程成为市政行业大力发展的新兴工程项目种类，电气自控专业设计人员在设计过程中经常会遇到一些共同的问题。国家规范GB50838-2015《城市综合管廊工程技术规范》发布后，笔者通过两年来在工作实践中认真学习，严格在规范框架下完成设计内容，深感城市综合管廊工程的电气自控专业涉及内容庞杂，设计方案灵活多变，强弱电系统和设备材料种类繁多，做出一个优秀的设计产品非常不易。下面笔者就设计过程中的一些共性问题进行探讨，希望与设计同行在工程设计理念方面达成共识，统一设计思路，设计出安全适用、经济合理、技术先进、便于施工和维护的城市综合管廊成果。城市综合管廊工程的电气自控工程特点城市综合管廊环境除具有一般地下空间工程的鲜明特点外，还有其运行要求的特殊性：从整体角度来看，通常管廊工程长度较长，需要按照供电和监控要求划分供电区间和监控区域，需要采取相应措施解决长距离配电可靠性和信息传输可靠性问题。种种特点，使得城市综合管廊工程的电气自控设计具有突出特点，需要总结其设计规律和设计要点。电气自控专业的规范和图集GB50838-2015《城市综合管廊工程技术规范》中，引用相关规范总计72项，其中电气规范28项，基本都是电气自控专业设计的常用规范，电气自控专业设计时需要罗列，另外还需要补充GB50053-2013《20kV及以下变电所设计规范》，GB50054-2011《低压配电设计规范》，GB50055-2011《通用用电设备配电设计规范》，JGJ16-2008《民用建筑电气设计规范》，GB50034-2013《建筑照明设计标准》等多本电气常用规范，GB50016-2014《建筑设计防火规范》等相关专业设计规范。需要注意的是，其中GB50174-2008《电子信息系统机房设计规范》已变更为GB50174-2017《数据中心设计规范》。《城镇综合管廊监控与报警系统工程技术规范》（报批稿）共罗列24项相关规范，相比GB50838新增加8项电气自控专业设计及产品技术规范。另外，建议在设计文件中，不要罗列产品标准或规范，应该以设计施工规范为主。现在可以参考的城镇综合管廊工程标准图集主要有：湘2015SZ102-3《城市综合管廊附属工程》，山东省L16M103《城市综合管廊工程（三）附属设施》。设计深度和文件编制关于设计文件编制深度的规定，现行标准有：《建筑工程设计文件编制深度规定》（2016版）和《市政公用工程设计文件编制深度规定》（2013年版）。城市综合管廊工程属于市政公用工程范畴，但《市政公用工程设计文件编制深度规定》（2013年版）相关章节没有完全适用的工程类型。建议管廊部分的说明文件编制章节可参照GB50838-2015第7章附属设施设计的要求编制，将电气自控专业内容分为：供电系统、照明系统、监控与报警三部分。对于说明书中章节编排，建议电气自控设计章节内容参照《市政公用工程设计文件编制深度规定》相关章节，如：隧道工程。监控中心部分的电气自控设计章节参照《建筑工程设计文件编制深度规定》建筑电气的章节顺序编写。在编制说明书时，除非当地消防审查有特殊要求，火灾自动报警系统可作为监控与报警系统的预警与报警系统里的子系统描述。监控中心管廊统一管理信息平台和地理信息系统软硬件设计技术要求放在监控与报警系统章节。建议单独描述整个系统的通信系统设置方式，将监控与报警系统几个子系统的信号传输通道作为一个整体的信息平台考虑。中国市政工程西北设计研究院有限公司现已完成《综合管廊可行性研究报告文件编制深度（试行）》和《综合管廊初步设计文件编制深度规定（试行）》，并逐步试用执行中，对我院综合管廊工程的可行性研究和初步设计有一定指导意义。电气自控专业图纸在充分满足管廊附属设施规范技术要求基础上，设计表达方式也是设计人员需要解决的问题：a.长距离工程图纸的清晰表达，要做到整体与局部表达完整，一目了然。b.设备编号与电缆编号的规则统一，保证设计简洁明了。c.监控与报警系统设计，建议总结形...
