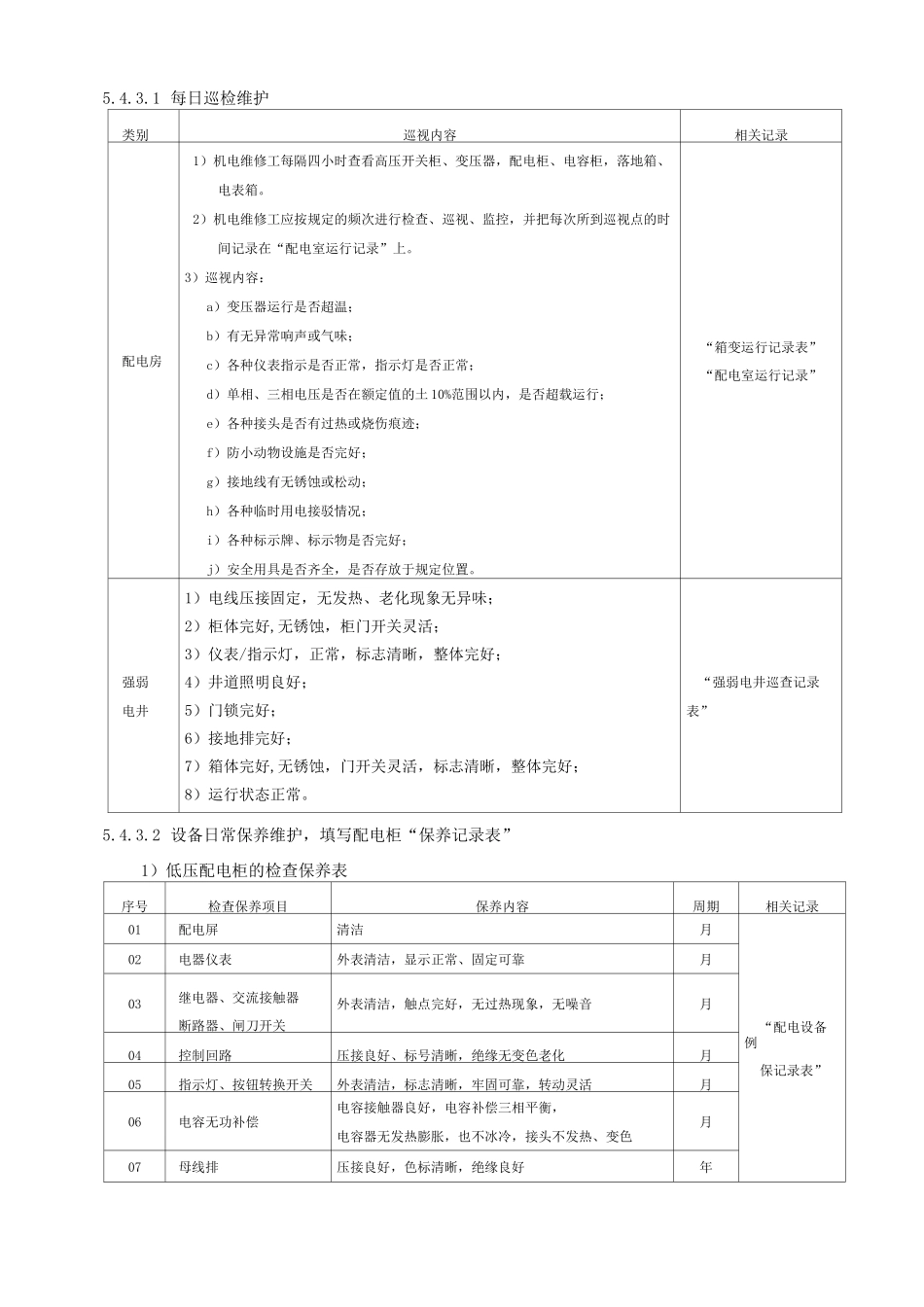

供电系统维护作业指引1目的规范供配电设备管理，保持设备良好状态。2适用范围适用于公司所属项目的高/低压配电设备及附属设备（设施）的维护管理。3定义与缩写无4职责4.1共用部位设施设备维护员负责供配电设备的清洁、操作、巡视、检查、记录、异常情况报告及供配电的维修保养。4.2共用部位、设施设备维护部（下简称工程部）主管负责设备的综合管理及上述工作的检查监督。5工作细则5.1安全操作注意事项5.1.1工程部按照电力行业管理的相关规定，对高低压配电室须安排具有专业资质的电工实行24小时值班管理。有高压环网柜的配电室，须持有《高压进网作业许可证》的维修技术人员作为供配电设备的负责人。5.1.2操作高压设备设施时，必须戴绝缘手套、穿绝缘鞋、着棉工作服、使用绝缘操作杆。5.1.3操作低压设备设施时，必须穿绝缘鞋、戴棉纱手套、避免正向面对操作设备。5.1.4严禁带电工作，紧急情况需带电工作时，需具备如下条件：1）有监护人；2）工作场地空间足够，光线足够；3）所用工具材料齐全；4）工作人员必须穿戴绝缘手套、棉工作衣、绝缘鞋。5.1.5自动空气开关跳闸或熔断器熔断时，应查明原因并排除故障后，再行恢复供电，不允许强行送电，必要时允许试送电一次。5.1.6电流互感器不得开路，电压互感器不得短路，不得用摇表测量带电体的绝缘电阻。5.1.7变配电房拉、合闸时，应一人执行一人监护。5.2设备房要求5.2.1门：外开，门洞有防鼠防小动物装置（50-60cm）。5.2.2门外应有明显的标识：“高低压配电室”或“非值班工作人员严禁入内”。5.2.3墙身：刷白，无施工遗留痕迹。无明显的凹凸不平及挂尘的现象。墙身只允许挂“系统图”及“规章制度”。5.2.4天花：刷白，无漏水痕迹，无蜘蛛网。5.2.5地板：可根据实际情况选以下一种处理方法：1)水泥地板全部油灰色地板漆。2)铺防潮、防滑地砖。3)用阻燃夹板作地板。4)上述三种方式都要在距离配电柜50CM处用黄色油漆划上10-15CM宽的警戒线。5.2.6在操作范围内铺上对应电压等级的绝缘胶垫。5.3供配电设备设施操作供电系统操作要领配电变压器停电1)拉开各低压出线开关；2)拉开低压总开关；3)拉开配电变压器高压侧开关。自发电停电1)拉开发电机配电柜总开关；2)关掉发电机控制电源。配电变压器送电1)合上配电变压器高压侧开关；2)合上低压总开关；3)合上各低压出线开关。自发电送电1)合上发电机控制电源；2)合上发电机配电柜总开关。在配电柜开关上工作前1)拉开开关、有明显的开路点；2)验电、确认无电；3)挂三相短路接地线；4)设置绝缘隔板(与邻近带电体距离在6cm以下者)；5)挂上：“有人工作，禁止合闸”标示牌于停电开关处；6)站在绝缘垫上工作，尽量单手作业。5.4供电系统维护保养5.4.1每年12月制订下一年度“共用设备、设施保养/维修年度计划表”，并按运行情况制订中修大修计划；按计划要求进行维修保养，并将结果记录于设备“保养记录表”内。涉及有高压配电室的供电设备，每年应外委有专业资质的维护保养单位进行一次例行维护保养工作。5.4.2每年春季利用停电间隙检查低压绝缘，测试一次防雷地网和工作地网；5.4.3各类供电设备保养5.4.3.1每日巡检维护类别巡视内容相关记录配电房1）机电维修工每隔四小时查看高压开关柜、变压器，配电柜、电容柜，落地箱、电表箱。2）机电维修工应按规定的频次进行检查、巡视、监控，并把每次所到巡视点的时间记录在“配电室运行记录”上。3）巡视内容：a）变压器运行是否超温；b）有无异常响声或气味；c）各种仪表指示是否正常，指示灯是否正常；d）单相、三相电压是否在额定值的土10%范围以内，是否超载运行；e）各种接头是否有过热或烧伤痕迹；f）防小动物设施是否完好；g）接地线有无锈蚀或松动；h）各种临时用电接驳情况；i）各种标示牌、标示物是否完好；j）安全用具是否齐全，是否存放于规定位置。“箱变运行记录表”“配电室运行记录”强弱电井1）电线压接固定，无发热、老化现象无异味；2）柜体完好,无锈蚀，柜门开关灵活；3）仪表/指示灯，正常，标志清晰，整体完好；4）井道照明良好；5）门锁完好；6）接地排完好；7）箱体完好,无锈蚀，门开关灵活，标志清晰，整体完好；8）运行状态...
