基坑监测检测方案VIP专享VIP免费

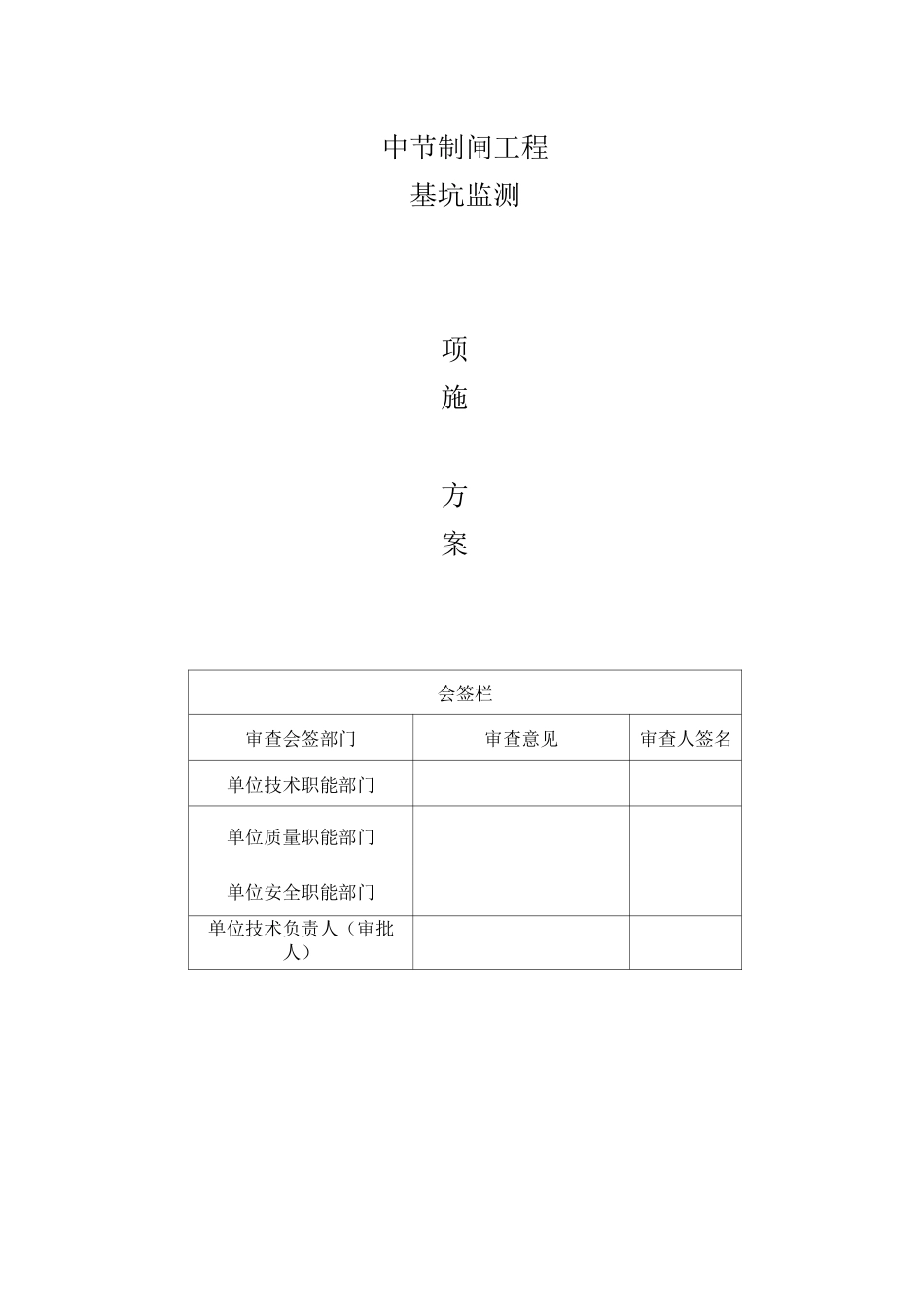

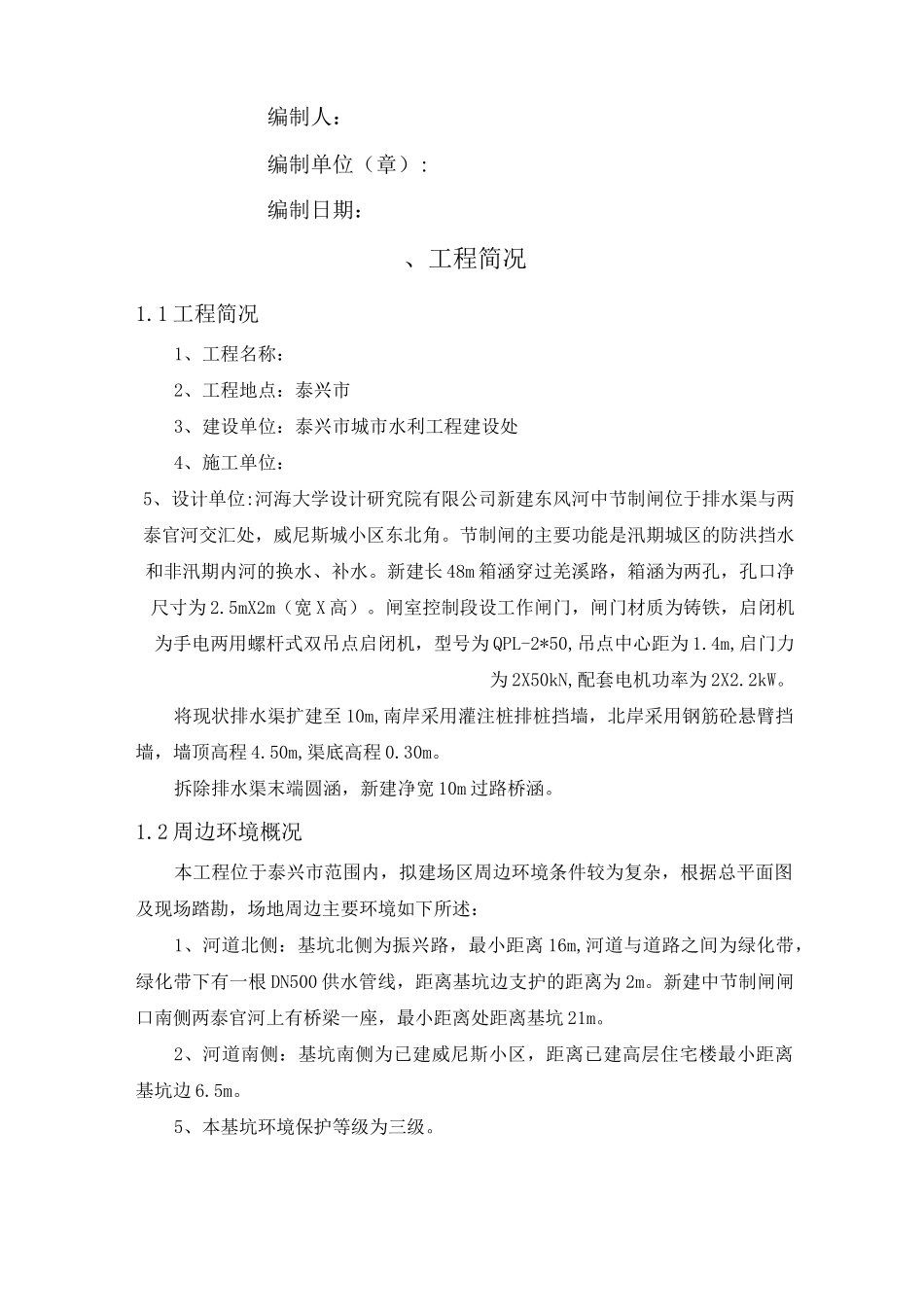

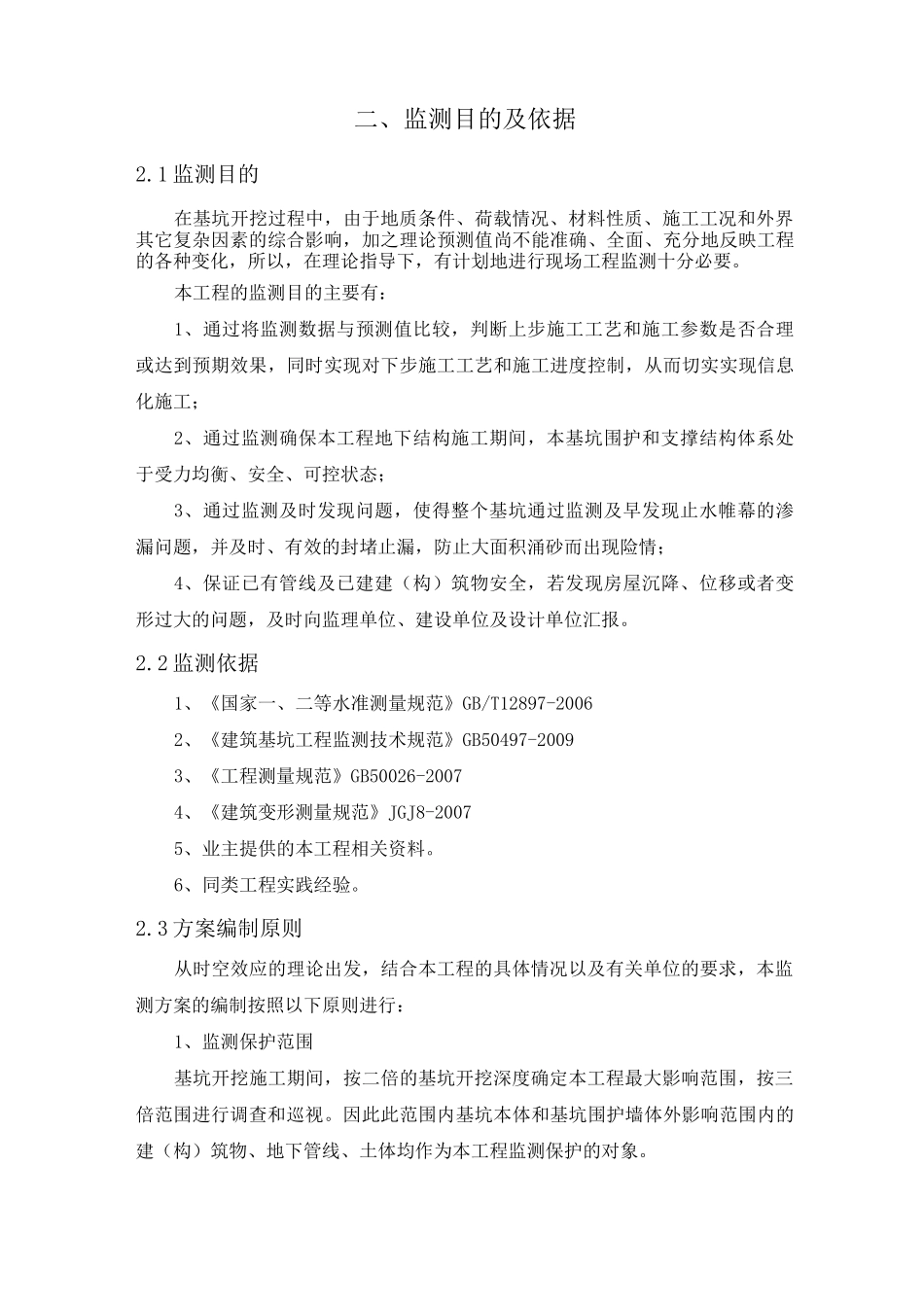

中节制闸工程基坑监测项施方案会签栏审查会签部门审查意见审查人签名单位技术职能部门单位质量职能部门单位安全职能部门单位技术负责人（审批人）编制人：编制单位（章）:编制日期：、工程简况1.1工程简况1、工程名称：2、工程地点：泰兴市3、建设单位：泰兴市城市水利工程建设处4、施工单位：5、设计单位:河海大学设计研究院有限公司新建东风河中节制闸位于排水渠与两泰官河交汇处，威尼斯城小区东北角。节制闸的主要功能是汛期城区的防洪挡水和非汛期内河的换水、补水。新建长48m箱涵穿过羌溪路，箱涵为两孔，孔口净尺寸为2.5mX2m（宽X高）。闸室控制段设工作闸门，闸门材质为铸铁，启闭机为手电两用螺杆式双吊点启闭机，型号为QPL-2*50,吊点中心距为1.4m,启门力为2X50kN,配套电机功率为2X2.2kW。将现状排水渠扩建至10m,南岸采用灌注桩排桩挡墙，北岸采用钢筋砼悬臂挡墙，墙顶高程4.50m,渠底高程0.30m。拆除排水渠末端圆涵，新建净宽10m过路桥涵。1.2周边环境概况本工程位于泰兴市范围内，拟建场区周边环境条件较为复杂，根据总平面图及现场踏勘，场地周边主要环境如下所述：1、河道北侧：基坑北侧为振兴路，最小距离16m,河道与道路之间为绿化带，绿化带下有一根DN500供水管线，距离基坑边支护的距离为2m。新建中节制闸闸口南侧两泰官河上有桥梁一座，最小距离处距离基坑21m。2、河道南侧：基坑南侧为已建威尼斯小区，距离已建高层住宅楼最小距离基坑边6.5m。5、本基坑环境保护等级为三级。二、监测目的及依据2.1监测目的在基坑开挖过程中，由于地质条件、荷载情况、材料性质、施工工况和外界其它复杂因素的综合影响，加之理论预测值尚不能准确、全面、充分地反映工程的各种变化，所以，在理论指导下，有计划地进行现场工程监测十分必要。本工程的监测目的主要有：1、通过将监测数据与预测值比较，判断上步施工工艺和施工参数是否合理或达到预期效果，同时实现对下步施工工艺和施工进度控制，从而切实实现信息化施工；2、通过监测确保本工程地下结构施工期间，本基坑围护和支撑结构体系处于受力均衡、安全、可控状态；3、通过监测及时发现问题，使得整个基坑通过监测及早发现止水帷幕的渗漏问题，并及时、有效的封堵止漏，防止大面积涌砂而出现险情；4、保证已有管线及已建建（构）筑物安全，若发现房屋沉降、位移或者变形过大的问题，及时向监理单位、建设单位及设计单位汇报。2.2监测依据1、《国家一、二等水准测量规范》GB/T12897-20062、《建筑基坑工程监测技术规范》GB50497-20093、《工程测量规范》GB50026-20074、《建筑变形测量规范》JGJ8-20075、业主提供的本工程相关资料。6、同类工程实践经验。2.3方案编制原则从时空效应的理论出发，结合本工程的具体情况以及有关单位的要求，本监测方案的编制按照以下原则进行：1、监测保护范围基坑开挖施工期间，按二倍的基坑开挖深度确定本工程最大影响范围，按三倍范围进行调查和巡视。因此此范围内基坑本体和基坑围护墙体外影响范围内的建（构）筑物、地下管线、土体均作为本工程监测保护的对象。2、监测点布设原则（1）满足本工程设计和有关规范规程的要求，同时必须能客观全面反映本程施工过程中周边环境及围护体系的变形。（2）突出重点、兼顾全面、统一规划，逐步实施。并结合本工程周边环境及地质情况特点科学合理布点。（3）对关键部位有针对性布点，布点尽量均匀，兼顾全局满足系统控制。3、采用的监测仪器监测仪器满足精度要求且在有效的检校期限内，采用方法准确、监测频率适当，符合设计和规范规程的要求，及时准确提供数据，满足信息化施工的要求。三、监测内容及项目根据本工程的实际情况，本工程监测内容为周边环境监测及基坑围护体系监测。各监测点的布设与施工顺序和保护对象必须相对应，对不同施工阶段和作业位置，监测保护的重点也会有所侧重。本次拟定监测项目具体如下：1、周边地下管线垂直位移监测；2、南侧已建高层住宅楼垂直位移监测；3、振兴路桥垂直位移监测；3、坑外地表垂直位移监测。四、基准点、监测点布设与保护4.1基准点及监测控制网的布设监测控制网分两种：平面控制网用于水平位移监测；水准控...
