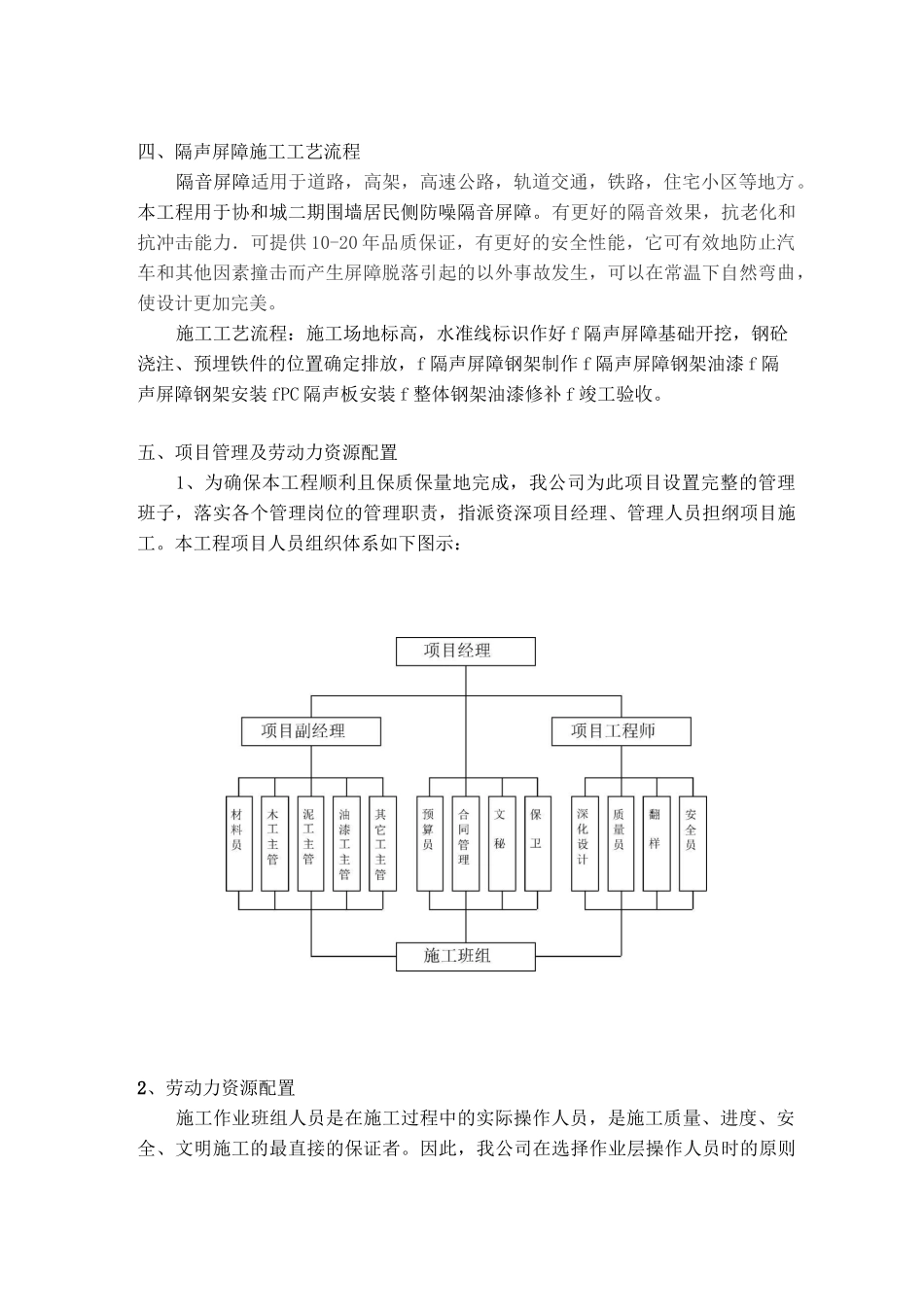

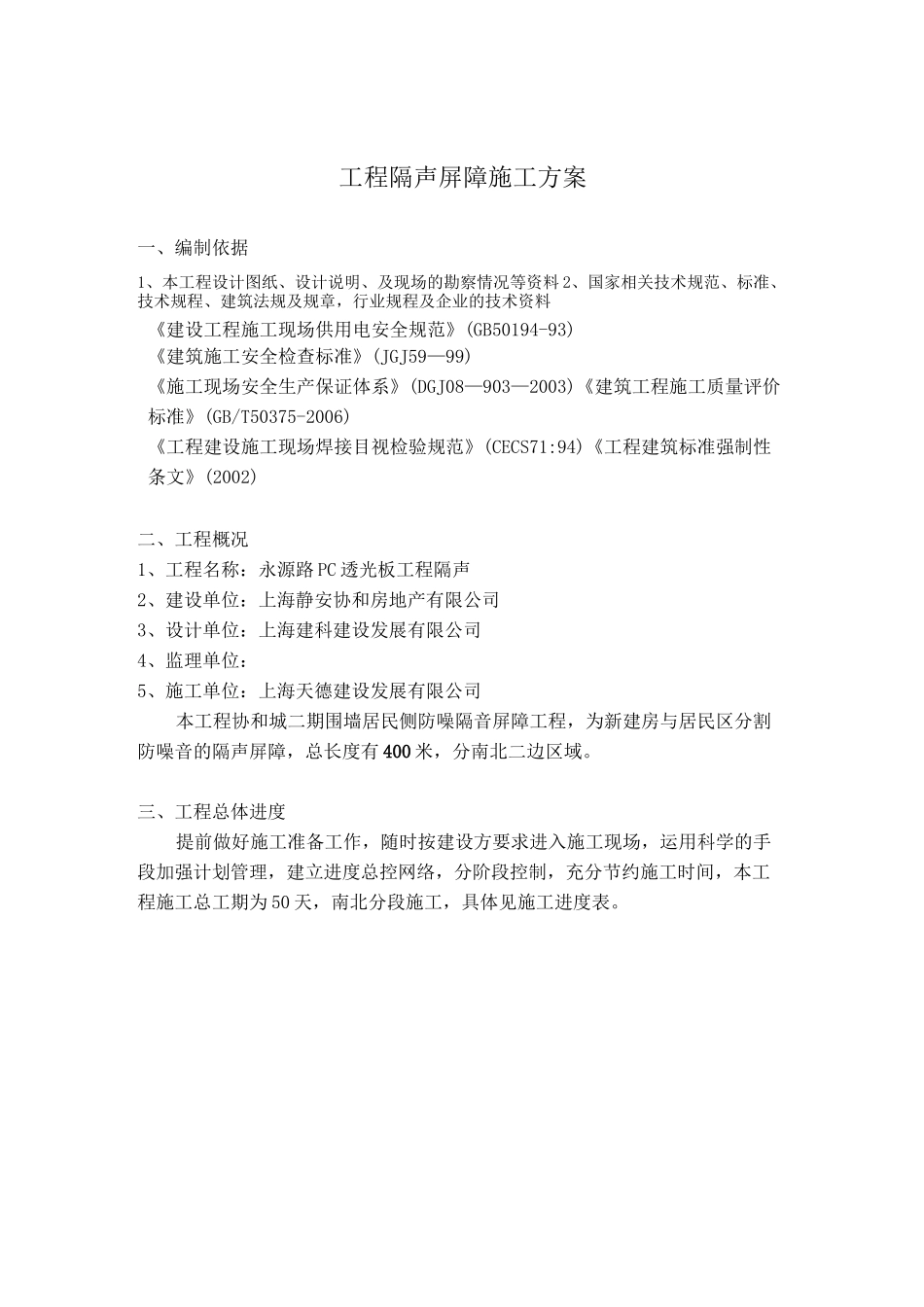

协和城二期围墙居民侧防噪隔音屏障工程施工方案上海天德建设发展有限公司2008年8月16日工程隔声屏障施工方案一、编制依据1、本工程设计图纸、设计说明、及现场的勘察情况等资料2、国家相关技术规范、标准、技术规程、建筑法规及规章，行业规程及企业的技术资料《建设工程施工现场供用电安全规范》(GB50194-93)《建筑施工安全检查标准》(JGJ59—99)《施工现场安全生产保证体系》(DGJ08—903—2003)《建筑工程施工质量评价标准》(GB/T50375-2006)《工程建设施工现场焊接目视检验规范》(CECS71:94)《工程建筑标准强制性条文》(2002)二、工程概况1、工程名称：永源路PC透光板工程隔声2、建设单位：上海静安协和房地产有限公司3、设计单位：上海建科建设发展有限公司4、监理单位：5、施工单位：上海天德建设发展有限公司本工程协和城二期围墙居民侧防噪隔音屏障工程，为新建房与居民区分割防噪音的隔声屏障，总长度有400米，分南北二边区域。三、工程总体进度提前做好施工准备工作，随时按建设方要求进入施工现场，运用科学的手段加强计划管理，建立进度总控网络，分阶段控制，充分节约施工时间，本工程施工总工期为50天，南北分段施工，具体见施工进度表。四、隔声屏障施工工艺流程隔音屏障适用于道路，高架，高速公路，轨道交通，铁路，住宅小区等地方。本工程用于协和城二期围墙居民侧防噪隔音屏障。有更好的隔音效果，抗老化和抗冲击能力．可提供10-20年品质保证，有更好的安全性能，它可有效地防止汽车和其他因素撞击而产生屏障脱落引起的以外事故发生，可以在常温下自然弯曲，使设计更加完美。施工工艺流程：施工场地标高，水准线标识作好f隔声屏障基础开挖，钢砼浇注、预埋铁件的位置确定排放，f隔声屏障钢架制作f隔声屏障钢架油漆f隔声屏障钢架安装fPC隔声板安装f整体钢架油漆修补f竣工验收。五、项目管理及劳动力资源配置1、为确保本工程顺利且保质保量地完成，我公司为此项目设置完整的管理班子，落实各个管理岗位的管理职责，指派资深项目经理、管理人员担纲项目施工。本工程项目人员组织体系如下图示：2、劳动力资源配置施工作业班组人员是在施工过程中的实际操作人员，是施工质量、进度、安全、文明施工的最直接的保证者。因此，我公司在选择作业层操作人员时的原则为：具有良好的质量、安全意识；具有较高的技术等级；具有丰富的相关工程施工经验的人员，具体配备如下：序号工种第一分段区第二分段区1木工112泥工333钢筋工114油漆工335电焊工446申工117其它工228合计：1515六、PC板材的技术性能本工程结构框架主材为工字钢，主要隔声材料为单层6mm厚PC耐力板。6mm厚PC耐力板实验室检测隔声效果可以达到20dB以上,但用于隔声屏障时,由于边缘透声、声波衍射等原因，实际隔声效果要低于实验室检测值。根据经验，对于屏障高度以下（如本案4.5m以下）的住宅空间，隔声屏障的隔声效果可以达到10dB左右，基本规律为越高位置隔声量越小、越低位置隔声量越大，如一楼住宅处屏障表现的隔声效果甚至可以达到15dB左右。1、耐候性：艺特佳塑胶PC结构板表面带有抗紫外线的共挤层，可防止太阳光紫外线引起的树脂降价变黄。表面共挤层具有化学键吸收紫外线并转化为可见光的功能。对植物光和作用有良好的稳定效果可提供10-15年的品质保证。2、阻燃性：按国家GB8624-1997测试，艺特佳塑胶PC结构板属难燃B1级。燃烧温度为580°C,燃烧时无熔滴无毒气离火自熄。3、隔音性：隔音效果最佳，艺特佳塑胶PC结构板比同等厚度的PC板，玻璃，压克力具有更佳的音响绝缘性。3、抗冲击：艺特佳塑胶PC结构板冲击能力是同等玻璃的200-250倍，是同等厚度的压克力的30倍,是钢化玻璃的2-20倍。4、耐温性：艺特佳塑胶PC结构板在上海地区-5C――80C范围内不回引起变形和品质变化。5、轻便性：艺特佳塑胶PC结构板耐力板重量只有同等厚度玻璃的50%，中空板重量只有同等玻璃的10-15%标准厚度(mm)重量(kg/m2)最小弯曲(mm)2.02.42002.73.242703.03.63004.55.44506.07.2600标准宽度(mm)标准长度(mm)标准颜色1220、1560、1820、2100、250030000透明色、绿色、蓝色、烟色、茶色、乳白色、玻璃色6、单面抗UV/双面抗UV七、质...
