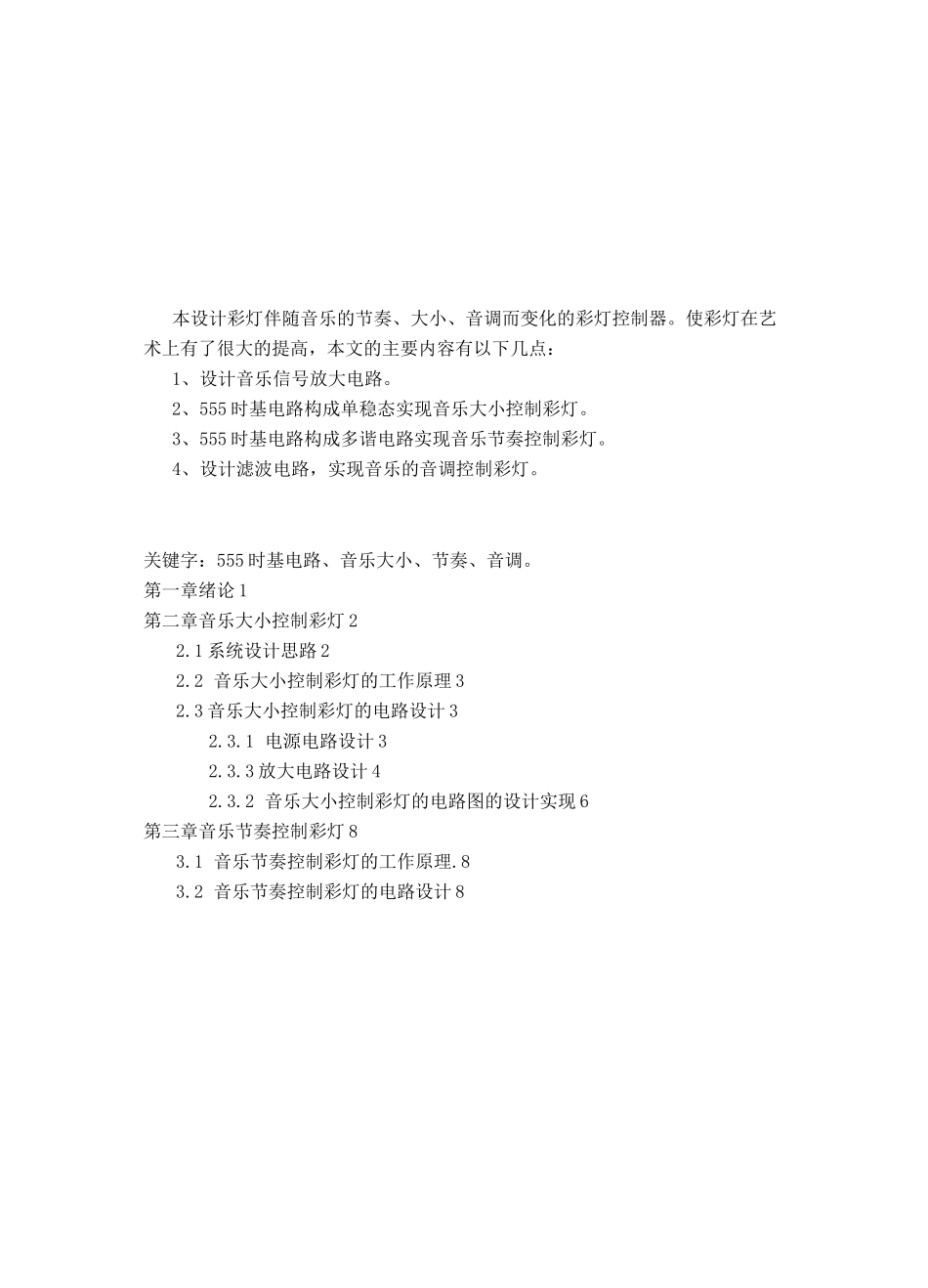

本设计彩灯伴随音乐的节奏、大小、音调而变化的彩灯控制器。使彩灯在艺术上有了很大的提高，本文的主要内容有以下几点：1、设计音乐信号放大电路。2、555时基电路构成单稳态实现音乐大小控制彩灯。3、555时基电路构成多谐电路实现音乐节奏控制彩灯。4、设计滤波电路，实现音乐的音调控制彩灯。关键字：555时基电路、音乐大小、节奏、音调。第一章绪论1第二章音乐大小控制彩灯22.1系统设计思路22.2音乐大小控制彩灯的工作原理32.3音乐大小控制彩灯的电路设计32.3.1电源电路设计32.3.3放大电路设计42.3.2音乐大小控制彩灯的电路图的设计实现6第三章音乐节奏控制彩灯83.1音乐节奏控制彩灯的工作原理.83.2音乐节奏控制彩灯的电路设计83.2.1音乐节奏控制彩灯的主要参数计算83.2.2音乐节奏控制彩灯总电路实现10第四章音调高低控制彩灯124.1音调高低控制彩灯的工作原理124.2音调高低控制彩灯的电路设计124.2.1音调高低控制彩灯的主要参数计算124.2.2音调高低控制彩灯的电路图14第五章实物的制作和调试15总结19参考文献21附录22第1章绪论随着科学的发展，人们生活水平的提高，人们不满足于吃饱穿暖，而要有更高的精神享受。不论是思想，还是视觉，人们都在追求更高的美。特别是在视觉方面，人们不满足于一种光，彩灯的诞生让人们是视觉对美有了更深的认识。但现在市面上的音乐彩灯只是按照一定的方式闪烁，让人们感觉到十分的粗糙无味，更没有声音那样用震撼力，音乐彩灯的出现让我们既有了听觉上的享受，更有了精神上的享受。但现在市面上的音乐彩灯只是按照音乐的一种方式闪烁，和音乐没多大关系，根本不能称为音乐彩灯。本设计是一个音乐彩灯控制器，使其实用于家庭、商场、橱窗、舞厅、咖啡厅、公共广场等场所的摆设、装饰、广告、环境净化与美化，本电路的最大优点是可以实现音乐以三种方式控制彩灯的闪亮。实现了音乐大小、节奏、音调的控制。设计任务与要求(1)设计一个音乐声响与彩灯灯光相互组合的彩灯控制电路。(2)有三路不同控制方法的彩灯，用不同颜色的LED表示。(3)第一路为音乐节奏控制彩灯，按音乐节拍变换彩灯花样。(4)第二路按音乐大小控制彩灯，音量大时，彩灯亮度加大，反之亦然。(5)第三路按因调高低控制彩。C1厂懿昊十1F—向放(2咼通滤■电第2章音乐大小控制彩灯2.1系统设计思路音频在电信号中表现为多个正弦波叠加而形成。音乐的大小就表现为是演唱者的声音的强弱起伏，它在音频信号中表现为正弦波的波峰和波谷，所以在他达到波峰时说明他的音量大。在波谷是音量就小，所就需要一个触发电路使他在音量大的时候就彩灯发光，音量小的时候灯灭。综合考虑：选择了NE555够成的单稳态电路，由于单稳态电路是低电平触发所以还需要一个反相放大器。音乐的节奏往往是由乐队的鼓点来体现，实质上是具有一定时间间隔的脉冲信号。根据设计要求，彩灯要随着节奏闪亮，需要一个触发电路来检测脉冲信号并产生计数脉冲。根据要求选择了NE555构成的无稳态触发器，由于触发器的触发电压比音频信号的高就还需要一个放大电路，有触发信号后就还需要计数器和译码器来使彩灯闪亮。音调主要由声音的频率决定，同时也与声音强度有关。对一定强度的纯音，音调随频率的升降而升降；对一定频率的纯音、低频纯音的音调随声强增加而下降，高频纯音的音调却随强度增加而上升，所以应用滤波器滤出高频、低频。以方便驱动彩灯发光。信号源经放大器放大后输出分别送往：（1）单稳态触发器，输出脉冲信号通过驱动电路来驱使彩灯发光；（2）多谐振荡器脉冲输出到计数器，计数脉冲通过计数和译码驱使彩灯发光；（3）送往高低通电路，取出所需要频段信号后|LED|驱动彩灯发光2.2音乐大小控制彩灯的工作原理音乐的大小，是原唱者的声音的强弱起伏，它在音频信号中表现为正弦波的波峰所以在他达到波峰时说明他的音乐大。在波谷是他就小，所以就需要设计一个触发电路，由声音的强弱控制，根据要求使用了NE555时基电路中的单稳态电路，触发后驱动LED发光。由于音频电压过小，所以还要设计一个放大电路。图2-2音乐大小2.3音乐大小控制彩灯的电路实现.2.3.1电源电路设计单稳态电路的工作电压在3〜18V之间，选取12V...
