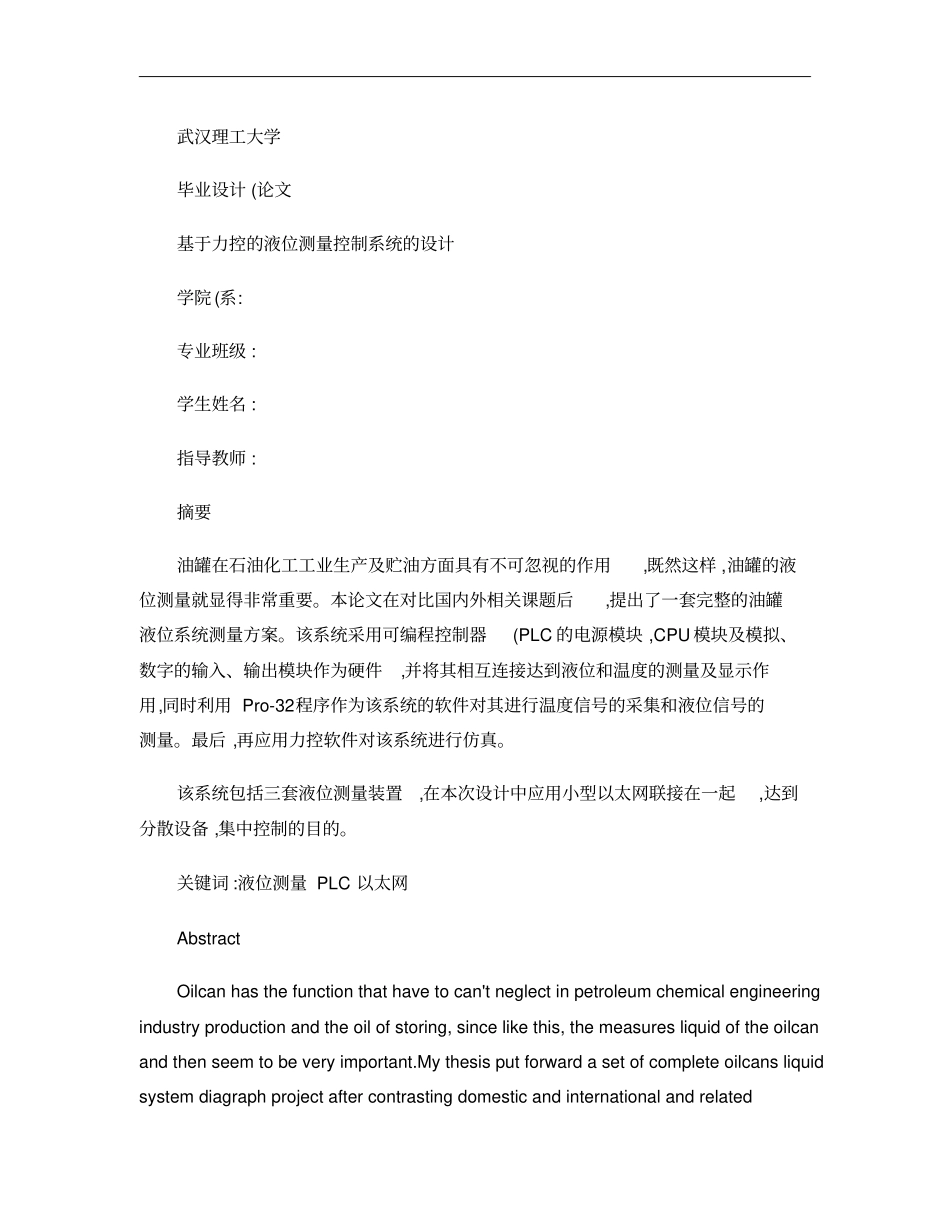

武汉理工大学毕业设计(论文基于力控的液位测量控制系统的设计学院(系:专业班级:学生姓名:指导教师:摘要油罐在石油化工工业生产及贮油方面具有不可忽视的作用,既然这样,油罐的液位测量就显得非常重要。本论文在对比国内外相关课题后,提出了一套完整的油罐液位系统测量方案。该系统采用可编程控制器(PLC的电源模块,CPU模块及模拟、数字的输入、输出模块作为硬件,并将其相互连接达到液位和温度的测量及显示作用,同时利用Pro-32程序作为该系统的软件对其进行温度信号的采集和液位信号的测量。最后,再应用力控软件对该系统进行仿真。该系统包括三套液位测量装置,在本次设计中应用小型以太网联接在一起,达到分散设备,集中控制的目的。关键词:液位测量PLC以太网AbstractOilcanhasthefunctionthathavetocan'tneglectinpetroleumchemicalengineeringindustryproductionandtheoilofstoring,sincelikethis,themeasuresliquidoftheoilcanandthenseemtobeveryimportant.Mythesisputforwardasetofcompleteoilcansliquidsystemdiagraphprojectaftercontrastingdomesticandinternationalandrelatedlesson.Thesystemsupplypowermodel,CPUmodelandanalog,digitalinput,outputmodelasitshardware,combiningitsmutuallyconnectiontoattaintheliquidadiagraphwithmanifestationfunctionoftemperature,combiningexploitationprocedurePro-32conductandactionsthatsystemoftheprogrammablecontroller(PLCinadoptioninthesystemproceedthetemperaturesignalcollectswiththediagraphoftheliquidasignal.Finally,thentheapplieddintreallycontrolthesoftwaretoproceedtoimitatetothesystem.Thesystemincludesthreesetsofequipmentformeasuringliquiddevice,inthisdesignTheyareconnectedtogetherbyappliedsmallscaledethernet,andgetdispersionequipments,concentratingcontrol.Keyphrase:TheliquidmeasuresThePLCEthernet目录第一章前言1.1课题概述(41.2课题意义(4第二章系统设计概述2.1概述(52.2液位测量系统工艺流程图(52.3系统控制面板(72.4电气主回路(8第三章基于以太网的现场总线技术3.1什么是以太网(93.2什么是现场总线(93.3基于以太网的现场总线技术(9第四章系统硬件设计4.1概述(114.2模块选取(114.3模块简介及接线(13第五章系统软件设计5.1概述(295.2梯形图编程(295.3Pro-32软件在本设计中的应用(31第六章力控软件简介及在其本系统中的应用6.1力控软件简介(336.2力控软件的组成(336.3力控软件在本系统中的应用(34参考文献(36致谢(37第一章前言1.1课题概述此课题为油罐的液位测量系统的设计。通过对液位测量系统的充分调研基础上,提出一套性价比较高的硬件配套方案,采用开放、标准和价廉的以太网络,实现底层网络与工厂管理网络的无缝连接,为企业信息化的顺利实现奠定基础。本课题主要实现控制系统的硬件配置、通信系统配置、人机界面组态、控制软件设计等。利用控制以太网和通用组态软件技术完成上下位机数据交换,现场总线通信系统的设计,上位监控系统的人机界面设计等,利用专用控制软件完成液位测量系统控制软件的设计。1.2课题意义该课题通过对几套油罐装置的以太网连接,实现在本地及上位机远程端的控制。因此通过本次设计可以脱离课本,亲自融入到计算机控制的实际应用中;通过对油罐液位测量系统软、硬件方面的设计,让我们更加全面的掌握PLC这一控制工具在本设计中的应用。另外,该设计在计算机直接控制系统基本模式的基础上,更多的融入了现场总线技术和以太网技术。重在培养建立控制体系的概念和基本过程,为了更好地和自动控制领域前沿接轨,对实验室建设是一个很好的范例,并对实际生产具有指导意义。第二章系统设计概述2.1概述该油罐液位测量系统的任务是分别应用本地及上位机对油罐液位的测量,系统共三套设备,其中测量部分不是简单的应用传感器来测量,而是应用WOGO公司的编码器来实现的。如图所示,油罐通过浮子把液位变化传递给编码器,编码器再把液位的位移信号变成脉冲信号来处理,编码器和浮子之间还要通过滑轮和拉线盒来连接。上位机监控则是应用通用组态软件—力控来实现的,利用控制以太网和通...
