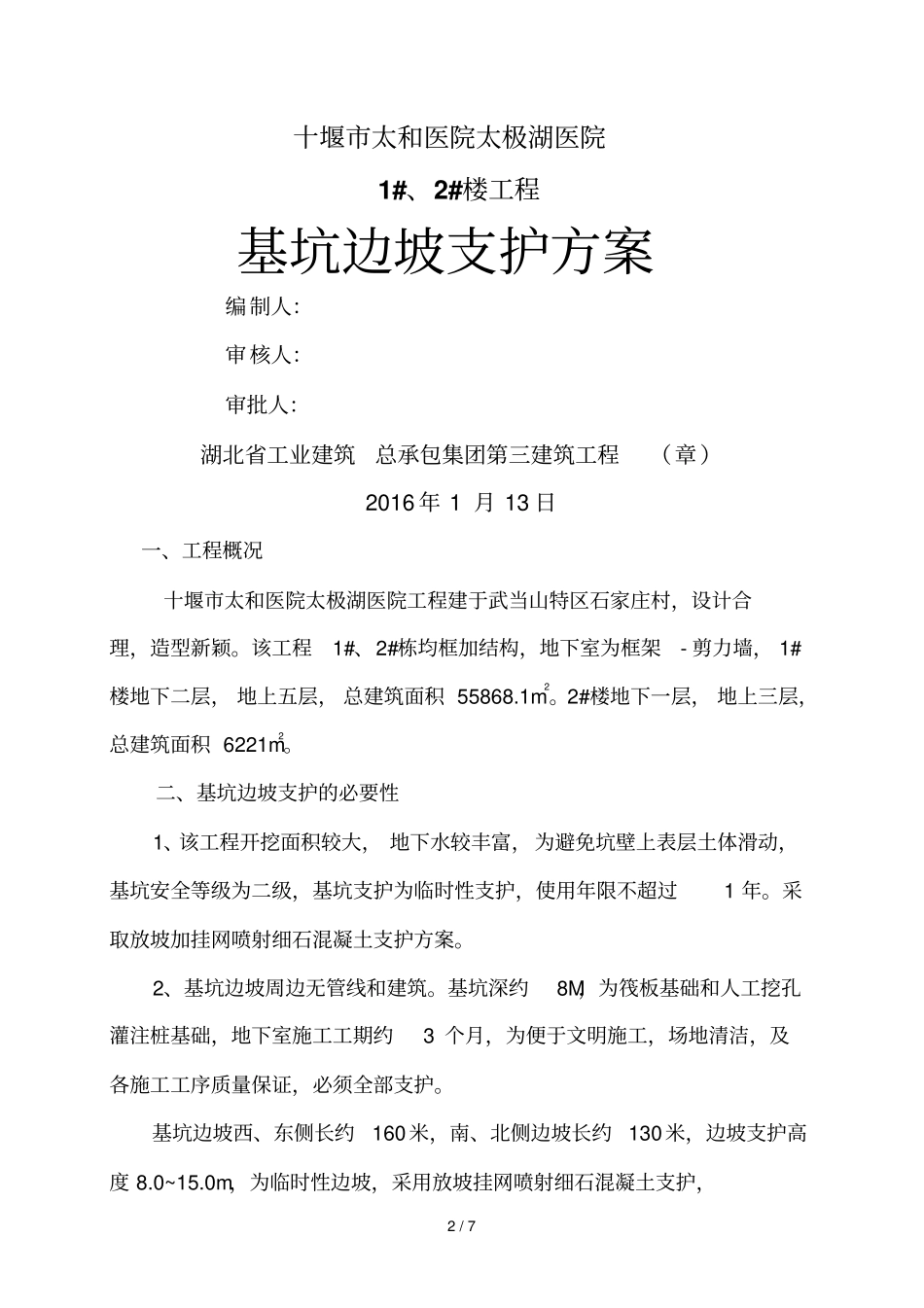

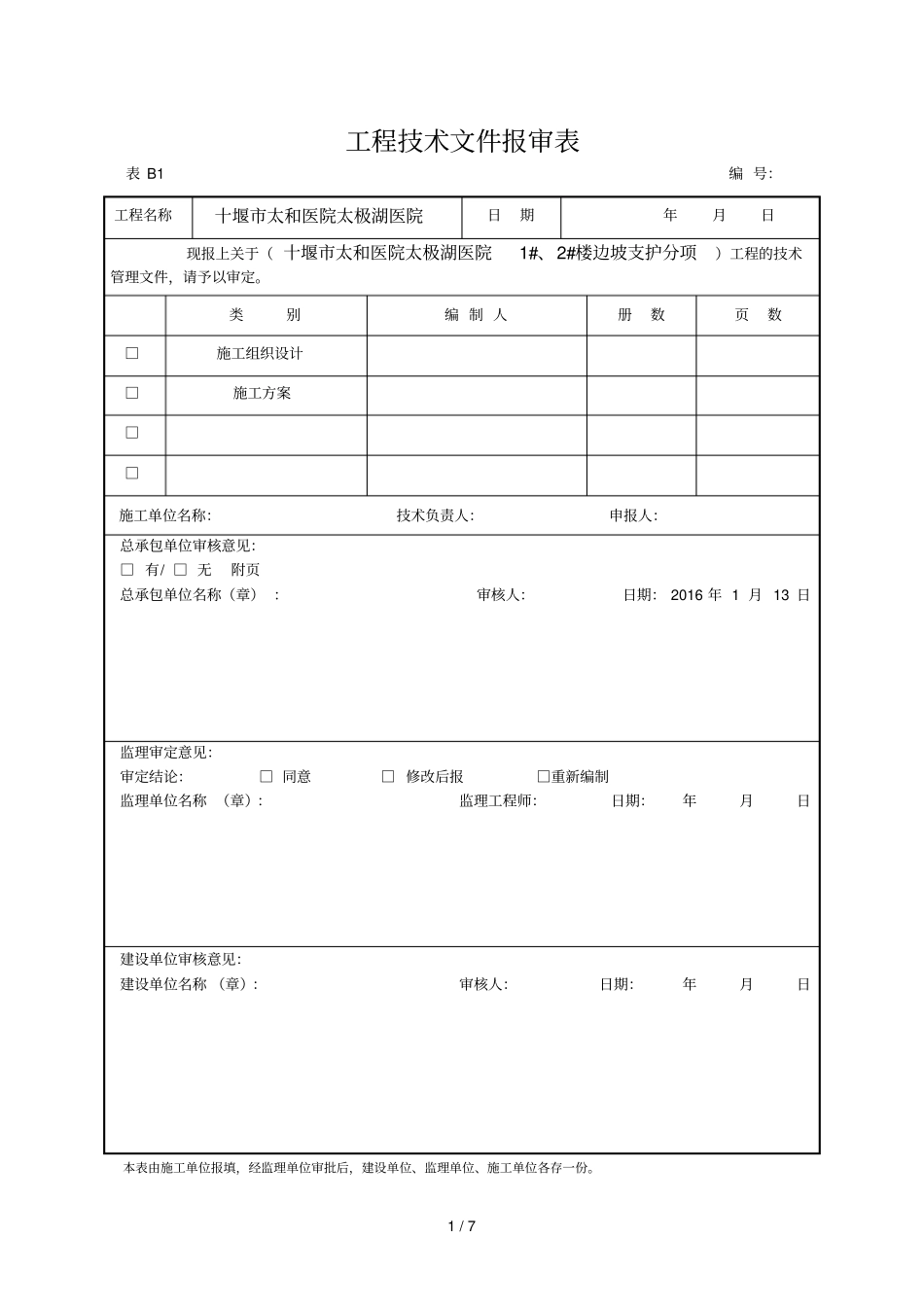

1/7工程技术文件报审表表B1编号：工程名称十堰市太和医院太极湖医院日期年月日现报上关于（十堰市太和医院太极湖医院1#、2#楼边坡支护分项）工程的技术管理文件，请予以审定。类别编制人册数页数□施工组织设计□施工方案□□施工单位名称：技术负责人：申报人：总承包单位审核意见：□有/□无附页总承包单位名称（章）：审核人：日期：2016年1月13日监理审定意见：审定结论：□同意□修改后报□重新编制监理单位名称（章）：监理工程师：日期：年月日建设单位审核意见：建设单位名称（章）：审核人：日期：年月日本表由施工单位报填，经监理单位审批后，建设单位、监理单位、施工单位各存一份。2/7十堰市太和医院太极湖医院1#、2#楼工程基坑边坡支护方案编制人：审核人：审批人：湖北省工业建筑总承包集团第三建筑工程（章）2016年1月13日一、工程概况十堰市太和医院太极湖医院工程建于武当山特区石家庄村，设计合理，造型新颖。该工程1#、2#栋均框加结构，地下室为框架-剪力墙，1#楼地下二层，地上五层，总建筑面积55868.1m2。2#楼地下一层，地上三层，总建筑面积6221m2。二、基坑边坡支护的必要性1、该工程开挖面积较大，地下水较丰富，为避免坑壁上表层土体滑动，基坑安全等级为二级，基坑支护为临时性支护，使用年限不超过1年。采取放坡加挂网喷射细石混凝土支护方案。2、基坑边坡周边无管线和建筑。基坑深约8M，为筏板基础和人工挖孔灌注桩基础，地下室施工工期约3个月，为便于文明施工，场地清洁，及各施工工序质量保证，必须全部支护。基坑边坡西、东侧长约160米，南、北侧边坡长约130米，边坡支护高度8.0~15.0m，为临时性边坡，采用放坡挂网喷射细石混凝土支护，3/7三、方案措施1、本工程为公共建筑，地下室较深，为保证质量、工期、安全的情况下，尽量节约工程成本费用，采用砖砌挡土墙支护方案。在机械开挖土方时，将边坡按1：0.25修整，用MU10红砖，M10水泥砂浆砌筑砖挡土墙，挡土墙上部及下部设截流沟，沿基坑几何尺寸周边布置，挡土墙布置渗水孔＠1500×15002、机械开挖土方时，应对基坑底、边坡角的土层减少扰动。对可能产生的浅层滑坡，滑进驻土方量时，应将滑坡土体全部挖除；土方量大而不能全部挖除，且表面松散，含有滑坡夹层时，可对滑坡体采取深翻、推压、打乱滑坡夹层表面压实等措施，以减少滑坡因素，出现裂缝及时填平压实修复。3、基坑内排水○1、在土方施工时，先设临时集水坑，用潜水泵排至北向水渠中。在进行基坑支护的同时，在基坑内设明沟，主沟设南北向。基坑中部500×400（宽×高），轴线边为300×400，低于基坑300，坡度3%，东西向明沟间距＠15~20M设置，井壁用红砖干砌，井底铺300厚卵石作为反滤层，避免泥砂堵塞水泵，并防止井底振动，将水从集水井排至基坑边角深井，再抽至基坑外水渠。②、在土石方完成后，基坑底土层表面已成为饱和土或软塑状，夯卵石、碎石100厚，坑底如发现泉眼漏水，则立即封堵或排水处理，尽量减少基被水浸泡时间。4、基坑外排水4/7基坑外设截流沟，沿挡土墙外1~2M，顺基坑周边布置截面为300×300，拦截地表水，减少地表水下渗，做为截流沟处土体的整平压实工作。5、稳定边坡的措施a.根据建设单位提供的地质资料以及对周边环境的调查资料，边坡采用1：1。根据验算边坡的安全系数为1.24，符合规范要求1.05-1.20的安全系数。按此设计的基坑边坡，在施工和护坡工作良好的条件下，基坑边坡能保持稳定。b.在基坑开挖过程中必须严格按设计边坡向下开挖。在整个基坑开挖过程中以及开挖坑底时，都必须设有排水沟及泵吸积水的集水井，同时严格防止在基坑周围地面积水或水流渗入边坡下面土体的情况发生。c.在整个基坑施工周期内基坑四周严禁堆积土方及大吨位的物体。d.在整个基坑开挖过程中，应随时观察基坑内地下水位降低的情况，随着地下水位的降低进行挖土，在地下水位高于挖土标高时不宜进行基坑开挖施工。e.当将挖至设计标高时，应留20cm土体，采用人工挖土，以避免再扰动地基土，到挖到标高后，应及时浇筑素混凝土垫层。f.土方堆放余土方进行弃土外运至建设、监理指定卸土区。对于超挖部分应用级配砂石分层回填压实或C15素砼...
