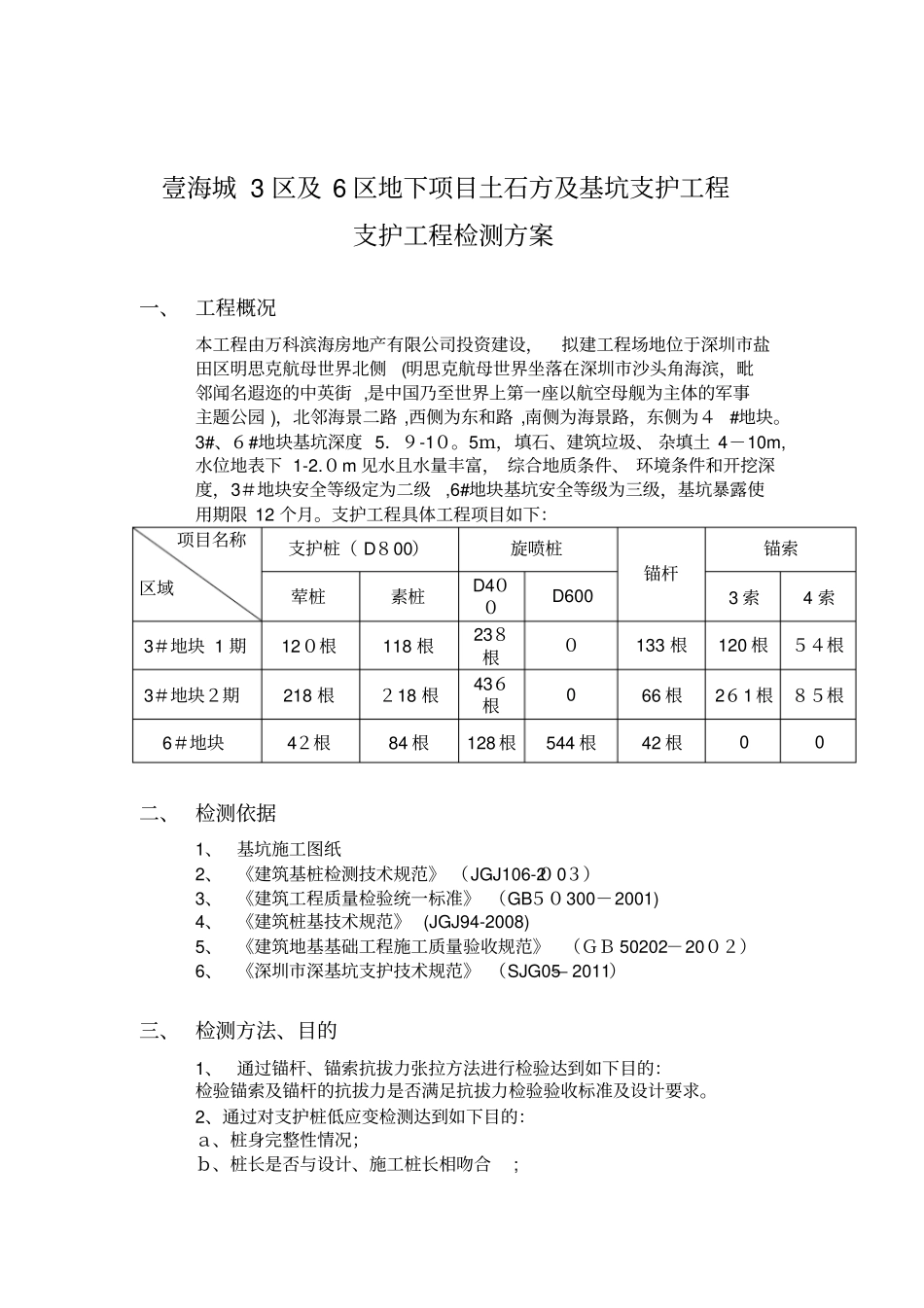

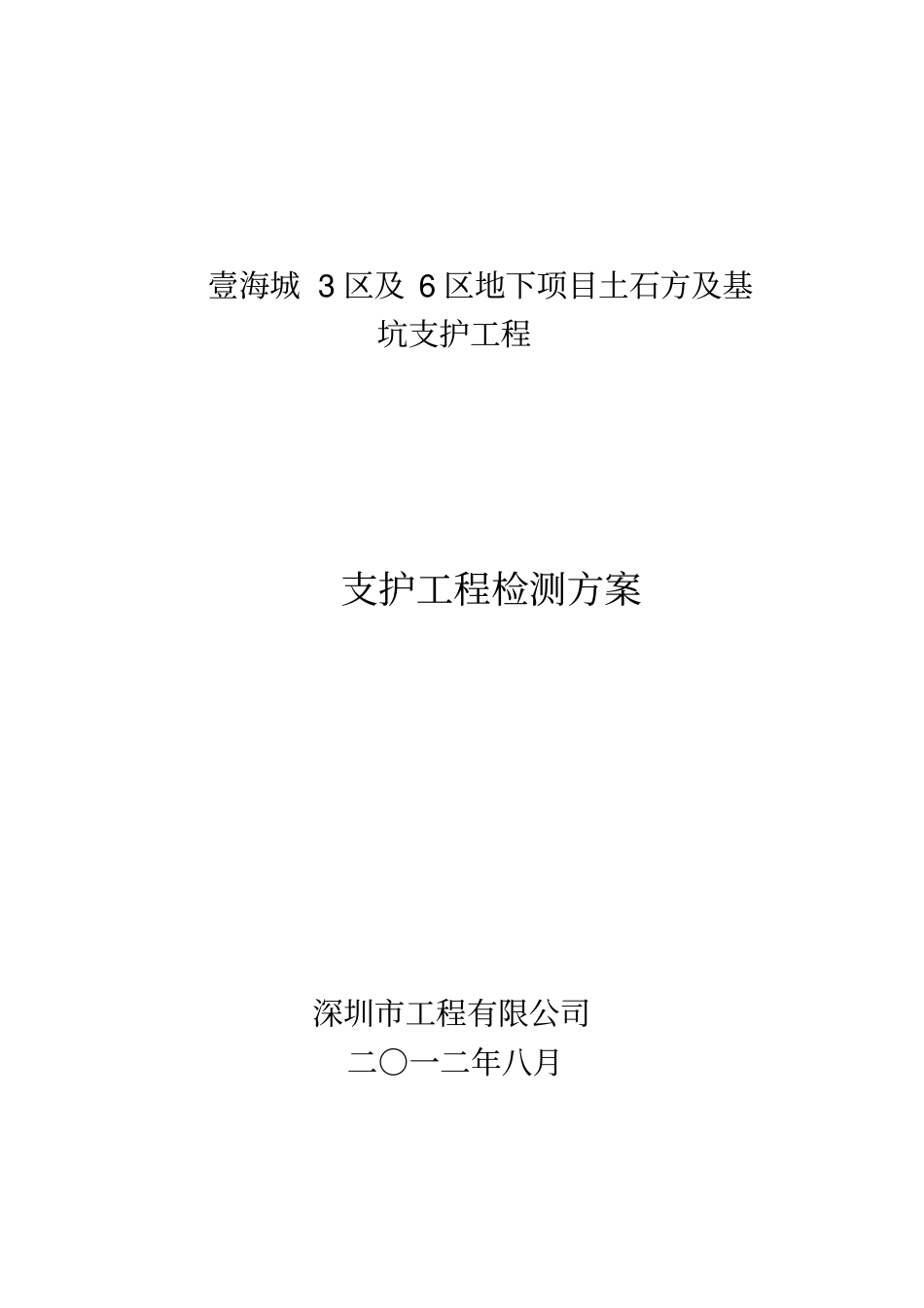

基坑支护工程检测方案(完整资料）(可以直接使用，可编辑优秀版资料，欢迎下载）壹海城3区及6区地下项目土石方及基坑支护工程支护工程检测方案深圳市工程有限公司二○一二年八月壹海城3区及6区地下项目土石方及基坑支护工程支护工程检测方案一、工程概况本工程由万科滨海房地产有限公司投资建设，拟建工程场地位于深圳市盐田区明思克航母世界北侧(明思克航母世界坐落在深圳市沙头角海滨，毗邻闻名遐迩的中英街,是中国乃至世界上第一座以航空母舰为主体的军事主题公园)，北邻海景二路,西侧为东和路,南侧为海景路，东侧为４#地块。3#、６#地块基坑深度5．９-1０。5ｍ，填石、建筑垃圾、杂填土4－10m,水位地表下1-2.０m见水且水量丰富，综合地质条件、环境条件和开挖深度，3＃地块安全等级定为二级,6#地块基坑安全等级为三级，基坑暴露使用期限12个月。支护工程具体工程项目如下：项目名称区域支护桩（D８00）旋喷桩锚杆锚索荤桩素桩D4００D6003索4索3＃地块1期12０根118根23８根０133根120根５４根3＃地块２期218根２18根43６根066根2６1根８５根6＃地块4２根84根128根544根42根00二、检测依据1、基坑施工图纸2、《建筑基桩检测技术规范》（JGJ106-2０0３）3、《建筑工程质量检验统一标准》（GB５０300－2001)4、《建筑桩基技术规范》(JGJ94-2008)5、《建筑地基基础工程施工质量验收规范》（ＧＢ50202－20０２）6、《深圳市深基坑支护技术规范》（SJG05—2011）三、检测方法、目的1、通过锚杆、锚索抗拔力张拉方法进行检验达到如下目的：检验锚索及锚杆的抗拔力是否满足抗拔力检验验收标准及设计要求。2、通过对支护桩低应变检测达到如下目的：ａ、桩身完整性情况；ｂ、桩长是否与设计、施工桩长相吻合;四、检测内容及数量的确定本工程中支护工程所有检测项目均委托盐田区质量监督检查站进行检测。根据盐田区质量监督检查站规范要求,没有施工许可证的工程检测数量加倍.1、支护桩检测支护桩共计800根,有效桩长为9．2－13m，其中荤桩3８0根,素桩42０根。荤桩采用C3０钢筋砼,素桩采用Ｃ15素混凝土。根据《深圳市深基坑支护技术规范》（ＳＪＧ0５-2０11)要求,综合考虑设计、施工、检测情况及现场条件，支护桩检测只进行低应变检测，具体检测内容见表1。根据甲方进度要求和节点安排,低应变检测陆续进行,根据现场支护完成及开挖情况，陆续对支护桩进行检测，截止支护桩工程完成检测数量等于盐田区质量检测中心要求的工程总数8０0根。2、锚杆、锚索检测锚杆抗拔承载设计值150KN,锁定值100KN,长度为１5m；锚索抗拔承载设计值400KN，锁定值30０KN，长度12-22m。锚杆、锚索检测首先在施工前在原地面做锚杆、锚索基本试验各３根，确定锚杆、锚索成孔工艺、注浆量及抗拔力等。本工程锚杆共计241根、锚索5２0根,根据《深圳市深基坑支护技术规范》（SJＧ05—２０１１)进行检测，具体内容见表1，根据工程工期进度要求及综合现场条件，建议锚杆、锚索基本试验的位置仍选在设计的点位上,作为工程支护锚杆、锚索的一部分。项目名称基本实验数量工程量统计抗拔承载设计值／锁定值深圳检测规范规范检测数量盐田区质检要求盐田区质检要求数量备注支护桩/８0０根/总根数的２0％,且不少于3根1６0根10０％800根低应变法锚索(3索）3根3８1根4０0KN／3０0KN总根数的5％,且不少于３根2０根10%3９根锚索（4索）139根400KN/30０KN总根数的５％，且不少于3根7根10%1４根锚杆3根241根１50KＮ／100KＮ总根数的５%，且不少于3根１3根10%25根表1．支护工程检测内容五、检测准备及安全措施１、检测准备(1)检测方案报监理、业主单位审核及会同设计召开专题会议确定后实施。（2)检测方案生效后,对施工完的支护桩按施工情况数据表及平面位置图等相关设计资料提前报给检测单位;（3）与检测单位签订委托合同；(4）提前做好检测段面的准备工作,如:检测协作人员的配置、检测作业面的准备、桩头的清理平整等工作。2、安全措施在检测过程中，全体工作人员均应牢固树立安全第一思想,确保人身健康安全。（1)对用电设备用电接驳必须由专业人员（电工）操作;（2)进出施工现场必须佩戴安全帽；(3）检测期间,注意防暑降温，避免中暑。附表...
