塔大西区宿舍EPON组网方案VIP免费

塔大西区宿舍EPON组网方案_第1页
1/24
塔大西区宿舍EPON组网方案_第2页
2/24
塔大西区宿舍EPON组网方案_第3页
3/24

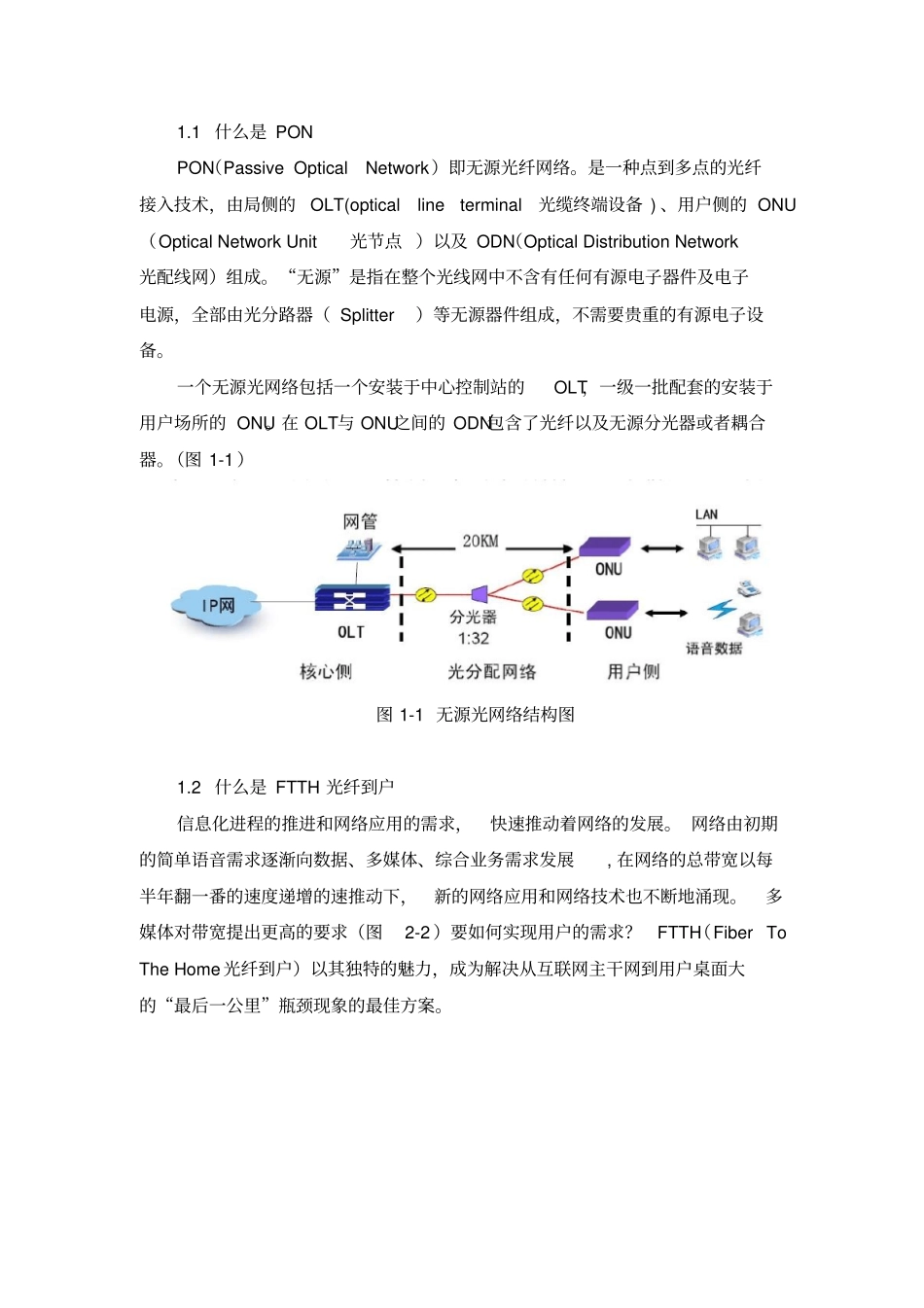

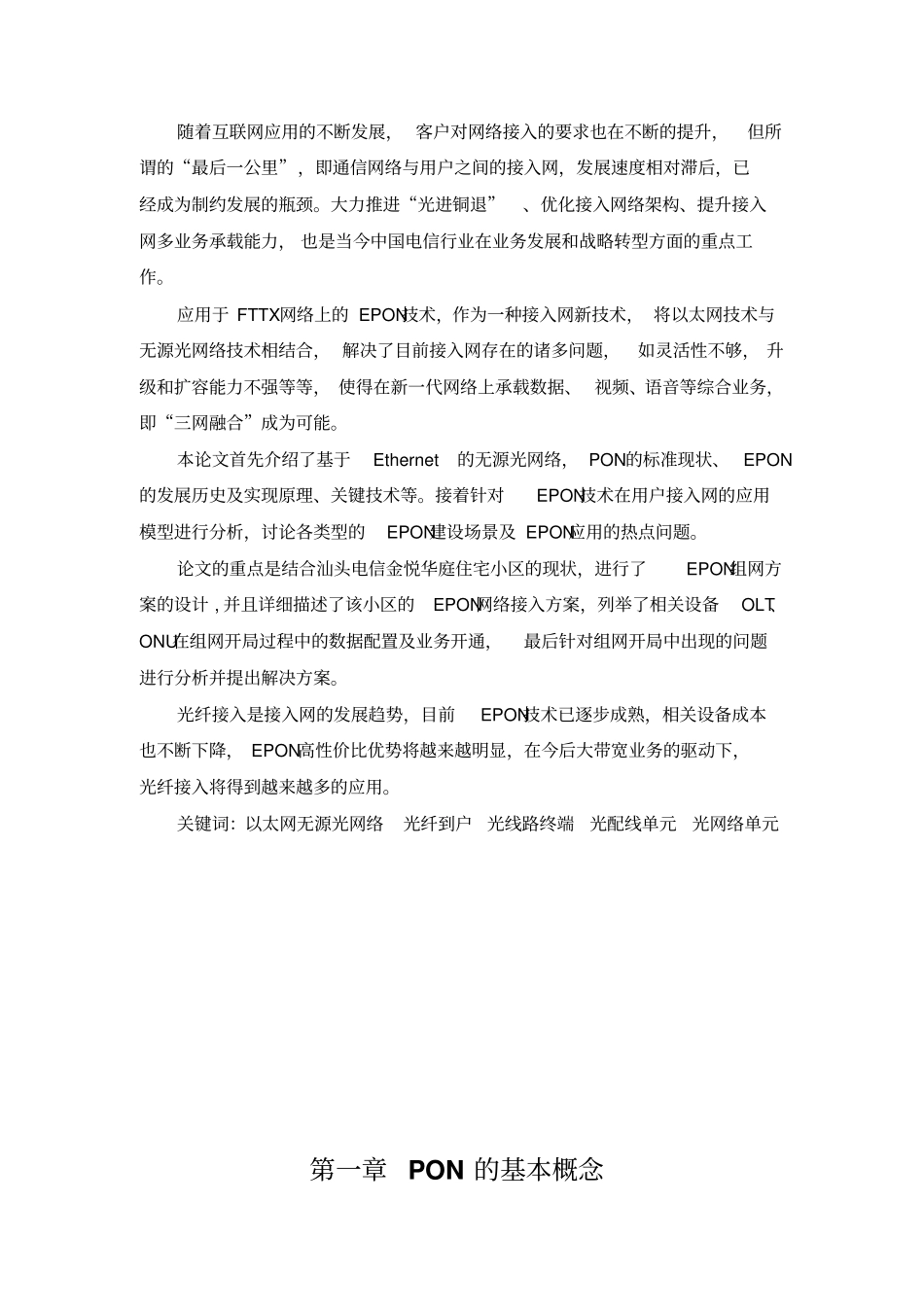

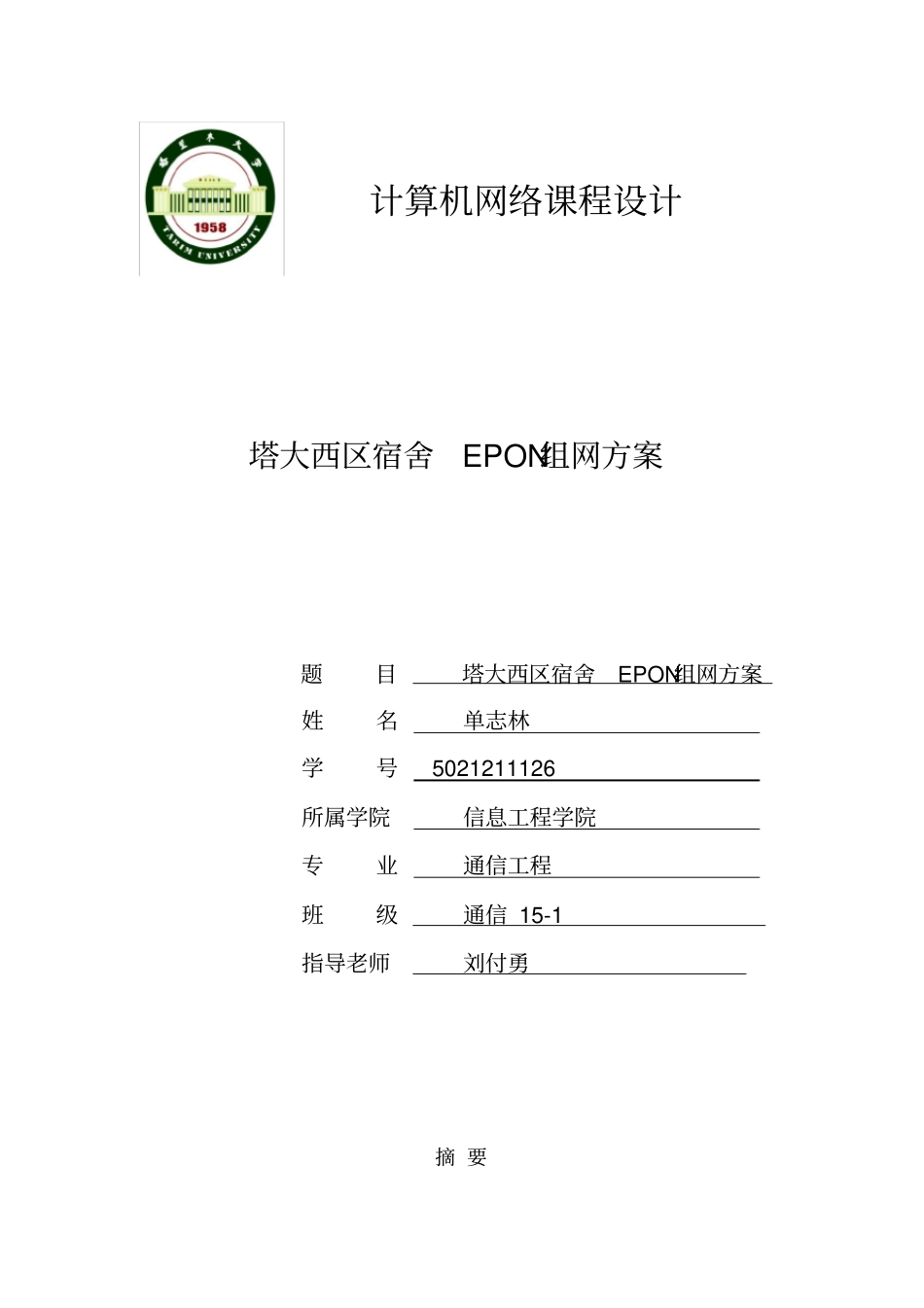

计算机网络课程设计塔大西区宿舍EPON组网方案题目塔大西区宿舍EPON组网方案姓名单志林学号5021211126所属学院信息工程学院专业通信工程班级通信15-1指导老师刘付勇摘要随着互联网应用的不断发展,客户对网络接入的要求也在不断的提升,但所谓的“最后一公里”,即通信网络与用户之间的接入网,发展速度相对滞后,已经成为制约发展的瓶颈。大力推进“光进铜退”、优化接入网络架构、提升接入网多业务承载能力,也是当今中国电信行业在业务发展和战略转型方面的重点工作。应用于FTTX网络上的EPON技术,作为一种接入网新技术,将以太网技术与无源光网络技术相结合,解决了目前接入网存在的诸多问题,如灵活性不够,升级和扩容能力不强等等,使得在新一代网络上承载数据、视频、语音等综合业务,即“三网融合”成为可能。本论文首先介绍了基于Ethernet的无源光网络,PON的标准现状、EPON的发展历史及实现原理、关键技术等。接着针对EPON技术在用户接入网的应用模型进行分析,讨论各类型的EPON建设场景及EPON应用的热点问题。论文的重点是结合汕头电信金悦华庭住宅小区的现状,进行了EPON组网方案的设计,并且详细描述了该小区的EPON网络接入方案,列举了相关设备OLT、ONU在组网开局过程中的数据配置及业务开通,最后针对组网开局中出现的问题进行分析并提出解决方案。光纤接入是接入网的发展趋势,目前EPON技术已逐步成熟,相关设备成本也不断下降,EPON高性价比优势将越来越明显,在今后大带宽业务的驱动下,光纤接入将得到越来越多的应用。关键词:以太网无源光网络光纤到户光线路终端光配线单元光网络单元第一章PON的基本概念1.1什么是PONPON(PassiveOpticalNetwork)即无源光纤网络。是一种点到多点的光纤接入技术,由局侧的OLT(opticallineterminal光缆终端设备)、用户侧的ONU(OpticalNetworkUnit光节点)以及ODN(OpticalDistributionNetwork光配线网)组成。“无源”是指在整个光线网中不含有任何有源电子器件及电子电源,全部由光分路器(Splitter)等无源器件组成,不需要贵重的有源电子设备。一个无源光网络包括一个安装于中心控制站的OLT,一级一批配套的安装于用户场所的ONU。在OLT与ONU之间的ODN包含了光纤以及无源分光器或者耦合器。(图1-1)图1-1无源光网络结构图1.2什么是FTTH光纤到户信息化进程的推进和网络应用的需求,快速推动着网络的发展。网络由初期的简单语音需求逐渐向数据、多媒体、综合业务需求发展,在网络的总带宽以每半年翻一番的速度递增的速推动下,新的网络应用和网络技术也不断地涌现。多媒体对带宽提出更高的要求(图2-2)要如何实现用户的需求?FTTH(FiberToTheHome光纤到户)以其独特的魅力,成为解决从互联网主干网到用户桌面大的“最后一公里”瓶颈现象的最佳方案。图2-2带宽需求预测表FTTH(FiberToTheHome),顾名思义就是一根光纤直接到住户家,是20年来人们不断追求的梦想和探索的技术方向,从早期的点到点光接入(MC)方式到现今的点到多点的PON技术,FTTH的实现经过了数年的发展和演变。早期的点到点的光接入技术(MC)是将电信号转换成光信号进行长距离的传输,上下行速率都可以达到100Mbit/s甚至1000Mbit/s。这种技术具有产品成熟、结构简单、安全性较好的特点。光接入技术可以分为两种使用方式:点到点以太接入:需要N根光纤,2N个光收发器,可以实现独立管理。小区交换机接入:只需要铺设1或2根光纤到小区,需要2N+2个光收发器,设备占用局端机房空间比较小,在传输过程需要有源设备,可以实现设备分级管理。(图2-3)光接入技术(MC)的最大缺点是需要铺设大量的光纤和光收发器,无法适应大范围的网络铺设,从企业成本投入来考虑并不符合实际,因此被认为是实现FTTH的过渡技术。PON的接入方式:只需铺设1或2根光纤到小区即可,同时需要N+1个光收发器,设备占用局端机房空间最小,传输过程不需要有源设备,可以实现设备集中管理。(图2-4)与其他接入技术相比,FTTH最大优势在于可用带宽,开发潜力巨大,还有传输质量好、传输距离长、抗干扰能力强、网络可靠性高和节约管道资源等特点,是宽带接入的发展方向。FTTH是接入网发展的最终...
