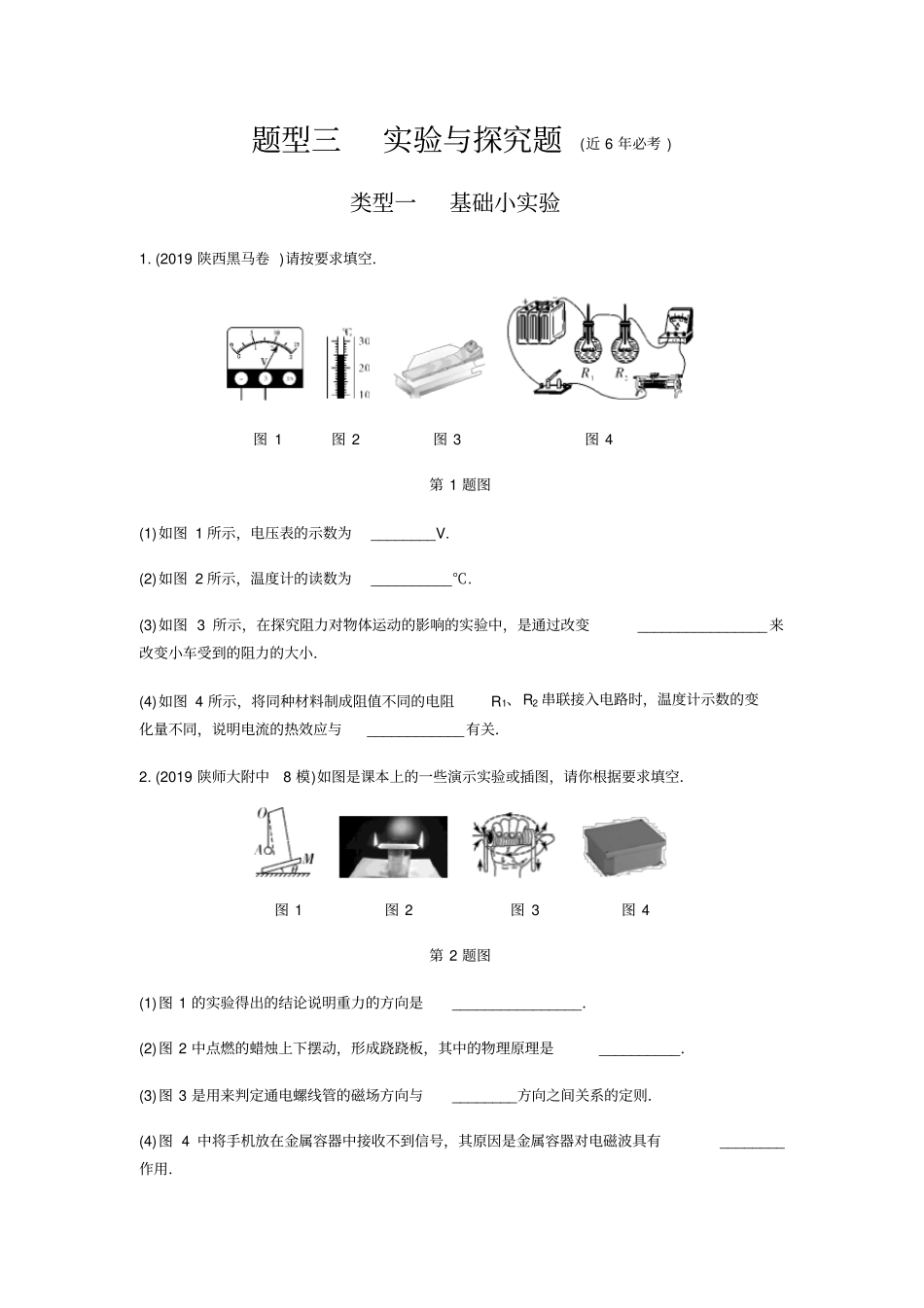

题型三实验与探究题(近6年必考)类型一基础小实验1.(2019陕西黑马卷)请按要求填空．图1图2图3图4第1题图(1)如图1所示，电压表的示数为________V.(2)如图2所示，温度计的读数为__________℃.(3)如图3所示，在探究阻力对物体运动的影响的实验中，是通过改变________________来改变小车受到的阻力的大小．(4)如图4所示，将同种材料制成阻值不同的电阻R1、R2串联接入电路时，温度计示数的变化量不同，说明电流的热效应与____________有关．2.(2019陕师大附中8模)如图是课本上的一些演示实验或插图，请你根据要求填空．图1图2图3图4第2题图(1)图1的实验得出的结论说明重力的方向是________________．(2)图2中点燃的蜡烛上下摆动，形成跷跷板，其中的物理原理是__________．(3)图3是用来判定通电螺线管的磁场方向与________方向之间关系的定则．(4)图4中将手机放在金属容器中接收不到信号，其原因是金属容器对电磁波具有________作用．3.(2019西安高新一中6模)请按要求填空．图1图2图3图4第3题图(1)如图1所示的体温计示数是________℃.(2)如图2所示，使用天平称量的过程中，发现指针偏右，这时可将天平右盘砝码________(选填“增加”或“减少”)．(3)如图3所示，用两个相同的电加热器分别给质量相同的水和煤油加热(不考虑热损失)，在相同时间内水吸收的热量________煤油吸收的热量．(4)如图4所示，从左向右往玻璃管中吹风，U形管A管中的液面会________．4.(2019陕西黑马卷)按要求填空．图1图2图3图4第4题图(1)如图1所示，物块长度为________cm.(2)如图2所示，在调节天平时指针向右偏转，要使天平平衡，应向________调节平衡螺母．(3)如图3所示，压力大小相同时，________越小，压力的作用效果越明显．(4)如图4所示，闭合开关，不更换定值电阻R，只移动滑动变阻器的滑片，该实验可以探究电流与______的关系．5.(2019西工大附中5模)如图所示是初中物理学习中接触到的一些实验，请根据实验在下面空格中填入相应的内容．第5题图(1)实验A：说明光在______________中沿直线传播．(2)实验B：反映的是________的工作原理．(3)实验C：验证了________的存在．(4)实验D：实验中蒸气顶开软木塞说明内能可以转化为________能．6.(2019陕西黑马卷)根据图示实验，按要求完成填空．图1图2图3图4第6题图(1)如图1所示，金属块的体积是________cm3.(2)如图2所示，将正发声的手机悬挂在广口瓶内，在缓慢抽出瓶内空气的过程中，铃声逐渐变小，最后几乎听不到声音，说明________________________.(3)如图3静电游戏“怒发冲冠”中，小女孩头发竖起来并“炸开”的原因是________________________．(4)如图4所示为探究二力平衡条件的实验，改变小车两边所挂钩码的数量，目的是为了研究______________________关系.7.按要求完成填空．(1)如图1所示，用弹簧测力计水平向右拉动一个长方体木块在水平桌面上做匀速直线运动，木块受到的摩擦力为________N.(2)如图2所示，司南静止时，它的长柄指向南方，说明长柄是________(选填“S”或“N”)极．(3)如图3所示，使用试电笔时，用指尖抵住上端的金属帽________(选填“会”或“不会”)发生触电事故．(4)如图4所示，用一个摩擦过的气球靠近水平面上静止的空易拉罐，发现空易拉罐向气球一侧滚动，这是因为__________________________________．图1图2图3图4第7题图8.按要求完成填空．(1)如图1所示是探究“电流通过导体时产生热量的多少与什么因素有关”的实验装置(电阻阻值均相同)，该电路的连接方法便于探究电流通过电阻产生的热量与____________的关系．(2)如图2所示，在试管中加入少量水，用嘴对着试管口吹气使其发声，减少试管中的水量，声音的音调变________(选填“高”或“低”)．(3)如图3所示，用手拨动电风扇可以使LED灯发光，这是______________现象．(4)小鹏家5月末电能表示数如图4所示，4月末电能表示数为830.0kW·h，那么5月份他家消耗了________kW·h的电能．图1图2图3图4第8题图9.(2019西交大附中6模)按要求填空．图1图2第9题图(1)如图1所示，为比较酒精和碎纸片的热值，用两个相同规格的烧杯装相等质量的水，取质量相等的酒精和碎纸片，分别放入两个燃烧皿中，...
