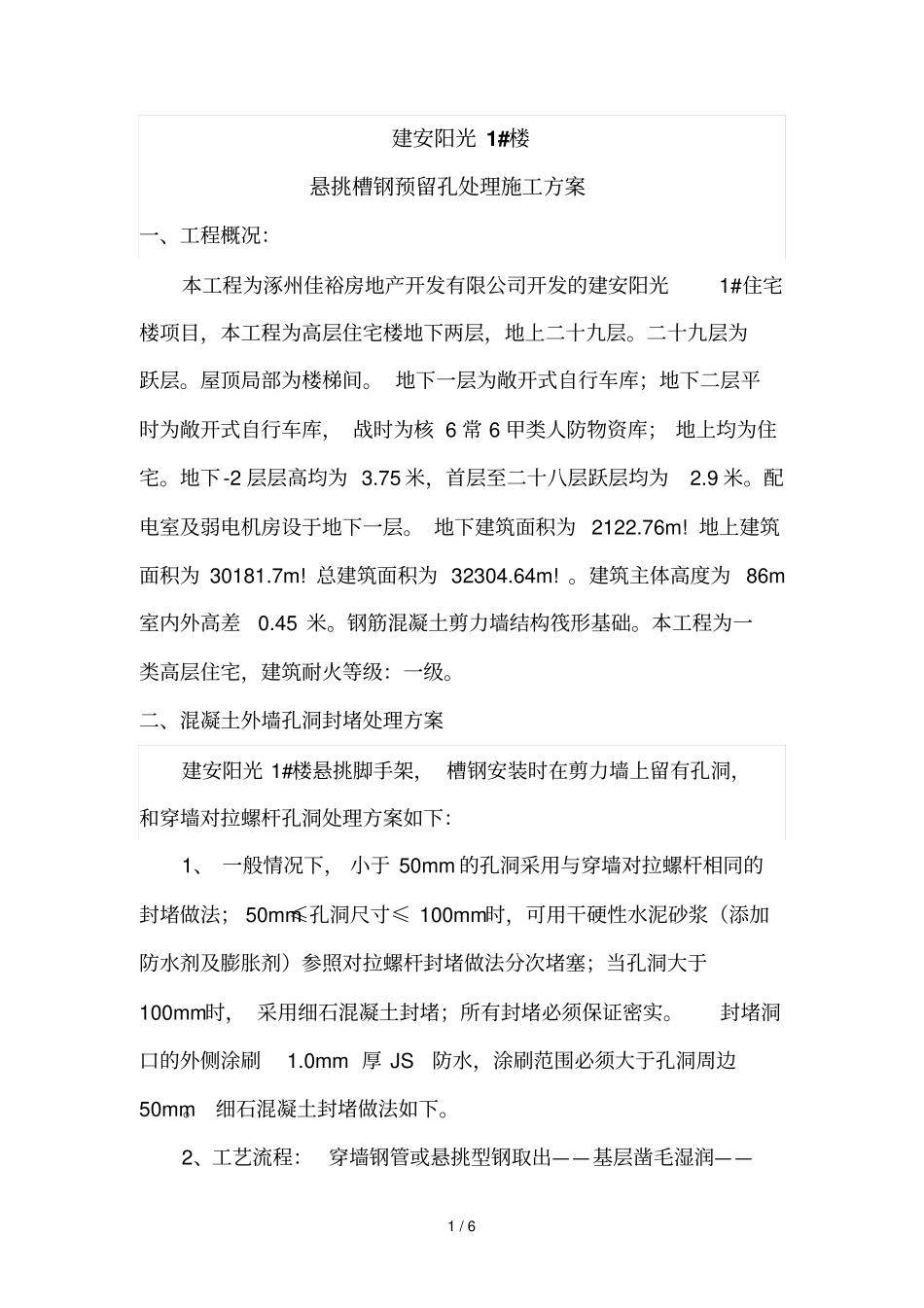

1/6建安阳光1#楼悬挑槽钢预留孔处理施工方案一、工程概况：本工程为涿州佳裕房地产开发有限公司开发的建安阳光1#住宅楼项目，本工程为高层住宅楼地下两层，地上二十九层。二十九层为跃层。屋顶局部为楼梯间。地下一层为敞开式自行车库；地下二层平时为敞开式自行车库，战时为核6常6甲类人防物资库；地上均为住宅。地下-2层层高均为3.75米，首层至二十八层跃层均为2.9米。配电室及弱电机房设于地下一层。地下建筑面积为2122.76m!地上建筑面积为30181.7m!总建筑面积为32304.64m!。建筑主体高度为86m室内外高差0.45米。钢筋混凝土剪力墙结构筏形基础。本工程为一类高层住宅，建筑耐火等级：一级。二、混凝土外墙孔洞封堵处理方案建安阳光1#楼悬挑脚手架，槽钢安装时在剪力墙上留有孔洞，和穿墙对拉螺杆孔洞处理方案如下：1、一般情况下，小于50mm的孔洞采用与穿墙对拉螺杆相同的封堵做法；50mm≤孔洞尺寸≤100mm时，可用干硬性水泥砂浆（添加防水剂及膨胀剂）参照对拉螺杆封堵做法分次堵塞；当孔洞大于100mm时，采用细石混凝土封堵；所有封堵必须保证密实。封堵洞口的外侧涂刷1.0mm厚JS防水，涂刷范围必须大于孔洞周边50mm。细石混凝土封堵做法如下。2、工艺流程：穿墙钢管或悬挑型钢取出——基层凿毛湿润——2/6两侧支模——浇注混凝土——两侧拆模——凿除凸出砼——外侧刷JS防水——外墙保温及装饰面层施工3、构造做法：1）、穿墙钢管或悬挑型钢取出，并将杂物垃圾清理干净。2）、基层凿毛湿润孔洞周壁凿毛，并浇水湿润周边范围100mm以上。3）、两侧支模，支洞口两侧模板，模板超出洞口上方100mm。4）、浇注混凝土，浇筑高于墙体混凝土等级一个标号的细石混凝土（掺防水剂和膨胀剂），充分插捣密实。5）、两侧拆模混凝土两侧模板在2～3天后拆除。6）、凿除凸出混凝土，拆模后，凿除表面凸出的多余混凝土，并修补好混凝土缺陷。7）、刷JS防水在墙外侧孔洞及周边分多遍涂刷1.0mm厚JS防水，涂刷范围超出孔洞周边50mm。8）、外墙保温及装饰面层施工按图纸要求，施工保温及外墙装饰面层。4、节点图：3/65、质量控制要点1）、基层清理凿毛2）、浇水湿润3）、混凝土密实度4）、JS防水厚度及范围三、砌体外墙孔洞封堵1、用于脚手架、塔吊、施工电梯等穿墙钢管或悬挑型钢拆除后孔洞的封堵。一般情况下，孔洞尺寸小于等于100mm时，可用水泥砂浆（添加防水剂及膨胀剂）分次堵塞。当孔洞尺寸大于100mm时，须采用细石混凝土封堵，方法如下所述。2、工艺流程：穿墙钢管或悬挑型钢取出——基层湿润——两侧支模——浇注混凝土——两侧拆模——凿除凸出砼及修补——外墙保温层及面层3、构造做法：1）、穿墙钢管或悬挑型钢取出取出孔洞内钢管及预埋件，清除孔洞内垃圾及周边残留的砌筑砂浆。4/62）、基层湿润浇水湿润孔洞及周边范围100mm以上。3）、两侧支模支洞口两侧模板，模板超出洞口上方100mm。4）、浇注混凝土浇筑C20细石混凝土（掺防水剂和膨胀剂），充分插捣密实。5）、两侧拆模混凝土两侧模板在2～3天后拆除。6）、凿除凸出砼及修补拆模后，凿除表面凸出的多余混凝土。外侧孔洞表面有缺陷须用1:2水泥砂浆修补。7）、外墙保温及装饰面层按图纸要求，施工保温及外墙装饰面层。4、节点图：5、质量控制要点1）、孔洞清理2）、浇水湿润3）、混凝土密实度四、安全文明施工措施：5/61）施工现场应严格执行安全生产规定和各有关安全生产文件，健全和贯彻落实工程安全生产责任制，切实做好“安全第一”和“预防为主”的方针，做到安全生产和文明施工。2）所有参加施工的作业人员必须经安全技术操作培训合格后方可进入现场进行施工。进入施工现场必须自觉遵守现场安全生产六大纪律。各工种、各工序施工前均应由施工人进行书面交底后方可进行施工作业。3）施工前必须对操作人员进行安全交底，并作好记录。4）施工中对地下不明情况不得盲目处理，当施工进度与安全发生矛盾时，应让位于安全第一，职工应提高安全意识。5）发生事故及事故苗子，必须做到“三不放过”即事故（苗子）原因分析不清不放过、事故（苗子）责任者和群众没有受到教育培训不放过，没有防范措施不放过，杜绝事故隐患。6）专职安全员...
