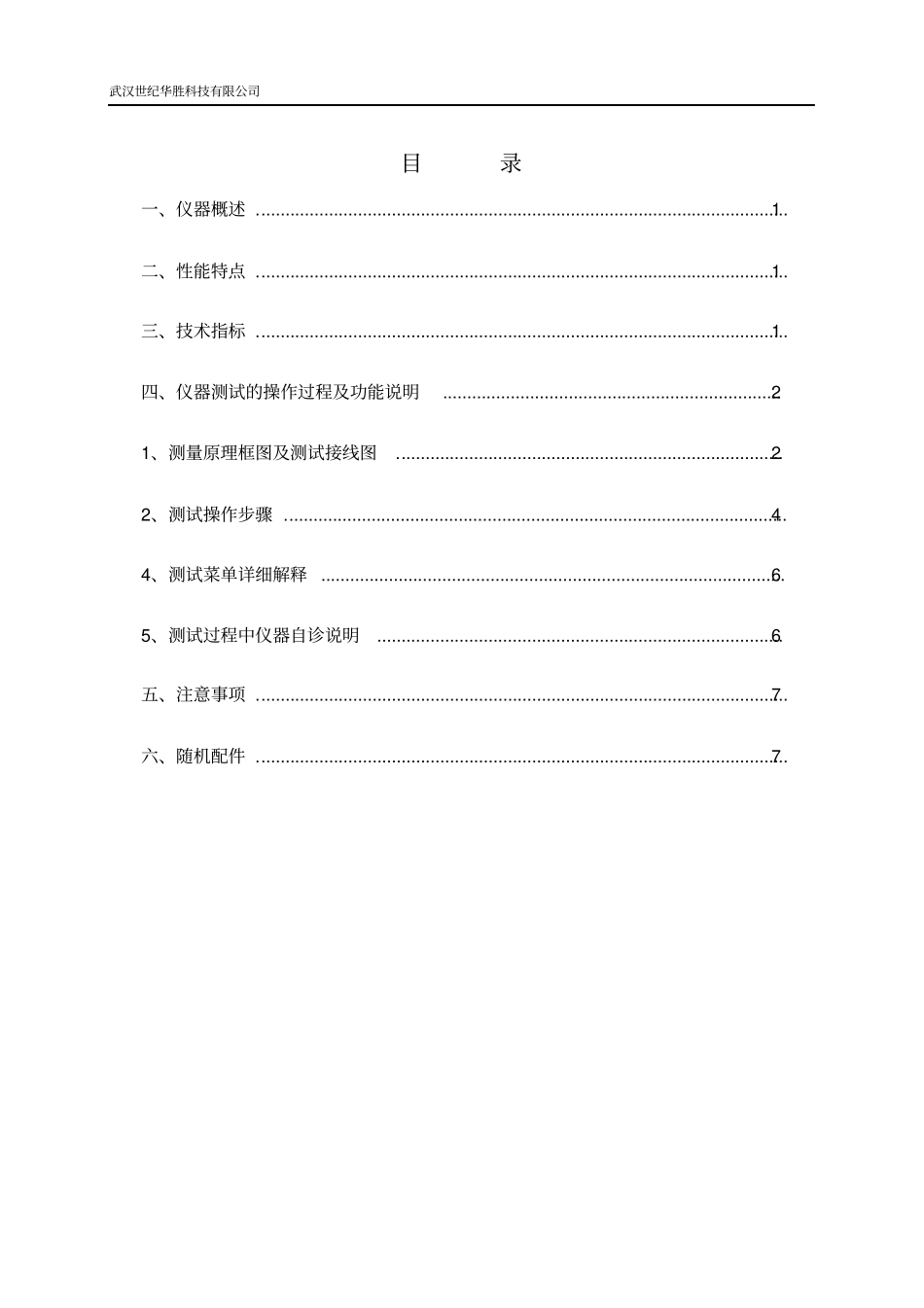

武汉世纪华胜科技有限公司目录一、仪器概述..............................................................................................................1二、性能特点..............................................................................................................1三、技术指标..............................................................................................................1四、仪器测试的操作过程及功能说明......................................................................21、测量原理框图及测试接线图................................................................................22、测试操作步骤........................................................................................................44、测试菜单详细解释................................................................................................65、测试过程中仪器自诊说明....................................................................................6五、注意事项..............................................................................................................7六、随机配件..............................................................................................................7武汉世纪华胜科技有限公司1大型地网接地电阻测试仪一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。二、性能特点1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量。2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压。5、操作简单。全中文菜单式操作，直接显示出测量结果。6、布线劳动量小，无需大电流线。三、技术指标1、阻抗测量范围：0～5000Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％+0.005Ω）武汉世纪华胜科技有限公司24、抗工频50Hz电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：45、50、55、60、65Hz单频45/55Hz、55/65Hz、47.5/52.5Hz自动双变频7、输出电流：1---5A8、最大输出电压：400V9、测量线要求：电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm210、供电电源：AC180～270V，50/60Hz11、外形尺寸：440×350×21012、仪器重量：18kg四、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图图1测量原理框图图1测量原理示意图R0回路电阻大约5～200ΩRx测试电阻大约0～200ΩRf标准电阻测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1.5mm2测量电压线1：长度为0.618D；线径：≥1.0mm2测量电压线2：接被测地网测量接地线：接被测地网。测试电源输出微机信号处理输出控制R0RxRf武汉世纪华胜科技有限公司3131211108172934...
